Замена радиаторов отопления: как поменять старые батареи в квартире на новые

Пошаговая инструкция по замене батареи отопления

При наличии трехходового крана, раскрутите его и убедитесь в отсутствии воды в старом радиаторе. Для этого выкрутите винт и снимите флажок, или немного ослабьте шток. Если со штока не начнет капать вода, откручивайте винт дальше. Если в кране есть жидкость, вы услышите характерные звуки. Если вы увидели капли, закручивайте винт обратно и выясняйте, почему доступ воды не был прекращен. Если все в норме, снимайте верхнюю часть трехходового крана.

Если на верхней и нижней трубах стояка, ведущих от радиатора вверх и вниз соответственно, есть лишние резьбы, вам необходимо будет отрезать их. Для этого открутите первую гайку на верхней трубе, после чего поступите аналогично с нижней. Если какая-то гайка не поддается, очистите участок с ней от краски ножом или металлической щеткой.

В месте снятия гайки оставьте столько резьбы, сколько вам потребуется для того, чтобы замена радиатора отопления прошла успешно. Учтите, что резьбы должно быть достаточно для дальнейшего закручивания фитинга. Для установки тройника на 4-5 оборотов обычно достаточно 7 витков резьбы.

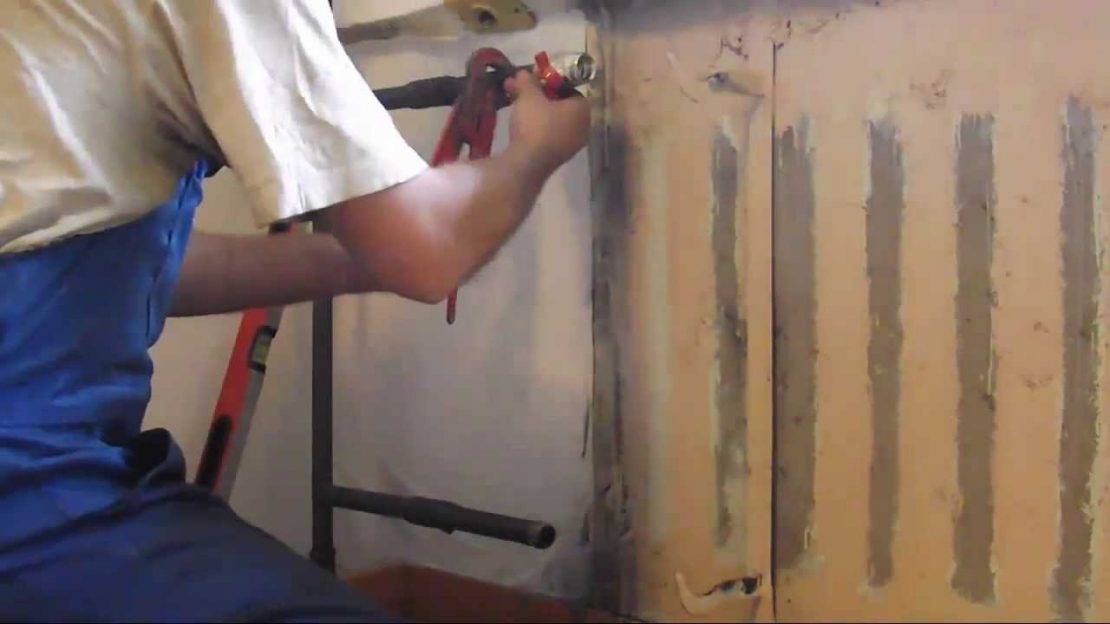

Снимите прежнюю батарею с креплений. Делайте это удобным вам способом:

1. Сперва отрежьте трубы, после этого открутите крепежи трубчатым ключом.
2. Ключом открутите крепления, отрежьте трубы.

Для обрезания трубы воспользуйтесь болгаркой. Место реза – определенное ранее (резьбы верхней и нижней труб). Не забывайте оставить 7 витков! Уберите прежнюю батарею, она вам больше не потребуется.

Снимите старые крепежи ключом или молотком. Соедините тройник с ниппелем. В ниппель закрутите шаровый кран (запорное устройство в нашей конструкции). В другой отвод закрутите пресс соединения. Один отвод тройника остается для вкручивания в трубу, часть которой мы только что отрезали. По схеме сделайте 2 такие конструкции.

Прикручивайте получившиеся конструкции с тройниками на резьбы верхней и нижней труб. Резьбы труб предварительно уплотните нитью. Закрутите фитинги тройников.

Из металлопластиковой трубы вырежьте отрезок-перемычку необходимого размера. Отрезок будет соединять свободные отводы верхнего и нижнего тройников. Калибруйте края пластиковой трубы. Вставьте трубу в отводы, слегка согнув ее. После установки, выровняйте ее.

Возьмите пресс, запрессуйте пластиковую трубу.

Возьмите комплект футеров, размер которых соответствует размерам трубы. Например, ½ дюйма. Закрутите футеры на новом радиаторе. Нитью уплотните каждую резьбу. Закрутите на батарее заглушки, используя шестигранник. В верхней части радиатора используйте кран Маевского.

Определите середину батареи, учитывая количество секций.

Важно! Вешать прибор рекомендуется посредине окна, создавая тепловую завесу.

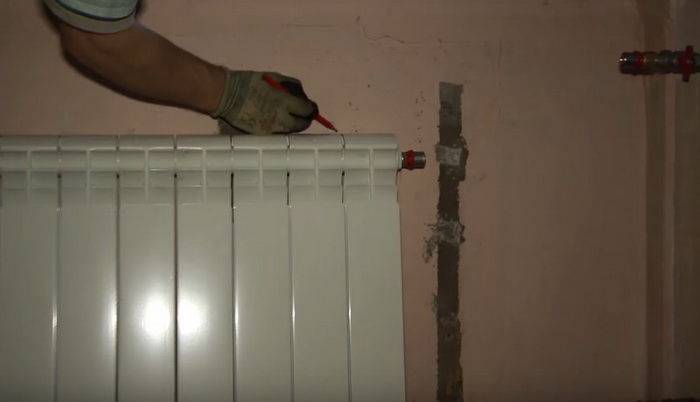

Рулеткой замерьте оконную нишу, определите ее середину. Прислоните прибор следующим образом: середина радиатора располагается на середине ниши. На крайние места между секциями вам нужно будет «надевать» крепежи. Т.е. между первой и последней секциями между остальными секциями. Сделайте на стене отметки карандашом, указав места расположения крепежей.

Уберите батарею в сторону. С помощью уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.

Вешать батарею будет необходимо, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный).

Измерьте расстояние от подоконника до центра трубы. Предположим, расстояние будет 10 см. На 2 участках, на которых выполнена разметка под крепежи, наметьте 10 см, прибавив еще 1,5-2 см.

Измерьте межосевое расстояние перемычки-трубы. Сделайте соответствующие метки на 2 обозначенных выше участках.

С помощью перфоратора выполните отверстия. В каждое отверстие вставьте кронштейн, убедитесь, что он заходит полностью. При необходимости, углубите отверстия.

Закрутите в каждое отверстие кронштейн. Повесьте на кронштейны радиатор. Вам останется соединить верхнюю и нижнюю трубы стояков и батарею. Загните две металлопластиковые трубы, обрежьте их до необходимых размеров, калибруйте. Соедините конструкцию, откручивая крайние отводы тройников и завинчивая в них трубы. Опрессуйте соединения. Закрутите все гайки.

Проверьте заглушки, при необходимости, подтяните их. Плавно открывайте верхний и нижний краны, не до конца. Вы услышите шум, как только он прекратится, открывайте краны полностью.

Поздравляем: замена батареи отопления в квартире своими руками подошла к концу. Вам останется только дождаться момента, когда радиатор прогреется и начнет давать тепло вашей квартире.

Возможна ли замена без отключения стояка

В соответствии с действующими правилами батареи могут меняться только в межсезонье. Но никто не может гарантировать, что нештатная ситуация не возникнет во время отопительного сезона.

Варианты действий в подобных случаях:

• Перед входом стоит шаровой кран. Поток воды перекрывается, после чего можно без опасений откручивать радиатор от подачи и обратки. Затем он ремонтируется или меняется на новое изделие.
• Шаровые краны отсутствуют. Перекрывается стояк, сливается вода. Трубы срезаются, к ним прикручивается запорная арматура. В стояк подается вода, хозяин квартиры в спокойной обстановке осуществляет замену неисправной батареи.

Технология монтажа

Теперь разберемся, как самому поменять батарею отопления в квартире. Учтите, что для самостоятельного выполнения работ у вас должен быть опыт герметизации резьбовых соединений на отопительных приборах. Также нужно уметь нарезать резьбу на стальных трубах, работать со сварочным аппаратом, если решено использовать полипропиленовые трубы.

Осушение отопительной системы

Демонтаж старых радиаторов и установка батарей отопления в квартире выполняется после отключения стояка и спуска воды из него. Сливать воду может только работник управляющей компании. Он сначала отключит стояк, а потом откроет специальный кран в подвале и спустит воду.

Демонтаж старых радиаторов

Если в планы не входит заменять стальные трубопроводы полипропиленовыми, то резьбовые соединения, на которых крепится батарея, нужно раскрутить. Иногда резьбу невозможно раскрутить из-за ржавчины. В этом случае проще отрезать прибор от трубы с помощью болгарки.

Когда принято решение менять все стальные трубопроводы на надежные полипропиленовые трубы, отопительный контур полностью обрезается на участке входа и выхода из квартиры. Трубы обрезают на расстоянии 15-20 см от стены, независимо от места прокладки трубопровода.

Монтаж новых батарей

Когда старая батарея срезана, на стеновой поверхности делают разметку под кронштейны для нового прибора

При этом важно учитывать габариты всего радиатора и отдельной секции. В процессе работы используют строительный уровень, поскольку батарея монтируется строго горизонтально

После этого в месте выполнения разметки сверлят отверстия в стене и вбивают дюбели. Кронштейны прикручивают на саморезы. Образовавшиеся сколы штукатурки на стене заделывают раствором.

Дальнейшие работы ведут так:

1. Если старый агрегат срезался с металлического трубопровода, то на концах обрезанных труб нужно выполнить новую резьбу. В случае необходимости трубопровод можно удлинить, приварив к нему дополнительный отрезок. Можно не приваривать кусок трубы, а закрепить ее на резьбовых соединениях и втулках.
2. Затем резьбу на трубопроводе подачи и отведения обматывают паклей, пропитанной герметизирующей пастой. После этого на подготовленные участки устанавливают шаровые краны.
3. Батарею отопления подвешивают на кронштейнах к стене. Теперь можно измерять длину прямого сгона для соединения с шаровым краном.
4. Сгоны прикручиваются к патрубкам с резьбой на радиаторе. Все места соединения тщательно герметизируются паклей, пропитанной специальной пастой. В итоге радиатор оказывается запакованным между трубами подачи и отведения.

Еще проще выполнить монтаж с использованием американок. По сути, это фланцевые муфты с накидной гайкой. Также есть комплекты с американкой и шаровым краном. Благодаря установке такой муфты в будущем будет намного проще демонтировать батарею.

На радиаторы, установленные в верхней точке отопительной системы (на последнем этаже), монтируются краны Маевского. Они крепятся с противоположной стороны от врезки подачи. С помощью этого крана из системы спускают воздух, который препятствует нормальной циркуляции теплоносителя. С этой же стороны только снизу на выпуск в радиаторе устанавливается заглушка.

Кран Маевского и заглушка не ставятся, если после радиатора идет продолжение отопительного контура. В этом случае с другой стороны прибора тоже подключают трубы подачи и отведения. Эти трубопроводы идут к следующему отопительному агрегату.

Если монтируется трубопровод из полипропилена, то его участки соединяются посредством сварки с фитингами и тройниками. Участки металлопластикового трубопровода соединяют специальными компрессионными фитингами.

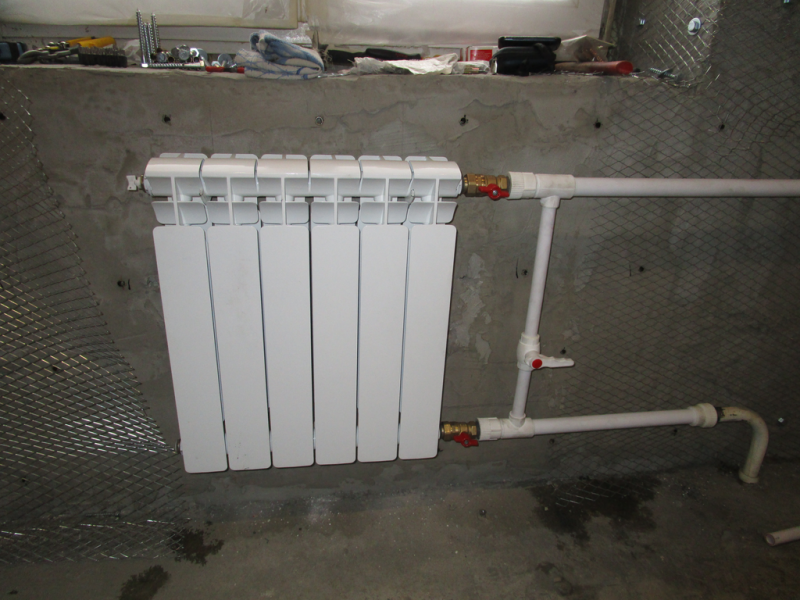

Монтаж байпаса

Если в доме используется однотрубная разводка, обязательно устанавливается перемычка-байпас. При его установке намного проще перекрывать ток теплоносителя в случае возникновения аварийной ситуации. Чтобы отключить батарею, достаточно перекрыть один кран, а не отключать весь стояк. Для врезки байпасов нужно подготовить тройники.

Установка нового радиатора отопления

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

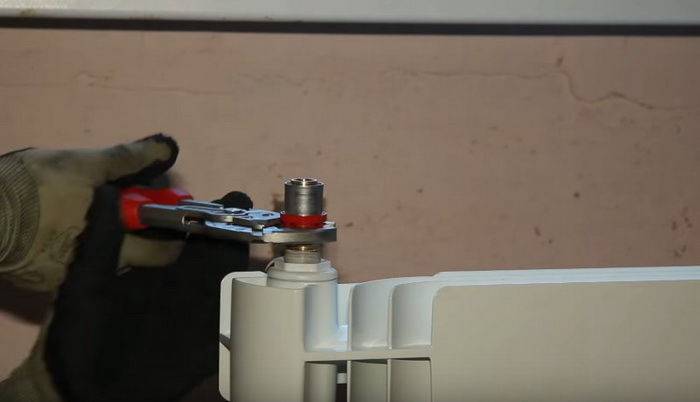

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

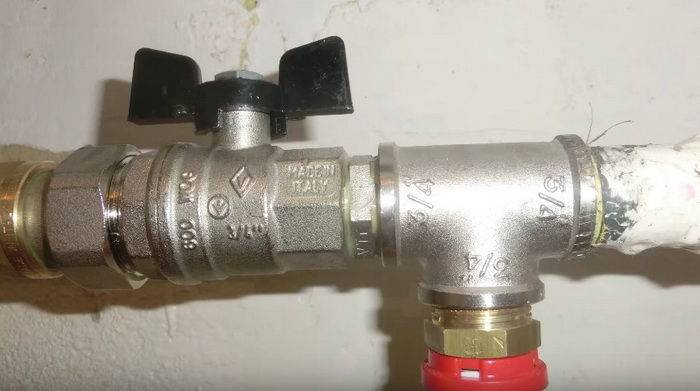

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

• Открытый
• Скрытый

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

• Затрудняется дальнейшее техническое обслуживание системы
• Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
• Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

• Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
• Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
• Простое дальнейшее обслуживание коммуникаций
• Небольшие временные затраты на прокладку труб

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

• Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
• Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
• На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

• Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
• Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
• Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):

1. Примерное расстояние между полом и нижним краем – 15 см
2. Примерное расстояние между подоконником и верхним краем – 15 см
3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Дополнительное видео

Подводим итоги

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Рассчитываем месторасположение

Тем, кто собирается поставить радиатор отопления своими руками, нужно учитывать, что отрезки труб, которые подводят к устройствам, нужно разместить с уклоном (незначительным) – в сторону движения носителя тепла. Если же прокладка будет строго горизонтальная или в монтаже будет перекос – то в батареях из чугуна и стали будет сосредоточиваться воздух. Придется регулярно выдувать его ручным образом, чтобы теплоотдача не снижалась.

Отклонения могут быть не более 2 см, такие, которые не будут определяться визуальным образом. Но такая рекомендация не относится к неукоснительным требованиям.

Разметка центральной оси батареи отопления

Установка батарей отопления своими руками подразумевает выполнение нескольких строгих правил:

• Компоненты подводки к радиаторам отопления должны размещаться так, чтобы уклон был 0.005, рекомендуется его повысить до 0.01. Так, 1 м трубопровода должен будет клониться в сторону циркуляции – и как минимум на 0.5 см. Определять угол наклона нужно по длине трубных отрезков, которые устанавливаются.
• От поверхности пола до радиатора должно быть 6-10 см и больше.
• От нижнего очертания подоконника до верхнего очертания батареи – 5-10 см.
• От плоскости стены до батареи – 3-5 см.
• Обязательно следует соблюдать горизонтальные и вертикальные направления.

Уклон труб системы отопления

Чтобы увеличить производительность радиатора, то можно перед установкой поставить специализированный щит из специального теплоотражающего материала. А можно просто взять и покрыть плоскость стены таким составом, который имеет похожие характеристики.

Порядок замены батареи отопления

1. http://buildip.ru/bimetallicheskie-radiatory-otopleniya-kakie-luchshe.html
2. http://buildip.ru/tehnicheskie-harakteristiki-bimetallicheskikh-radiatorov-otoplenija.html

Для замены батареи нам понадобиться:

радиатор биметаллический;

комплект гаек и заглушек к радиатору;

соединительные элементы в двух экземплярах: тройник, муфта, кран с еврогайкой (американка);

• отрезок гофрированной оцинкованной трубы длиной 60- 70 см;
• пара кронштейнов для подвешивания радиатора.

Так как трубы системы отопления чаще всего идут диаметром 3/4 дюйма, комплект гаек – заглушек для радиатора покупаем именно под этот размер. Размером 3/4 дюйма берем краны, соединительные муфты и тройники. Разъем тройника идущий на перемычку должен быть размером 1/2 дюйма (поток теплоносителя, идущий через радиатор должен быть больше чем через перемычку), соответственно размером 1/2 дюйма должна быть и оцинкованная труба.

Если используете другой тип трубы для отопления, могут понадобиться другие фитинги.

Шаг 1. Слив теплоносителя и демонтаж чугунной батареи

Начинаем работу с перекрытия стояка отопления и слива воды. Демонтируем старый радиатор для этого необходимо открутить гайки соединяющие радиатор с трубами, и снимаем его с подвесных крюков.

Откручивать гайки следует аккуратно, не повредив резьбы на трубах.

Монтаж биметаллического радиатора выполняем с установкой перемычки между трубами «подачи» и «обратки». Это позволит в будущем снимать батарею без слива воды, и регулировать температурный режим перекрывая поток теплоносителя проходящего через радиатор.

Шаг 2. Подготавливаем элементы для соединения нового радиатора с трубами

Собираем фитинги воедино, еврогайку соединяем с гайкой радиатора, в местах соединений используем лен либо фум-ленту.

Аналогично собираем второй комплект элементов (необходимо учитывать, что в первом случае тройник будет смотреть вниз, во втором – вверх) и скручиваем все с трубами.

Шаг 3. Подготавливаем и устанавливаем батарею

По своим конструктивным особенностям биметаллический радиатор имеет четыре отверстия (два входных два выходных) для различных схем подключения. В те отверстия радиатора, которые нам не нужны, вкручиваем заглушки из набора (гайки и заглушки в наборе имеют уплотнительные кольца, поэтому использование фум-ленты здесь не обязательно).

Будьте внимательны, одна из заглушек снабжена клапаном Маевского для спуска воздуха, ее следует установить в верхнюю часть радиатора.

В отверстия входа и выхода теплоносителя вкручиваем гайки с американкой.

Предварительно навешиваем батарею на трубы, соединив еврогайки с кранами при этом, установив батарею по уровню, карандашом ставим метки на стене для сверления отверстий под крюки.

Снимаем батарею. С помощью перфоратора сверлим отверстия, забиваем в них дюбеля, вкручиваем крюки. Снова устанавливаем радиатор вывесив его и прикрутив к подходящим трубопроводам. Проверяем уровень и прилегание радиатора к крюкам, при необходимости регулируем крючки, добиваясь плотного прилегания радиатора ко всем кронштейнам. После этого окончательно пакуем все резьбовые соеденения.

Шаг 4. Устанавливаем перемычку

Точно измеряем расстояние между тройниками верхней и нижней трубы и отрезаем кусок оцинкованной трубы необходимой длины. Концы трубы слегка завальцовываем при помощи напильника, чтобы не было острых концов способных срезать силиконовую прокладку в фитинге.

Зачищаем концы трубы от пластика на длину соответствующую вхождению оцинкованной трубы в тройник (1.5 – 2 см).

Ослабляем фитинги тройников (не откручивая их полностью) и вставляем в них концы трубы.

Так как труба гибкая выравниваем ее изгибая. Окончательно закручиваем фитинги.

Заполняем систему водой, открываем оба крана радиатора. После заполнения спускаем скопившийся в радиаторе воздух при помощи клапана. Замена батареи отопления в квартире выполнена.

Расчет мощности радиатора

Чтобы отопительная система была достаточно эффективной, нужно правильно подобрать мощность радиаторов для каждого помещения. Есть несколько профессиональных методик расчета, но большинство из них весьма сложны. Несмотря на возможность учета большого количества параметров, владельцы частных домов редко пользуются сложными формулами, предпочитая простые решения.

Самый простой способ расчета выглядит так: для обогрева 1 м3 помещения требуется 20 Вт мощности. Соответственно, зная объем помещения и разделив его на 20, можно без проблем найти желаемый результат. Полученное значение делится на показатель теплоотдачи одной секции радиатора, в результате чего определяется количество секций, необходимых для отопления конкретного помещения. Если качество утепления дома оставляет желать лучшего, то в расчеты стоит внести примерно 15% допуска.

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

• переходники для перехода на правостороннюю резьбу;
• две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
• вместо одной заглушки можно установить кран Маевского;
• кронштейны для крепления радиатора к стене;
• два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
• металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

• с монтажного комплекта временно снимите уплотнители;
• пробку вкрутите в резьбовой патрубок коллектора;
• американки скручиваются с кранов, а штуцера с гайками запаковываются;
• пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

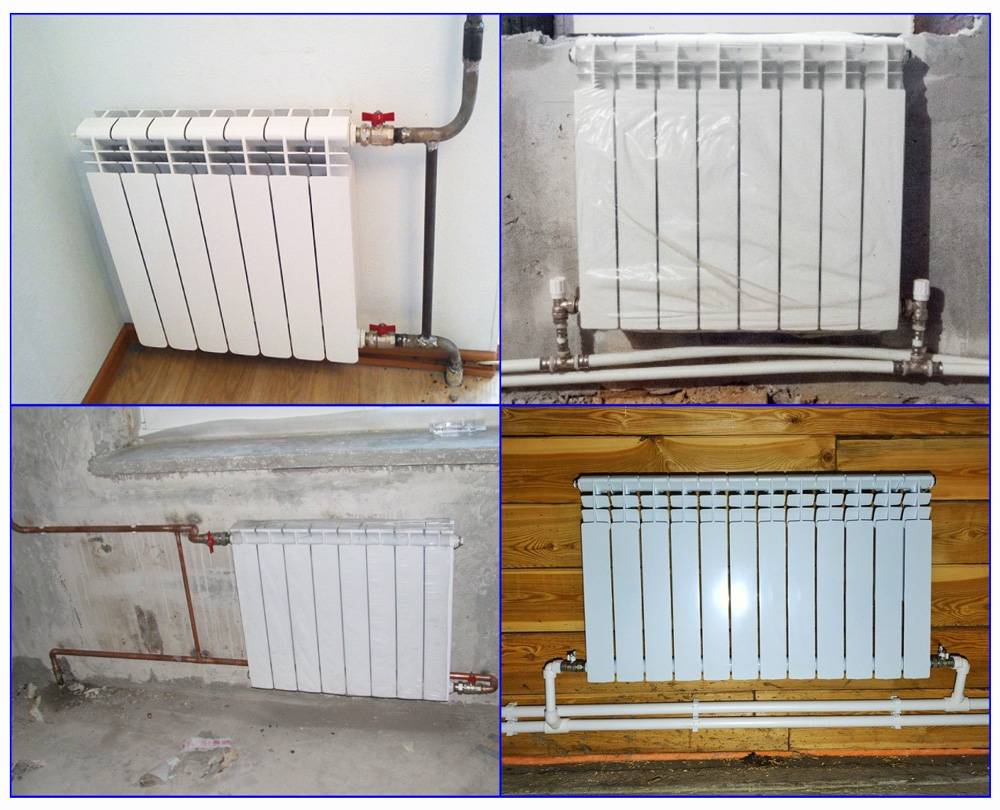

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Как расположение радиатора на стене отражается на его эффективности?

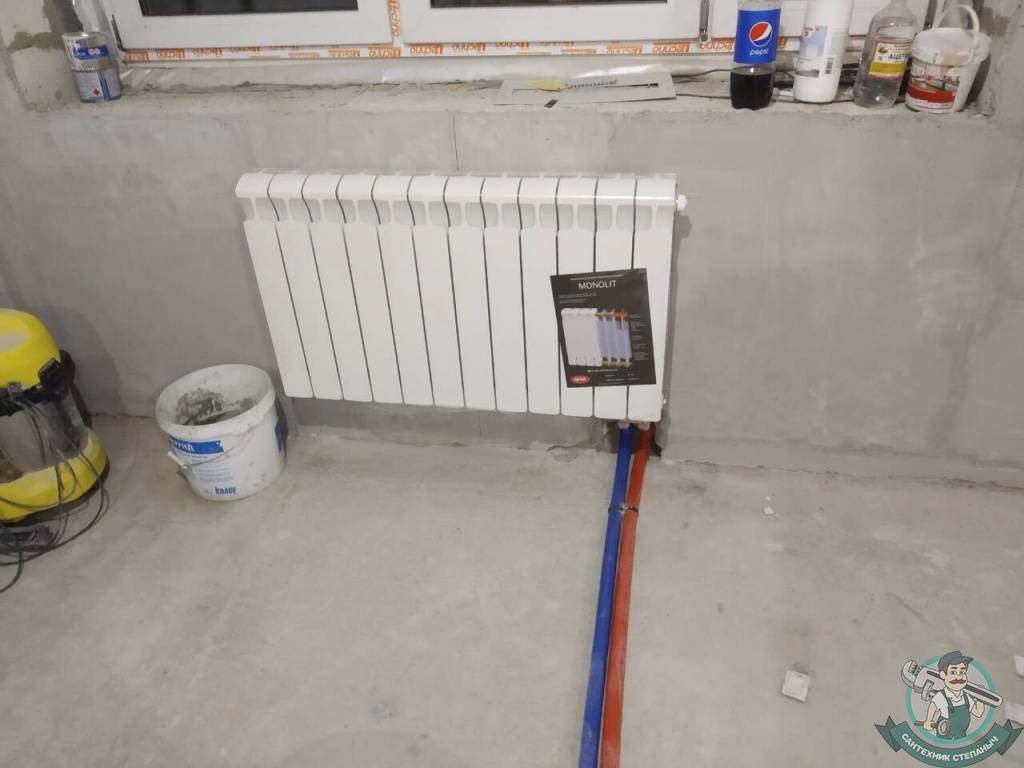

На эффективности работы отопительных приборов сказывается выбор места для их установки. Обычно батареи устанавливают под оконными проемами, потому что так нагретый воздушный поток за счет восходящей конвекции создает своеобразную тепловую завесу напротив оконного проема (именно через окна теряется больше всего тепла).

При установке отопительного прибора придерживаются следующих нормативных расстояний:

• Расстояние от низа подоконника или другой преграды сверху до батареи должно быть не меньше 10 см или не меньше ¾ глубины радиатора. Иначе преграда сверху будет мешать конвекционным потокам.
• От пола батарея устанавливается на расстоянии 10-12 см. При меньшем расстоянии затрудняется конвекция. Кроме этого, под прибором будет сложно убирать пыль, которая здесь скапливается в большом количестве. Если установить прибор от пола на высоте более 15 см, то нижняя часть помещения будет плохо прогреваться.
• От стены отопительный агрегат устанавливается на расстоянии минимум 20 мм. Для этого его закрепляют на кронштейнах. При уменьшении этого расстояния ухудшается конвекция, а за батареей собирается пыль.

Что нужно продумать заранее?

Если решение о выполнении ремонта этого типа принято, следует найти ответы на ряд вопросов:

1. Когда именно и кем будут проводиться работы?
2. Какой тип радиаторов нужно использовать?
3. Требуется ли замена труб, ведущих от батареи к стояку?
4. Сколько секций понадобится для каждой комнаты?

Лучше всего проводить такую переделку летом, потому что для начала работ следует получить разрешение местного ЖЭКа. Зимой чиновники дают такие разрешения крайне неохотно, потому что придется перекрывать общий стояк и на какое-то время оставлять без отопления и другие квартиры.

Но и вне отопительного сезона получить разрешение может быть сложно. Те, кто уже решал подобные задачи, говорят о необходимости ожидания в несколько дней, попытках попасть на прием к нужным сотрудникам и т.д. Некоторые столкнулись с давлением: им рекомендовали нанять именно сантехников из ЖЭКа для выполнения всех работ.

В этом вопросе ограничений не существует. Главное, чтобы замену батарей отопления выполнял опытный сантехник с соответствующей квалификацией. Выявить все огрехи, допущенные при неумелом монтаже, можно только во время эксплуатации.

Лучше всего отправляться в ЖЭК летом, а не осенью, на которую приходится пик очередей. К этому моменту все необходимые материалы нужно купить, провести предварительную сборку радиаторов, подготовить инструмент, договориться с бригадой, если это необходимо.

Если дом подключен к системе центрального отопления, следует обратиться в службу эксплуатации, чтобы согласовать переделку. Здесь могут выполнить необходимые расчеты, чтобы точно назвать количество секций радиаторов, а также прояснить другие технические вопросы.
