Установка солнечных батарей для дома: выбор места монтажа, этапы

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

• осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
• месторасположение солнечных батарей не должно загораживаться;
• лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

• Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
• Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
• Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования.
Рекомендуется усилить стропила в местах установки солнечной батареи.
Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50.
Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм.
Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу.
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части.
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Какие потребуются элементы крепления

Для фиксации есть такие типы крепежных элементов со своими вариантами форм под особенности крыш:

• направляющие, опорные рейки. Это S-образные профили, рельсы с вырезами под прижимы. Именно непосредственно к ним крепят фотоэлектрические плиты. Направляющие унифицированы, поэтому подобрать их не составит труда;
• зажимы, прижимы — это элементы, фиксирующиеся напрямую к кровле, ее обрешетке, фальцам, а второй их конец закрепляет направляющие. Виды:
• концевые — для крайних солнечных панелей;

центральные — фиксируют две фотогальванические плиты к опорным профилям.

Подбираются под толщину рамки панелей;

стыковые соединители для реек;
клеммные детали, объединяющие все крепежи с алюминиевыми рамками в одно звено и заземляющие его, фиксируя соответствующий провод;
держатели для проводов.

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули

При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут

Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов

Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов

На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

Мощность и количество

Определить, какое количество солнечных панелей необходимо, следует по средней и максимальной мощности потребления. Среднюю легко найти в счетах за электроэнергию – месячное потребление делится на количество дней в месяце. Максимальное находится суммированием мощностей всех имеющихся в доме электроприборов.

Кроме мощности потребителей необходимо учесть:

• Время работы солнечных батарей. Как правило, принимается равным 6 часам, соответственно, мощность генерации нужно кратно увеличить.
• Потери на преобразование при зарядке аккумуляторов и получении переменного напряжения на инверторе. С их учетом необходим запас по мощности не менее 30%.
• Пиковые токи. Например, при средней мощности стиральной машины 500 Вт при работе нагревателя может потребляться до 2 кВт. При пуске насосов или других двигателей, пусковые токи могут превосходить номинальные значения в 5-6 раз. Конечно, львиную долю примут на себя аккумуляторы, но запас модулей по току в 20-30% не помешает.
• Географию и погодные условия местности – коэффициент инсоляции. Найти его для зимнего и летнего времени можно в справочниках.

После расчета необходимой мощности генерации рассчитывается мощность, отдаваемая одной батареей:

P = Kc * Wn * Ki

Где:

• Кс – стандартный сезонный коэффициент, 0.5 для лета и 0.7 для зимы.
• Wn – мощность панели, заявленная производителем.
• Ki – коэффициент инсоляции, также берется для лета и зимы.

Рассчитанную необходимую мощность генерации делят на оба (летнее и зимнее) значения. Наибольшее из двух чисел будет минимальным количеством панелей, которые потребуются для электроснабжения дома.

Мнение эксперта
Торсунов Павел Максимович

Окончательно принимают ближайшее число кратное 2 для системы с выходным напряжением 24 В, 4 – для 36 В, 4 – для 48 В.

Рекомендации по установке солнечных батарей в своем доме

Основная задача в том, чтобы панели давали необходимую эффективность – это правильность монтажа и расположения на крыше, ведь от этого зависит срок окупаемости и рентабельность использования. Устанавливать их нужно согласно представленной ниже инструкции.

Существующие варианты крепления

Методов установки несколько, среди самых распространенных:

1. На крыше индивидуального дома, если скат ее не более 40⁰. Зачастую монтируется специальная конструкция из профилей, желательно на кронштейнах, чтобы была возможность смены угла. Если скат крыши больше 30⁰ крепить можно прямо по кровельному материалу.
2. Если крыша плоская или имеет минимальный угол, потребуется каркас из металла с наклонной поверхностью. В таком случае модули будут размещены под нужным углом.
3. На стене. Подобный вариант практикуется редко. Чтобы элементы закрепить надежно, требуется создать рамную конструкцию, наклон согласно рекомендациям установки должен соблюдаться.
4. На столбах (фермах). В данном случае монтаж производится на штанге, к которой крепится рама и сами панели. Практикуется этот метод в местностях, где часто идет снег и каждый день взбираться на крышу для очистки проблематично.
5. На балконе/лоджии. Модуль вполне можно смонтировать для квартиры. В таком случае часть энергии будет компенсироваться в платежках. Оптимальный способ – на крыше балкона или с внешней стороны конструкции лоджии.

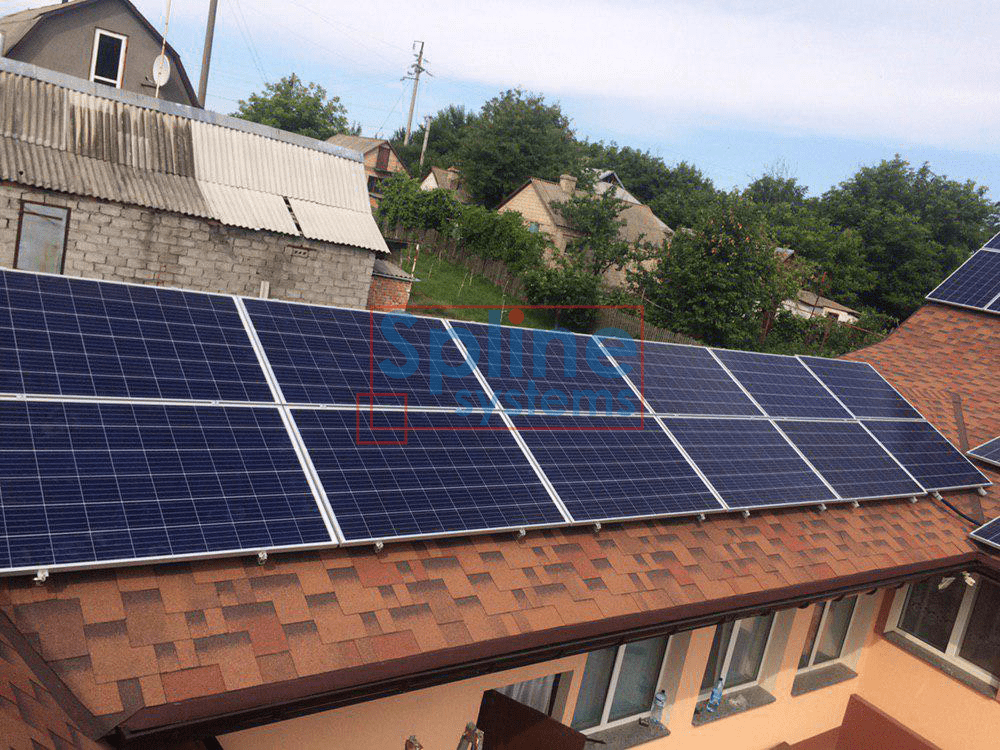

Пример крепления панелей на крыше дома

Этапы монтажных работ

Этапы работ зависят от типа выбранного монтажа, при этом важно соблюдать рекомендации по размещению солнечных батарей. Алгоритм при условии расположения на крыше:

• Монтаж профилей, которые будут объединять в одну систему все панели.
• Закрепление батарей с помощью болтов и их подсоединение.

Прежде чем реализовывать этот способ нужно убедиться, что кровля выдержит нагрузку профилей и панелей.

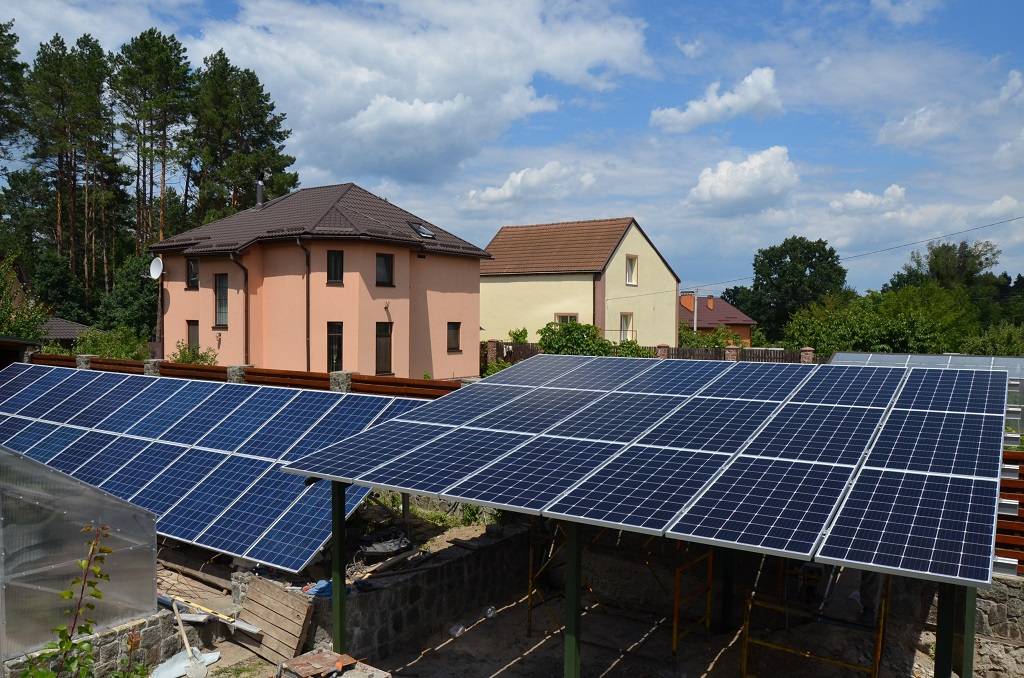

Если выбран вариант с расположением на наземных фермах, то этапы монтажа такие:

1. Поиск необходимой по габаритам фермы. Удобнее всего использовать алюминиевые уголки, профиля и собрать самостоятельно.
2. Сборка каркаса – это не будет сложной задачей, как конструктор для взрослых. Чаще всего их делают квадратной формы.
3. Далее, нужно определить место для установки фермы, опять же с учетом рекомендаций.
4. Закрепление конструкции в земле и последующий крепеж самих панелей.

Схема подключения

Схема подключения всей системы предельно простая, если иметь минимальные навыки работы с электроприборами. Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. При этом используется пайка элементов и тщательная их изоляция.

Что касается стандартной схемы, то она параллельная. Ее компоненты:

1. Солнечные панели, собранные в одно целое, подключаются к системе управления уровнем заряда/разряда аккумуляторов.
2. Последняя, в свою очередь, имеет подключения – АКБ и инвертор. В аккумуляторах происходит накопление энергии, когда система не потребляет энергию из батарей, происходит их зарядка.
3. Далее, от системы управления идет провод к инвертору, который и выдает напряжение 220 В на приборы в доме.
4. Если имеются приборы, потребление которых 12 В, то на них может идти подача тока прямо из батарей.

Какие данные нужны для расчетов

Начнем с того, что нужно определить коэффициент солнечной инсоляции. Интенсивность солнечного света для своего региона можно найти в метеорологических таблицах: там уровень солнечной радиации указывается для каждого города помесячно.

Второе, что необходимо узнать, – это мощность электроприемников. Можно запитать как весь дом полностью, так и несколько приборов и лампочек, для остальных потребителей подав питание от обычной электросети.

Данные показатели рассчитывается следующим образом: паспортная мощность потребителя умножается на количество часов работы в сутки.

Данные для всех потребителей, которые будут снабжаться энергией от солнечной батареи, суммируются.

Батарея площадью 1 кв. м сможет обеспечить электроэнергией устройство мощностью в 120 Вт – это среднее значение.

Солнечная батарея в качестве источника энергии может использоваться в доме, удаленном на большое расстояние от электрических сетей, когда подключение к стационарному электроснабжению не оправдано экономически.

Особого внимания заслуживает тот факт, что мощность домашней электростанции можно наращивать постепенно, увеличивая количество батарей.

В расчетах нужно также учитывать потери на заряд-разряд аккумулятора, разницу между оптимальным расчетным и реальным наклоном и ориентацией панелей. Эти данные вводят в расчетные формулы с помощью поправочных коэффициентов.

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год.
Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить.
Рис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе.
Рис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

• Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
• Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.

Разновидности солнечных отопительных коллекторов

В настоящее время используются следующие разновидности солнечных отопительных коллекторов:

1. плоские;
2. вакуумные.

Отличаются они друг от друга устройством передачи лучистой энергии Солнца.

самодельный коллектор

В плоском солнечном отопительном коллекторе устройством для сбора такой энергии служит ящик, заполненный специальным адсорбирующим материалам. В толще материала проложены трубопроводы системы теплоснабжения. Жидкость, циркулирующая по ним, нагревается от воздействия солнечных лучей и затем сбрасывается в бак теплоаккумулятора.

В вакуумном отопительном коллекторе вместо плоского ящика используется система прозрачных трубок, из которых откачан воздух. Внутри трубок имеются трубопроводы системы теплоснабжения различной конфигурации. Интересный физический эффект такого устройства заключается в том, что солнечные лучи беспрепятственно проходят через наружный слой стекла и вакуум, и затем нагревают жидкость в трубопроводах. А вот обратно тепло от жидкости в трубопроводах уже не утекает, так как вакуум является отличным теплоизолятором. В общем. Такая конструкция в миниатюре напоминает нашу планету: ведь у нас тоже имеется теплоизолятор в виде межзвездного вакуума, который, тем не менее не мешает солнечным лучам эффективно нагревать землю.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

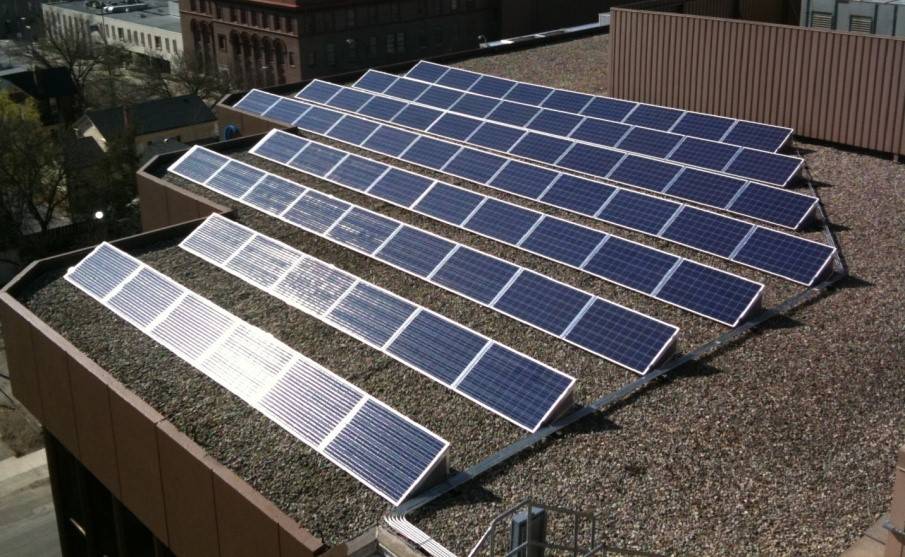

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха. Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

• Как меньше платить за свет легально
• Как выбрать солнечные батареи для дома
• Как сделать светодиодный прожектор своими руками
• Схемы подключения солнечных батарей

Преимущества солнечных систем и особенности их проектирования и монтажа

Для того, чтобы система на возобновляемых источниках энергии стала действительно эффективной для вашего частного дома – необходимо провести тщательный расчет. Прежде всего определяется необходимый уровень энергопотребления в доме, рассчитывается суммарная мощность всех бытовых приборов и их максимальная нагрузка. Затем рассчитывается максимально возможная эффективность предполагаемых к использованию солнечных батарей и их площадь. Возможно, потребное количество батарей для добычи солнечной энергии просто не поместятся на крыше вашего дома и вам придется подыскивать дополнительные источники энергии или другие площади для размещения.

чертеж коллектора

В любом случае – система с энергоснабжением от солнечной энергии должна иметь резервный источник питания, что позволит вам не зависеть от капризов погоды.

Аналогичный подход необходимо применить и при проектировании солнечных систем отопления. Производители как правило указывают возможность солнечных отопительных коллекторов по работе в определенных температурных условиях. Не стоит пренебрегать этими сведениями. И опять же – на случай длинной зимней и пасмурной непогоды ваш дом должен быть оборудован альтернативным источником теплоснабжения – это может быть любой отопительный котел на ваш выбор, начиная от традиционной русской каменной печи на дровах, оканчивая новомодными электрическими бойлерами.

При разумном сочетании новшеств в области теплоснабжения и традиционного, проверенного временем подхода вы сможете в полной мере насладиться всеми преимуществами солнечной энергии, достающейся нам абсолютно даром.

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

1. Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
2. Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
3. Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
4. При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
5. Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
6. Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
7. Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Особенности конструкции

Не вдаваясь в подробности, можно сказать, что фотоэлектрический модуль

состоит из двух тонких пластин – полупроводника, посредством которого происходит преобразование солнечной энергии в электричество.

Вырабатывается постоянный ток, для превращения его в переменный используется инвертор.

Также в систему электроснабжения входят аккумуляторы – ведь интенсивность солнечного излучения неравномерна на протяжении суток, и контроллер.

Для системы небольшой мощности существенны потери напряжения в кабеле – его следует делать максимально коротким.

Стоимость комплекта и основные технические характеристики, срок окупаемости

Цены на готовые комплекты в основном варьируются от 30 000 до 2 000 000 руб. Они зависят от составляющих их устройств (от вида батарей, количества приборов, производителя и характеристик). Можно встретить бюджетные варианты стоимостью от 10 500 руб. В эконом-набор входит панель, контроллер заряда, коннектор.

В стандартные комплекты включают:

• энергетический модуль;
• контроллер заряда;
• аккумулятор;
• инвертор;
• стеллаж *;
• кабель *;
• клеммы*.

* Предусмотрены в расширенной комплектации.

Стандартный комплект оборудованияИсточник proumnyjdom.ru

 Технические характеристики указывают в руководстве к применению:

• Мощность и размеры панелей. Чем больше нужна мощность, тем выгоднее покупать батареи больших размеров.
• Энергоэффективность системы.
• Температурный коэффициент показывает насколько температура влияет на мощность, напряжение и ток.

Так, например, комплект, мощностью 5 кВт С3 сетевой солнечной электростанции от компании «Хевел» – на базе гетероструктурных солнечных модулей – подойдёт для покрытия нужд энергоснабжения частного дома или небольших объектов в сфере бизнеса: павильоны, кафе, магазины, гостевые дома и т.д.

Сетевая солнечная электростанция Хевел позволяет экономить на счетах за электроэнергию, увеличивая при этом подведённую мощность на объекте. Автономные и гибридные солнечные электростанции Хевел оснащены аккумуляторными батареями, поэтому исключают перебои с электроснабжением, а также выручают в случае отсутствия на объекте подключения к основной сети.

Квалифицированные менеджеры компании «Хевел» помогут сделать расчёты энергопотребления и подобрать наиболее подходящий комплект для Вашего дома, а также выполнить монтаж и пуско-наладочные работы СЭС.

Длительная официальная гарантия на модули, официальная гарантия на все комплектующие, сертификаты соответствия качества – вот что отличает надёжного поставщика.

Все разработки, солнечные модули и ячейки проходят многостадийный контроль качества, а также испытания на прочность и износостойкость, что позволяет с уверенностью говорить о надёжности и долговечности модулей и конструкций, а также предоставлять гарантию на продукцию Хевел – до 25 лет.

Сетевая солнечная электростанция «Хевел» C3Источник hevelsolar.com

Особенности солнечных батарей

1. Длительный срок эксплуатации. Со временем изначальные возможности не теряются.
2. Редкие поломки. В большинстве случаев неисправностей в работе солнечных батарей не наблюдается. Поэтому вам вряд ли понадобится специализированное сервисное обслуживание.
3. Применение альтернативных источников позволит вам существенно экономить на газу и электричестве.
4. Эксплуатация солнечных батарей проста и непринужденна.

Недостатками отметим следующие пункты:

1. Это дорогостоящая технология.
2. Эффективность батарей значительно уступает обычным энергоисточникам.
3. Для получения альтернативной энергии потребуется дополнительное оборудование – это дополнительная статья расходов.
4. Применение солнечной энергии нецелесообразно для тех бытовых приборов, которым требуется больший объем мощности.

Шаг 3: Выбор панелей

О том как правильно выбирать солнечных батарей в блоге магазина MyWatt есть отдельная статья, поэтому останавливаться на этом долго не будем. Рассматривать будем только  монокристаллические или поликристаллические, а аморфные и прочие тонкопленочные панели рассматривать не будем, в виду их быстрой деградации – потери мощности.

Основные отличия моно и поли:

Монокристаллические панели дороже и эффективнее, чем поликристаллические панели. Но в целом эффективность отличается незначительно, она зависит не только от типа ячейки, но и от качества самих ячеек и добросовестности производителя.

Характеристики солнечных панелей, как правило, приводятся к стандартным условиям испытаний (STC):

• освещенность = 1 кВт/м2;
• воздушная масса (AM) – 1,5;
• температура – 25°C.

Как самостоятельно рассчитать мощность солнечных батарей?

Мощность солнечных батарей должна выбираться таким образом, чтобы потребляемая мощность нашими электроприборами, была восполнена обратно. Иными словами – сколько взяли, столько и нужно отдать + потери на преобразование, а также собственное потребления инвертора с контроллером заряда.

В связи с тем, что солнечный свет в течение дня поступает непостоянно и с разной интенсивностью, нельзя знать сколько выработает та или иная панель сегодня, но исходя их статистических данных это можно предположить достаточно точно.

Например, для средней полосы России в летнее время хорошим показателем считается если каждый 1 Ватт солнечной батареи выработал 6Вт*ч за световой день, но если рассматривать пасмурный, дождливый день этот показатель может быть в несколько раз меньше, поэтому при расчетах учтем этот факт и вместо 6Вт*ч, подставим 3Вт*ч.

Итак, наше потребление в Ватт-часах, с учетом КПД составило 32,5Ач * 12В = 390Вт*ч, разделим на 3Вт*ч и получим мощность солнечной батареи 130Вт, если у Вас получается не целое число – округляйте вверх.

Зимой и в весенне – осенний период запас по мощности требуется делать значительно больше, поскольку световой день короче – солнце находится над горизонтом меньше времени.

Учимся устанавливать солнечные батареи

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
3. Накопитель сгенерированной энергии – аккумулятор.
4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.
