Выбор циркуляционного насоса для системы отопления: расчет производительности насоса и рекомендации профессионалов

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Определение напора циркуляционного насоса

Насос должен создавать необходимое давление, чтобы жидкость могла преодолевать все препятствия в системе отопления и заполнять радиаторы теплоносителем. При проектировании новой системы возможны точные расчеты с учетом сопротивления всех элементов нитки (труб, фитингов, арматуры и приборов); обычно необходимые сведения приводятся в паспортах на оборудование. Если такой информации нет, можно использовать формулу:

Символ формулыОписание
RПотери давления в системе. Полученные опытным путем данные свидетельствуют, что сопротивление прямых участков трубы (R) составляет порядка от 50 до 150 Па/м. Там где используются, например, двухдюймовые трубы, что часто бывает в старых домах, потери давления меньше. Можно принимать в расчет значение 50 Па/м. 150 Па/м обычно в трубах меньшего диаметра.
LДлина труб в метрах всего контура отопления (подача и обратка), по которому циркулирует теплоноситель. Чтобы упростить вычисления можно взять размеры дома, они рассчитываются таким образом: (длина + широта + высота) * 2 .
ZFДополнительные коэффициенты сопротивления в виде арматуры и фасонной части, которые имеют следующие значения:

  • 1,2 — смесителя/устройства, предотвращающего естественную циркуляцию;
  • если установка не оснащена ни терморегулирующим вентилем, ни смесителем, ZF = 1,3;
  • для контура с терморегулирующим вентилем ZF = 1,3 х 1,7 = 2,2;
  •  когда система включает оба прибора ZF = 1,3 х 1,7 х 1,2 = 2,6.
10 000коэффициент для преобразования метров водного столба в Па

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

  • Q – объем теплоносителя, который прокачивает насос в м3/час.
  • P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
  • Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
  • 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

  • Р = 100 х 173 = 17300 Вт;
  • далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

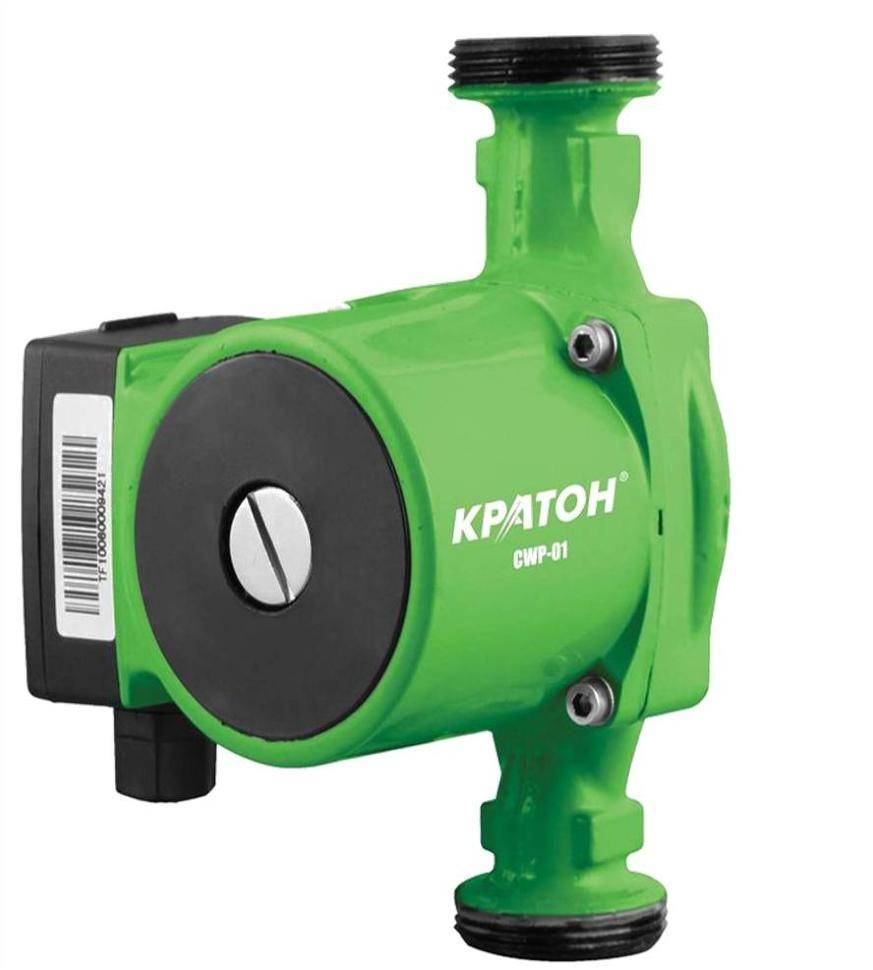

Общие сведения о приборе

Циркуляционный насос – это электрический прибор, который представляет собой миниатюрную турбину. Исходя из названия ясно, что он предназначен для перекачивания жидкости внутри замкнутой системы. Используется это устройство там, где нужно обеспечить избыточное давление и придать ускорение жидкости, текущей по трубам.


Насос с электронным контроллером

Сфера применения насоса – системы теплоснабжения всех типов. Для многоквартирных домов используют мощные агрегаты «сухого хода», которые при большой производительности дают существенную экономию электроэнергии. Их устанавливают в котельных вне пределов слышимости для жильцов, так как эти насосы производят не только высокое избыточное давление, но и сильный низкочастотный шум.


«Сухой» насос

Так называемые «мокрые» насосы – это компактные, практически бесшумные, но менее производительные приборы. На сопротивление поверхностному натяжению воды тратится большое количество энергии, и их КПД намного ниже, чем у их «сухих» собратьев. Но в масштабах автономной отопительной системы эти потери столь несущественны, что ими можно пренебречь.


Устройство “мокрого” типа

Устройство и принцип действия

Чем же отличаются описанные выше приборы? Насосы «мокрые» – это агрегаты, ротор которого погружен в воду. Последняя является одновременно смазкой и охладителем. Рабочая температура не превышает 85 – 90 градусов, поэтому насосу не грозит перегрев. Единственное, чего стоит опасаться, это механических примесей. Так как ротор непосредственно контактирует с водой, он может начать перегреваться и в итоге насос выйдет из строя.

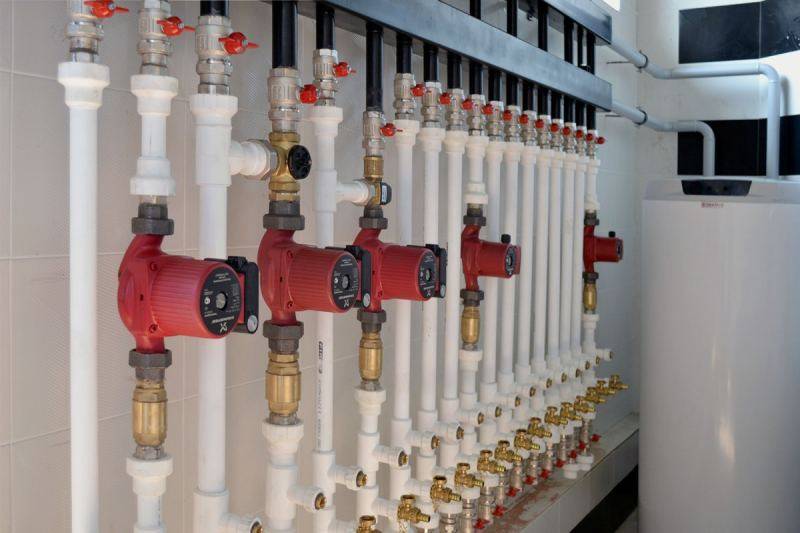

Насос в системе

Циркуляционные насосы для отопления частных домов «мокрого» типа – это классические бытовые агрегаты с низким уровнем шума, низким энергопотреблением и невысокой производительностью. Для небольших по объему помещений можно выбрать модели с энергопотреблением от 0,05 кВт/час, при этом создаваемое ими избыточное давление равно 2 атмосферам. Мощность циркуляционного насоса для отопления частного дома растет пропорционально объему прокачиваемой воды, некоторые бытовые приборы способны прогонять до 12 кубометров в час и более.


Устройство в разрезе

Насосы «сухого» типа – это устройства, в которых лопасти расположены на некотором отдалении от ротора. Специальная конструкция подшипников и материал прокладки не дают жидкости попасть в мотор. Такие устройства имеют очень высокую производительность. Например, при мощности 0,55 кВт/час «сухой» агрегат прокачивает 44,5 кубометра в час, тогда как «мокрый» насос при норме потребления в 0,345 кВт/час выдает немногим более 11 кубометров (на примере линейки насосов Grundfos – признанного лидера рынка).


«Сухой» насос

При такой разнице в производительности разница в цене еще выше. «Мокрый» насос, описанный в предыдущем примере, стоит от 13 до 25 тысяч рублей, а цена на агрегаты с «сухим» ходом стартует с отметки 80 тысяч. Не стоит забывать и о шуме, который подразумевает установку в отдельно стоящей котельной. На рынке крайне мало «сухих» насосов, работающих от 220 В, большинство из них требует 380 В, что исключает использование в бытовых системах. Далее описаны особенности монтажа и условия эксплуатации применительно к агрегатам с «мокрым» ходом, так как они имеют наибольшее распространение в частных отопительных системах.


Высокопроизводительные насосы

Условия эксплуатации

Температура теплоносителя в реальных условиях эксплуатации не превышает 90 градусов на подаче и 60 градусов на обратке. Во избежание скачков давления и температуры, а также для того, чтобы продлить срок службы насоса и упростить его обслуживание, агрегат устанавливается на трубе обратки.


Насос, установленный по правилам

Бытовые насосы чрезвычайно уязвимы к примесям в воде, а также к ее химическому составу. Для задержания твердых частиц нужно перед насосом устанавливать грязевые фильтры и периодически их чистить. Даже в автономной системе возможны загрязнения – это накипь, возможно – ржавчина, другой осадок, который в виде взвеси циркулирует по трубам.


Грязевые фильтры

Жесткая неподготовленная вода – еще один фактор, сокращающий срок службы агрегата. Как выбрать бытовой циркуляционный насос для отопления правильно, если все они настолько чувствительны к качеству теплоносителя? Решать проблему нужно с другой стороны, а именно использовать только специально подготовленную воду, ведь от низкого качества страдает не только насос, но и все остальное оборудование.


«Грязевик» после полугода эксплуатации

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Характеристики первых пяти моделей насосов для теплоснабжения

ПроизводительGrundfosВитязьOasisGrundfosGrundfos
МодельUPS 25-40 180ЦН-25-4CN 25/4UPS 25-60 180ALPHA2 25-60 180
Тип насосациркуляционныйциркуляционныйциркуляционныйциркуляционныйциркуляционный
Тип роторамокрыймокрыймокрыймокрыймокрый
Производительность2,93 куб.м в час3 куб.м в час3,6 куб.м в час4,35 куб.м в час2,8 куб.м в час
Напор4 м4 м4 м6 м6 м
Мощность45 Вт72 Вт72 Вт60 Вт34 Вт
Материал корпусачугунчугунчугунчугунчугун
Диаметр резьбы1 1/2″1 1/2″1 1/4″1 1/2″1 1/2″
Температура жидкостиот 2 до 110 град.от -10 до 110 град.от -10 до 110 град.от 2 до 110 град.от 2 до 110 град.
Вес2,6 кг3 кг2,68 кг2,6 кг2,1 кг

Настройки режима: возможные скорости

Современные циркуляционные модели насосов оснащены системой управления. С помощью нее пользователь может установить режим работы устройства в зависимости от поставленной цели. Преимущественно предлагают три варианта скорости. При ее увеличении насос потребляет больше электроэнергии, поэтому нужно выбирать оптимальный режим.

Скорости определяют количество тепла и температурный режим в помещении. Для поддержания микроклимата в комнатах при сильном охлаждении насос работает с увеличенной скоростью. Если в помещении достаточно тепло, можно установить скорость на минимум.



Управление циркуляционным насосом осуществляется через рычаг. Он размещен на корпусе в доступном месте, чтобы вы легко могли устанавливать параметры работы устройства в зависимости от температуры помещения. Помимо ручного управления есть модели с автоматикой. Они подстраиваются под температуру в комнате и самостоятельно переключаются на нужный скоростной режим. За счет этого в частном доме всегда тепло и уютно. Автоматическая система насоса адаптируется под наружный воздух.

Устройство Беламос

При ответе на вопрос, какую систему циркуляции лучше всего выбрать, важно рассмотреть аппарат Беламос. Этот производитель на Российском рынке является ведущим, он поставляется большое количество хорошего оборудования для отопления дома

Особой популярность пользуется модель Беламос BR 25/4 G.

Стоимость на устройство по Москве доходит до 2100 тысяч рублей. Устройство может выдерживать нагрев жидкости до 110 градусов Цельсия, максимальный напор доходит до 4,5 метров, а пропускная способность — 2,8 кубометров воды. К основным достоинствам такого устройства относят: возможность монтирования в вертикальном либо горизонтальном положении, приемлемая для многих пользователей стоимость, бесшумность при работе, высокое качество конструкции.

Originally posted 2018-07-04 08:13:41.

Как выбрать циркуляционный насос

Мы уже знаем, какими бывают помпы и для чего вообще они нужны. Осталось рассмотреть очень важный вопрос – как выбрать насос для отопления. Здесь следует ориентироваться на технические характеристики оборудования и характеристики отопительного контура. Подбор циркуляционного насоса для системы отопления начинается с измерения общей длины всех установленных труб, что поможет нам вычислить напор.

Простая формула расчета мощности помпы для отопления.

Проще всего рассчитать мощность на упрощенной формуле – в небольших частных домовладениях высокая точность не нужна. Предположим, что длина всех труб для дома 120 кв. м у нас получилась 80 метров. В используемой нами формуле напор насоса должен составлять 0,6 м на каждые 10 метров трубы. Делим 120 на 10 и умножаем на указанное выше значение – расчет насоса показывает, что нам нужен напор 4,8 м.

Далее нужно определить производительность. Для этого необходимо уточнить мощность используемого котла. Если в доме стоит котел с максимальной мощностью 25 кВт, необходимо купить помпу с производительностью 25 л/мин. Выбирая оборудование в магазине, загляните в его паспортные данные и убедитесь, что характеристики соответствуют полученным выше условиям.

Выбор насоса для системы отопления предусматривает ознакомление и с такой характеристикой, как температура в контуре. Наиболее дорогие и выносливые агрегаты могут работать с теплоносителем, нагретым до +130 градусов. Золотая середина – это +110 градусов. Самые дешевые модели созданы для работы при температуре до +90 градусов. А учитывая привычку производителей приукрашивать характеристики, уменьшите все эти цифры на 10-15 градусов.

Также необходимо учитывать, что представленные температурные режимы чаще всего являются пиковыми – длительная работа на пике не прибавит технике здоровья. Поэтому по тепловому режиму необходимо сделать запас.

График характеристик циркуляционного насоса.

Для того чтобы правильно выбрать циркуляционный насос для отопления, следует заглянуть в технический паспорт и ознакомиться с нарисованным там графиком – на его осях указаны напор и расход. Здесь необходимо удостовериться, что полученные нами данные (производительность и напор, образующие рабочую точку) лежат примерно в середине оптимальной зоны на графике (можно чуть ниже). Если рабочая точка находится ниже оптимальной зоны, циркуляция будет затруднена, если выше – избыточна (приводит к нарушению работы отопления и к повышенному расходу электроэнергии).

В многоскоростных моделях циркуляционных насосов обращайте внимание на график, соответствующий минимальной скорости – в этом режиме помпы работают не на износ и характеризуются минимальным уровнем скорости.

Разбираясь в вопросе о том, как подобрать насос, мы забыли упомянуть о регулировке его производительности. Для этого оборудование оснащается электронными модулями. Регулировка выполняется двумя методами:

  • Ступенчато – в таких моделях используются самые простые управляющие модули. Количество ступеней – не больше трех (в большинстве случаев);
  • Плавно – здесь мы видим модули с точной электроникой, позволяющие плавно увеличивать количество оборотов и поднимать производительность с минимальным увеличением уровня шума.

В принципе, для работы в домашних системах отопления достаточно циркуляционного насоса со ступенчатой регулировкой (помним о графиках). Если зима выдастся холодной, просто установите ручку регулировки на следующую ступень (на последней ступеньке помпы ощутимо шумят).

Технические описания циркуляционных насосов

Любой насос должен подбираться индивидуально. Технические параметры агрегата выбирают в соответствии с его назначением. Описание и возможности насосов фиксируются в техническом паспорте. Также вы можете узнать характеристики у продавца.

На выбор модели циркуляционного насоса влияют:

  1. Максимальный напор. Это расстояние, на которое система может поднять жидкость. Напор играет большую роль при обогреве многоэтажных зданий. Нужно не только рассчитать максимальное расстояние, на которое жидкость в системе должна подняться, но и предусмотреть запас. Он необходим для противостояния гидравлической силе в трубах. Чаще всего для многоэтажных домов выбирают модели циркуляционных насосов с максимальным напором до 8 метров.
  2. Скорость. Определяют, какое количество теплоносителя удастся перекачать за минуту или в час. Этот показатель очень важен для расчетов проектировщика.
  3. Размеры патрубков. Они просчитываются с расчета подсоединения к трубопроводу. Самые популярные диаметры – 2,5 и 3,2 см.
  4. Длина. От этого показателя зависит место, где вы сможете установить насос.

Любителям экспериментов на заметку

Интересная особенность – некоторые производители (Wilo, Hoffmann и пр.), теоретически допуская работу со смесью воды и этиленгликоля (доля последнего не должна превышать 50%), перестраховываются в отношении своих гарантийных обязательств. Такой вывод сделан на основании того что одни немцы, предупреждают (в инструкции) пользователя о некотором увеличении нагрузки на двигатель циркуляционного насоса. И рекомендуют выбирать оборудование помощнее. А другие, разрешая использование такой же пропорции, добавляют – уже при 20% гликоля в смеси необходимо проверять рабочие характеристики ЦН. Что очевидно указывает на отсутствие лабораторных расчетов для работы насоса с водогликолевой смесью. Хотя, на деле, проблем при работе с токсичным теплоносителем может быть значительно больше.

Неисправности и как их устранить

В процессе работы циркуляционного насоса могут возникнуть проблем. Одна из них — солевые отложения на крыльчатке, при применении воды — как теплоносителя. Особенно процесс активируется при нагреве воды свыше 55 градусов. Поэтому, большинство моделей имеют терморегулятор, он отключает прибор, чтобы вода остыла до требуемого градуса.

Но даже при этом, соль всё же понемногу будет скапливаться. При работе системы, данный факт существенно не влияет на насос. Но вот при включении тёплого водяного пола после длительного простоя, насос может выйти из строя, так как соль забивает ротор. Проблема решается легко, необходимо вручную произвести прокручивание крыльчатки.

Ещё один момент, который может возникнуть — завоздушивание. Причина образования пробок из воздуха в трубопроводе или агрегате, кроется в неправильном монтаже или эксплуатации оборудования. Избежать это можно несколькими путями:

Удалив пробки воздуха в трубах магистрали — делается это до момента включения нагрева; Установив сепараторы или воздушные клапаны; Проводя периодические обслуживание оборудования — это особенно важно сделать при появлении неотапливаемых зон. Чтобы не возникали воздушные пробки, нельзя проводить резкую смену температурного уровня и давления в системе

Чтобы не возникали воздушные пробки, нельзя проводить резкую смену температурного уровня и давления в системе.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью

В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Виды насосов

Перед тем, как начинать думать о том, как установить водяной насос на отопление, надо бы сначала узнать о том, какие же они бывают.

Всего насосы бывают двух типов, которые зависят от внутреннего устройства. Первыми идут насосы, в которых роторная часть не соприкасается с водой – сухие насосы.

Огромным плюсом таких насосов является уровень КПД, который они могут обеспечить при работе, а он, на секундочку, доходит до 90%.

  • Второй вид насосов имеет «мокрую» роторную часть, которая имеет полный контакт с водой. Такие насосы уже не настолько эффективны, ведь они редко могут обеспечить уровень КПД выше 60%.

Для многих выбор сейчас показался очевидным, но еще рано об этом говорить. Самое интересное заключается в шуме, который издают оба этих вида насосов.

Второй, менее эффективный на бумаге насос, работает практически бесшумно, в то время, как сухой насос довольно громкий во время работы.

О чем это говорит? Такие характеристики указывают на то, что для квартир стоит брать только сухие насосы, которые работают практически бесшумно, а значит без проблем могут стоять в жилой комнате, не создавая дискомфорта.

С другой стороны, есть смысл и в подключении водяного насоса к отоплению и первого типа. Да, он шумнее, но эффективнее, а какое нам дело до шума, если насос будет стоять в отдельной котельной? Есть над чем подумать при выборе.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

  • Имеют высокий КПД — порядка 80%. И это основной их плюс.
  • Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
  • Срок эксплуатации порядка 3 лет.
  • При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
  • Обслуживания не требуют.
  • Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
  • Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

2 Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
