Лидер на рынке приборов учета электроэнергии — однофазный счётчик Меркурий: подробный обзор моделей

Разновидность устройств

Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

Итак, на сегодняшний день существуют следующие типы приборов учета:

  1. Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: .

  2. Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.

  3. Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.

  4. Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
  5. Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.

  6. Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.

  7. Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.

Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

Советы экспертов

Меркурий 202.5 5-60А/220В кл.т.1,0

Однотарифный счетчик Меркурий 202.5 по праву занимает свое место в этом рейтинге, современный прибор с классическим дизайном отвечает всем требованиям покупателей. Судя по отзывам, устройство может работать при низких температурах и высокой влажности (-45/90%). Прибор имеет технологический запас по классу точности, что гарантирует правильность показаний. В технологию прибора заложен шунт для измерения тока, а импульсный выход позволяет использовать счетчик как автономно, так и в системе АСКУЭ.

Производитель гарантирует непрерывную работоспособность устройства на протяжении 30 лет. Также стоит отметить скромные габаритные размеры и небольшую массу. За столь невысокую стоимость, вы получите исправно работающий электросчетчик, который можно установить хоть на лестничной площадке, хоть в неотапливаемом погребе.

Достоинства:

  • Низкая стоимость;
  • Механическая индикация;
  • Высокая точность показаний;
  • Прибор можно установить самостоятельно;
  • Долговечность.

Недостатки:

Иногда бывают заводские браки.

Простой в эксплуатации, счетчик Меркурий 202.5 понравится тем, кто ищет современный прибор, выполняющий свои непосредственные функции. Конечно, устройство не поддерживает многие опции, но для установки на даче или в гараже он идеален.

Преимущества прибора

Производитель предлагает продукцию со следующими достоинствами:

  • защитой от постороннего воздействия;
  • привлекательным исполнением корпуса и экрана;
  • компактными габаритами;
  • удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
  • возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
  • наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
  • доступной ценой;
  • соответствием установленным государственным стандартам по точности измерения;
  • функцией записи основных характеристик во встроенной памяти;
  • энергонезависимости по причине наличия автономного питания;
  • долговечности и продолжительного интервала между поверками.

Счетчики Меркурий разновидности

Изначально хотелось бы рассказать обо всех счетчиках, которые сейчас набрали особую популярность на территории нашей страны. Сразу стоит отметить, что производитель счетчика Меркурий компания Инкотекс, которая уже крепко закрепилась на нашем рынке и производит не только счетчики, но и другое электронное оборудование. Итак, лучше счетчики Меркурий:

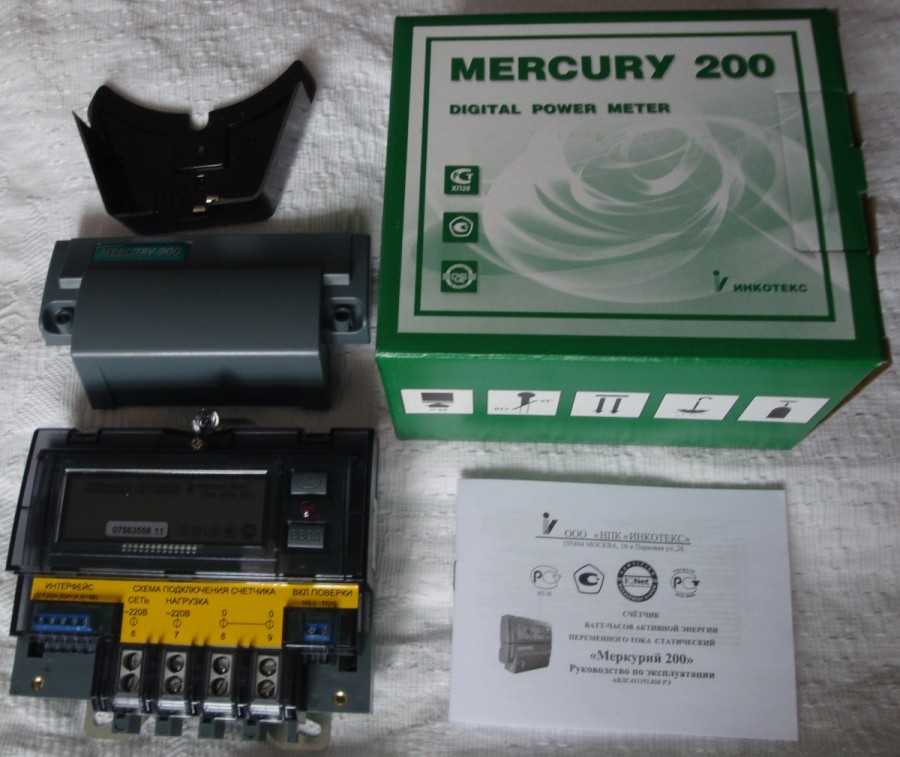

Счетчики Меркурий серии 200 – такие устройства используются в однофазных сетях с частотой переменного тока в ГЦ, номинально напряжение составляет Вольт, учет электроэнергии однотарфный.

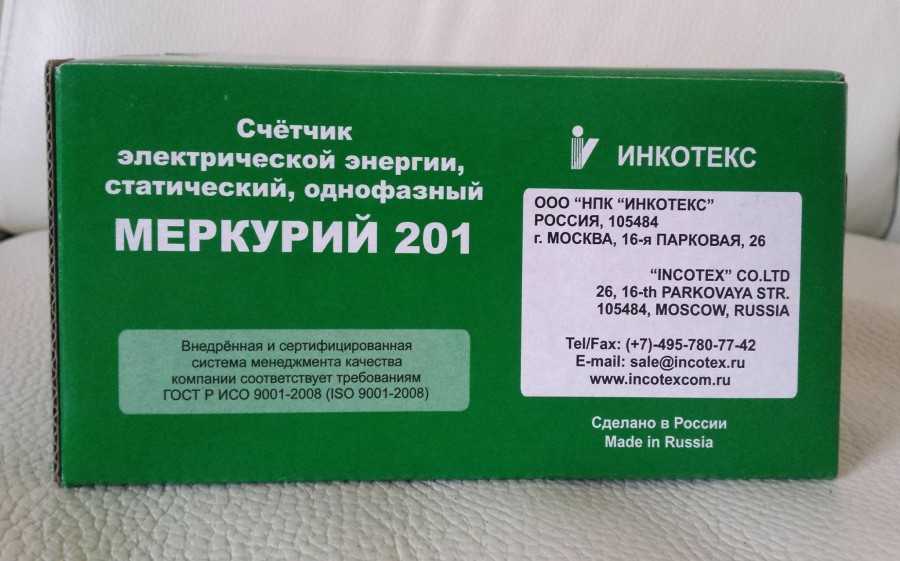

Счетчики Меркурий 201 считаются самыми популярными, они получили широкое распространение и применяются в качестве основных устройств для учета электричества на предприятиях и в частных домах. Такие устройства считаются самыми функциональными и могут быть одно/двухфазными и одно/многотарифными. Конструкция счетчика получилась качественной, ведь она защищена от любого взлома. Такие счетчики получили еще несколько серьезных типов в зависимости от сферы своего применения. Узнайте о том, стоит ли устанавливать двухтарифные счетчики в доме.

Можно выделить следующие типы:

  1. 201,2.
  2. 201,5.
  3. 201,22.

Выше перечисленные типы рассчитаны на номинальный ток в 5А, максимальный рабочий ток составляет 60А.

Типы: 201.4, 201,6 рассчитаны на номинальный ток 5 и максимальный 80А. Они применяются для учета расхода большого количества электроэнергии.

Если говорить за существенные отличия таких счетчиков, то стоит отметить тот факт, что у них разное отображение расходуемой электроэнергии.  На моделях 201,4 и 201,22 установлен цифровой индикатор, механический циферблат установлен на моделях 201,5 и 201,6.

Срок службы таких счетчиков Меркурий составляет 30 лет, такими показателями редко могут похвастаться схожие устройства учета. Гарантия от производителя идет на три года, ее вполне хватает, ведь любые проблемы с электрическими приборами учета энергии видно через несколько месяцев. Проверку счетчики Меркурий должны проходить каждые 15 лет, в некоторых модификациях таких счетчиков этот срок может изменяться, все это нужно просматривать в его характеристиках.

Видео обзор счетчика Меркурий

https://youtube.com/watch?v=nZW0itCd-mk

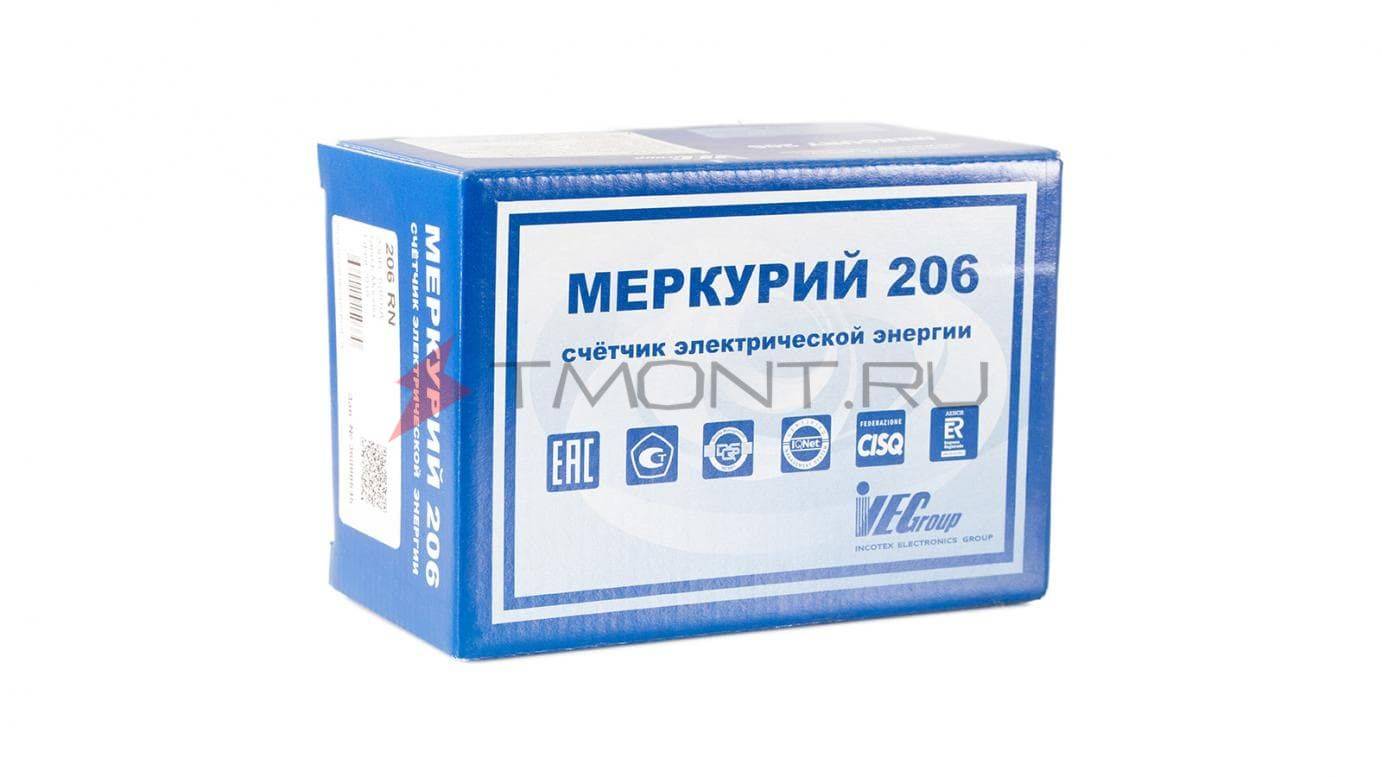

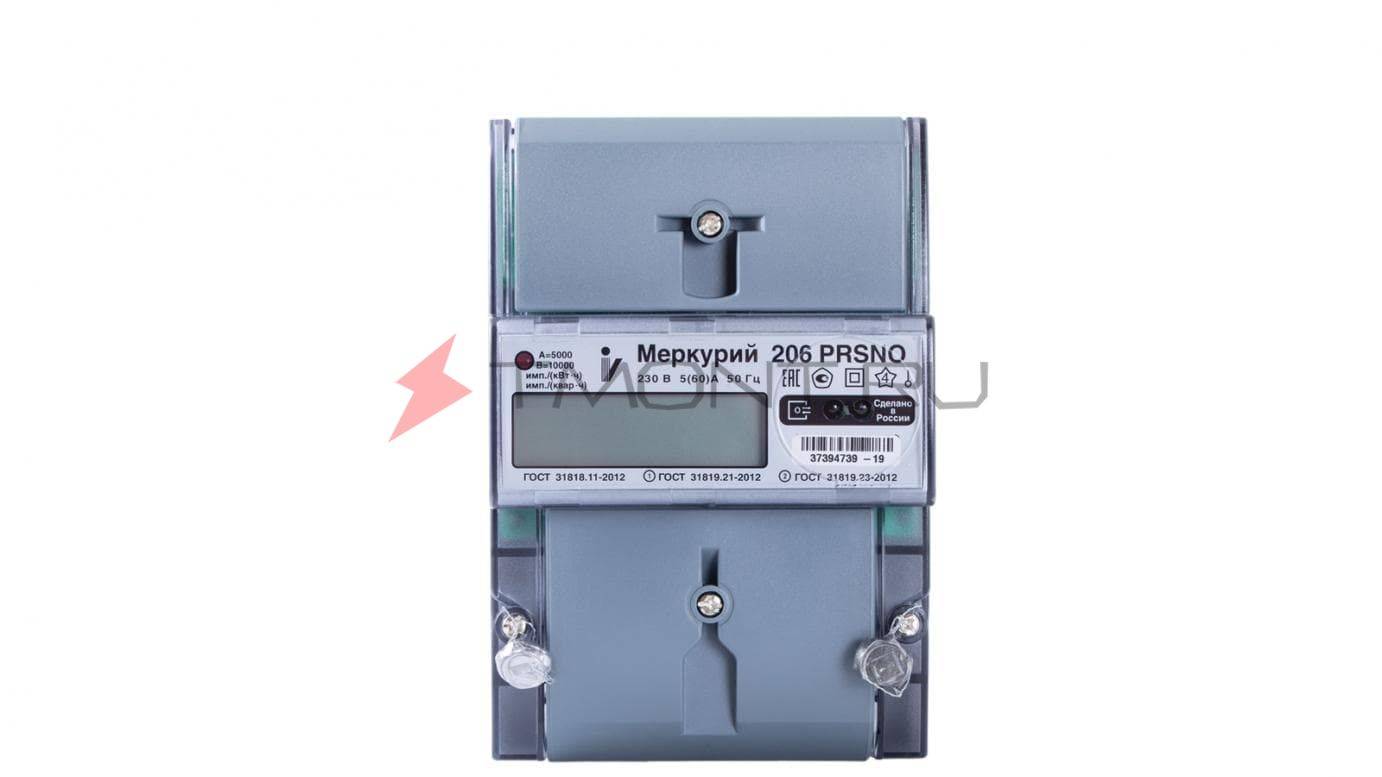

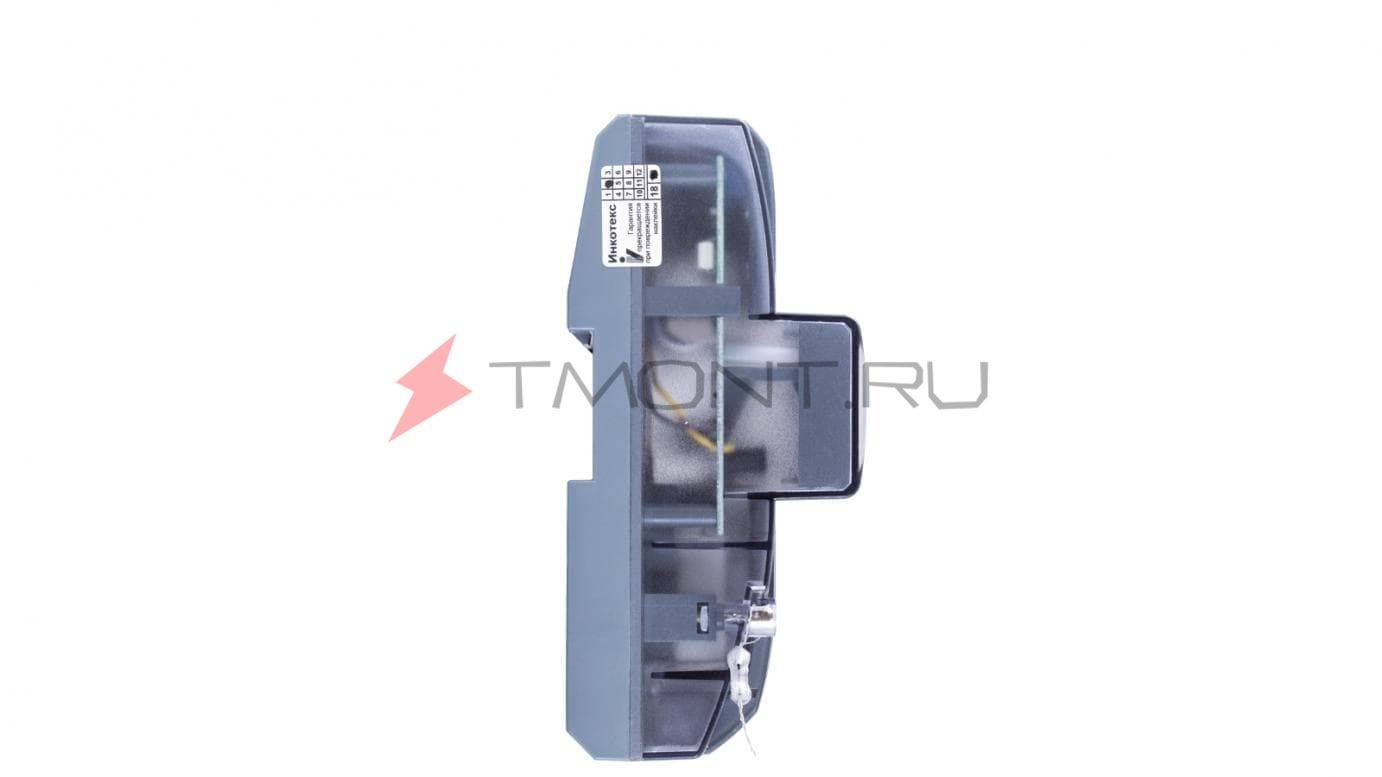

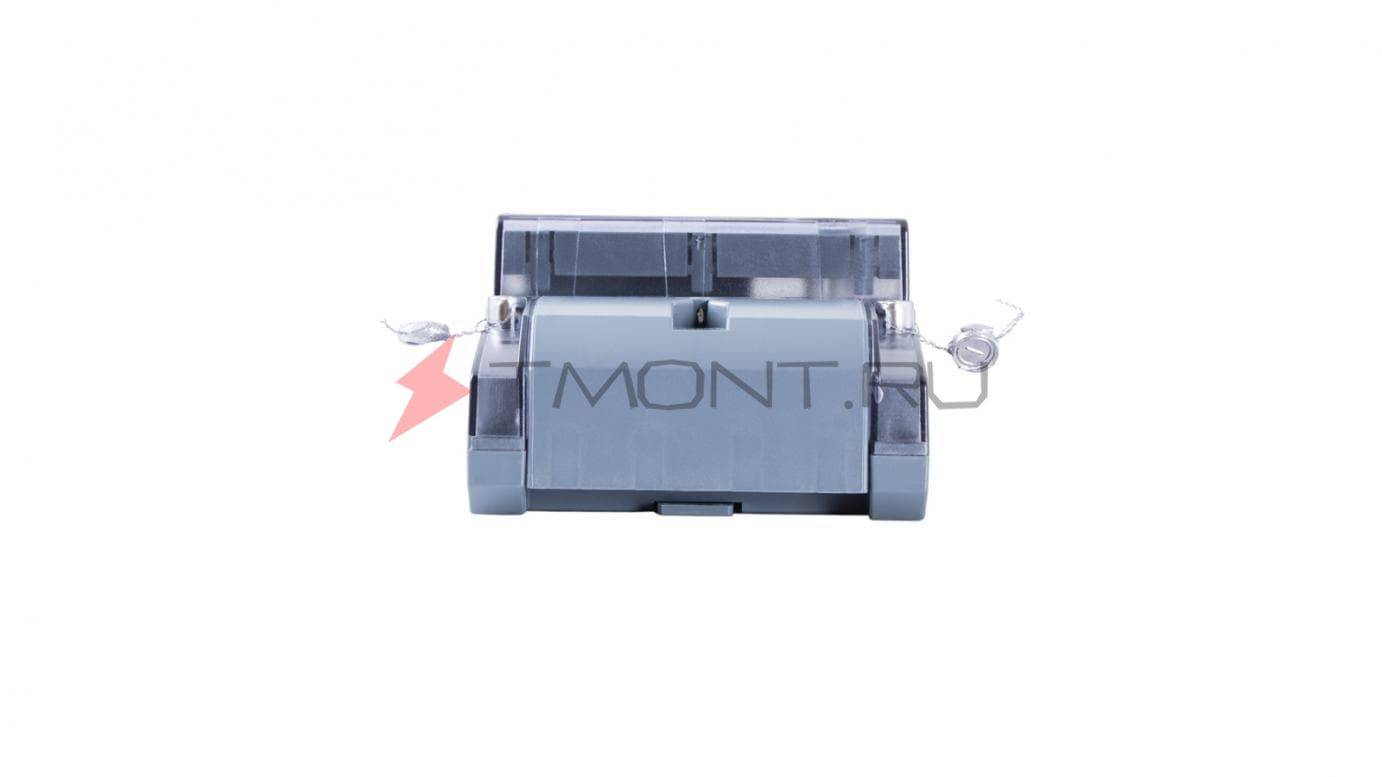

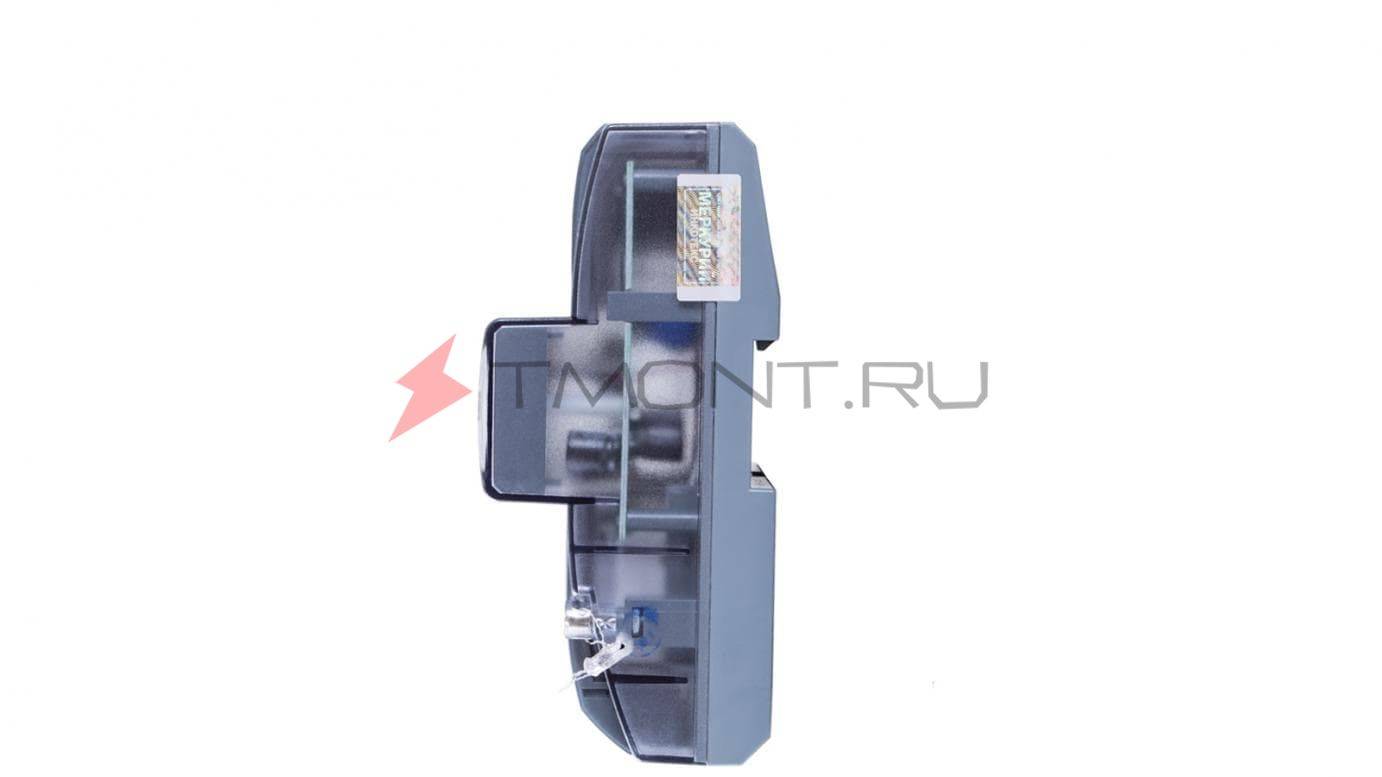

Меркурий 206 PRSNO 5-60А, 230В Электросчетчик однофазный, многотарифный

  • Характеристики
  • Описание
  • Вопросы
  • Отзывы
  • Файлы
Характеристики Меркурий 206 PRSNO 5-60А, 230В Электросчетчик однофазный, многотарифный

Однофазный, два провода L, N — 220В

Трехфазный, четыре провода L1, L2, L3, N — 380В

Период между метрологическими поверками, отметку о дате поверке можно найти в паспорте на измерительный прибор или в свидетельстве о поверке.

Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Особенности

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

  • энергия всего от сброса показаний;
  • энергия на начало текущих и 180 предыдущих суток;
  • энергия на начало текущего и 48 предыдущих месяцев.

Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.

Каждый месяц года программируется на индивидуальное тарифное расписание.

Измерение параметров электрической сети:

  • мгновенные значения активной, реактивной и полной мощности;
  • действующие значения тока и напряжения;
  • частота сети;
  • коэффициент мощности.

Профиль мощности с временем усреднения 30 минут и глубиной хранения 6 месяцев.

Фиксация максимумов тока, напряжения, активной и реактивной мощности.

Ведение журналов событий.

Внешнее питание интерфейса RS-485 для оптимизации цены системы для многоквартирных домов.

Беспроводные интерфейсы LoRa и Zigbee для построения систем АСКУЭ.

Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.

Наличие встроенного реле на 60 А.

Энергонезависимая электронная пломба.

Запись несанкционированных воздействий в нестираемые журналы событий.

Индикация параметров на ЖКИ при отключенном питании.

Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.

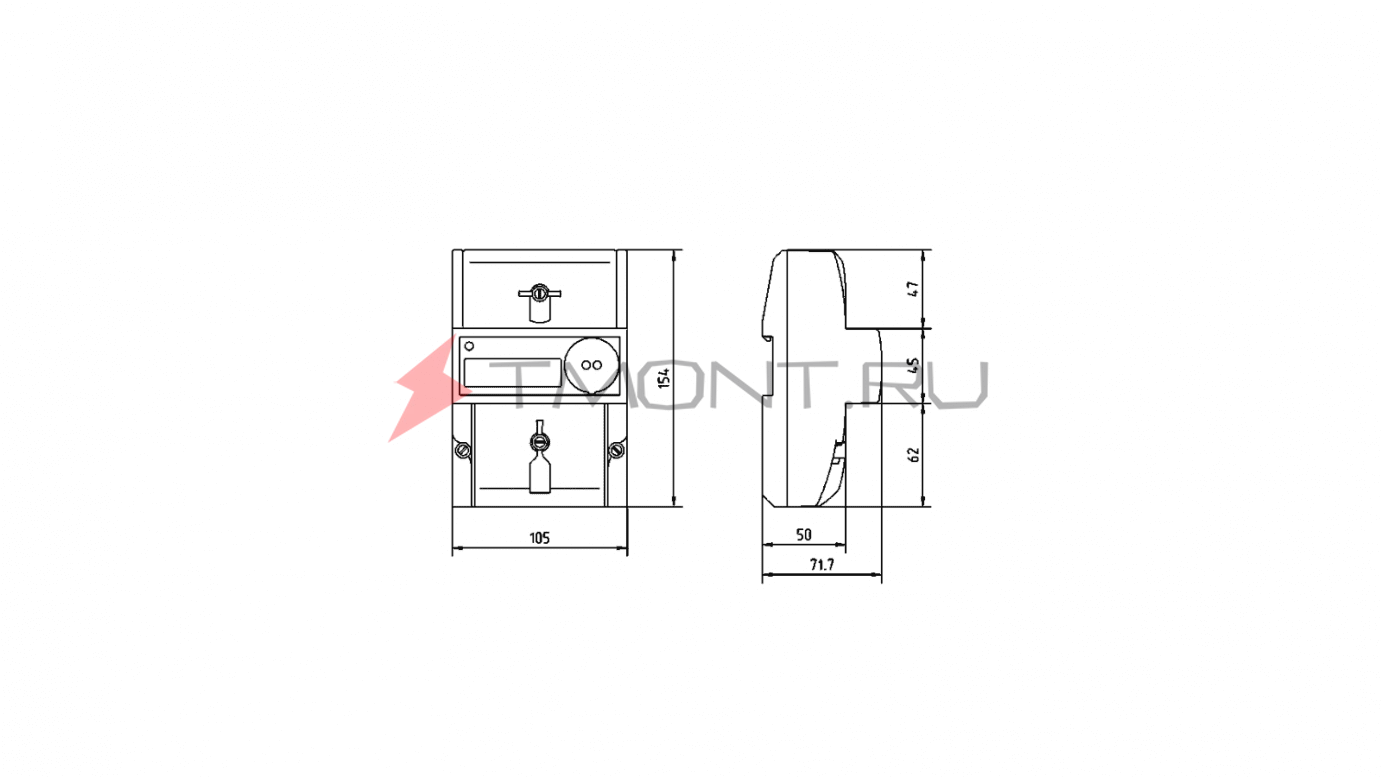

Малогабаритный корпус с креплением на DIN-рейку.

Плюсы и минусы

В ходе эксплуатации двухтарифный счетчик электроэнергии производит расчет израсходованных киловатт с 07:00 утра до 23:00 вечера по обычному тарифу, а в период с 23:00 до 07:00 утра вполовину дешевле. Поэтому основная выгода такого прибора учета электроэнергии даст о себе знать при работе оборудования в ночное время суток. К основным преимуществам использования двухтарифных моделей следует отнести:

  • Экономия средств – основной плюс для населения заключается в возможности экономии денег на оплату счетов. Несмотря на то, что установка двухтарифного счетчика электроэнергии требует от потребителя приобретения прибора учета электрической энергии, он окупиться уже через 1 — 2 года активной работы.
  • Перераспределение нагрузки – в виду возможности платить меньше, жильцы, как правило, стараются включать в работу наиболее мощную технику после 23:00. В это же время устанавливают максимальный режим для систем электрического отопления, запускают стиральную машину или хлебопечку. Вариантов для реализации двухтарифного потребления достаточно много и каждый человек должен рассматривать возможность его реализации в индивидуальном порядке.
  • Снижение вероятности дефицита мощности в пиковые периоды потребления – в масштабах поселка, города или конкретной электростанции перераспределение нагрузки позволит избежать просадки напряжения и перегрузки системы. Что, в свою очередь, скажется на качестве и долговечности работы электроприборов.
  • Уменьшение количества перегрузок электрооборудования на трансформаторных подстанциях. Что снизит частоту аварийных отключений, время на восстановление нормальной работы системы, обесточивание потребителей в ходе АЧР.

Но, кроме плюсов в эксплуатации двухтарифных электросчетчиков, можно выделить и некоторые недостатки. Так, реальная экономия возможна лишь для тех потребителей, которые способны обеспечить ночной режим работы электрооборудования. В противном случае двухтарифный электросчетчик может и не окупиться.

Также следует отметить, что не во всех городах и районах возможно использование двухтарифной системы расчета за израсходованную электроэнергию. Так как данная функция регулируется на государственном уровне, льготную стоимость могут отменить в любой момент, тем более что вопрос об этом уже поднимался. При использовании завышенного дневного тарифа в некоторых регионах результат экономии может сводиться к 10 – 15%. Поэтому перед установкой необходимо рассчитать целесообразность такой замены.

Однотарифные модели

Экономическая нецелесообразность, долговечность и простота замены оборудования могут стать весомыми аргументами в пользу какой либо однотарифной модели.

Подобные счётчики призваны быть востребованными в случае:

  • категорического нежелания переходить на многотарифный учёт;
  • замены старой или вышедшей из строя индукционного модели на современный образец;
  • по требованию энергосбытовой организации, создающей собственную АСКУЭ.

Подобные счётчики представляют собой современные полупроводниковые конструкции с различными функциональными возможностями:

Оборудование серии 201,5 аналогично серии 201,05 согласно ТУ изготовителя.

Примите во внимание: габаритные параметры 202 серии совпадают с параметрами старых индукционных счётчиков. При отрицательной температуре у ЖК-дисплеев повышается инерционность, хотя работоспособность большинства счётчиков лежит в диапазоне — 450 550

При отрицательной температуре у ЖК-дисплеев повышается инерционность, хотя работоспособность большинства счётчиков лежит в диапазоне — 450 550.

Разновидности приборов учета

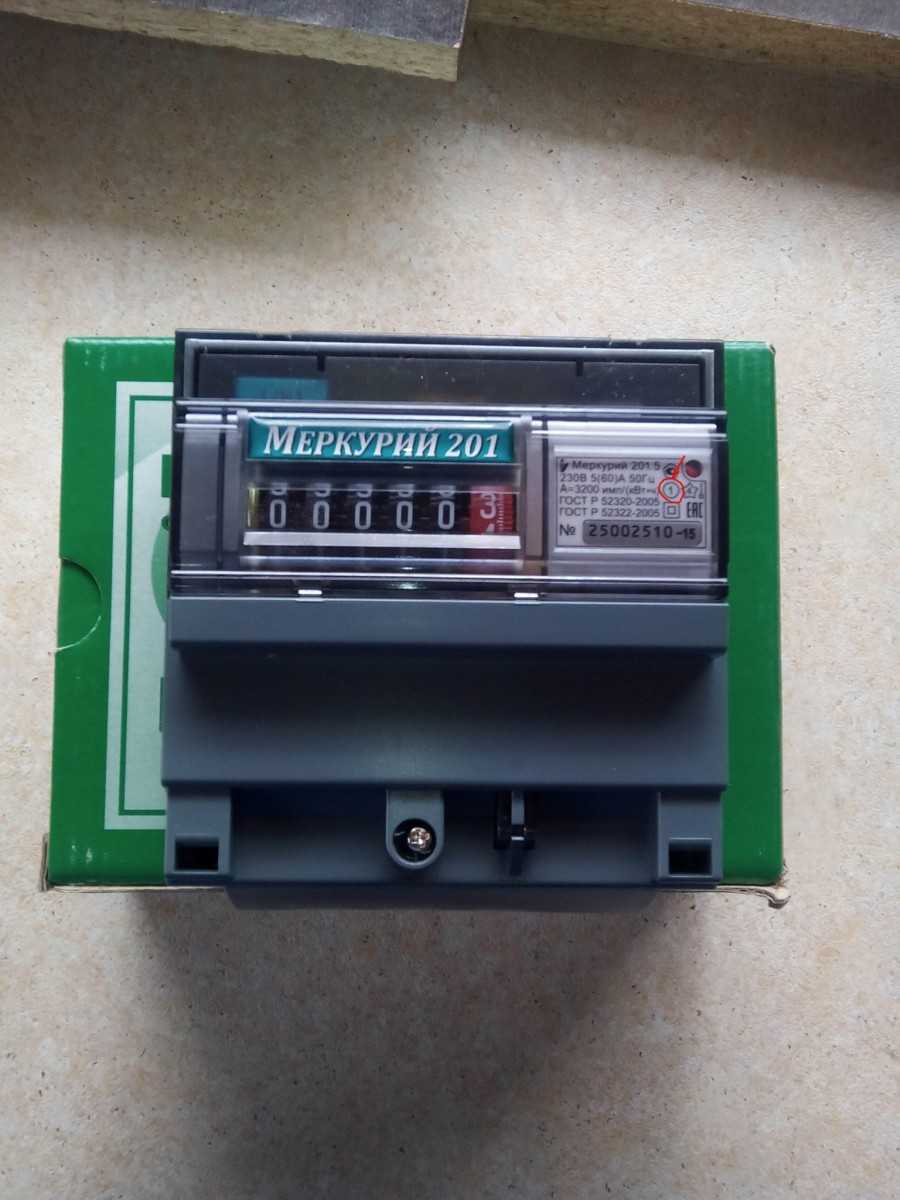

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

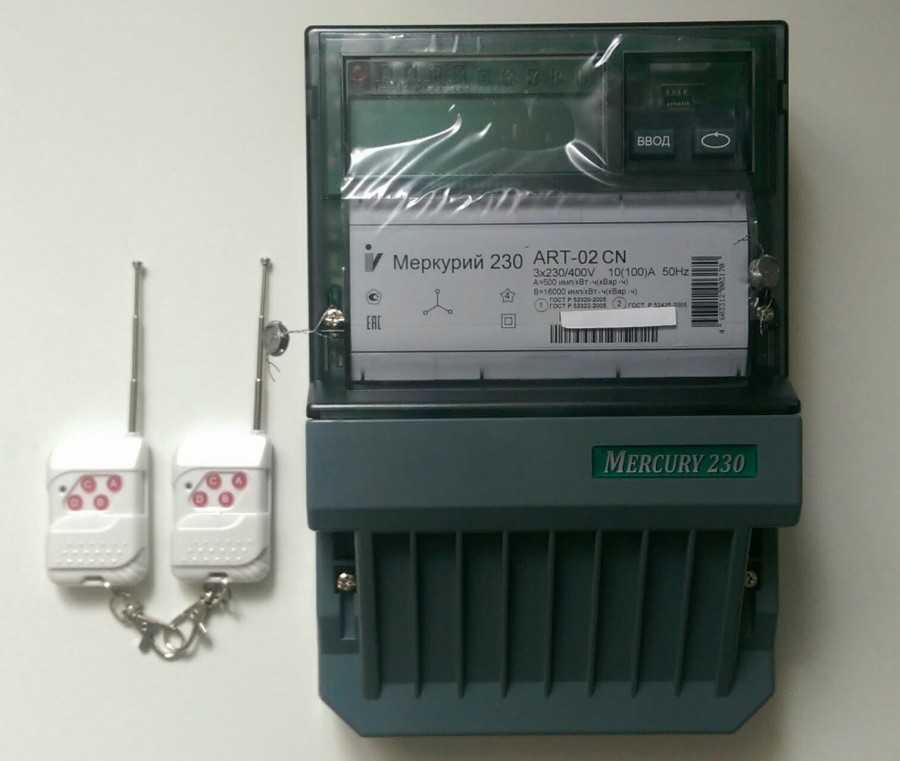

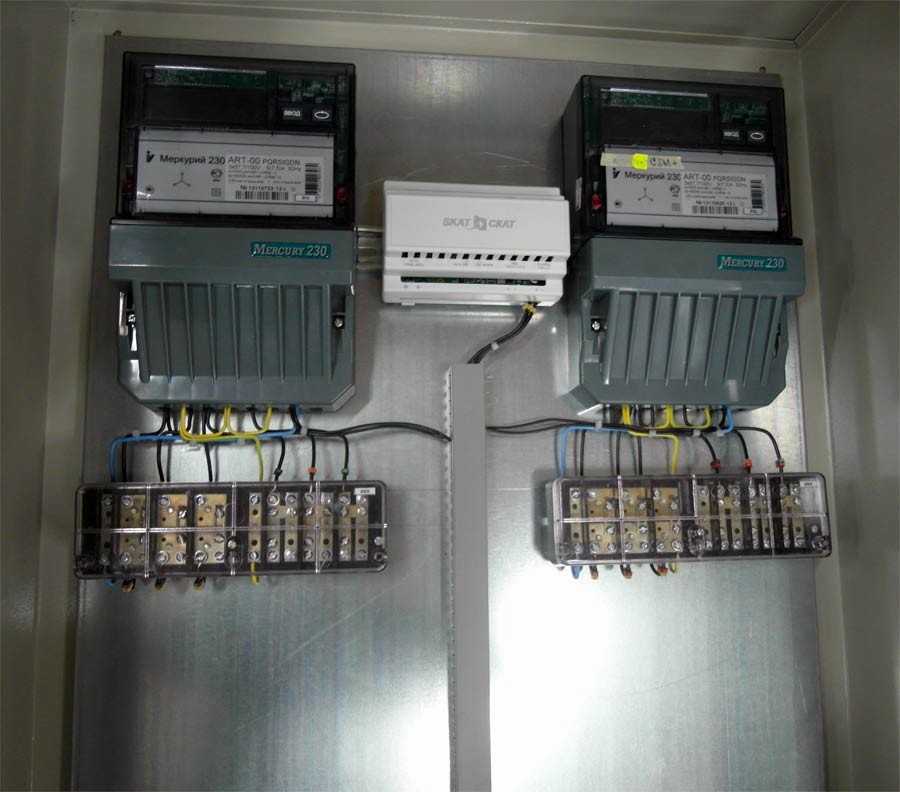

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус;
  • заземляющее устройство;
  • контактная колодка;
  • крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.
  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

Конструкция Меркурия

Данные устройства получили совсем не большой корпус, который отлично смотрится в любом интерьере. Если говорить за особенности крепления, то здесь производители продумали абсолютно все возможные мелочи. Крепить и использовать его в дальнейшем довольно просто.

Корпус вскрыть невозможно за счет отсутствия всех болтов, так что, никто не сможет проникнуть в него.  Плюс ко всему, он совсем не боится влаги, поэтому его можно устанавливать даже в подвальных помещениях (где влажно, но немного воды).

Хочется отметить, что счетчики модели 201,22 получили современный встроенный PLC-модем, который исключает любую возможность хищения и просто показывает реальный расход электрической энергии.

Технические параметры

Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность.

Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно.

Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:

  • расширенный масштаб действующих температур;
  • технологический ресурс по виду точности;
  • различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
  • небольшое собственное потребление энергии;
  • имеет как ручной, так и автоматический способ снятия показаний;
  • не позволяет хищение энергии при неисправности подключения токового ряда.
  • счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.

Конструкция счётчика такова:

  • корпус;
  • контактная колодка;
  • защитная крышка соединительной колодки;
  • устройство управления, определения и учета.

Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.

Как устроен трёхфазный счётчик электроэнергии, по какому принципу он работает

Такие приборы учёта могут быть аналоговыми или цифровыми. Принцип их работы схож, с небольшими различиями. Попробуем с ними разобраться.

Начнём с аналогового прибора учёта электроэнергии. Здесь ток, проходя через катушку, создаёт магнитное поле, которое вращает алюминиевый диск. От него вращение передаётся на ролики, которые и отсчитывают количество израсходованных киловатт-часов.

Основным узлом цифрового счётчика электроэнергии является АЦП – аналогово-цифровой преобразователь, передающий импульсы на микропроцессор, который и просчитывает потраченные киловатты.

Современные приборы учёта очень компактны и аккуратныФОТО: cable.ru

Уличные счетчики электроэнергии для частного дома и дачи

ЛЭМЗ ЦЭ-2726-СОЛО-G05

Прибор рассчитан для работы на улице в интервале температур от –15 до +40°С. Контактный ряд находится также под герметичной съемной крышкой. В устройстве имеется стопор реверса и защита от постороннего доступа.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханика
  • Стоимость: 900 – 950 руб
  • Недостатки: не обнаружено

Энрон ТОПАЗ 103-5(60)1-ШР1Э-О4

Двухтарифный счетчик электроэнергии Топаз рассчитан на работу в сети с силой тока до 50 А и возможностью дифференцированного учета по трем тарифам. Тип интерфейса имеет специальное обозначение RS 485, что говорит о совместимости его функционала с системами АИИС КУЭ (Автоматизированная система коммерческого учёта электроэнергии). Передняя приборная панель герметично закрыта крышкой из прозрачного пластика. Сзади корпуса имеются пазы для легкой установки счетчика на DIN-рейку.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 2
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 1200 – 1300 руб
  • Недостатки: непрочный корпус

Тайпит НЕВА МТ 324 1.0 A OS 26 5(60) А

Марка Тайпит, это петербуржский концерн с множеством производственных филиалов на территории РФ. Его продукция поставляется и за рубеж. Модель МТ-324-1A является новой разработкой. Прибор рассчитан на работу в однофазной сети с силой тока до 50 А. Электроника надежно защищена от внешних электромагнитных воздействий и неблагоприятных погодных условий. Это отличное решение для уличной установки на территории частного дома.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 4
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 3229 – 3400 руб
  • Недостатки: не обнаружено

Меркурий 231ART 01-Ш

Лучший двухтарифный счетчик — Меркурий 231ART 01-Ш. Он отличается высокой точностью измерений. При возникновении неисправностей, в системе счетчика автоматически запускается режим самодиагностики, и по кодам ошибок можно легко определить причину сбоя и быстро восстановить функционал.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 2
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 2450 – 2800 руб
  • Недостатки: не обнаружено

ISKRA ME382-D2 10(100)A

Электросчетчик ISKRA ME382-D2 спроектирован и изготовлен в соответствии с международными стандартами ISO-9001 и ISO-14001. Электросчетчик обеспечивает учет параметров электроэнергии гораздо лучше, чем требует европейский стандарт IEC-62053-21.

Измерение активной энергии ведется в 2-х направлениях, реактивной энергии — в 2-х направлениях плюс по 4 квадрантам. Счетчик измеряет полную энергию и мощность, а также мгновенные значения фазных напряжений, силы тока, частоты и коэффициента мощности. В функционал прибора входит регистрация сумм принятой / отданной энергии и мощности.

В счетчике есть возможность использования тарифного расписания для регистрации активной энергии и максимальной мощности (8 тарифов, 12 сезонных и 12 недельных программ, 16 масок, 16 режимов). Накопленные данные будут передаваться по раздельным каналам через SM/GPRS-модем или M-Bus /протокол DLMS/IDIS.

Эта марка счетчиков предназначена и для бытового использования, и для промышленного в пределах температур от –40°С до +70°С. Для защиты прибора и обеспечения правильной работы есть фольгированный экран и аварийный силовой контактный размыкатель. Прибор абсолютно надежен, так как выполнен с защитой от пыли, воды и грязи по классу IP54. Возможна установка этого счетчика на улице. Модель ME382 отлично подойдет для больших домов с интенсивным использованием электроприборов.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 8
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 25000 – 27700 руб
  • Недостатки: сложный функционал, высокая цена

Iek CCE-3C1-3-01-3

Трехфазный экономичный эл. счетчик модели Star имеет аналоговую шкалу учета и светодиодную индикацию режимов работы. На задней панели имеются пазы для крепления прибора на динрейку.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханический
  • Стоимость: 380 – 650 руб
  • Недостатки: не обнаружено

Защита от вмешательства в работу электросчетчика

Устройство данных приборов таково, что изменить показания, остановить учет невозможно. Что касается обнуления электросчетчика, то запись об этом остается в памяти счетчика, откуда удалить информацию пользователь не может. Единственно, что ему доступно – корректировка времени, обойти это ограничение не получится.

Считается, что можно остановить работу устройства при помощи неодимового магнита. Действительно, у ранних модификаций 200 серии имелся такой недостаток. В современных моделях имеется защита от подобного вмешательства в работу. Не рекомендуем проверять это на личном опыте, поскольку информация о попытке воздействия магнитом будет внесена в журнал прибора, что неминуемо приведет к неприятным последствиям для экспериментатора.
