Как выбрать мембранный бак

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.


Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой. Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

  1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
  2. Залить воду в трубы через водосчетчик.
  3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
  4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.


Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом. Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

  • D – показатель эффективности бака;
  • Е – коэффициент расширения жидкости (для воды – 0,0359);
  • V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

  • Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
  • Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
  • D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

  1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
  2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
  3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
  4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Установка

Монтаж расширительного бака осуществляется на любом участке отопительной системы, но предпочтительной является его установка перед насосом принудительной циркуляции. Монтаж может быть выполнен как с верхним, так и с нижним подключением.

Если в процессе работы окажется, что проектировщик допустил ошибку и принятого объема бака недостаточно для компенсации теплового расширения жидкости, вместо замены экспансомата на более объемный осуществляется монтаж второго бака меньших размеров.

В случае установки в системе отопительного котла со встроенным расширителем монтаж отдельного бака может не потребоваться. Также при рассмотрении различных вариантов установки следует помнить, что для снижения теплопотерь лучше выбирать то крепление, при котором подводящая магистраль будет иметь наименьшую длину.

Назначение расширительных баков для водоснабжения

Назначение расширительных баков заключается в поддержании постоянного давления в системе водообеспечения частного или многоквартирного дома. В зависимости от потребностей жильцов можно подобрать нужный объем бака.

Для водопроводной системы наибольшую опасность представляет гидроудар. Это резкое изменение давления в трубах. Различают положительный гидроудар, когда давление резко повышается, и отрицательный, в случае которого оно понижается. При положительном возможен прорыв труб из любого материала, после чего потребуется замена и дом не некоторое время будет отрезан от источника воды. Более 60% случаев повреждения магистрали происходит из-за положительного гидроудара. Происходит это следующим образом: когда в доме открыли кран, использовали некоторое количество воды, потом закрыли, жидкость в трубах по инерции продолжает течь в направлении крана, сталкивается с перегородкой и начинает течь в обратном направлении. Возникает две волны – встречная и обратная. Они сталкиваются и разрывают трубу.

Расширительный бак закрытого типа

Закрытые  баки или «мембранники» применяют в тех отопительных системах, где циркуляция теплоносителя обеспечивается насосом. «Мембранник» представляет собой герметичную емкость, в которой установлена специальная мембрана. Она изготавливается из технической резины. Бак для отопительной системы окрашен в красный цвет. Существует закрытый расширительный бак для организации горячего водоснабжения. Он, в свою очередь, окрашен синим цветом, а мембрана, установленная в нем делается из пищевой резины. Мембрана разделяет емкость на два отсека. В верхнем находится любой инертный газ или воздух, а нижний предназначен для излишков теплоносителя.

При росте температуры он попадает в емкость. Соответственно, объем газового отсека снижается, давление в камере с воздухом увеличивается и компенсирует повышенное давление в системе. Если же температура теплоносителя снижается, то происходит обратный процесс: теплоноситель при остывании сжимается, а воздух выталкивает его в систему. Мембрана может быть фланцевой (то есть сменной) или несменной. Несменная мембрана гораздо более выгодна в плане стоимости. Она жестко закрепляется по периметру емкости. Когда она находится в исходном положении, то является жестко прижатой к внутренней поверхности по причине того, что газ заполняет весь объем.

Для того, чтобы предотвратить повреждения мембраны в больших отопительных системах используют манометр. Он позволяет контролировать давление. Если достигнуто его максимально допустимое значение (3,5-4 бар), то срабатывает предохранительный клапан.

Использование сменной мембраны более предпочтительно по следующим причинам:

  • в случае повреждения мембраны ее можно заменить через фланец;
  • существуют изделия как горизонтального так и вертикального исполнения: это позволяет разместить бак даже в небольшом помещении;
  • сменная мембрана имеет максимально допустимую величину давления больше, чем несменная.

У закрытого типа расширительных баков есть ряд преимуществ перед открытым:

  • его не обязательно выносить наверх системы, что позволяет уменьшить длину используемых труб и затратить меньше средств;
  • отсутствует риск испарения теплоносителя;
  • он имеет меньший размер по сравнению с открытыми баками;
  • благодаря отсутствию воздуха нет вероятности развития коррозии труб и узлов;
  • закрытая система отопления может работать даже в условиях высокого давления;
  • низкие эксплуатационные расходы.

Посмотрите подробное видео, чтобы больше разобраться в расширительных баках

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

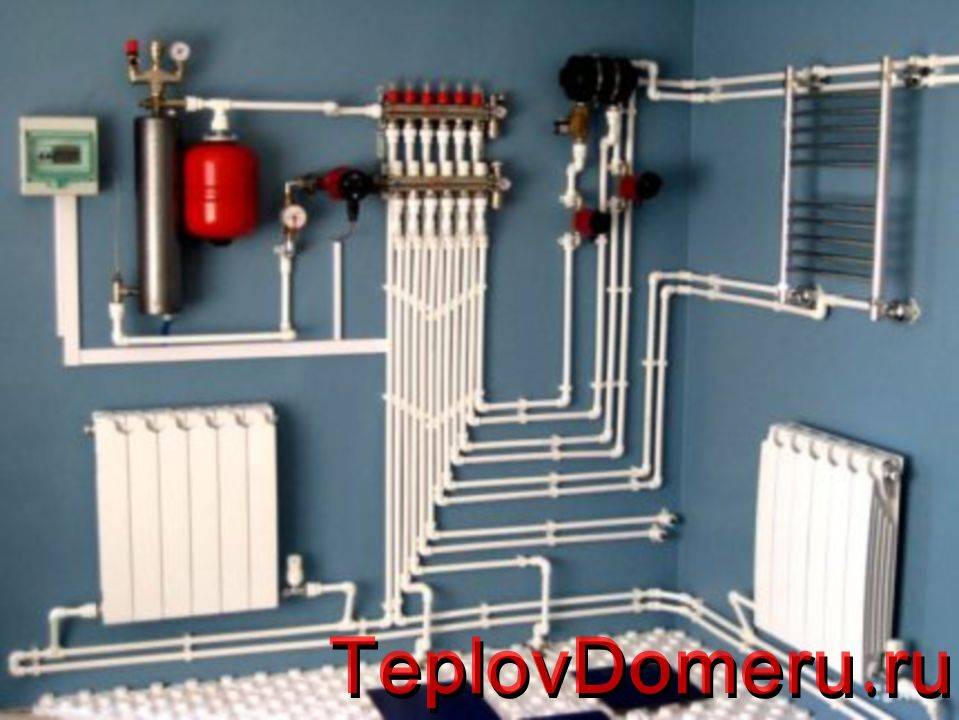

Расширительную емкость устанавливают рядом с котлом отопления

Мембранные расширительные баки для систем отопления Wester

Общий вид фронтОбщий вид сзадиВид сверхуВид снизу
Все объемы
Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

– Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>
Наименование

Стоимостьс НДС, руб. В наличиина складе

Мембранный бак для отопления Wester WRV8

1 391,00
Купить
Мембранный бак для отопления Wester WRV8

Мембранный бак для отопления Wester WRV12

1 073,00
Купить
Мембранный бак для отопления Wester WRV12

Мембранный бак для отопления Wester WRV18

1 173,00
Купить
Мембранный бак для отопления Wester WRV18

Мембранный бак для отопления Wester WRV24

1 343,00
Купить
Мембранный бак для отопления Wester WRV24

Мембранный бак для отопления Wester WRV35

2 199,00
Купить
Мембранный бак для отопления Wester WRV35

Мембранный бак для отопления Wester WRV50

2 624,00
Купить
Мембранный бак для отопления Wester WRV50

Мембранный бак для отопления Wester WRV80

3 832,00
Купить
Мембранный бак для отопления Wester WRV80

Мембранный бак для отопления Wester WRV100

5 508,00
Купить
Мембранный бак для отопления Wester WRV100

Мембранный бак для отопления Wester WRV150

8 325,00
Купить
Мембранный бак для отопления Wester WRV150

Мембранный бак для отопления Wester WRV200 (top)

12 367,00
Купить
Мембранный бак для отопления Wester WRV200 (top)

Мембранный бак для отопления Wester WRV300 (top)

15 114,00
Купить
Мембранный бак для отопления Wester WRV300 (top)

Мембранный бак для отопления Wester WRV500 (top)

29 572,00
Купить
Мембранный бак для отопления Wester WRV500 (top)

Мембранный бак для отопления Wester WRV750

67 580,00
Купить
Мембранный бак для отопления Wester WRV750

Мембранный бак для отопления Wester WRV1000

90 664,00
Купить
Мембранный бак для отопления Wester WRV1000

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Открытые

Относящиеся к первой группе, чаще всего монтируются на чердаках, то есть над верхней точкой системы отопления. Открытый расширительный бак представляет собой прямоугольную или цилиндрическую емкость, для производства которой применяется листовая сталь. После их установки необходимо произвести теплоизоляцию. Перед включением не требуется настройка.

Пример: для отвода жидкости служит циркуляционная труба. К раковине примыкает контрольная труба, на которой установлен запорный кран для регулирования уровня воды в емкости. Нельзя не отметить расширительную трубу, посредством которой жидкость поступает непосредственно в бак. Все эти и другие трубы присоединяются при помощи специальных патрубков.

Открытые экспансоматы имеют определенные отрицательные качества.

Перед тем как проверить уровень теплоносителя, необходимо поднять защитную крышку открытого бака. Кроме этого, потребуются дополнительные денежные затраты на его установку, так как монтировать бак придется в верхней части отопительной системы.

Также необходимо предварительно утеплить то место, где будет произведена установка. По причине того, что открытый расширитель функционирует при пониженном давлении, управлять такой системой несколько затруднительно.

И последнее – в экспансомат, имеющий вышеописанное устройство, поступает воздух, что приводит к повышенному уровню коррозии основных элементов.

Каким должно быть давление в системе отопления

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

  • Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
  • Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
  • Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
  • Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

  1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
  2. Залить воду в трубы через водосчетчик.
  3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
  4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

  • D – показатель эффективности бака;
  • Е – коэффициент расширения жидкости (для воды – 0,0359);
  • V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

  • Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
  • Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
  • D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
