Устройство дренажного колодца
У многих, кто задавался вопросом, как сделать канализацию в бане, одной из составляющих этого вопроса было устройство сточной ямы или дренажного колодца.
Дренажный колодец выкапывается в непосредственной близости с баней. От строения отступают 2-3 метра и выкапывают квадратную яму сечением 1 квадратный метр. Не забудьте, что глубину этой ямы вы выбираете сами, поскольку эта величина зависит от глубины промерзания грунта в вашей местности.
Схема устройства дренажного колодца.
Определив уровень промерзания грунта, прибавьте еще 60-70 сантиметров — вот глубина вашего дренажного колодца, который обеспечит отвод сточных вод из системы канализации бани
Важно, чтобы стоковые воды не задерживались в трубах и не замерзали в них
Стоит позаботиться и о том, чтобы стоки, попав в дренажный колодец, также не были подвержены замерзанию, а постепенно уходили, благодаря процессу естественного дренажа почвы. Это возможно в том случае, когда на участке нет высоко залегающих грунтовых вод, участок не окружен болотистой местностью, и почва на участке характеризуется способностью быстро фильтровать воду.
Дренажный колодец засыпают любым дренажным материалом (чаще керамзитом) на глубину, которая выше глубины промерзания, но не выше полуметра от уровня земли. Остальное пространство ямы засыпается землей и плотно трамбуется.
Главное условие — не допустить промерзания дренажного слоя, иначе дренажный колодец будет функционально непригоден для использования. Если это условие не выполнено, а колодец используется, то вода будет замерзать в трубе, под полом бани будет находиться лед, что приведет к скорому прогниванию напольного покрытия.
Самодельный канализационный затвор для бани
Изготовить канализационный затвор для бани своими руками несложно, достаточно подготовить рабочие инструменты и необходимые материалы. Самый простой вариант – коленный затвор из пластиковой трубы.
- Отрез пластиковой трубы выгибают так, чтобы он принял U-образную форму.
- Заготовку фиксируют соединительными муфтами к трубе на участке, где канализационная труба подводится к сточной воронке.
- Оптимальная высота устройства – до 75 мм. Монтаж затвора выполняется на этапе заливки фундамента и бетонной стяжки пола. Однако установка гидрозатвора возможна даже в готовой бане. Если строение возведено на свайном фундаменте, тогда подсоединение затвора к выходу сливной трубы выполняется снаружи под парной. Если баня построена на другом типе фундамента, потребуется предварительная разбивка пола, а затвор монтируется внутри к канализационной трубе.
Какие трубы выбрать
На самом деле выбор труб для канализации не столь велик.
| Вид труб | Описание |
| Трубы чугунные для канализации | Чугунные использовать в наше время нерационально: они дороги, имеют большой вес и неудобны в монтаже. Керамические идеальны в любом отношении, но тоже имеют высокую стоимость. |
| Асбестоцементные трубы | Асбестоцементные – самые дешевые из всех возможных, но нередко разочаровывают своими дефектами. Кроме того, при устройстве безнапорной канализационной системы требуются изделия с гладкими и ровными стенками. А асбестоцементные имеют шероховатую, нередко испещренную углублениями, внутреннюю поверхность. |
| Пластиковые трубы | Оптимальный выбор – пластиковые трубы, устойчивые ко всем видам разрушительных воздействий. Эти изделия отлично подходят для монтажа внутренней и внешней канализации, податливы в обработке, выпускаются с раструбом и без такового. Гарантийный срок эксплуатации пластиковых труб – 50 лет. К длинномерным изделиям предложены фасонные элементы (фитинги), с помощью которых осуществляется монтаж канализационной системы. |
К категории пластиковых труб относят:
- ПВХ (поливинилхлорид);
- ПВХХ (хлорированный поливинилхлорид);
- ПП (полипропилен);
- ПНД (полиэтилен низкого давления);
- полиэтиленовые гофрированные.
Любые из этих изделий можно безбоязненно использовать в устройстве канализации. Диаметр основной магистрали выбирают исходя из предполагаемой интенсивности эксплуатации постройки и количества точек слива. Для среднестатистической бани с парной, моечной и туалетом, при устройстве самотечной системы стоков необходимы трубы сечением 100-110 мм. Если унитаз не предусмотрен – достаточно диаметра 50 мм. Сантехобрудование подключают к основной магистрали трубами сечением 50 мм.
Устройство внутренней системы
Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.
Монтаж системы на этапе строительства
После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.
В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику
Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:
- для южных регионов – 70 см;
- для средней полосы – от 90 до 120 см;
- для северных регионов – от 150 до 180 см.
Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.
Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.
Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.
В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.
В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками
Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.
Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.
Для утепления можно использовать:
- пенопластовые полуцилиндры;
- волокнистые материалы;
- рулоны вспененного полиэтилена.
Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.
Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см
Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.
Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив
Прокладка канализации в уже готовой постройке
Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.
Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра
При установке трапов в парной и моечной важно соблюдать три основных требования:
- Водосливные трапы в парилке и бане располагают вровень с полом.
- Зазоры системы обрабатывают влагостойкими затирочными составами.
- Кафельную плитку выстилают лишь после завершения монтажа трапа.
Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.
Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.
Монтаж внешней канализации — выбираем место для септика
Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.
Прежде всего, имеет значение характер грунтов под септиком — глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.
Смотреть видео
Прокладка труб наружной канализации частного дома
Watch this video on YouTube
Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.
Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.
Устройство локального очистного сооружения
Основными узлами такого устройства являются следующие составляющие:
Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.
В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.
Содержание частично очищается, поскольку часть содержимого в виде твердых фракций.
В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.
- Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
- В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.
Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.
Подготовка траншеи и укладка труб
Как провести трубы наружной канализации своими руками?
Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи
Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка
Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.
Выбор необходимых материалов
Перед тем, как сделать надежную канализацию для бани, необходимо выбрать качественные элементы трубопровода.
Для прокладки внутренней и наружной сети на современном рынке представлено несколько видов труб.
Основные среди них:
При прокладке автономной канализации на загородных участках наибольшее распространение получили именно пластиковые трубы.
Для бани с парной при прокладке магистрали самотечной системы допускается задействовать трубы D 100-110 мм, а для подключения сантехники к магистрали – трубы D50 мм
Они выпускаются с раструбами и без них. Для упрощения монтажа длинномерных изделий к ним выпускаются фитинги и другие фасонные элементы.
Для прокладки горизонтального трубопровода в стенах постройки выбирают трубы серого цвета D110 см, для вертикальных отводков при монтаже приемников – трубы D50 мм и D110см.
При прокладке наружного трубопровода – ПВХ трубы желто-красного цвета такого же размера. Для состыковки элементов разного диаметра задействуют переходники.
Устройство полков в бане своими руками
Достаточно несложно сделать полок в бане своими руками. Размеры нужно определить заранее, поэтому первым шагом в установке будет составление плана.
Шаг 1. Проектирование
Сначала необходимо составить план, нарисовать парную и продумать все детали. Для этого можно использовать лист бумаги, линейку и карандаш, другой вариант – применение специальных компьютерных программ по проектированию. Преимуществом последней является возможность увидеть свое помещение в 3D- формате, а также уменьшается вероятность допустить ошибку в расчетах, поскольку их делает сама программа.
Ниже представлены чертежи полок для бани своими руками.
Обратите внимание, что полки нельзя ставить со стороны, где находятся окна. Это требование техники безопасности, поскольку под влиянием высокой температуры стекло может лопнуть и нанести травмы
В среднем для большинства людей, чтобы комфортно лежать, вытянув ноги, достаточно 1,8 м длины. Если сделать полки длиной 1,5 м, то человек сможет расположиться на ней, согнув в коленях ноги.
Верхние полки по своей ширине делают больше, чем нижние. Для верхних оптимальная ширина – 0,6 м, а для нижних – 0,4-0,5 м. Такая конструкция дает возможность сэкономить материалы и рационально использовать пространство. Как правило, на самую нижнюю полку люди ставят ноги, а сидят выше.
Если позволяет площадь, то верхнюю полку можно сделать 0,9 м, в этом случае на ней будет очень комфортно находиться.
Учтите, что если вы хотите сделать массаж веником для бани, то вам понадобится дополнительное пространство. Поэтому расстояние от верхней полки до потолка должно быть не меньше 1 м, рекомендуется оставить 1,2 м. Но слишком большое расстояние делать тоже не нужно, поскольку именно наверху концентрируется весь жар.
Нижняя полка должна возвышаться над полом на 0,35 м. Высота банных полок составляет 0,4-0,6 м.
Шаг 2. Установка стоек
После того, как составлен чертеж, подготовлены все материалы, мы делаем полки для бани своими руками.
Для изготовления верхнего ряда лежаков используют 4-6 стоек длиной 1,05-1,15 м, подойдут доски с сечением 50х100 мм или 100х100 мм. К стене их нужно крепить с помощью длинных дюбелей-шурупов. Между стеной и стойкой нужно оставить зазор 0,1 м для этого необходимо монтировать отрезок бруса. Зазор обеспечит вентиляцию полок.
Соединить стойки между собой брусьями с сечением 50х100 мм.
Шаг 3. Установка несущей конструкции
Именно она обеспечивает прочность всей конструкции, поэтому каркас нужно делать качественно. Она должна выдержать не только массу досок, но и вес людей, которые будут располагаться на полках.
Для несущей конструкции нужно использовать брусья с сечениями 50х100 мм или 50х120 мм. Верхний ряд крепится перпендикулярно верхней плоскости полка, расстояние между брусьями – 0,5-0,6 м. Крепить бруски нужно с небольшим уклоном от стены, чтобы вода лучше стекала. Можно использовать саморезы или гвозди.
Каркас для полок для бани своими руками – видео:
Шаг 4. Монтаж полок
На этом этапе нужно выкладывать приготовленные доски, их толщина должна быть 3-6 см, а ширина 0,1-0,24 м. Между досками следует оставлять небольшой зазор (1-2 см) для свободного прохода горячего воздуха.
Для крепления полок нельзя использовать гвозди, ими можно обжечься, их нужно заменить на деревянные клинья. Если вы все же решили использовать гвозди или шурупы, то их нужно утопить вглубь доски на 1 см.
Шаг 5. Обработка полок
После сборки необходимо покрыть полок защитным раствором, в противном случае температурные перепады, влажность и другие внешние факторы разрушат структуру дерева.
Нужно выбирать безопасные и экологически чистые растворы, поскольку химикаты под действием температуры будут испаряться и могут привести к отравлению.
Защитить дерево от грибка и плесени поможет обычное льняное масло. Другой вариант – восковый раствор.
Можно также сделать съемный полок в бане:
Изготовление полков для бани своими руками – это несложная задача, которая по силам многим. Составьте план, подберите качественные материалы и соблюдайте порядок установки.
Типы систем и особенности выбора ↑
Если есть возможность подключиться к централизованной канализационной сети или объединить системы водоотведения бани и жилого дома, это идеальный вариант. Если же нет, то придется самостоятельно выбирать схему канализации в бане и реализовывать своими руками.
Канализация для бани
Существует несколько вариантов, самые распространенные из которых:
- подключение к централизованным системам;
- накопительный бак;
- дренажная канализация;
- выгребная яма;
- септик.
Выгребная яма из покрышек
Что обязательно следует учитывать ↑
При выборе сооружения для конкретного участка следует оценить несколько разнородных факторов. Первый и самый главный – планируемый расход воды. Он зависит от количества человек, которые будут париться, габаритов помещения, интенсивности его эксплуатации.
Другие факторы, которые необходимо учесть при устройстве канализации в бане:
- Уровень грунтовых вод. Этот фактор влияет на выбор материалов, из которых строят канализацию.
- Тип грунта. В зависимости от него выбирают вид канализационной системы.
- Глубину его промерзания. Если баню используют в зимнее время, то при замерзании-таянии влаги система может быть повреждена. Придется позаботиться о теплоизоляции.
На участке с песчаным грунтом логично построить систему дренажного типа. Это хороший выбор для сезонной бани, в которой парятся несколько человек. Если грунт глинистый, то придется организовать более сложную систему для сбора и утилизации сточных вод. Варианты – выгребная яма или септик.
Схема дренажного колодца
Когда целесообразно использование септика?
Если в помещении бани запланировано сооружение санузла, то в соответствии c санитарными нормами все отходы жизнедеятельности человека должны перенаправляться в септик, для устройства которого своими руками существует определённая схема проведения работ.
- Вырывается котлован необходимых размеров.
- Образованная яма бетонируется.
- В качестве септика устанавливаются две бочки из пластика. При этом одна ёмкость выполняется перфорированной, то есть покрытая отверстиями.
- Соседние резервуары соединяются пластиковым патрубком.
- К одному резервуару подводится канализационная труба из бани.
- На финишном этапе обустраивается перекрытие, в котором обязательно должна быть предусмотрена крышка.
Принципом работы септика для канализации является возможность разложения твёрдых включений посредством воздействия аэробных бактерий. После этого отходы в жидком состоянии, дополнительно фильтруясь в дренажной ёмкости, попадают в грунт. При оптимальных размерах септика домовладельцу не придётся вывозить сточные воды.
Только соблюдая санитарные нормы и технологические требования сооружения отвода стоков в бане, домовладелец сможет своими руками выполнить все работы и на протяжении длительного периода наслаждаться с друзьями водными процедурами.
Соболев Юрий Алексеевич
Монтаж основной трубы канализации
Канализационные трубы, которые укладывают для отведения нечистот от основного строения до септика, покрашены оранжевой краской, имеют более толстые стенки и могут укладываться на глубину до 3 метров. Длина изделия подбирается индивидуально для каждого случая, согласно плану канализации в частном доме. При этом следует помнить, что расстояние не должно быть менее 5 метров.
Для канализационной трубы наружного использования роют траншею и засыпают дно слоем песка высотой около 10 см. В подготовленную траншею укладывают трубу и вновь насыпают слой песка также высотой примерно 10 см.
Перед тем как провести в доме канализационные трубы следует рассмотреть все варианты их расположения
Очень важно, чтобы основная труба проходила по одной линии, нельзя допускать поворотов. Только в этом случае можно добиться максимально эффективного отвода органических отходов.
Водоотвод в моечном помещении
Стандартная русская баня по планировке имеет 2 комнаты:
- предбанник;
- парилку, соединённую с моечной.
В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.
Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.
Полы в моечном помещении и парилке делаются по следующим принципам:

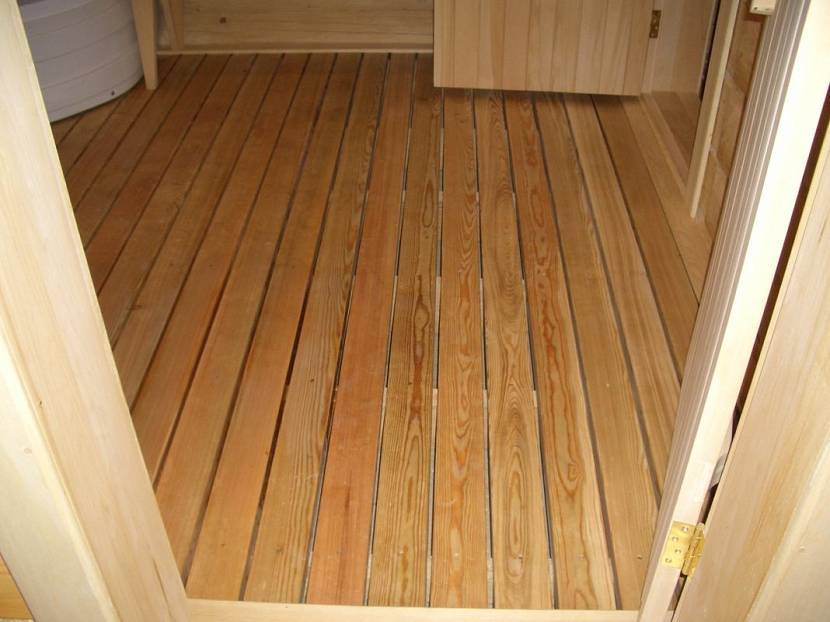

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.
Проливной̆ пол в моечной баниИсточник stroypomochnik.ru
- Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.

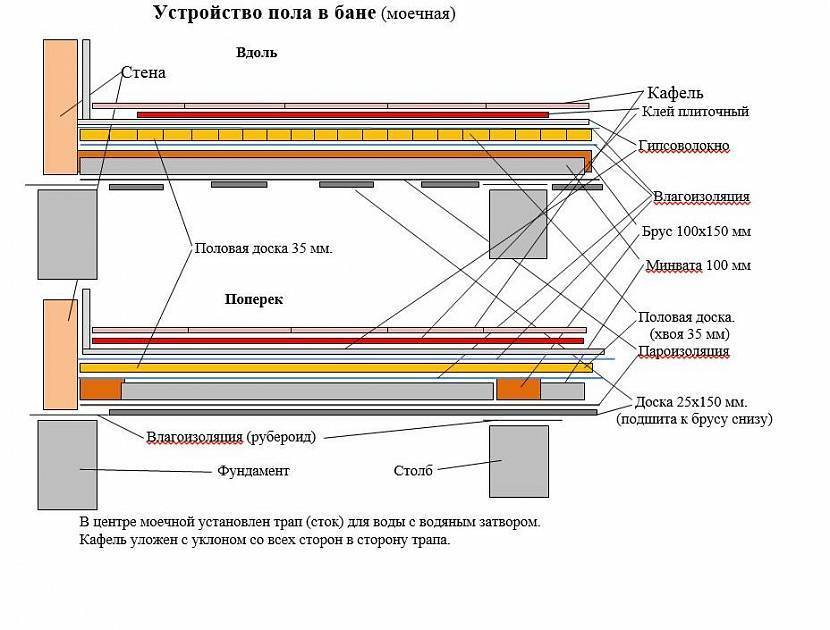

- Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.
Укладка пола в моечнойИсточник vladimiruzhegov.ru
В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.
Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.
Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

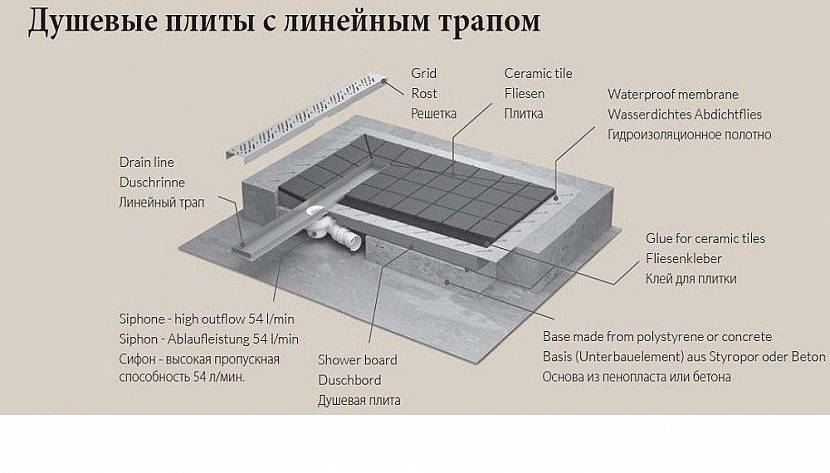

Вариант слива в душевой для баниИсточник handbuilder.ru
Сооружение дренажного колодца для отвода воды
Если баня рассчитана на два-три человека, и пользуются ею нечасто, то можно не тратиться на дорогую систему и не делать чего-то сверхсложного – достаточно будет обустроить примитивный вывод воды из бани и ее уход в землю. Для этого недалеко от бани делается дренажный колодец – той глубины, которая необходима при определенной степени промерзания земли: например, если это значение равно 70 см, то яма должна получится не менее 1,5 метра. Итак, порядок работ:
- Шаг 1. На дно кладется 10 см глины, и ею же обкладывается баня вокруг фундамента и траншея для стока воды.
- Шаг 2. Вдоль траншеи глину нужно хорошо разровнять и придать вид желоба с небольшим уклоном в сторону стока.
- Шаг 3. Далее поверх глиняной подушки сыпется керамзит, щебень или смесь гравия с песком – слоем около полуметра. Это и есть дренаж.
- Шаг 4. На все это насыпается земля и плотно утрамбовывается.
- Шаг 5. Сточная труба утепляется – чтобы не замерзнуть зимой.
Такая канализация в бане своими руками – неплохая, важно только помнить, что периодически гравий и песок будут засоряться и их нужно будет чистить
К слову, если грунт – песчаный, такой колодец можно заменить так называемой горизонтальной дренажной подушкой. Это траншея глубиной в метр, той же длины и шириной в 30 см. На ее дно кладется щебень в 20 см слой, а сверху – засыпается землей. Вот на эту подушку и будут выводиться сливные воды. Но если близко грунтовые воды, то надо учесть некоторые моменты. Подробнее тут:
Вот еще достаточно простой метод сооружения дренажного колодца для бани: в двух метрах от парной в землю закапываются шесть старых покрышек от автомобиля – друг на друга. И в середину самой верхней сбоку как раз входит сливная труба.
Диаметр колодца получается, что надо, а покрышки не дадут яме обвалиться. Сверху все это закрывается металлическим листом и засыпается землей. Видео-пример:
Если же вам нужно что-то посерьезнее, то можно уже задуматься о септике или станции глубокой очистки:
Обустройство сточной системы своими руками
Любое строительство предполагает выполнение работ по определенному плану, в котором обязательно присутствуют проектирование, расчеты и последовательное обустройство определенных элементов системы.
Поэтому делаем канализацию в частном доме своими руками по следующей схеме:
- Проектирование канализации в частном доме.
- Прокладка и соединение элементов трубопровода внутри строения.
- Строительство накопительной емкости для сбора органических отходов.
- Вывод труб из строения к накопительной емкости.
Чтобы самостоятельно осуществить строительство канализации в частном доме, необходимо узнать подробно о каждом этапе.
Монтаж вентиляции в построенной бане
Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.
В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.
Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.
Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.
Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.
Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать.
Устройство дренажного колодца
Отвод в дренажный колодец
Дренажные колодцы в системах наружной канализации предусматриваются для бань небольших габаритных размеров, в которых периодически парится небольшое количество человек. В данном варианте отсутствует необходимость строить сложные системы отвода сточных вод, так как такое устройство только неоправданно увеличивает расходы. Достаточным мероприятием для отвода стоков является их дренирование через колодец в грунтовые слои
При устройстве дренажного колодца особое внимание нужно уделять его глубине. Нижняя отметка сооружения должна быть ниже приблизительно в 2 раза от глубины промерзания, которая определяется для каждого региона по специальным картам или таблицам. Чтобы построить дренажный колодец, необходимо выполнить следующие работы:
Чтобы построить дренажный колодец, необходимо выполнить следующие работы:
- Выкапывается яма под колодец определенной глубины с вертикальными стенками и ровным дном, которое обрабатывается глиной с толщиной слоя до 10 см.
- Колодец должен быть приблизительно на 0,5 м засыпан гравием и песком.
- Глиной также должно быть обработано дно траншеи. В результате должен получиться желоб с хорошо выровненной поверхностью и сточным уклоном около 3º.
- Сверху над глиной устраивается дренажная засыпка из щебня и песка.
- Поверх дренажа насыпается земля, которая старательно утрамбовывается.
- Несмотря на то, что от парилки текут теплые сточные воды, трубу нужно утеплить. Это поможет избежать неприятностей в зимний период времени.
Технологические особенности монтажа канализации
Прокладка канализационной системы имеет определённый порядок и зависит от её пропускной способности. В случае если парная будет регулярно использоваться большим количеством людей, то обустройство дренажной системы или приямка нецелесообразно. В такой ситуации лучше отдать предпочтение более сложному устройству отвода воды, для прокладки которого потребуется выполнить следующее:
- на полуметровом расстоянии от основного фундамента внутри помещения бани выкапывается яма 1,5 м глубины;
- от этого котлована вырывается траншея, выходящая за пределы помещения;
- на расстоянии не менее 250-300 см от строения обустраивается дренажный колодец приличных объёмов до 2,5 кубометров;
- поверхность колодца и траншеи качественно промазывается глиной;
- траншея должна быть сформирована таким образом, чтобы получился уклон в сторону отвода сточных вод.
Однако чтобы соблюсти все санитарные нормы, предъявляемые к современным канализационным системам, отвод сточных вод должен выполняться в централизованную канализационную систему или с использованием септика.
Обустройство автономной канализации в частном доме своими руками: видео и рекомендации
В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.
Составляющие элементы системы автономной канализации
Это обусловлено многочисленными преимуществами систем автономного типа:
- высоким уровнем очистки стоком;
- уникальной системой аэрационной чистки;
- отсутствие затрат на сервисное обслуживание;
- отсутствием необходимости в дополнительном приобретении микроорганизмов;
- компактными габаритами;
- отсутствием необходимости в вызове ассенизаторской машины;
- возможностью установки при высоком пролегании уровня грунтовых вод;
- отсутствием запахов;
- длительным сроком службы (до 50 см).
Во сколько обойдется строительство канализации в частном доме: цена под ключ
Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.
Средняя цена автономных канализаций Топас:
| Наименование | Цена, руб. |
| Топас 4 | 77310 |
| Топас-С 5 | 80730 |
| Топас 5 | 89010 |
| Топас-С 8 | 98730 |
| Топас-С 9 | 103050 |
| Топас 8 | 107750 |
| Топас 15 | 165510 |
| Топаэро 3 | 212300 |
| Топаэро 6 | 341700 |
| Топаэро 7 | 410300 |
Средняя цена автономных канализаций Юнилос:
| Наименование | Цена, руб. |
| Астра 3 | 66300 |
| Астра 4 | 69700 |
| Астра 5 | 76670 |
| Астра 8 | 94350 |
| Астра 10 | 115950 |
| Скарабей 3 | 190000 |
| Скарабей 5 | 253000 |
| Скарабей 8 | 308800 |
| Скарабей 10 | 573000 |
| Скарабей 30 | 771100 |
В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.
Средняя цена канализаций автономного типа Танк:
| Наименование | Цена, руб. |
| Биотанк 3 | 40000 |
| Биотанк 4 | 48500 |
| Биотанк 5 | 56000 |
| Биотанк 6 | 62800 |
| Биотанк 8 | 70150 |
Советы по монтажу автономной канализации на дачном участке
Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.
Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.
Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.
Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров
Существует две системы канализации: централизованная, локальная (автономная).
Преимущество первой – нет необходимости утилизировать отходы жизнедеятельности. Достаточно подключиться к системе и исправно платить за пользование. Монтаж коммуникаций может обойтись не дешевле, чем обустройство простейшего септика. Зато такая система надежна в эксплуатации, дешевле в обслуживании и не наносит вреда окружающей среде.
Канализационные трубы укладывают в траншею с уклоном.
Важно! Перепад высот от 10 до 15 мм на 1 п/м для труб с внутренним диаметром 110 мм. Подойдут трубы ПП (полипропиленовые) или ПВХ (поливинилхлоридные)
Их легко монтировать. Одна сторона трубы имеет раструб с резиновым уплотнением. Гладкий конец следующей трубы смазывается силиконом и вставляется в раструб. Получается герметичное соединение
Подойдут трубы ПП (полипропиленовые) или ПВХ (поливинилхлоридные). Их легко монтировать. Одна сторона трубы имеет раструб с резиновым уплотнением. Гладкий конец следующей трубы смазывается силиконом и вставляется в раструб. Получается герметичное соединение.
Уклон надо сохранять до колодца подключения к центральной системе. Рекомендуемая глубина укладки – на 0,5 метра ниже зоны промерзания для данной местности. В этом случае утеплять трубы не надо. Если это условие не выполнимо – их надо тепло изолировать.
