Скважинный адаптер или кессон: что лучше выбрать?

Содержание и обслуживание

Технический осмотр изделия совмещен с обслуживанием скважинного насоса.

• при подъёме глубинного агрегата из обсадной трубы вместе с напорным шлангом извлекается подвижная деталь приспособления;
• основному износу на изделии подвергаются уплотнения. Резиновые кольца теряют эластичность и повреждаются мелким абразивом, находящимся в воде. При обнаружении дефектов уплотнения меняются на новые;
• проверяется резьбовое соединение съемного патрубка изделия с фитингом на напорном шланге. При протечке по резьбе меняется уплотнение или фитинг;
• если при эксплуатации поврежден гребень фиксации перемещаемой детали приспособления со стационарным элементом на трубе, менять придется подвижную часть изделия;
• для замены поврежденного уплотнения неподвижной части устройства необходимо откапать обсадную колонну до врезки изделия, отсоединить водовод и снять гайку с патрубка.

Назначение скважинного адаптера

Главным элементом любой скважины является обсадная колонна, собираемая из отрезков полимерных, стальных труб или их сочетаний путем резьбового соединения. Чтобы извлечь воду из глубокой шахты, используют погружные или поверхностные насосы с длинным напорным патрубком, которые помещает внутрь скважинного канала. Основной проблемой при этом является эксплуатация водоподающей системы в зимнее время — чтобы исключить промерзание источника и оборудования, ее обычно помещают под землю глубину до 2 м.

Статья по теме: Как разморозить трубы водопровода.

Чтобы подвести водопроводную трубу в скважину на такой глубине, используют два основных метода. В первом случае вырывают вокруг обсадной колонны глубокую яму и размещает в нее закрытую камеру из различных материалов, носящую название кессона. Колонну обрезают, а напорный трубопровод заводят через ее верх, используя скважинный оголовок. При этом электронасос может помещаться как внутри скважины (погружные модели), привязанный за трос к оголовку, так и снаружи в составе насосной станции с опущенным в канал напорным трубопроводом.

При использовании скважинного адаптера около обсадной колонны вырывают глубокий приямок с таким расчетом, чтобы в нем мог удобно разместиться специалист, проводящий монтажные работы. В боковую стенку верхней обсадной трубы на глубине ниже точки промерзания врезают адаптер, через который пропускают напорный трубопровод в скважину и соединяют его с водопроводной линией, идущей в дом. Обсадную колонну на уровне поверхности земли накрывают крышкой, к которой привязывают погружной электронасос.

Таким образом, адаптер позволяет соединять напорный трубопровод от погружного электронасоса с водопроводной магистралью на глубине ниже точки промерзания. Его можно использовать и с поверхностным насосом, установленным на некотором расстоянии от скважинного источника в доме или хозяйственной постройке.

Конструктивное устройство и схема монтажа адаптера

Сравнение пластиковой камеры с металлическим и железобетонным

Пластиковый резервуар объединяет в себе те положительные характеристики, которые не присущи кессонам из железобетона или металла. Камера не требует гидроизоляции, не поддается коррозии. Монтаж кессона выполняют самостоятельно без применения техники и специальных приспособлений. Полимерные изделия могут эксплуатироваться в течение 50 лет, при этом для ухода за емкостью нужен только визуальный осмотр.

Металл

Металлические резервуары производят из углеродистой листовой стали толщиной 3-5 мм. Преимуществом таких моделей является их прочность, непроницаемость и возможность изготовления изделия по месту установки.

На этом преимущества стальных камер заканчиваются, и начинаются недостатки:

• материал требует антикоррозионной обработки;
• необходимо выполнить гидроизоляцию;
• пазухи котлована между корпусом и стенками выработки следует уплотнять бетонной смесью;
• требуется утепление корпуса и откидной крышки;
• установку емкости нужно производить с помощью дополнительных приспособлений или спецтехники;
• относительно высокая себестоимость монтажных работ.

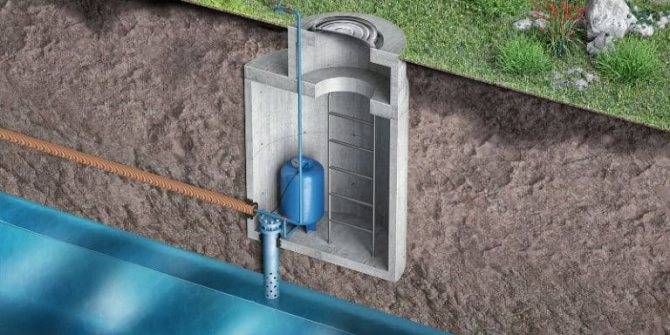

Железобетон

Железобетонные укрытия могут быть монолитными и сборными. Емкость, выполненная методом формования, включает все мероприятия, предусмотренные нормами для изготовления бетонных конструкций: опалубку, армирование, укладку, уход, сроки твердения и др. О снижении стоимости говорить не приходится.

Сборные изделия изготавливаются на заводе и поставляются комплексно. В результате снижается трудоемкость работ и сокращается время сборки кессона. Зато цена остается прежней за счет применения специализированной техники, без которой монтаж камеры невозможен.

Для нормального функционирования сооружения необходимо осуществить ряд процедур, среди которых:

1. Шпатлевка соединительных швов.
2. Устройство гидроизоляции.
3. Обратная послойная засыпка с трамбовкой грунта.
4. Отмостка.
5. Покупка чугунного или полимерного люка.

Скважинный адаптер

У этого устройства гидравлические части находятся ниже промерзающих зимой слоев почвы. Входящий в комплект мембранный бак устанавливают только в доме из-за отсутствия места рядом со скважиной. Герметичность стыков устройства необходимо проверять каждые 5-7 лет из-за выхода из строя уплотнительных колец.

Располагают все оборудование на глубине не более 70 м, а затем засыпают землей.

Скважинный адаптер в сборе.

Это усложняет ремонтные работы, если возникает необходимость замены деталей:

1. Чтобы заменить уплотнительные прокладки, нужно разрыть почву вокруг скважины. Это предполагает дополнительные затраты на земляные работы.
2. Возникают трудности с извлечением различных устройств. Например, большой вес насоса и труб, заполненных водой (около 50 кг), не позволяет выдернуть это оборудование из-под земли.
3. Быстро появляется течь из-за плохой герметичности соединений. Удалить грязь через узкую горловину практически невозможно.

При необходимости ремонта или обслуживания скважины владелец столкнется со следующими проблемами:

• необходимость выполнения большого объема земляных работ;
• придется вызывать сварщика для обрезки, а затем новой установки обсадной трубы.

Без подготовительных работ и демонтажа всего устройства ремонт практически невозможен. Неудобством считается и то, что при установке адаптера поливочный кран должен иметь отдельный вывод из дома.

4 Твин-КР2

Толщина металла кессона обеспечивает не только его долговечность, но и прочность установки. В модели Твин-КР2 используется сталь толщиной 6 миллиметров. Это самые толстые стенки, которые не прогниют даже за несколько десятилетий. В данном случае срок эксплуатации еще больше увеличивается, так как изделие полностью покрыто кузбасслаком, который защищает металл от любых воздействий, даже если ваша скважина часто наполняется водой.

Конструкция максимально продуманная и может изменяться по желанию заказчика. Внутри есть лестница, ребра жесткости и проушины для крепления в грунте. По умолчанию кессон имеет два технологических отверстия под трубы, но можно сделать третье, которое практически не отразится на конечной стоимости. Горловина кессона смещена в сторону для удобства эксплуатации. Крышка дополнительно утеплена и имеет проушины, на которые можно повесить замок практически любой конструкции, в том числе накладной.

Как установить своими руками

Земляные и монтажные работы желательно провести при плюсовой температуре, без осадков. Установку скважинного адаптера можно выполнить, воспользовавшись пошаговой инструкцией и опытом мастеров.

Чтобы оперативно провести монтаж устройства и водовода, перед основными работами важно выполнить подготовительные:

1. Получить информацию о глубине промерзания грунта в районе нахождения источника.
2. Ознакомиться с параметрами скважины: глубиной залегания водоносного слоя (не должна превышать 70 метров), производительностью выработки, диаметром обсадной.
3. На основании данных параметров скважины подобрать глубинный насос и напорную пищевую трубу диаметром, соответствующим размерам отверстий приспособления. Приобрести кабель управления помпой, крышку на скважину и выбирать адаптер.
4. Приобрести: приборы управления и контроля за работой источника, конденсатор и оборудование для очистки воды.
5. Для магистральной водяной трассы приобрести трубу и переходники.
6. Подготовить необходимый инструмент и комплектующие для сборки конструкции водовода.
7. Вокруг обсадной колонны очищаем требуемое для работы пространство от грунта на глубину, превышающую уровень промерзания на полметра, и прокапываем траншею к дому для прокладки водопроводной трубы.
8. Используя болгарку, отрезаем обсадную на уровне земли, зачищаем кромки среза, устанавливаем и закрепляем скважинную крышку.
9. В обсадной колонне, у дна выкопанной траншеи, приступаем к монтажу скважинного адаптера. С помощью корончатой фрезы, подобранной по диаметру патрубка изделия, просверливаем отверстие в стенке трубы.
10. Вставляем неподвижную деталь адаптера в отверстие на колонне и закрепляем на трубе гайкой, используя рожковый ключ. Предварительно на патрубок надеваем резиновое уплотнение и фасонную шайбу, обеспечивая герметичность соединения.
11. После гайки на патрубок накручиваем переходник, к которому монтируем водопроводную трубу, проложив в траншее до накопительной емкости в техническом помещении.
12. К погружному насосу подсоединяем шланг, кабель и страховочный трос, объединив в единую плеть. Опускаем насос в обсадную трубу на требуемую глубину.
13. Отрезаем напорный шланг и закрепляем на конце фитинг, с его помощью трубу соединяем с подвижной деталью приспособления.
14. В отверстие крышки скважины вставляем силовой кабель и протягиваем его по траншее до технической комнаты, подключаем к щиту управления.
15. В подвижный патрубок конструкции вворачиваем штангу и, опуская в обсадную трубу, вставляем деталь в неподвижную часть устройства.
16. Натягиваем страховочный трос и закрепляем на колонне, снимая нагрузку с насоса и шланга с кабелем с адаптера. Извлекаем из шахты монтажную штангу.
17. Включаем насос, пропускаем воду по собранной системе в накопительную емкость, проверяем герметичность.
18. Закрываем крышку скважины и засыпаем траншею. Система снабжения дома водой подготовлена к эксплуатации.

Скважинные адаптеры

Скважинный адаптер, с технической точки зрения, представляет более простое устройство. Это специальный разъем-переходник, с помощью которого можно подключить водоподающий трубопровод к обсадной колонне скважины.

Защитная функция адаптера заключается в том, что с его помощью можно заглубить место стыка ниже уровня промерзания грунта. Также он обеспечивает герметичность соединения, не допускает проникновения в него грунтовых вод и песка.

Скважинный адаптер состоит из двух частей: наружной и внутренней. Первая устанавливается с внешней части обсадной трубы, и через отверстие в ней соединяется со второй, внутренней частью. Изнутри трубы крепится патрубок, к которому подводится шланг погружного водяного насоса. Фиксируются обе части между собой при помощи накидной гайки и резиновых уплотнительных колец.

Подобная технология значительно упрощает земляные и монтажные работы, однако не позволяет разместить рядом со скважиной оборудование водоподачи. При установке адаптера на участке следует учесть еще один нюанс: устройство изнутри обсадной колонны выступает примерно на 3-3,5 см. Поэтому, при необходимости замены или ремонта погружного насоса, достать его без демонтажа адаптера бывает невозможно.

Скважинный адаптер.

Скважинный адаптер врезается прямо в осадную трубу ниже глубины промерзания, это позволяет использовать скважину круглогодично . Внутри скважины к адаптеру подключается труба от насоса, а снаружи водопроводная труба ведущая в дом. Плюсами такого варианта подключения скважины являются: низкая цена как самого адаптера, так и работ по монтажу, быстрый монтаж и демонтаж насоса, не занимает места на участке. Из минусов выделяем то, что все вспомогательное оборудование (реле, давления или блок автоматики, гидроаккумулятор, фильтры и т.д.) придется устанавливать в доме. Если в доме места для этого не предусмотрено, то придется ставить кессон. Адаптеры изготавливаются из латуни, поэтому не ржавеют. Они отличаются высокой надежностью

Единственное на что следует обратить внимание, это крепление внешней трубы к адаптеру, закручивать надо очень сильно, чтобы не сорвало муфту с трубы при подвижке почвы. И обязательно при закапывании трубы сделать под ней песочную подушку

На наш взгляд обустройство скважины с помощью скважинного адаптера является оптимальным.

Необходимость обустройства скважины

После бурения скважины необходимо ее правильно обустроить. Для этого потребуется подобрать и установить водоснабжающее оборудование. Сама скважина выполняет несколько важных функций.

Скважина — это отличный способ получить чистый источник водоснабжения

Необходимость обустройства:

1. Можно получить чистый источник водоснабжения. В него не должны проникать любые внешние загрязнения.
2. Источник и все его составляющие части надежно защищены от замерзания.
3. Создаются необходимые условия для подключения и эксплуатации оборудования.

Все оборудование можно смонтировать в самом доме или рядом со скважиной, не считая насоса. Но такая установка возможна в случае наличия хорошо отапливаемого отдельного помещения. Установка в доме позволяет иметь маленькое помещение на выходе скважины, что очень удобно для монтажа и обслуживания насоса.

В каких случаях следует устанавливать адаптеры (adsbygoogle = window.adsbygoogle || []).push({});

Обустройство скважины с адаптером осуществляется в некоторых случаях:

• при небольшом бюджете;
• когда вблизи располагаются линии коммуникации;
• при необходимости срочной установки;
• когда скважина замораживается на некоторый период времени.

Адаптер имеет демократичную стоимость и позволяет дополнительно экономить на установке. Монтаж этого узла является довольно быстрым и простым процессом, поэтому работы могут быть завершены в течение нескольких часов.

Обустройство скважины с адаптером вы можете осуществить своими силами. Процесс поделен на несколько этапов. На первом следует установить основную, а на втором – ответную часть. Перед монтажом нужно проделать отверстие, куда конструкция сможет пройти без препятствия.

Пластиковый кессон для скважины: цена, советы по приобретению

Российские производители в зависимости от размеров рабочей камеры (диаметр/высота) предлагают следующие ценовые категории (в руб.):

• 1000/1500 — 20-32 тыс.;
• 1250/2000 — 35-45 тыс.;
• 1550/2500 — 50-90 тыс.;
• 2080/2500 — 110-210 тыс.

Представленный перечень дает возможность понять, насколько ощутимо влияют размеры емкости на ценовую политику производителей. Поэтому, прежде чем приобретать укрытие для скважины, нужно знать количество точек потребления и достаточный объем жидкости, гарантирующий бесперебойную работы бытовых приборов. На основании этого определить, какая аппаратура понадобится для таких целей и какую площадь укрытия необходимо задействовать для ее размещения.

Кессон для скважины.

Какие бывают кессоны:

• Пластиковые
• Железные
• Бетонные

Рассмотрим плюсы и минусы кессонов вообще, а также вариантов их исполнения.

Плюсам кессона является возможность установки всего вспомогательного оборудования (реле, давления или блок автоматики, гидроаккумулятор, фильтры и т.д.) внутри кессона. Это позволяет ввести в дом только водопроводную трубу. Минусы кессона это значительно более высокая цена как самого кессона, так и монтажа. Также для заглубления кессона требуется значительное место и возможность подъезда к этому месту строительной техники (трактор, манипулятор).

Пластиковые кессоны ставятся только там, где верхние слои почвы сухие и не подвижные. Они дешевле металлических. Минусом пластикового кессона является возможность деформации от внешних воздействий.

Металлические кессоны более прочные, но и более дорогие. Такие кессоны можно использовать в любых почвах, это самый надежный вариант.

Бетонные кессоны выполняются либо из железо-бетонных колец, с обязательной герметизацией всех швов, пола и потолка кессона. Либо путем заливки с использованием опалубки. Плюсам данного вида является возможность конструирования кессона любого размера и размещения в нем серьезной системы фильтрации, например от железа или солей. Из колец получается более дешевый вариант, но герметизировать нужно его очень надежно, иначе внутри будет стоять вода.

Надеемся мы смогли помочью Вам определиться с выбором скважинный адаптер или кессон.

Расчитать стоимость обустройства скважины Вы можете воспользовавшись нашим калькулятором.

Наша группа VK

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

• к всасывающей части прикрепляем необходимый нам шланг;
• в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
• фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
• шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

• на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
• к всасывающей части прикрепляется особый клапан, фильтрующий воду;
• на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
• провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
• в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
• как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос – не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

• неверное определение высоты подвеса агрегата;
• малое сечение питающего электрокабеля;
• пренебрежение установкой защиты от нестабительности напряжения;
• недостаточный диаметр трубы для подачи воды;
• отсутствие в системе обратного клапана;
• неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
3. Крышка скважины.
4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Обслуживание скважины с переходником

Проводить обслуживание системы рекомендуется 1-2 раза в год. Чем чаще проводится сервисное обслуживание, тем проще контролировать состояние резьбы и амортизацию уплотнителей. Только регулярное обслуживание позволяет избежать внезапной поломки механизма и загрязнения.

1. Поднимается напорный шланг вместе с подвижной деталью.
2. Уплотнители проверяются на целостность и эластичность. При наличии дефектов резины кольца следует заменить на новые.
3. Проверяется состояние резьбы, соединяющей тройник с напорным шлангом. При наличии протечки заменяется фитинг или уплотнение.
4. Если поврежден гребень фиксации подвижной детали, следует ее заменить.
5. Когда повреждено уплотнение на неподвижной детали, нужно раскопать обсадную колонну, снять гайку и провести замену элемента.

Обслуживанием водопровода должны заниматься инженеры. Только специалист сможет заметить первые признаки дефектов. Своевременный ремонт или замена деталей обеспечит стабильную и долгую работу механизма.

Подведем итоги: способен ли адаптер заменить кессон

По оценке основных характеристик, питлесс-адаптер является вполне надежной системой, которая может быть использована и даже имеет весьма хорошее соотношение цены и качества, однако, выбирая такой способ верхней обвязки скважины.

Следует учитывать некоторые особенности:

Следке знать, что система должна быть полностью герметична, тогда только можно будет свободно демонтировать насос и причем не один раз. Адаптер должен быть произведен очень точно и из материалов с высоким качеством. Поэтому следует несколько раз всё взвесить, прежде чем приобретать адаптер непонятного происхождения, который не обеспечен гарантией.
Приобретая адаптер, нужно немедленно спросить у торговца, как быть, если через три года уплотнительное кольцо утратит свои свойства. То есть, возможна ли его замена или же приобретение отдельно съемной составляющей адаптера

Это важно знать заранее, а не спустя три, четыре или пять лет.
Все устройство системы водоснабжения будет необходимо установить непосредственно в доме. Вам потребуется непосредственно предусмотреть место или, что даже лучше, отдельное помещение.

Адаптер, скважина – это все текущие вопросы, которые надо решать. Видео в этой статье поможет в этом разобраться. Инструкция есть и можно приступать к работе. Тем более и цена работы не такая высокая.
