Монтаж полипропиленовых труб своими руками

Способы прокладки полипропиленовых труб

Так, со стыковкой труб вроде как разобрались. Теперь хочу рассказать вам, как нужно производить прокладку системы отопления в частном доме. Существует несколько способов:

• открытый – в этом случае детали инженерной сети просто закрепляются вдоль стен и декорируются (или вовсе не декорируются);
• скрытый в стенах – трубы после окончания сборки замуровываются в стены;
• скрытый в полу – трубопроводы отопительной системы маскируются под бетонной стяжкой пола.

В принципе, если рассуждать с технической точки зрения, способ прокладки труб отражается только на визуальном восприятии помещений. А на эффективность работы системы не влияет. Так что подумайте, стоят ли затрачиваемые усилия достигаемого результата. Ведь проштробить стены, а потом заделать трубы – дело не из легких.

Кстати, сразу предупрежу, что скрыто могут прокладываться только трубы с неразъемными соединениями, армированные стекловолокном или фольгой. Так как только они имеют очень маленький коэффициент теплового расширения.

Открытая прокладка труб

Открытая прокладка труб отопления проста, но детали инженерной системы портят интерьер помещений.

Здесь говорить особо нечего. Необходимо просто навесить на стены радиаторы отопления, установить котел, а затем соединить все эти элементы полипропиленовыми трубами.

Чтобы все выглядело аккуратно, изделия следует закрепить на стенах с помощью специальных кронштейнов.

Скрытая прокладка труб

Суть скрытой прокладки состоит в маскировке труб отопления под стяжкой пола или в стенах.

Это более трудоемкий в реализации процесс, поэтому, чтобы вы могли сделать осознанный выбор, перечислю преимущества и недостатки рассматриваемого способа.

На мой взгляд, и я об этом уже говорил, единственный плюс подобного варианта – это красиво выглядящий интерьер помещения.

Что касается недостатков, то их множество:

1. Высокая трудоемкость и материалоемкость. Понадобится штробить стены и устанавливать туда трубы. Это намного сложнее, чем просто закрепить их на клипсы.
2. Большие теплопотери. Часть тепловой энергии труб, которые замурованы в стены, передается самой конструкции, что снижает эффективность работы отопительной системы.
3. Сложность эксплуатации. В случае аварии необходимо выполнить демонтаж декоративной отделки, чтобы добраться до протечки. Иногда это приводит к необходимости повторной отделки комнаты.
4. Дороговизна. Большое количество материалов и трудоемкость влекут за собой значительные затраты денежных средств на создание такой системы.

Технология скрытой прокладки труб

У сына на даче я делал отопление методом открытой прокладки. Но вам расскажу и технологию монтажа труб скрытым методом.

Итак, приступим:

1. Сначала нужно установить котел и радиаторы отопления. Чтобы защитить последние от повреждения, я не рекомендую снимать с них полиэтиленовую и картонную упаковку до тех пор, пока все отделочные работы в помещении не будут закончены.

Первым делом монтируются радиаторы отопления.

1. Затем проводится разметка мест будущей прокладки труб. Я обычно это делаю обычным маркером прямо на стенах.
2. После этого можно штробить. Беру болгарку и прорезаю две дорожки на таком расстоянии друг от друга, чтобы в получившуюся канавку влезала труба (с небольшим зазором). Затем беру перфоратор и выдалбливаю углубление зубилом.

Штробы должны быть чуть шире и глубже, чем используемые трубы.

1. На следующем этапе паяется система и соединенные трубы вставляются в штробы. Чтобы труба не шевелилась, я всегда креплю детали на пластиковые клипсы.

Еще раз напомню, что согласно СНиП скрыто могут прокладываться только трубопроводы с неразъемными соединениями. То есть, если вы используете металлопластиковые трубы с резьбовыми фитингами – замуровывать их в цемент ни в коем случае нельзя.

1. Затем можно подключать трубы к отопительным приборам.

Уложенные в штробы и подключенные к радиаторам трубы.

1. Как только все соединения выполнены, можно выполнять опрессовку. Для этого используется прибор, который нагнетает в трубы воздух до определенного давления. Этот процесс позволяет выявить негерметичные соединения, которые будут подтекать при заполнении труб теплоносителем.

Опресовка системы отопления позволяет выявить недостатки монтажа до заполнения труб теплоносителем.

1. Только после проведения всех испытаний и пробного пуска отопительной системы можно выполнять заделку штроб цементным раствором.

Разновидности и маркировка трубы из полипропилена

В торговой сети представлена продукция, имеющая различные эксплуатационные характеристики и предназначение.

Существует такая классификация сырья для изготовления пластиковых труб:

1. РР-Н. Служит для транспортировки холодной воды или обустройства систем вентиляции.
2. РР-В. Отличается высокой прочностью к механическим нагрузкам. Предназначен для строительства внешних магистралей.
3. PP-R. Устойчив к высоким температурам и ультрафиолетовому излучению. Может быть использован в системах отопления.
4. PPs. Устойчив к возгоранию, предназначен для перекачки легковоспламеняющихся и химически активных веществ.

Монтаж водопровода проводится с использованием материала с такой маркировкой:

• PN10 — для транспортировки холодных нетоксичных жидкостей;
• PN16 — устойчивы к температуре воды до + 55 ºС;
• PN20 — обеспечивают транспортировку жидкости с температурой до + 75 ºС;
• PN25 — универсальные, армированные, используются в системах отопления с температурой теплоносителя до + 95 ºС.

Монтаж пластиковых труб для водопровода может быть проведен звеньями различного цвета. Белые, серые и зеленые изделия предназначены для установки в помещениях. Черные звенья имеют защиту от ультрафиолета, могут быть установлены на улице. Армирование проводится стекловолокном или листовым алюминием.

Маркировка указывает на давление, которое выдерживают трубы:

• PN10 — 1 мПа;
• PN16 — 1,6 мПа;
• PN20 — 2 мПа;
• PN25 — 2,5 мПа.

Производитель выпускает изделия в таком диапазоне внешнего диаметра:

• малый — 20, 25 и 32 мм;
• средний — 40, 50, 63, 75, 90 мм;
• крупный — 100, 110, 150 мм и более.

Внешний диаметр учитывается для расчета места, которое займет магистраль после установки. Кроме этого, данный показатель нужен для изготовления отверстий и штроб при прокладке полипропиленовых труб через плиты перекрытия и стеновые панели. Внутренний диаметр указывает на пропускную способность водопровода. Зная эти данные, можно рассчитать необходимую силу напора в системе.

Длина готовых изделий варьируется в диапазоне 200-500 см. Благодаря широкому ассортименту этой продукции она востребована в частном и коммерческом строительстве.

Преимущества полипропиленовых труб

Этот строительный материал отличается такими преимуществами:

1. Доступная стоимость. Она намного ниже, чем у аналогов из железа или цветного металла. Конкуренция в этом сегменте ранка строительных материалов способствует постепенному снижению цены.
2. Малый вес. Система из пластиковых водопроводных труб не оказывает на стены здания дополнительной нагрузки. Нет необходимости делать прочный крепеж и усиливать фундамент. Звенья легко перевозить и переносить.
3. Химическая и биологическая инертность. Полипропиленовая труба для водопровода устойчива к токсичным жидкостям, не подвержена коррозии. На ее поверхности не образуются грибок и плесень.
4. Экологическая безопасность. Полимер не выделяет в воздух и транспортируемую жидкость вредных и ядовитых веществ даже при сильном нагревании. Пластиковые трубопроводы используются для транспортировки питьевой воды и пищевых жидкостей.
5. Длительный срок эксплуатации. Производители дают гарантию на свою продукцию 50 лет. Это намного больше, чем у стальных конструкций.
6. Легкость в установке. Монтаж труб водопровода может провести в одиночку начинающий сантехник благодаря простоте сборки и малому весу заготовок.
7. Гладкие внутренние стенки. Это способствует поддержанию постоянного напора и давления на всей протяженности магистрали.
8. Хорошая звукоизоляция. Пластиковые стенки практически полностью поглощают шум от протекающей по системе жидкости.
9. Герметичность стыков. Они выполняются путем сплавления деталей, после чего они становятся единым целым. Монолитная конструкция полностью защищена от протечек.
10. Эластичность. Трубопровод не подвергается повреждениям при деформации и усадке зданий. Замерзшая внутри вода приводит к расширению пластика без потери целостности. После оттаивания льда он принимает свою форму.

Полипропиленовые трубы не нуждаются в регулярном окрашивании. Их внешняя поверхность имеет презентабельный вид, хорошо вписывается в любой интерьер.

Правила сварки труб между собой

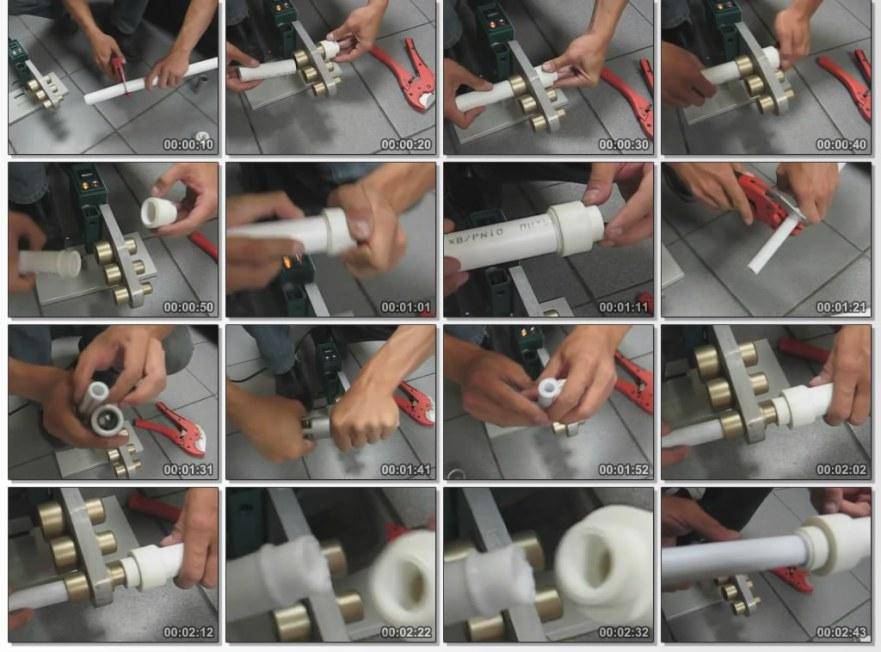

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Что еще потребуется для монтажа крана в ванной?

Закрепленная монтажная планка для смесителя на стену и подсоединенная к системе водопровода — первый этап установки смесителя. Чтобы выполнить процедуру полностью, еще потребуются:

На тот случай, если был приобретен классический кронштейн. Он представляет собой металлическую (всегда!) ровную или П-образную планку с отверстиями для посадки фитингов или водорозеток. Под эти элементы на металлической основе уже размечены крепежные отверстия — самостоятельно выверять межосевое расстояние не нужно. Если монтажная планка для смесителя в ванной не имеет выходов для эксцентриков, тогда фитинги следует покупать со специальными элементами фиксации. Он представляют собой колено с двумя выходами, внутренняя поверхность которых имеет резьбу. Не имеет значение, как выполняется крепление смесителя к стене с полипропиленовыми трубами или металлическими — с помощью фитинга или планки — одна сторона колена надевается на трубу, другая служит для ввинчивания эксцентриков. Так выполняется вывод труб водопровода.

Пакля или ФУМ лента.

Каждое резьбовое соединение нуждается в герметизации. Перед тем, как будет надета планка полипропиленовая под смеситель или металлическая, на резьбу необходимо намотать паклю или ленту. Некоторые специалисты рекомендуют дополнительно использовать еще и герметик. Именно эти соединения должны быть максимально надежны.

Специальные приспособления — металлический кусок трубы со смещенной осью и резьбой на обоих концах, которые ввинчиваются в водорозетки и служат для корректировки посадки смесителя. Эксцентрики бывают различной величины. Выбор размера зависит от того, как сильно планка для смесителя под металлопластик или металл утоплена в стену.

Декоративные накладки.

Обычно поставляются со смесителем, но их в комплекте может и не быть. Тогда шайбы стоит докупить дополнительно. Они служат для сокрытия монтажных отверстий в стене, чем придают изящный вид сантехническому оборудованию. Если не поставить накладки, то будет видна и дыра в плитке, и планка для смесителя, и эксцентрики.

Все остальные элементы для установки смесителя в ванной и на кухне поставляются вместе с краном. Покупая сантехническое оборудование, проверьте, что в комплекте было: корпус с механизмом управления, картридж или букса, барашки, если смеситель двухвентильный, излив. Кран в 78% случаев поставляется в разобранном виде. После того, как была установлена металлическая или полипропиленовая планка для смесителя, специалисты рекомендуют собрать полностью кран. Такая подготовка к работе ускорит процесс.

Способы крепления планки:

• Утоплена в штробе и зафиксирована на стене.
• Зафиксирована в нише.

В большинстве случаев установочная планка для смесителя из полипропилена или металла прячется в штробе. За счет правильно выбора эксцентриков легко добиться удобных выводов для монтажа смесителя. Но самое главное, что необходимо учесть при монтаже планки — колена должны выходить наружу вровень с плиткой (заподлицо). Иначе красиво установить смеситель не получится.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

Полипропиленовые трубы нашли широкое применение благодаря не высокой стоимости, большому сроку эксплуатации и простоте монтажа. Выполнить монтаж полипропиленовых труб своими руками под силу каждому, главное это правильно распланировать работы по монтажу и знать особенности сварки полипропиленовых труб.

В отличие от других видов труб для монтажа полипропилена необходимо иметь специальный инструмент — это сварочный аппарат для полипропиленовых труб и ножницы для резки труб. Следует отметить, что, не смотря на необходимость приобретения специального инструмента, полипропиленовые трубы все равно выигрывают по стоимости, благодаря дешевизне самих труб и фитингов.

Инструмент и материалы, которые будут необходимы

Главный инструмент, который понадобится – паяльник для пластиковых труб.

Этот простой недорогой прибор работает по принципу утюга — расплавляет верхний слой на трубах, которые вставляются одна в другую. После застывания пластик «сливается» в монолит.

В комплект входит сам прибор с подставкой и набор насадок по диаметру труб (например, 20,25 и 32мм). Если требуются насадки большего размера, а их нет в комплекте, насадки можно купить отдельно. Дополнительно вместе с паяльником могут быть отвёртки, торцевые ключи и т.д.

От мощности прибора зависит производительность и скорость работы. Прикинуть, какой мощности подойдёт прибор, можно, умножив диаметр трубы (наружный) на 10. Т. е. для трубы в 32 мм мощность паяльника должна быть не меньше 320 Вт., для 40 мм. – от 400 Вт. и т.д.

Кроме паяльника вам понадобится:

• маркер или фломастер;
• ножницы по пластику (специальные ножницы лучше, чем нож – режут быстро и без стружки);
• спирт;
• рулетка;
• чистая сухая тряпочка;
• крепёж для фиксирования труб на стене;
• все необходимые трубы, муфты, переходники и т.д.

Можно купить новый паяльник (цена будет от 1200 до 22000 руб.), а можно взять прибор напрокат, ведь паяльник может пригодиться только раз в жизни. Многие организации занимаются сейчас прокатом инструмента. Цена за сутки будет около 200 рублей.

Средняя цена пропиленовых труб для отопления на российских рынках

На прилавках представлены несколько основных производителей пропиленовых армированных стекловолокном труб для отопления, цены на которые, кстати, довольно приемлемы. Зависит стоимость, как и у любого другого товара, в основном от бренда. Качество же практически у любого из лидеров рынка вполне приемлемое. Конечно, это не относится к полипропиленовым трубам, продаваемым по слишком низкой цене. Вообще, если не прилавках есть такие изделия, стоимость которых ниже средней в разы, стоит насторожиться. Сейчас довольно много подделок, качество которых может очень неприятно удивить не только в процессе монтажа, что не так страшно, но и в процессе эксплуатации. Согласитесь, довольно неприятно, если трубы потекут в самый неподходящий момент. Хотя вряд ли какой-то момент для аварии можно назвать подходящим.

Попробуем рассмотреть средние цены за метр полипропиленовых труб для отопления по России.

Марка	Рабочее давление, бар	Рабочая температура, градусы по С	Метров в упаковке	Страна производитель	Средняя стоимость, руб./м
FORMUL	20	95	60	Турция	91
KraftFaser	20	95	60	Россия	89
VALFEX	20	95	60	Россия	81
SPK	20	95	60	Турция	106
FIBER	20	95	60	Россия	144

А это полипропиленовый коллектор – незаменимая деталь в системе отопления

Вот пять основных производителей, представленных на наших прилавках. Но ведь одними трубами при монтаже не обойтись, а потому стоит узнать и цены на фитинги. Их достаточно много, а значит есть смысл рассмотреть только углы на 90 как самые востребованные. Стоимость указана за упаковку по 10 шт.

Наименование и размер	Изображение	Средняя стоимость, руб./м
Угольник с в/р LF 20х1/2″ ППС (M-Plast)		25,88
Угольник с в/р LF 20х3/4″ ППС (Фират)		45,34
Угольник с в/р LF 25х1/2″ ППС (Фират)		35,89
Угольник с в/р LF 25х3/4″ ППС (Фират)		45,48
Угольник с в/р LF 32х1″(под ключ) ППС (Фират)		105,23
Угольник с в/р LF 32х1/2″ ППС (MINDE)		25,08
Угольник с в/р LF 32х3/4″ ППС (Фират)		55,78
Угольник с н/р LМ 20х1/2″ ППС (M-Plast)		33,79
Угольник с н/р LМ 20х3/4″ ППС (Фират)		61,32
Угольник с н/р LМ 25х1/2″ ППС (Альфа)		51,33
Угольник с н/р LМ 25х3/4″ ППС (Фират)		60
Угольник с н/р LМ 32х1″ под ключ ППС (Фират)		117,43
Угольник с н/р LМ 32х3/4″ ППС (Фират)		69,90

Такова средняя стоимость на подобную продукцию. Если же говорить о тех, кто уже заменил обычные железные трубы на полипропиленовые, то будет не безынтересно посмотреть на их отзывы:

Chivas,Россия, Ростов-на-Дону: Два года назад я решил своими силами сделать отопление в доме, разводку на батареи и подключение к газовому котлу, (уже ранее имея небольшой опыт в этом). Остановился на армированной полипропиленовой для горячей воды Kalde турецкого производства, потому что она была что сказать “по хорошей цене”, до этого имел дело с “пилсой” но в отличие от нее “кальде” немного лучше спаивается, и на много меньше вони при пайке. Когда все спаял решил опробовать на прочность так сказать. При испытании под давлением воды 2 атмосферы и температурой +70 градусов, трубы почти не деформировались, все спайки остались сухие, ни где не выгнулась и не повело. Работают уже второй сезон, за не высокую цену- я доволен!

Подробнее на Отзовик:

Конечно же отзывы профессионалов о полипропиленовых трубах для отопления не столь восторженные, как у новичков, но все же и они признают, что они действительно удобны в монтаже и долговечны.

Типы выпускаемых полипропиленовых труб

В зависимости от разновидности исходного сырья, используемого при экструзионном производстве труб, они делятся на три основных класса:

• Первый из них применяют чаще всего для проведения водопроводных промышленных магистралей и вентиляционных систем. ПП РРН — так маркируются этот материал, и произведен он из гомо-пропилена.
• Вторая разновидность используется для устройства водопроводных бытовых разводок, для систем теплого пола — она имеет маркировку ППР РВ и производится из блок-сополимера.
• Третий вид применяют при монтаже отопительных систем — они отлично функционируют благодаря равномерно распределяющейся нагрузке на внутренние поверхности труб. На них наносится маркировочный код ПП РРВ,и изготавливаются подобные изделия из стат-сополимера.

Рабочий температурный режим всех трех видов этих труб не должен превышать 70—75 градусов. При выполнении этого условия они будут функционировать долгое время, не доставляя проблем. Кроме этого пропиленовые трубы могут иметь монолитную структуру, или же быть усиленными армированием. Для отопления чаще всего используют трубы из пропилена, армированные стекловолокном или алюминиевой фольгой, находящимися в толще стенок. Поэтому при проведении монтажных сварных работ не нужно будет проводить зачистку поверхностного слоя, которая свойственна для монтажа других типов труб – с внешним расположением армирования.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
	Труборез – идеальное устройство для отсечения полипропилена.
	Шейвер – предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка – один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

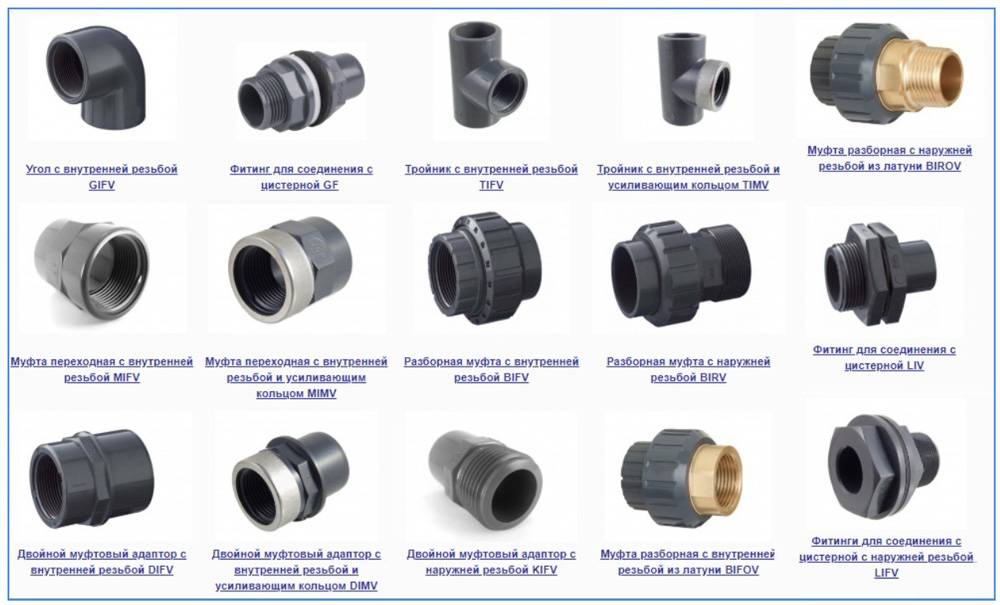

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Пайка армированных труб

Швейер для зачистки краев трубы

ПП трубы, армированные внутренним алюминиевым слоем или стекловолокном, отличаются улучшенными техническими характеристиками по рабочему давлению и температуре, поэтому чаще всего используются для систем отопления и ГВС.

При сварке армированной алюминиевой прослойкой трубы, перед тем как вставить ее в нагревательную насадку электропаяльника, необходимо удалить с конца трубы наружный полипропиленовый слой и алюминиевую оболочку на необходимую длину соединения деталей.

Осуществляется это с помощью специального резака для труб или острого ножа.

Для проведения пайки труб, армированных стекловолокном, такую операцию проводить не нужно.

Видео: как паять армированные полипропиленовые трубы

При выборе системы отопления необходимо учитывать, как эффективность обогрева помещений, так и текущие и плановые расходы на монтаж и дальнейшее обслуживание системы оборудования. Сравнение однотрубной и двухтрубной системы отопления для частного дома.
