Печь-котел для водяного отопления частного дома — устройство и установка

Технология сооружения печи с водяным контуром

В первую очередь стоит заметить, что эта работа – не из простых, и очень желательно наличие у новоявленного мастера хотя бы начальных навыков кладки печей или других кирпичных конструкций.

Итак, вы готовы сложить свою собственную печь. Что для этого надо? Первым делом нужно приготовить необходимые элементы. Теплообменник – сердце всей системы – можно купить у производителя или сделать самостоятельно из подручных материалов – листов металла или труб. Схема, по которой нужно действовать, может быть найдена в интернете или составлена самостоятельно, если вы обладаете хорошей фантазией и конструкторской жилкой. В таком случае приспособление будет идеально подходить под условия эксплуатации, а также будут детально учтены особенности варочной поверхность или печи, в которой будет производиться установка теплообменника.

Ответы на часто задаваемые вопросы

Вопрос: Что представляет собой и как работает печь-камин?Ответ: Это обычный отопительный агрегат, функционирующий на дровах и имеющий в своей конструкции водяной теплообменник, который нагревает проходящий через него теплоноситель.

Вопрос: Стоит ли для полноценного отопления дома пользоваться только печью-камином?Ответ: Это можно делать при крайней необходимости. Все же для гарантированного обогрева большого дома нужно использовать и котел, функционирующий беспрерывно от электричества или газа, либо твердотопливный агрегат, который может функционировать длительное время и выделять большое количество тепла. Ведь для поддержания постоянной работы печи-камина требуется много дров, которые нужно подкидывать в топку ежечасно в любое время суток. Понятно, что не каждому это под силу.

В: Есть ли необходимость в приобретении печи-камина?О: Конечно. В том случае, когда не хватает тепла в некоторых комнатах, термокамин обеспечит их обогрев. Совместное использование этого устройства с другими типами отопительных агрегатов способно улучшить прогревание большого дома, экономя при этом более дорогие виды топлива (газ, электричество, солярку). Уместно сочетать печь-камин с водяным контуром и котел, работающий от электроэнергии по ночному тарифу. Соответственно, ночью будет использоваться энергия котла, днем же можно протапливать термокамин дровами.

В: Как зависит работа отопительной системы от количества воды, заливаемой в расширительный бак?О: Скорость движения жидкости по трубам обуславливается ее объемом. Система будет рационально функционировать при должной инертности теплоносителя. Таким образом, чрезмерное количество воды тормозит нагревание труб, соответственно, радиаторы медленно отдают тепло в окружающее пространство. Большой объем жидкости негативно сказывается и на скорости ее остывания. В то же время меньшее количество воды способствует тому, что процессы нагрева труб и их остывания будут происходить быстрее. Однако при этом следует поддерживать объем теплоносителя в пределах 50 л, ведь при наличии в системе небольшого количества воды может произойти ее закипание.



В: В продаже имеются устройства медленного горения, которые при одной закладке дров работают до 12 часов. Может ли печь-камин функционировать в таком же режиме?О: Суть работы устройств, в которых поддерживается процесс медленного горения, сводится к тому, что печи горят долго, но выделяют мало тепла. Объясняется это просто. Связка дров может отдавать определенное количество энергии быстро с большой мощностью либо медленно с маленькой. В обоих случаях дому будет отдано одинаковое количество тепла. При плавном горении камина с водяным контуром в системе поддерживается невысокая температура, что влечет за собой образование конденсата. Такое явление крайне нежелательно, поскольку относится к химически агрессивным факторам, провоцирующим разрушение дымового канала, постепенное снижение тяги и выход агрегата из строя.

Разновидности печей

Колосник — это решетка, которая позволяет потоку воздуха проникать к месту горения снизу, а золе выпадать сквозь отверстия

Дровяные отопительные устройства представлены большим числом моделей. В рейтинге современных печей, каминов есть варианты, материалом для которых служит кирпич, сталь, чугун.

Все виды печек имеют стандартные составные части:

  • топка;
  • колосники;
  • поддувало;
  • дымоход.

В домах для отопления на дровах используют чугунные котлы, пиролизные агрегаты, камины, печи Кузнецова длительного горения, буржуйки. В конструкцию встраивают варочные панели, водяные контуры, водогрейные емкости, духовки.

Печь-буржуйка

Буржуйка — металлическая печь для обогрева помещений

Представляет собой разновидность безынерционной печи — начинает нагревать комнату сразу после растопки, но также быстро остывает после перегорания. Актуальна для помещений временного пребывания, например, мастерских, гаражей, бытовок.

Особенности буржуек:

  • корпус, дымоход печи выполнены из железа;
  • отличаются повышенной пожарной опасностью;
  • можно легко изготовить самостоятельно.

В магазинах есть выбор современных моделей с красивым внешним видом. Печную поверхность покрывают стойкими цветными эмалями, ставят стеклянные дверки из термостойкого стекла.

Чугунные агрегаты

Чугунная печь обладает высокой теплоотдачей

Применяются в жилых домах с начала ХIX века, агрегаты за этот период претерпели множество видоизменений, усовершенствований.

Чугунные печки характеризуются показателями:

  • высокой теплоотдачей;
  • долговечностью работы до 35 лет при правильном обслуживании;
  • долгим сохранением тепла;
  • устойчивостью против коррозии, прочностью.

Пиролизные агрегаты

Устройство пиролизной печи

В основе используют принцип термического разложения дров (сгорания) с выделением газов, которые вырабатываются при недостатке кислорода. После подачи воздуха газы быстро сгорают и выделяют дополнительное тепло.

Преимущество пиролизных агрегатов:

  • двухкамерное перегорание веществ позволяет полностью извлечь выгоду из дров;
  • снижается объем используемого топлива.

Обеспечивается равномерное нагревание помещения, поддерживается постоянная температура.

Каминные типы очагов

Печь из кирпича

Камин с открытой топкой пользуется популярностью благодаря простоте использования, скорости нагревания и созданию особой уютной атмосферы. Дымоход отправляет продукты горения за пределы помещения, обеспечивает необходимую тягу.

Разработаны модели:

  • встроенные в стену;
  • пристроенные виды.

Печи для водяного контура

Металлическая печь с водяным контуром

В агрегат на дровах встраивают металлический теплообменник, который подает жидкий теплоноситель в систему труб и радиаторов для обогревания других помещений в доме.

Для такого распределения используют конструкции различного типа:

  • кирпичные простые и длительного горения;
  • металлические и чугунные автоматы;
  • пиролизные котлы.

Циркуляция энергоносителя осуществляется естественным или принудительным способом с помощью электричества. Несмотря на сложность монтажа, такие печи работают и обслуживаются просто.

Печи с варочной панелью

Варочно-отопительная печь для дома

Печи для обогрева дачи на дровах с плитой решают вопрос отопления одновременно с приготовлением пищи. Часто к варочной поверхности добавляют встроенную духовку, расположенную над топкой через специальные прокладки из кирпича.

Модели снабжают приспособлениями для удобства:

  • отделом для сушки продуктов;
  • камерой для поддерживания температуры пищи;
  • отделом для подогрева тарелок перед подачей.

Современные конструкции выпускают в комплексном исполнении. Например, одна духовка работает на дровах, вторая — на электричестве, а для готовки сверху предусмотрены газовые конфорки.

Печь длительного горения

Печь Кузнецова

Особенность колпаковой печи Кузнецова в том, что дым циркулирует не только по каналам внутри конструкции. Он поступает в специальные отсеки, где задерживается, и дополнительно нагревает кирпичную конструкцию. После охлаждения газы направляются в дымоход и отводятся на улицу.

Тяга получается за счет внутренней пустоты под колпаком, поэтому на строительство используют меньше кирпича. Есть возможность объединения с контуром ГВС и водяного отопления. Минус печи в сложной кладке, которую может выполнить специалист.

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Варианты размещения теплообменника

Главный элемент печного агрегата имеет сложное строение. Его можно устанавливать как в дымоход, так и в топочную камеру.

В дымоход

При таком способе монтажа теплообменника топка будет накаляться равномерно и до предельного уровня. Интенсивность нагрева регулируется длиной змеевика.

Из-за отсутствия прямого контакта с огнем элемент дольше сохраняет эксплуатационные свойства. При этом установка теплообменника в дымоход приводит к увеличению габаритов свечи.

В уже готовое сооружение можно интегрировать регистр только после разборки дымохода. Чтобы избежать ошибок, нужно заранее спроектировать порядовку кладки.

В топку

Вариант повышает КПД печной системы, т. к. под воздействием дымовых газов труба будет накаляться до максимума. Внешние и внутренние змеевики слегка остужают наружные поверхности и поддерживают оптимальную степень нагрева.


Под воздействием газов труба печи будет сильно накаляться.

В теплообменнике есть 2 патрубка. Верхний совмещается с трубой и накопительным резервуаром, а нижний – с отопительным контуром.

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

  • Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
  • Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
  • Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
  • Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Изготовление печи своими руками

Большим плюсом станет покупка пиролизного агрегата – он отличается длительным горением дров и повышенным КПД.

Печное отопление с водяным контуром может отапливать здания большого размера – все зависит от мощности применяемой печи. Если есть возможность приобрести заводскую печку на дровах, то это плюс. Заводские агрегаты более аккуратные и эффективные, но на их приобретение нужны средства.

При нехватке денежных средств печное отопление с водяным контуром реализуется на основе самосборных печей, работающих на дровах. Их собирают из листового металла и кирпича. Металлические печки отличаются простотой – для их сборки нужен сварочный аппарат. Также они предельно компактны и не занимают много места. Их кирпичные версии более объемные, но они дольше хранят тепло и отличаются более эстетичным внешним видом.

Кирпичные печи на дровах всегда были атрибутом домашнего уюта. А будучи дополненными теплообменниками для организации водяного отопления, они подарят тепло всему дому, а не одному-единственному помещению.

Собрать простую печь с водяным контуром для отопления дома своими руками не представляет труда для тех, кто умеет обращаться с инструментами. В этом обзоре мы рассмотрим две схемы – одна из них поможет собрать печку из металла, а вторая из кирпича. Но для начала необходимо поговорить об изготовлении змеевика, являющегося сердцем любого отопительного агрегата, работающего на дровах.

Условия оптимальной работоспособности систем

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Печь с водяным контуром, встроенным на этапе кладки

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

  1. Полная энергонезависимость – для открытой и комбинированной схемы;
  2. Повышенный КПД по сравнению с традиционными печами;
  3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
  4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
  5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

  1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
  2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
  3. Высокая пожароопасность;
  4. Возможность попадания в помещения угарного газа;
  5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
  6. Наличие горячих поверхностей у металлических печей.

В чем суть проблемы

Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

Установка водяного контура в дымоход

Теплообменник водяного контура имеет сложную конструкцию. Один из вариантов его размещения — встраивание в дымоход. Печь можно изначально строить со змеевиком, или вмонтировать его в уже готовую конструкцию.

Особенности

Этот способ позволяет использовать тепло, которое быстро и практически бесполезно улетает в трубу. При этом:

  • Решение о установке такого вида контура принимается на этапе проектирования печи. Встроить теплообменник в дымоход уже запущенной в эксплуатацию печи фактически невозможно.
  • Тепло не отбирается у печи, топка раскаляется по максимуму.
  • Степень нагрева теплоносителя регулируется длинной змеевика. Для большого дома — большой змеевик.
  • Срок службы встроенного в дымовой канал змеевика значительно дольше, так как отсутствует контакт с огнем.
  • Требует печи с довольно объемным и сложным дымоходом, что приводит к увеличению размера печи.

Котел в виде бака в дымоход обычно не ставят, предпочитают теплообменник в виде змеевика. Его изготавливают из толстостенных труб (3–5 мм), без швов или с двойной их проваркой. Входная труба расположена в верхней части конструкции, обратка — чаще всего внизу. Трубы свариваются фасками, а не встык. Минимальный промежуток между коленями — 5 см. Сечение труб — от 4 см, чтобы вода не закипала. Более тонкие трубы можно использовать лишь при условии постоянного использования циркуляционного насоса.

В уже готовую печку можно встроить регистр, лишь полностью разобрав дымоход. Для облегчения последующей сборки необходимо заранее зарисовать схему кладки.

Монтаж с порядовкой

Работу начинают с укладки сплошного основания и второго ряда кирпича, формируя все отделы печи: топку и дымовой канал. Змеевик размещают в дымоходе на самом начальном этапе строительства, устанавливая на кирпичные выступы. Недопустимо соприкосновение регистра со стенкой канала, минимальная щель — 2 см. Далее:

  •  в третьем ряду монтируют дверку поддувала;
  •  четвертом — проверяют ровность стен с помощью отвеса;
  •  пятом — кладут зольник, ставят колосники и начинают выполнять футеровку топки шамотным кирпичом;
  •  шестом — закрепляют дверцу поддувала;
  •  седьмом — дверцу топки;
  •  с восьмого по шестнадцатый ряд выкладывают в высоту наружные стенки, топку, дымоход;
  •  в семнадцатом окончательно закрепляют змеевик, строго соблюдая вертикаль;
  •  в девятнадцатом накрывают змеевик металлической плитой;
  •  в последующих рядах делают перекрытие печи, оставляя проем с дверкой для чистки теплообменника.

Изготовление дровяного котла самостоятельно

Изготовление дровяного котла

Если вы хотите изготовить такой котел самостоятельно, то необходимо понимать основные принципы его конструкции. В основе лежат две емкости – одну помещают в другую. Для топки используется внутренняя часть, а внешняя составляющая передает тепло в помещение. Плюсы такого сооружения в том, что оно работает не только на дровах, но и на других видах топлива. Однако КПД здесь намного ниже, чем в аналогичных типах. Необходимо быть готовым к тому, что расход дров будет значительный.

Если рассматривать структуру пиролизных котлов, то здесь размещаются две камеры:

  • Для загрузки топлива
  • Для пиролизного газа.

При монтаже водяного котла в первую очередь нужно позаботиться о прочной герметизации. Топка, которую размещают в бочке – это водяная рубашка. Если в системе устанавливается горизонтальный трубопровод, то холодную трубу устанавливают ниже горячей. В другом варианте трубы нужно размещать вертикально (допускается небольшое отклонение).

При монтаже системы отопления самостоятельно лучше размещать трубы в шахматном порядке. Так можно добиться высокого КПД для всей системы отопления. Чтобы у котла был высокий показатель теплопроводности, необходимо делать оборудование из теплоустойчивой стали.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы,
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения,
Около печки температура будет всегда выше, чем в остальном помещении,
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Принцип установки и работы системы


Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

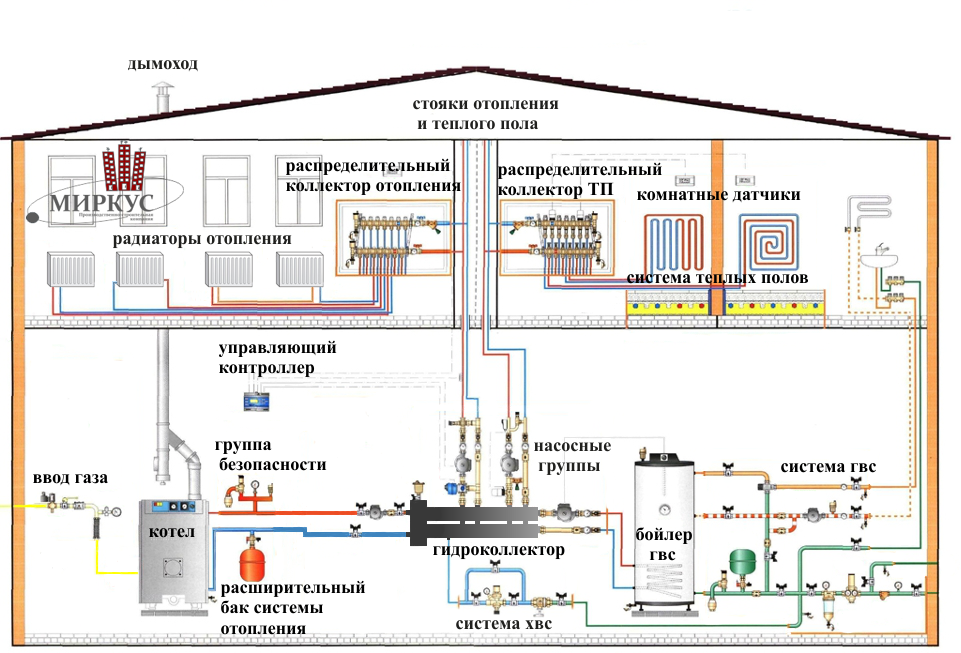

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Варианты размещения теплообменника

Главный элемент печного агрегата имеет сложное строение. Его можно устанавливать как в дымоход, так и в топочную камеру.

В дымоход

При таком способе монтажа теплообменника топка будет накаляться равномерно и до предельного уровня. Интенсивность нагрева регулируется длиной змеевика.

Из-за отсутствия прямого контакта с огнем элемент дольше сохраняет эксплуатационные свойства. При этом установка теплообменника в дымоход приводит к увеличению габаритов свечи.

В уже готовое сооружение можно интегрировать регистр только после разборки дымохода. Чтобы избежать ошибок, нужно заранее спроектировать порядовку кладки.

В топку

Вариант повышает КПД печной системы, т. к. под воздействием дымовых газов труба будет накаляться до максимума. Внешние и внутренние змеевики слегка остужают наружные поверхности и поддерживают оптимальную степень нагрева.


Под воздействием газов труба печи будет сильно накаляться.

В теплообменнике есть 2 патрубка. Верхний совмещается с трубой и накопительным резервуаром, а нижний – с отопительным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

  1. Открытая;
  2. Закрытая;
  3. Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.

Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.

Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.

Оптимальным решением для обвязки печи является комбинированная схема с насосом. Система отопления при этом построена по принципу естественной циркуляции, дополнительно устанавливается байпас с циркуляционным насосом.
Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
