Кирпичные печи для дома чертежи с порядовками

Плюсы и минусы конструкции

Зачастую кирпичные печи более предпочтительны, нежели их модернизированные аналоги. Этому способствует ряд причин.

• Корпус печки — превосходный теплоаккумулятор. Печь необходимо топить не так часто, как печь из стали или чугуна. Некоторые модели могут держать тепло сутки, а вот печь из металла требует периодического подбрасывания дров в топку.
• Она более экономична, т. к. имеет способность накапливать тепло.
• Экологичность.
• Оптимальный режим сгорания топлива.
• Максимальная теплоотдача, где органические молекулы практически полностью распадаются на H₂O и углекислоту. При этом избыточную часть тепла усваивает кладка из кирпича, а потом постепенно отдаёт его дому.
• Внешняя сторона печки не нагревается слишком сильно при этом.
• Тепло, которое отдаёт печка из кирпича более мягкое, если сравнивать его с теплом металлических конструкций. Слишком горячая поверхность металлических сооружений может подпалить пыль, парящую в воздухе. При этом происходит выделение не самых лучших соединений, которые хоть и не отравят вас, но вреда здоровью принесут. Ещё от этого могут быть неприятные запахи.
• Печь, выстроенная из кирпича, когда нагревается, выделяет пар, а когда остывает, снова забирает его обратно. Таким образом, она как бы дышит. Благодаря этой особенность влажность воздуха в помещении всегда остаётся оптимальной. Другие отопительные приборы необходимо оснащать увлажнителем воздуха, иначе они просто будут сушить воздух.

Плюсов у такой печи достаточно много. К ним можно отнести и её многофункциональность. Но и недостатки тоже есть. Если помещение, которое отапливается только при помощи кирпичной печки полностью остынет, то для того чтобы заново прогреть его до оптимальной температуры понадобится много времени. Ещё одним её недостатком можно считать массивность. Такое сооружение лучше строить на этапе строительства самого дома. Ну и, конечно, кирпичная кладка. Как бы просто со стороны это не выглядело, всё равно это достаточно сложный процесс. Но не невозможный. Если строго следовать рекомендациям, то у вполне можно справиться с этой задачей самостоятельно. И всё же, чтобы не рисковать, если есть возможность пригласить специалиста, так и сделайте.

«Буслаевская» печь: проекты

проекты домов с печкойДля укладки потребуются такие материалы:

• дверцы – топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

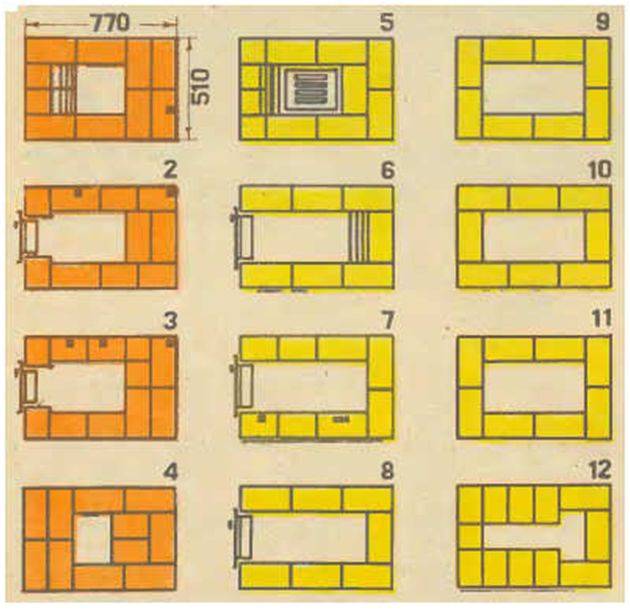

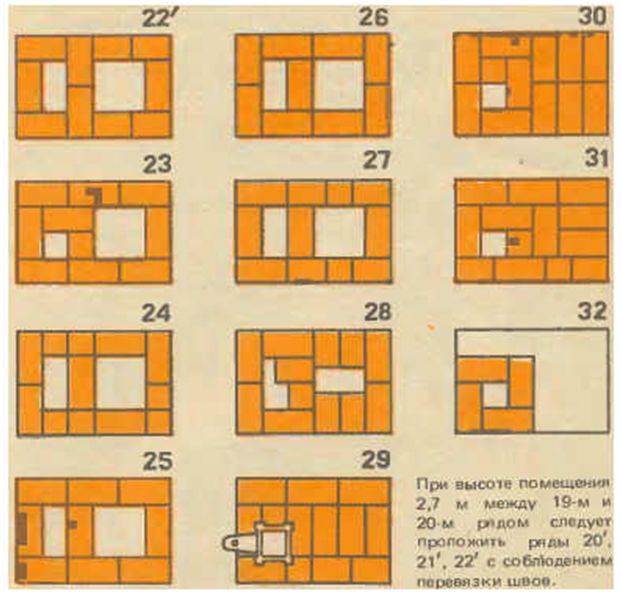

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Достоинства и недостатки

К достоинствам кирпичной банной печи следует отнести:

• способность аккумулировать и долго отдавать тепло;
• равномерный и стабильный режим нагрева помещения;
• привлекательный и аккуратный внешний вид
• комфорт и удобство пользования.

Недостатками кирпичной печи можно считать:

• стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
• большой вес и размер, необходимость создания собственного основания (фундамента);
• нагрев помещения требует больше времени, чем при использовании металлических печей;
• при неграмотном использовании возникает опасность отравления угарным газом.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.

При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

1. Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
2. Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
3. Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
4. Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от  стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

• кирпич керамический красный марки 150;
• кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

• Кирпичи должны быть одного размера;
• Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
• Для облицовки выбирайте декоративные кирпичи;
• Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

• А) подпечная часть;
• Б) ниша;
• В) шесток;
• Г) горн;
• Д) душниковая часть;
• Е) щит;
• Ж) задвижка;
• З) труба дымохода;
• И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

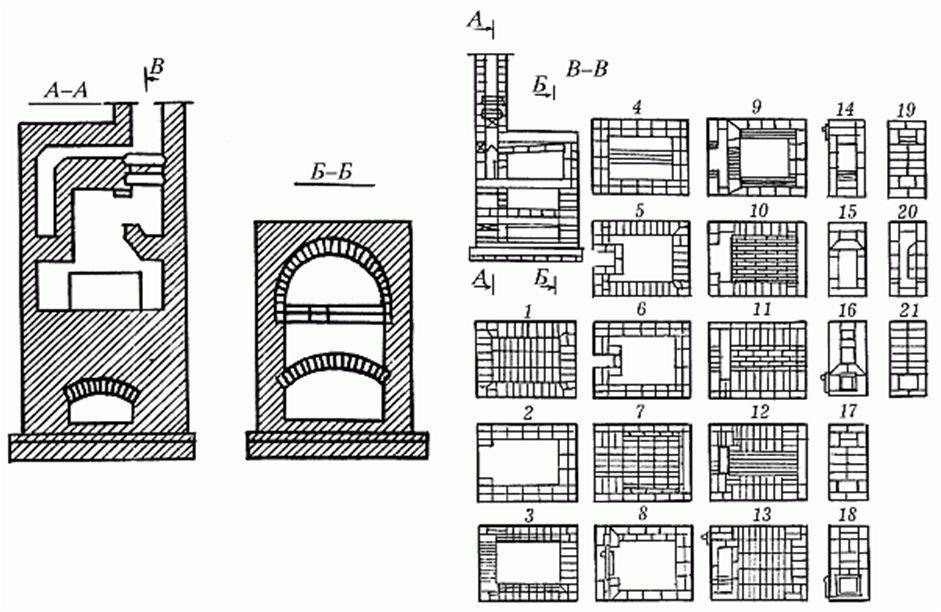

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

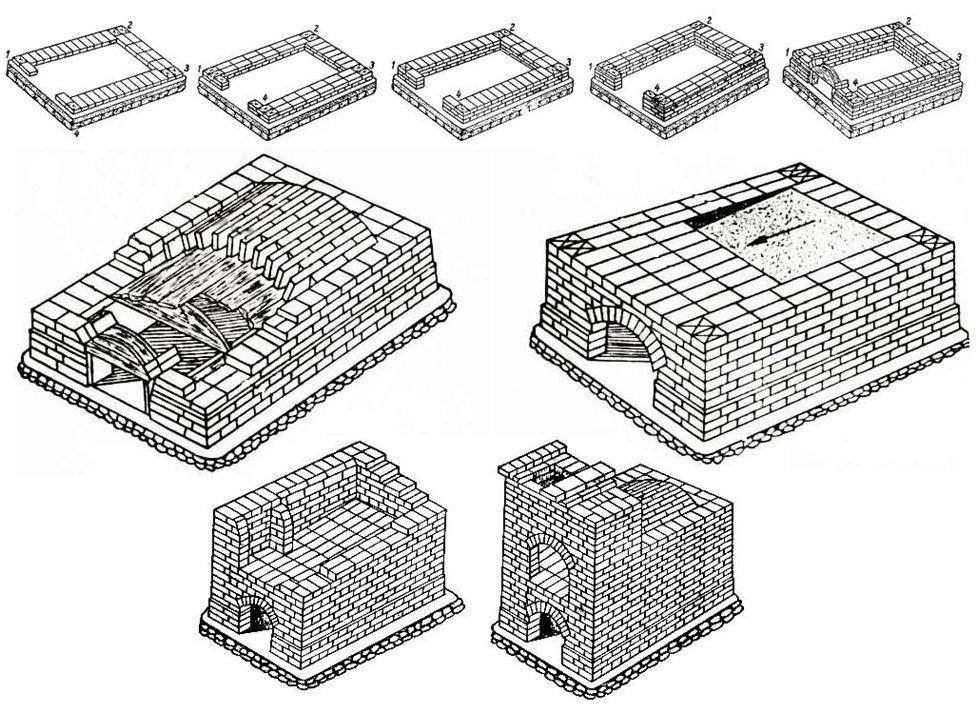

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Пошаговая инструкция по кладке печи

Порядовка печи Кузнецова

При возведении проверяют горизонтальность рядов, вертикальность стенок и прямые углы. Кладут кирпичи с перевязкой швов.

Порядок сооружения:

• подготовка чертежей для кладки печи своими руками;
• нанесение разметки, устройство основания;
• приготовление раствора и выкладывание поддувала, топки;
• кладка тела печки с каналами, установка водяного бака;
• устройство канала для отвода дыма.

Разметка и устройство фундамента

Для кирпичной печи обязательно заливают фундамент

Для кирпичных очагов основание строят обязательно, т. к. сооружение отличается большим весом, а грунт или пол в доме не рассчитан на такую массу.

Правила строительства:

• фундамент заглубляют в землю не меньше, чем на полметра, чтобы печь не проседала, не кренилась от почвенной влаги при промерзании;
• габарит основания выбирают так, чтобы края выступали за пределы печи на 10 см с каждого бока;
• фундамент печи не связывают с основанием дома, между ними оставляют промежуток 5 – 6 см, который засыпают песком.

Материалом служит бетон, кирпич, бутобетон. Поверхность покрывают тремя слоями рубероида на битумной мастике или расплавленной смоле.

Возведение тела печи

Чтобы избежать выпадение углей, колосники устанавливают ниже дверцы

Размеры камеры сгорания выбирают по кубатуре загрузки дров. Внизу, на границе с поддувалом ставят колосники, их располагают ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

Ряды выполняют по схеме порядовки, чтобы получит каналы, проходимые для продуктов сгорания топлива. Кирпичи в размер отбивают с помощью кирки, молоток располагают в направлении от себя, элементы устанавливают на грань.

Котел для воды ставят, учитывая инструкции изготовителя. Внутренний котел окружают двумя слоями кадки, чтобы увеличить степень и скорость нагрева.

Строительство дымохода

Дымоход — это инженерная система в форме отвесной трубы для отведения дыма и создания тяги. Его монтируют так, чтобы тело не соприкасалось с элементами конструкции кровли.

Есть виды каналов:

• насадные, когда труба является продолжением печи и ставится над корпусом;
• коренные, если дымовой коллектор ставят на собственном основании, к нему от печки идут рукава;
• стеновые, которые находятся в капитальных вертикальных ограждениях дома.
