Кирпичные печи для дома на дровах

Выбираем место под строительство

Мы решили вести речь о печи, которая будет располагаться внутри здания. То есть, это не стандартная барбекю в саду или под навесом, а полноценная печка с режимом обогрева и готовки пищи.

В первую очередь, нам необходимо выбрать для нее удобное место

Не важно, в доме будет конструкция или во времянке, она должна устанавливаться по всем требованиям пожаробезопасности, но также обязательно и с учетом наиболее эффективного обогрева помещения

Если комната небольшая, то можно установить печь даже в углу, как часто и бывает, но стоит помнить, что при большой площади зона напротив будет прогреваться плохо. Тем более, в том случае, если в данном месте находятся входные двери.

Печку лучше устанавливать на кухне, которая будет за счет ее работы обогреваться.

Стоит помнить, что около печи должна быть стена, через которую мы выведем дымоход на улицу. Ну, или следует правильно рассчитать вывод дыма вертикально вверх, если ориентир идет на кирпичный дымоход.

Не менее важно и то, что объемная кирпичная печка имеет достаточно большой вес. Часто на это не обращают внимания, и производят кладку даже на толстый деревянный пол

Но это хорошо только в случае новых пиломатериалов и качественной отделки основания.

Материалы и заготовки

Чугунные элементы

Ассортимент комплектующих и объемы требуемых стройматериалов зависят от типа выбранной печной конструкции, в пределах которой они мало отличаются. Для чисто отопительных образцов закладывать в проект варочную панель, духовой шкаф, а также водяной бак не обязательно. Типовой набор элементов из чугуна и стали включает следующие наименования:

дверца для зольника и ее топочный аналог;
дверки очистных каналов;
задвижка уличного дымохода;
конфорки;
сама варочная плита.

Завершает этот список колосниковая решетка, традиционно изготавливаемая из чугуна.

Помимо всего перечисленного для сооружения конструкции потребуются стальные детали. Их перечень включает следующие позиции:

шкаф духовой встроенный;
бак для воды;
полосы произвольной длины и ширины;
уголок типоразмера 50х50 мм;
хорошо отожженная проволока 2-3 мм;
стальной лист, настилаемый у топки.

Красный и шамотный огнеупорный кирпич

Для изготовления основания (фундамента) и корпуса печи потребуется подготовить расходные материалы. Они подбираются на основании выбранной схемы кладки и с учетом особой таблицы, как правило, прилагаемой к ней.

В этот список входят:

щебень, бутовый камень, а также битый кирпич, простой песок и цемент;
доски для обустройства опалубки под фундамент и кусок рубероида для гидроизоляции;
кирпичи двух типов;
асбестовый лист и разметочный шнур;
исходные компоненты для подготовки глиняного раствора.

Основные этапы и важные особенности кладки печи

От момента заливки фундамента до начала строительства должно пройти 3-4 недели. За это время основание наберет необходимую прочность и сможет выдержать вес кирпичной печи. Рассматриваемая работа требует максимальной ответственности и сосредоточенност и со стороны исполнителя. Любые ошибки могут привести к непоправимым последствиям, поэтому заранее настройтесь на работу и выделите достаточное количество времени для ее выполнения.

Печь из кирпича своими руками

Кладка печи осуществляется в несколько этапов.

Первый этап. Выложите из кирпича зольник и нижнюю часть первого колпака. Кладку выполняйте с использованием рассмотренного ранее песчано-глиняног о раствора.

Второй этап. Установите в кладку дверку зольника. Для фиксации дверцы используйте оцинкованную проволоку.

Установите в кладку дверку зольника

Третий этап. Установите над камерой зольника колосниковую решетку.

Установите над камерой зольника колосниковую решетку

Четвертый этап. Смонтируйте топку. Обложите внутреннюю часть этого отсека огнеупорным кирпичом. Кирпичи выкладывайте «на ребро». На этом этапе нужно использовать специальный кладочный раствор. Готовится он так, как и стандартный, но вместо простой глины берется огнеупорная, т.е. шамотная. Закрепите дверцу топочной камеры при помощи стальной пластинки и уже знакомой вам проволоки.

Пятый этап. Продолжайте стандартную кладку, пока не дойдете до 12-го ряда. Дойдя до этого ряда, перекройте топочную камеру и ровно уложите плитку с конфорками. Данная плита должна быть изготовлена из чугуна. Ровность укладки контролируйте с помощью строительного уровня.

Шестой этап. Выложите первый колпак. Он возводится в левом краю печки. На этом же этапе обустраивается канал для летнего хода.

Седьмой этап. Установите плиту и выложите стенки отделения для варки. Ведите выкладку упоминавшегося ранее нижнего колпака.

Восьмой этап. Установите задвижку для упоминавшегося канала летнего хода. Эта задвижка размещается во внутреннем углу отделения для варки.

Девятый этап. Ведите кладку до 20-го ряда. Дойдя к этому ряду, перекройте отделение для варки и первый колпак. Обязательно оставьте в сплошной кладке необходимое число отверстий для летнего хода и подъемного канала, а также отдушины отсека для варки. Кирпичи размещайте на уголках из стали – так вы обеспечите более высокую прочность и надежность печки.

Десятый этап. Закройте портал варочного отделения распашными каминными дверками. Лучше, чтобы дверцы имели вставки из жаропрочного стекла. Такое решение позволит вам следить за процессом горения топлива и любоваться пламенем.

Одиннадцатый этап. Установите прочистные дверцы для удобного удаления сажи. Для установки выбирайте такое место, к которому вам будет проще всего добираться.

Двенадцатый этап. Выложите стенки колпака почти до верхнего края стенного проема. Вверху перекройте печку парой рядов кирпичей. Просвет между верхом печки и перемычкой заполните минватой. Благодаря этому будет обеспечена дополнительная теплоизоляция и несколько увеличена эффективность обогрева.

Тринадцатый этап. Выложите декоративный поясок по верхнему периметру агрегата.

Четырнадцатый этап. Приступайте к устройству дымоотводящей трубы. Лучше, чтобы дымоход был кирпичным. Такая конструкция прослужит гораздо дольше тех же металлических либо асбестовых труб.

В завершении вам останется лишь выложить до конца дымоход и выполнить при желании внешнюю отделку печки. Самый простой вариант – оштукатуривание. В остальном же ориентируйтесь на собственные предпочтения и доступный бюджет.

Таким образом, укладка печки хоть и не является простым мероприятием, но его вполне можно выполнить своими руками. Достаточно попросту разобраться в технологии и во всем следовать инструкции. Помните, материалы для работы должны быть самыми качественными. А проверенные годами схемы печей позволят вам самостоятельно возвести агрегат, который будет долгие годы качественно отапливать ваш дом безо всяких проблем и нареканий.

Принцип работы помпейской печи

Эффективность итальянской печи для пиццы обусловлена техническими особенностями конструкции.

Принцип работы

При сгорании твердого топлива, внутри купола возникает два потока горячих газов:

Конвекционный поток, который идет от самой топки.
Отраженный поток идет от стен купола.

Примечательно и то, что в помпейской печи температура саморегулируется.

Движение холодных и горячих потоков

Чем сильнее разгораются дрова в печи, тем большее количество газов выделяется. Мощным потоком устремляясь вверх, они перекрывают поток кислорода в сечении устья трубы. Следовательно, снижается и интенсивность горения, а значит, и понижается температура.

Когда температура снизилась, ослабевает и поток горячих газов, снова открывая доступ кислороду.

Этот цикличный процесс и помогает регулировать оптимальную температуру в печи, необходимую для приготовления хлеба, пирогов, пиццы и любой другой пищи.

Как видно из рисунка, именно купол является тем самым главным элементом печи, аккумулирующим тепловую энергию от огня.

Проанализировав принцип работы и конструкцию печи, можно подвести итог и выделить основные плюсы и минусы устройства помпейской печи.

К преимуществам относятся:

Быстрый нагрев. Уже через 30 минут после растопки, в такую печь можно загружать сырые продукты для приготовления. В то время, как время разогрева классической русской печи составляет не менее 2 часов.
Хорошая теплоотдача. Даже после сгорания дров, тепло в помпейской печи продолжает поддерживаться в течение нескольких часов, что позволяет «тушить» пищу.
Компактные размеры агрегата позволяют органично вписать печь практически в любой дачный участок.
Стильный внешний вид.

Стильный внешний вид

К недостаткам помпейской печи следует отнести:

Сложность конструкции. В отличие от традиционной кладки кирпичной печи для дачи, здесь потребуется сноровка, чтобы правильно выложить купол, который является неотъемлемым атрибутом агрегата.
Высокая стоимость материалов.
Необходимость обустройства мощного фундамента, так как печь имеет не малый вес.

Подготовка к кладке

Б/у кирпич перед кладкой замачивают в воде на 12 часов

Основные материалы, используемые при сооружении печки из кирпича своими руками – обычный красный кирпич и его шамотный огнеупорный аналог. Первый применяется только для сооружения внешней оболочки конструкции, из второго делают стенки и дно топки. Купленный кирпич тщательно перебирается – отбираются только целые образцы без сколов и трещин. Когда используется б/у материал, каждый образец тщательно очищается от сажи и раствора, а затем замачивается в воде на половину суток. Шамотные заготовки перед использованием достаточно ополоснуть чистой водой, что позволит удалить с них скопившуюся пыль.

Подготовка кирпичных заготовок

К подготовительным операциям относятся также работы по изготовлению неполных кирпичных заготовок, получаемых путем раскалывания цельных образцов. При кладке печи потребуются:

половинки;
трехчетвертные заготовки;
четвертинки и другие мелкие фрагменты.

Для облегчения подготовки кирпича по размеру на рукоятке кирки делаются отметки.

Приготовление раствора

Как определить консистенцию раствора

Прочность и сроки службы кирпичных печей зависят от состояния и кондиции кладочного раствора, гарантирующего получение качественного шва. Его толщина не должна превышать 8 мм, т. к в противном случае на стыках появляются трещины и снижается эффективность обогрева. Раствор готовится только из качественной глины и тщательно просеянного песка. Он доводится до однородной массы, не имеющей в своем составе комков и посторонних примесей.

Шведская дровяная кирпичная печь для дома

Если сравнивать шведскую печь с голландской, то главным ее отличием будет более высокий КПД. В составе «шведки» может быть варочная плита, ниши для просушки одежды или обуви, духовка, камин и даже лежанка.

Внутри шведская отопительная дровяная печь для дома из кирпича имеет систему каналов, однако она действует еще и как колпаковая, в которой дымовые газы догорают под сводом топки. Используется такая печь для обогрева двух смежных комнат, а вот на большую площадь она не рассчитана.

Среди достоинств конструкции можно выделить:

более эффективное использования топлива;
высокая скорость прогрева;
дополнительный обогрев поверхности пола из-за особенностей конструкции;
возможность приготовления пищи;
наличие ниш для сушки одежды, заготовки сухофруктов;
возможность встроить теплообменник для нагрева воды.

Приведем и несколько недостатков шведской печки:

при строительстве некоторые элементы конструкции должны быть из огнеупорного кирпича, что увеличивает смету;
во избежание теплопотерь через нижний участок печи она нуждается в теплоизоляции;
желательно не допускать полного остывания печи зимой, иначе, кладка начнет постепенно разрушаться из-за конденсата и перепада температур при растопке.

Основные материалы и комплектующие для кладки кирпичной печи

Для возведения печи недостаточно будет наличия кирпича и песчано-цементного раствора, потребуется подготовить еще другие строительные материалы. Количество используемых элементов напрямую зависит от размера и модели конструкции.

Потребуется приобрести чугунные комплектующие:

Поддувало.
Решетка на колосник.
Дверца на топку.
Варочная поверхность.
Дверца на очистные каналы.
Кольца для варочной поверхности.
Задвижка на дымоход.

Также можно приготовить следующие элементы исходя из конструктивных особенностей либо по собственному желанию:

Духовка.
Бак для нагрева воды.
Кровельное железо (им перекрывают варочную камеру).
Лист из стали (накрывают пол рядом с топкой).
Отожженная проволока из стали.
Полосы из металла.
Уголки из металла 5*5 см.

Согласно схеме укладки подбирают строительный материал:

Кирпич красный.
Кирпич шамотный.
Песок и глина.
Строительные материалы для обустройства фундамента.
Лист асбеста, шнур.

После того, как все было подготовлено, можно приступать к подготовительным работам и возведению кирпичной печи.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

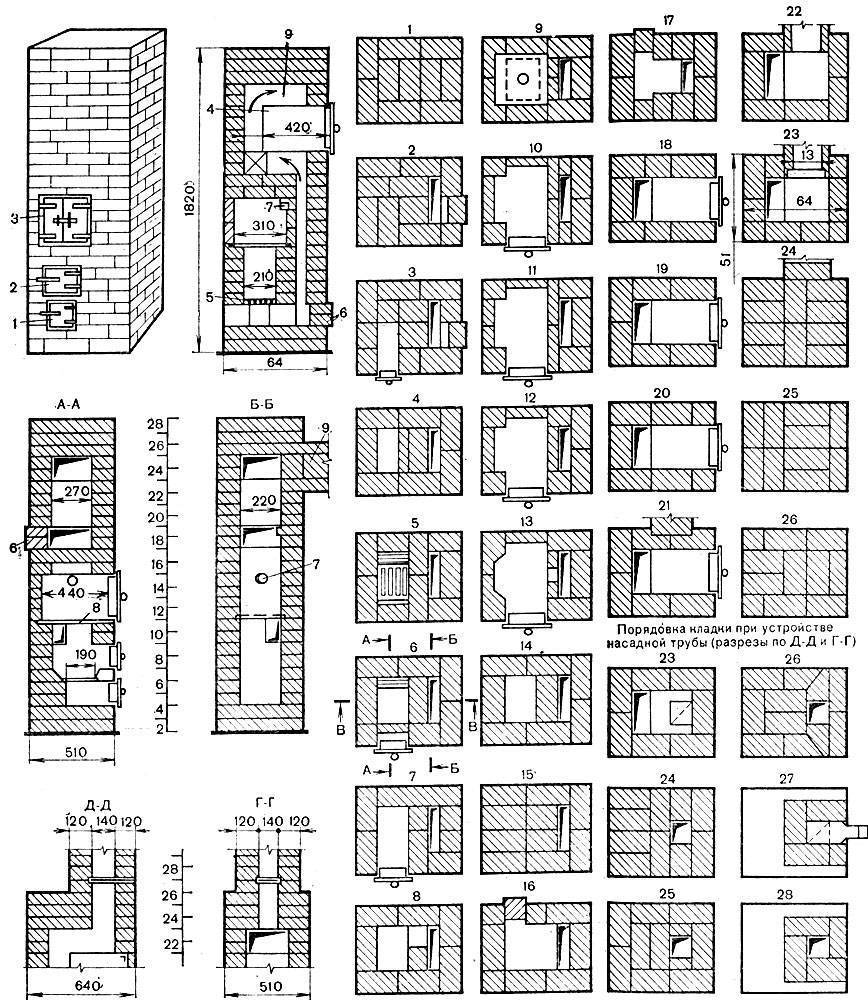

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

А) подпечная часть;
Б) ниша;
В) шесток;
Г) горн;
Д) душниковая часть;
Е) щит;
Ж) задвижка;
З) труба дымохода;
И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

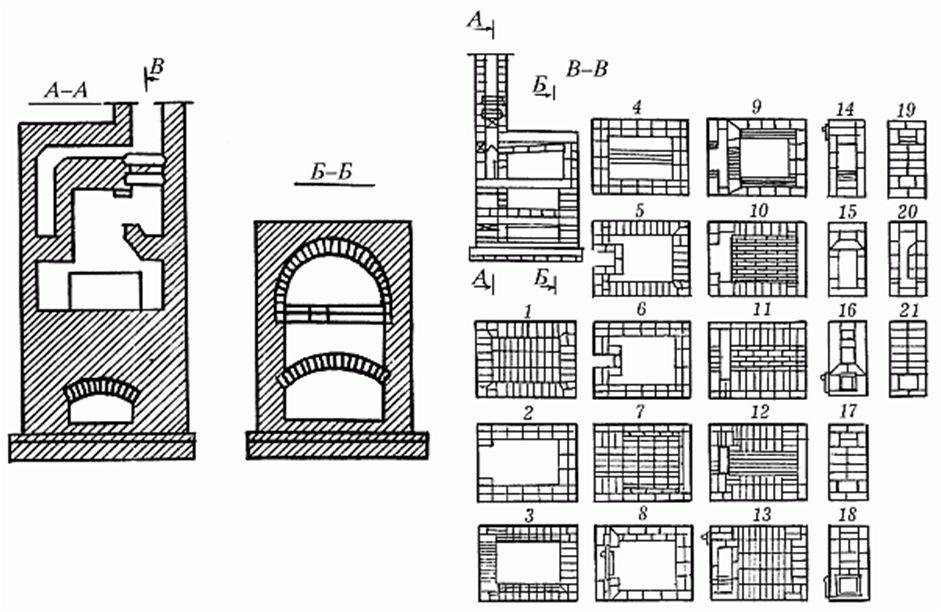

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

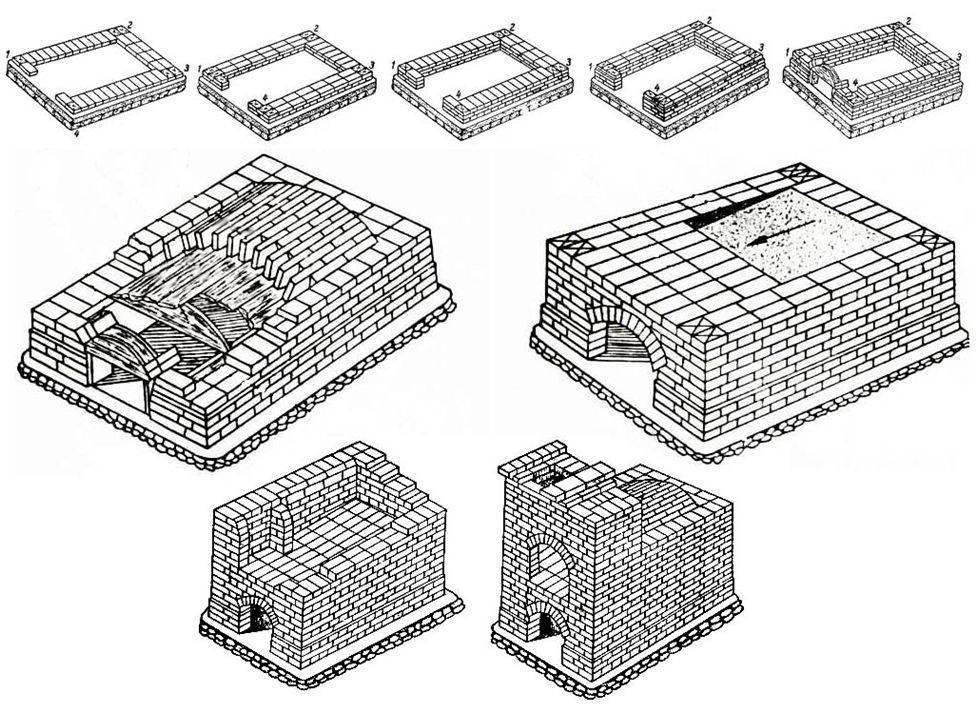

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Основные приемы кладки

При изготовлении применяются жаростойкие и огнеупорные материалы для топки, а также каленый кирпич. Делать устройство печи самостоятельно не рекомендуется. Необходимо обратиться к специалистам для качественной и безопасной кладки.

Специалисты проводят работы с соответствием всех норм и правил безопасности. Для укладки кирпичей применяется цементный раствор, который разведен с песком в соотношении 1 к 3.

Для связующего материала многие мастера используют глину с песком.

Каждый ряд кирпича выкладывается определенным образом формируя печь заданного проектаИсточник pechki.net.ru

Достоинства и слабые стороны

Печи медленного горения на дровах значительно превзошли устаревшие конструкции, у которых были следующие показатели:

низкий КПД, не превышающий при хороших условиях 85%;
постоянное присутствие человека для контроля горения и подкладки материала каждые 3—4 часа;
невозможность автоматизации различных процессов и т. д.

Главным достоинством конструкций будет то, что изменится процесс горения. Так как доступ кислорода ограничивается, дрова только тлеют. Во время процесса выделяется пиролизный газ, который в дальнейшем сгорает в отдаленное камере, увеличивая КПД на 15—20%. В итоге вместо 4 часов подкладка дров происходит через 8—9 ч. Также не следует забывать об автоматизации процесса горения.

Виды печей из кирпича для дома

Для маленьких площадей используется печь шведка Проекты печей предполагают встраивание панели для варки, духовки для запекания. Очаги соединяют с регистрами, в них ставят нагревательные емкости для получения горячей воды.

При выборе учитывают потребность в отоплении и других функциях:

Шведка. Отличается эффективностью и скоростью нагрева. Используется на маленьких площадях или в качестве дополнительного отопления.
Малая варочная печь-экономка. Совмещает отопление, варку пищи, сушку продуктов. Размещают в углу или в центре помещения.
Печь Кузнецова. Внутри есть пустоты (колпаки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются более интенсивно.

Голландка представляет собой высокую печь с большой топкой. В ней нет поддувала и колосников, а воздух подается через открытую дверку.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

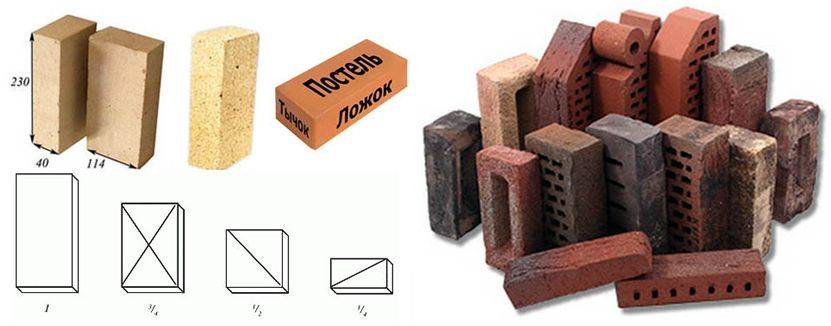

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Строим печь

Лучший кирпич из дешевого – это боровичовский, три стороны ровные М150-175. Была куплена черная термостойкая краска и уплотнители для дверок, а также коалиновая вата и картон.

Базальтовый картон используется в подъемного канале, и на второй эшалон на границе колпака и топки. По верху топки у варочной плиты проложена каолиновая вата. Задвижки же лежат на каолиновом картоне, который очень сильно пылит при работе.

На 17-18 рядах пришлось все кирпичи стачивать по высоте – нужно было влезть в рамку плиты. Перекрытие первого колпака закончилось хлебной камерой. Купол у хлебной камеры пришлось заменить на ровную крышку, так как высота дверки получилась выше, чем предполагалось.

Единственная декоративная часть печи – полочка спереди. На подгонку пяти кирпичей было потрачено много времени. Кирпичи стачивались со всех сторон — кроме задней и делались минимальные зазоры. Была намешана клеящая мастика – полстакана кирпичной пыли смешивается с жидким стеклом.

Самое сложное далее – перекрыть дверку хлебной камеры. Внизу дверки было поставлено 2 штифта на 6 – выточенных из болта, теперь ее можно будет быстро снимать и ставить также быстро. Варочная плита уже получила свои дверки, и может называться духовкой. Появился проблемный некрасивый кирпич – он с успехом был замазан мастикой, останется только немного зашкурить. Со швов стоит обязательно убирать излишки глинопесчаной смеси – так конструкция станет выглядеть контрастнее.

Далее за кладкой можно следить по фотографиям.

Проход перекрытия – очень трудный момент. Распушка делается нестандартная, ряды получаются парные, перевязанные.

Процесс кладки

Дымоход кирпичной печи прокладывают через потолок и чердак

Пошаговый порядок обустройства кирпичной печи:

Изготовление фундамента. Самый простой и надежный вариант — трубный или свайный. Опоры заглубляются ниже точки промерзания почвы, на оголовках устанавливается железобетонная плита.
Сухая укладка. Камни раскладываются на основании с учетом швов и подгоняются по размерам. Такой прием позволяет вести монтаж непрерывно, не тратя времени на подрезку.
Выведение первого уровня. Он делается сплошным высотой в 3 яруса. Сначала укладывается гидроизоляция, а уже на нее слой раствора толщиной 5 мм.
Формирование стен с отверстиями для поддувала, топки и каналов для лежака, если это предусмотрено проектом. Дверки крепятся сразу на проволоку, которую пропускают на 3 кирпича по сторонам с перепадом на 1 уровень.
Выполнение верхней панели. Она делается кирпичной или проем над топкой закрывается стальной плитой.
Строительство дымохода. Одновременно в него вмуровывается водогрейный котел или обогревательный контур.

После завершения кладки печь должна выстояться 7-10 дней, после чего она протапливается и отделывается.

Необходимые инструменты

Инструменты для кладки кирпича Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

молоток-кирка, мастерок (кельма), строительный молоток;
расшивка для оформления формы шва, водяной и пузырьковый уровень;
отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

Выбираем место под строительство

Материалы и заготовки

Основные этапы и важные особенности кладки печи

Принцип работы помпейской печи
