Коллекторная разводка труб водоснабжения в квартире: схема, как сделать своими руками

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

полибутилен;
полиэтилен;
ПВХ;
полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

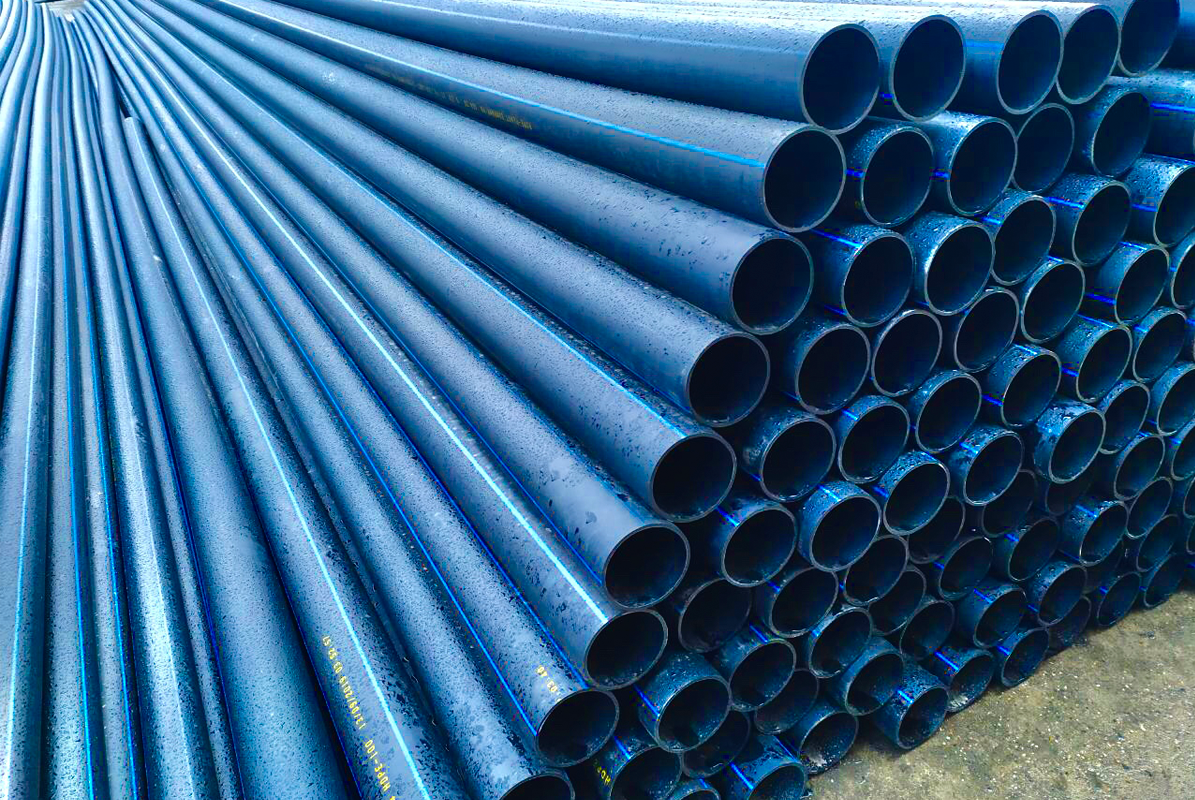

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Возможные ошибки

При сборке и соединении элементов системы нередко допускаются ошибки. Их основными причинами являются невнимательность и отсутствие достаточного опыта.

Рассмотрим наиболее типичные недочеты:

в процессе сборки труб надо затыкать их концы специальными заглушками или, на худой конец, кусочками ветоши. Это позволит избежать попадания в трубы мелкого мусора, песка, твердых частиц;
пластиковые трубы необходимо сваривать в чистом помещении. Сами трубы должны быть сухими. Надо помнить, что мусор и влага являются причинами некачественной сварки и образования протечек;
если необходимо организовать проход труб через потолочную плиту, не следует весь пучок пускать через одно отверстие. Ось каждой трубы должна находиться в вертикальном положении, без отклонений;
каждый сантехнический прибор следует оснастить собственным запорным устройством (краном), чтобы можно было при необходимости отключить его для ремонта или обслуживания;
если использована скрытая прокладка труб, необходимо их качественно утеплить. Для этого применяют специальный теплоизолятор. Отсутствие утепления снижает температуру воды и портит отделку помещения.

Перечислены далеко не все ошибки, но составить полный перечень попросту невозможно. Для того, чтобы избежать подобных промахов, надо работать внимательно и не спешить. Если уверенности в своих силах нет, рекомендуется пригласить опытного человека в качестве консультанта. Он сумеет вовремя заметить ошибки и сразу укажет на них. Это позволит правильно выполнить работу и получить ожидаемый результат.

Способы прокладки труб

узел водоснабжения в квартире

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Что лучше: закрытый или открытый трубопровод

При выборе способа монтажа водопровода (открытый или скрытый) учитывают дизайн помещения, количество потребителей и материал трубопроводов.

Если используют стальные или металлопластиковые изделия, то расположение внутри стен не допускается. Для скрытой установки подходят изделия из полипропилена, но необходимо качественно выполнить стыки. При появлении течи в процессе эксплуатации водопровода потребуется снять отделку со стен, что приводит к повторному ремонту помещения.

При укладке используют гофрированные сантехнические рукава. Дополнительные оболочки компенсируют температурные деформации либо предохраняют пол или стены от воздействия конденсата, появляющегося на поверхности труб для холодной жидкости.

Закрытая форма трубопровода смотрится эстетичнее.

Монтаж домашнего водопровода из металлопластика

После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.

Второй вариант пригоден исключительно для открытого типа водопровода:

отмерьте и отрежьте трубу;
снимите с неё фаску посредством специального калибратора;
наденьте на трубу гайку фитинга;
вставьте кольцо, а затем и сам фитинг;
проведите обжимку парой рожковых ключей.

Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.

Прессовое сцепление выполняется так:

отрежьте трубы нужной длины;
откалибруйте;
наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

Пластик;
Металлопластик;
Медь;
Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

перечень, маркировку и количество всех бытовых сантехнических средств;
сведения о материалах труб, диаметре, длине;
целевого назначения трубопровода и направление движения потока;
список необходимых запорно-регулирующих устройств;
расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Начинаем со схемы

Набрасывая схему будущей разводки водопровода, стоит учитывать, к какому из сантехнических приборов какая вода будет подаваться в обязательном порядке. Схематично это будет выглядеть примерно так:

Ванна, душевая кабина и раковина — здесь подводим трубы холодного и горячего водоснабжения, а также канализацию.
Унитаз — подводка трубы холодной воды и канализации.
Стиральная машина – канализация и туба с холодной водой.

Все это следует схематично выполнить на бумаге в цвете. Холодный водопровод — синим, горячий — красным колером.

Здесь же следует подсчитать количество запорных кранов, которые в большинстве случаев устанавливают в квартире в ванной:

ГВС — один кран;
ХВС — один кран;
Подача холодной воды к машине-автомат — один кран;
Унитаз — при желании на бачок устанавливают запорный вентиль.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Частые ошибки

Большинство ошибок возникают на стадии проектирования. Избежать их поможет заказ проекта у специализированных проектировщиков. Все трубы не должны проходить через единственное отверстие.
Важную роль играет также соблюдение чистоты. Разводка водопровода в квартире сопровождается образованием грязи, которая летит во все стороны. Открытые концы труб рекомендуется закрывать заглушками, что поможет предотвратить попадание мусора в трубу. Соблюдение правил позволяет избежать необходимости промывки собранного участка. При сильных засорах проводится демонтаж готового трубопровода.

Сваривание пластиковых труб также может превратиться в проблему при наличии мельчайших частичек грязи на соединяемых трубах. Даже небольшое количество воды на участке пайки может привести к значительному снижению качества соединения.

Проблемы могут также возникать при дефиците запорной арматуры. Краны следует монтировать на каждом стояке, перед всеми приборами, куда подается вода. Канализационная и водопроводная трубы следует монтировать на расстоянии друг от друга. При прокладке водопроводных труб под полом следует провести их утепление, это поможет снизить теплопотери.

При проведении монтажа водопроводной системы должны соблюдаться все стандарты, правила и требования.

Трубные изделия из металлов

Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.

Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.

Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.

Основные методы разводки труб в жилом помещении

Перед тем как сделать разводку воды в квартире, необходимо выбрать одну из методик:

последовательную (в ряде источников обозначается как тройниковая);
коллекторную;
комбинированную (включает в себя участки с последовательной и коллекторной схемами).

Последовательная схема подключения

Тройниковая разводка труб состоит из центральной общей магистрали, к которой последовательно подключены потребители. Например, по такой схеме собраны системы горячего и холодного снабжения в многоквартирных домах.

Основной коллекторный трубопровод имеет повышенный диаметр для подачи дополнительного объема жидкости к потребителям. Название «тройниковый» используется из-за монтажа на магистрали тройников, позволяющих подсоединить дополнительное сантехническое оборудование.

Метод отличается простотой проектирования и реализации. Чем меньше магистралей нужно развести в помещении, тем ниже себестоимость конструкции. Технология не используется при большом количестве потребителей, поскольку происходит постепенное падение напора.

В случае ремонта водопроводных труб требуется полностью перекрывать подачу жидкости (распределительный кран располагают около стояка ХВС и ГВС).

Недостатком является затрудненный доступ к трубопроводам и соединителям, скрытым под декоративной отделкой (если заранее не предусмотрены люки).

Тройниковая разводка подключения.

Коллекторная разводка труб

Лучевая или коллекторная разводка труб водоснабжения в квартире рассчитана на помещения с повышенной площадью и с большим количеством водоразборных узлов.

В схему входит коллектор (подключенный к стояку), от которого к каждому потребителю прокладывают отдельную ветку (как холодного, так и горячего снабжения).

Технология обеспечивает равномерный напор, не зависящий от количества включенных приборов и протяженности трубопроводов. В случае поломки отключается только участок с неисправной точкой.

Недостатком является повышенное количество рукавов либо дополнительных компонентов, что увеличивает трудоемкость сборки и себестоимость.

В квартире необходимо предусмотреть место для коллекторов, перед которыми устанавливают главный запорный вентиль (в новостройках часто используют автоматические вентили с датчиком протечки).

Коллекторный монтаж труб.

Комбинированная схема

Комбинированную технологию применяют в помещениях с разветвленной планировкой (например, в многокомнатных квартирах или гостиницах). К стояку подключают коллектор для водоснабжения потребителей, от прибора ведут ответвления с тройниками для подачи жидкости к группе помещений.

Схема разводки позволяет подключить к стояку большое количество водоразборных точек. В случае повреждения приходится отключать часть потребителей. Технология позволяет снизить затраты на приобретение дополнительных материалов и монтажные работы в квартире.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

с использованием тройников-распределителей – последовательным;
через коллектор;
с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

Длительный срок эксплуатации, до 30 лет
Нет коррозии
Быстрый монтаж
Хорошая термоизоляция

Температурное расширение, нужны компенсаторные петли
Часть разрушается под воздействием солнечных лучей
Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

Непроницаемы для кислорода, не будет завоздушивания
Механическая стойкость
Для установки муфт не нужны специальные приспособления
Минимальный радиус изгиба до 5 диаметров

Максимальная температура воды до +95°С
Горючесть
Разные проходные диаметры у труб и фитингов

Стальные трубы

Высокая прочность
Работа в системах с высоким давлением
Хорошая герметичность, нет завоздушивания

Максимальная температура воды до +95°С
Горючесть
Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Коллекторная схема

Тройниковая схема разводки подойдет только для небольшого жилого помещения, в большой квартире или в доме она вызовет огромное количество неудобств.

Для помещений с большим количеством точек потребления воды и имеющих достаточно просторную площадь, стоит предпочесть коллекторную схему развода труб водоснабжения.

Такая система водоснабжения (с накопительным баком в частном доме) в квартире подразумевает подведение к каждой точке водопотребления отдельных труб.

Для создания этой системы потребуется установить на месте подключения квартирного водопровода к центральному коллектор — устройство, имеющее один ввод и несколько выводов.

Подбирается он, индивидуально, с учетом точек водопотребления, бытовой техники и сантехнического оборудования (запорная арматура для бачка унитаза описана на этой странице).

При этой разводке труб, каждый кран, находящийся в помещении, будет подавать воду в нужном количестве и под достаточным напором, вне зависимости от того, использует ли кто-либо из семьи воду в данный момент.

У схемы масса преимуществ:

при таком варианте оборудования водопровода можно отключить воду в отдельном месте ее потребления, при этом, не нарушая водоснабжение остальных санузлов;
обеспечивается давление без перепадов, поэтому не стоит переживать, что вас обдаст кипятком в ванне из-за открытия кухонного крана;
коллектор и управляющие краны располагают в отдельном помещении или сантехническом шкафу, поэтому доступ к ним удобен и прост;
систему легко отремонтировать (при необходимости), риск поломок снижен, а протечки быстро обнаруживаются и купируются путем перекрытия воды.
к недостаткам такого варианта организации водопроводной разводки относят немалый размер и крупные финансовые затраты, необходимые для установки.
Зато, основные трубы можно спрятать в пол, даже под стяжку — риск их повреждения ничтожно мал.

Варианты монтажа

Разводка труб водоснабжения по коллекторной (лучевой) схеме проводится по такому принципу:

центральная ветка соединяется с коллектором, к которому присоединяются отдельные для каждого места потребления воды приборы.

В квартире, коллекторы, нередко устанавливают позади унитаза, за смывным бачком — это удобно и не отнимает площадь пространства.

Установка происходит по следующему алгоритму:

То место, где коллекторная система соединяется с трубой центрального водоснабжения, оборудуется краном, который при надобности позволит перекрыть водоснабжение.
Следом, устанавливается фильтр грубой очистки, который задержит грубые соединения, способные повредить домашнее оборудование.
После фильтра для предварительной очистки располагают счетчик (прибор учета).
Теперь требуется вмонтировать еще один фильтр, который не позволит нерастворимым частицам небольшого размера попасть в домашний водопровод (про систему очистки воды с обратным осмосом для дома прочитайте здесь).
Далее устанавливается обратный клапан, который не даст воде вернуться в центральную трубу, если давление в водопроводе снизится.
Последним устанавливается сам коллектор, каждый отвод которого снабжается отдельным краном для частичного перекрытия подачи воды.

При составлении проекта лучевого водоснабжения важно учесть количество водопотребляющих точек и расстояние прибора до каждой из них. Оптимальным вариантом считается установка коллектора в месте, которое расположено близко от подавляющей части точек потребления воды, что позволит обойтись меньшим количеством труб

Оптимальным вариантом считается установка коллектора в месте, которое расположено близко от подавляющей части точек потребления воды, что позволит обойтись меньшим количеством труб.

Выбирая коллектор, обратите внимание на количество отводов — их число должно быть равно или выше, чем количество точек водопотребления в квартире. В случае, если использовать часть отводов планируется не сразу, то незадействованные отводы закрываются специальными заглушками

В случае, если использовать часть отводов планируется не сразу, то незадействованные отводы закрываются специальными заглушками.

При обустройстве разводки труб водоснабжения по любой из предложенных выше схем подача воды в квартиру из центрального водопровода перекрывается.

После завершения монтажа тестировать водопровод перед эксплуатацией желательно с помощником — так, заметив недостатки в схеме или протечки, можно за кратчайшее время успеть перекрыть воду.

Тройниковая и коллекторная разводка труб в квартире — схемы монтажа
