Гидрофор: насосная станция для частного дома и 3 ее основных компонента

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Установка нестандартных параметров

Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

Отклонение от рекомендованных значений может негативно отразиться на работе водопроводной системы.

Все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования.

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Устройство и принцип действия насосных станций

Способы подъёма воды из недр на поверхность зависят от глубины скважины. Если она превышает 20 метров, то для этого понадобится глубинный насос и промежуточная ёмкость, оборудованная датчиками верхнего и нижнего уровней воды, которая будет автоматически заполняться насосом при её разборе. Вода из ёмкости поступает через обратный клапан на вход устройства, поддерживающего заданное давление в водопроводной сети дома — гидрофора.

Если глубина скважины менее 20 метров, то для добычи живительной ваги можно установить компактное и надёжное устройство — автоматическую насосную станцию. Она сочетает в себе два агрегата в одном — глубинный насос и гидрофор. При этом промежуточная ёмкость и система автоматики для контроля за её наполнением отпадает, так как поднятая вода тут же поступает в водопровод.

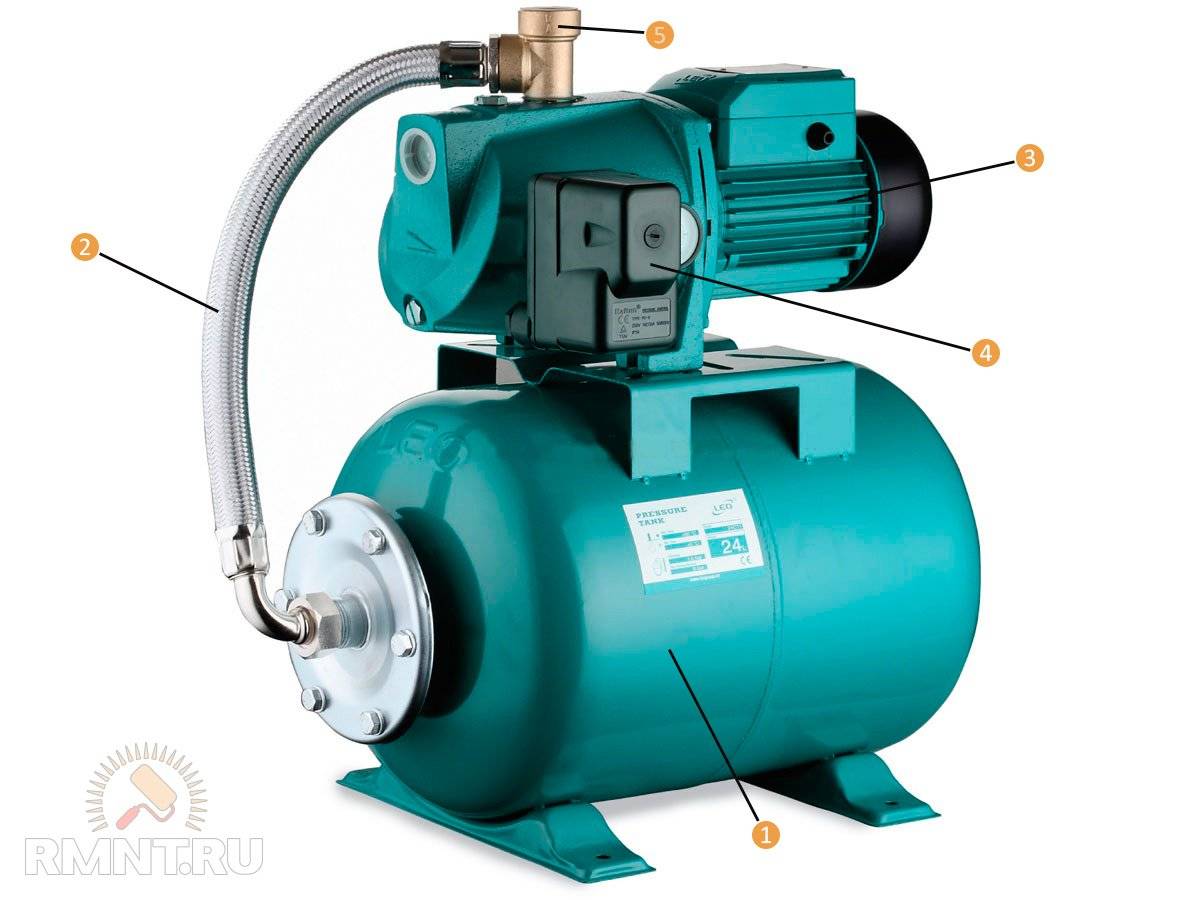

1 — гидрофора; 2 — гибкий шланг; 3 — насос с электроприводом; 4 — реле давления; 5 — ввод для водопровода

Все насосные станции состоят из следующих функциональных узлов:

  • водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
  • всасывающей магистрали, по которой вода поднимается из скважины и подается в корпус насоса;
  • центробежного насоса, который создаёт с одной стороны разрежение, за счёт которого поднимается вода, а с другой стороны давление, за счёт которого вода поступает в дом и распределяется в нём по потребителям;
  • реле давления, которое включает электродвигатель при падении давления ниже установленного значения и выключает при достижении верхнего давления;
  • бачка — ресивера (или гидроаккумулятора), состоящего из двух половинок, разделённых эластичной мембраной, который компенсирует эффект гидравлического удара, возникающего при включении станции;
  • электромотора, который механически сопряжён с насосом, а электрически — с реле давления;
  • стрелочного манометра, по которому производят визуальный контроль давления в магистрали и регулируют его при необходимости.

Кроме того, по устройству всасывающего трубопровода насосные станции разделяются на однотрубные и двухтрубные (эжекторные). Однотрубные станции имеют простую конструкцию водозабора, а вода поступает в корпус насоса по одной линии. Двухтрубные станции имеют более сложное устройство, которое включает в себя чугунный литой эжектор, целиком погружаемый в воду. Преимуществом однотрубных станций является простота монтажа. Двухтрубные насосные станции используют для подъёма воды не только разрежение, создаваемое рабочим колесом насоса, но и дополнительное увеличение его за счёт инерции воды, циркулирующей по кругу при работе станции. Они способны при меньшей мощности поднимать воду с большей глубины.

Эффективность использования водонасосной станции для подачи воды в дом

Проанализировав отзывы можно сделать вывод, что установка насосной станции имеет ряд полезных моментов. Если установить дополнительную емкость для набора воды, можно быть независимым от центрального водопровода, не обеспечивающего необходимого напора в часы интенсивной нагрузки (время полива и т. д.). Если установить емкость для набора воды на улице – осуществлять полив растений на участке можно уже подогретой солнцем водой, что положительно сказывается на их росте.

Узнать больше о насосной водной станции, а так же о том, как с помощью нее обеспечить водой весь дом, вы можете узнать из видео:

Что такое обвязка и общие требования

Правильное бурение скважин и водоснабжение являются наиболее ответственными работами для организации комфортабельного проживания в загородной местности без централизованного водообеспечения, при этом основными из них является обвязка скважин. Под обвязкой понимают проведение инженерных работ по эффективному подключению к водопроводной магистрали и удобной эксплуатации насосного оборудования.

Обычно при качественном проведении данного вида работ решают следующие задачи:

Погружают электронасос на требуемую глубину в скважинное отверстие, закрепляя его тросом на оголовке или крышке адаптера вместе с кабелем питания

(Обратите внимание, что трос должен быть качественным и исключать обрыв и застревание насоса в шахте скважины.)
Подключают напорную трубу от электронасоса к водопроводной магистрали.
Защищают обсадную трубу от попадания в нее внешних осадков и мусора.
Обустраивают безопасное и защищенное помещение, в котором можно эффективно эксплуатировать насосное оборудование.
Защищают водопроводную линию от замерзания в зимнее время.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

итальянским установкам Marina, Pedrollo;

немецким маркам Karcher, Wilo;

российским агрегатам Джилекс.

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

  • бесперебойная работа;
  • надежность;
  • простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

Условия и место установки

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

При установке помнить о  стандартах и требованиях к монтажу электрооборудования и систем водоснабжения в частных домах.

Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги.

Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя.

Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса.

Дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было внести или вынести крупный элемент насосной станции.

Если вибрация и уровень шума гидрофора превышают нормативы, его помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле.

Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой.

Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок.

Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой.

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Также потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах).

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Объем гидрофора и его регулировка

Главным фактором, на который необходимо обращать внимание при выборе общего объема гидроаккумулятора, является максимальное количество питьевой воды, потребляемое членами семьи за определенное время. Производительность принято высчитывать, опираясь на общее количество питьевой воды, затраченное за час

Специалисты вывели средние значения, насосная станцияоднако, их стоит принимать за минимум.

К примеру, семье из 3 человек, которая живет в маленьком загородном доме, стоит установить гидрофор производительностью 2 кубических метра воды в час. Семья побольше, которая живет в большом частном доме с приусадебным участком, обязана рассчитывать на насосную станцию производительностью не меньше 8 кубических метров воды в час.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности.

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
