Поговорим о блоке управления отоплением загородного дома

Принцип погодозависимого регулирования отопления

Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка — это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.

Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.

Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении — температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически — самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.

Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой. Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.

Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице. Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные

Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.

Советы по установке и подключению к котлу GSM-системы

При покупке комплекта GSM-системы управления отоплением можно за дополнительную плату заказать её установку или выполнить монтаж самостоятельно, воспользовавшись, в первую очередь, инструкцией к конкретному комплекту оборудования с расшифровкой назначения гнёзд подключения, а во-вторых, общими правилами.

1. Соединяющий провод подключают к контроллеру через телефонное гнездо.
2. С другой стороны провода подключают панель, считывающую ключ (если есть и если предполагаете пользоваться) и далее через систему проводов с клеммами — датчики (температурные, протечек).
3. Через соответствующие гнёзда контроллер подсоединяют к сети и к аккумулятору (если в наборе отсутствует, лучше купить и присоединить как аварийное питание контроллера при отключении электричества).
4. Антенну подключают к контроллеру через специальный разъём.
5. Вставляют SIM-карту и, дав несколько минут на распознавание, активируют связь контроллер-телефон звонком на номер карточки.
6. Проверяют действие системы ещё до монтажа по местам установки. Если всё в порядке, приступают к монтажу.

Устройство GSM-модуля: 1 — контакт LAN; 2 — слоты для SIM-карт; 3 — охранно-пожарная панель; 4 — блок питания; 5 — аккумулятор

1. Перед монтажом от контроллера отсоединяют все провода и устройства, которые были собраны для вышеописанной проверки работоспособности системы.
2. Контроллер устанавливают в заранее выбранном месте.
3. Далее нужно обеспечить подсоединение к контроллеру системы управления котлом. К реле контроллера с нормально разомкнутыми контактами подсоединяю два провода (или один спаренный) и протягивают к специально предназначенной для такой коммутации вилке питания, колодке для подключения или перемычке, выполненной в виде петли из изолированного провода, закрепленного двумя винтами. Перед началом работы убедитесь, что устройство отключено от энергоносителей.

Подключение к термостату котла контроллера «КСИТАЛ GSM»

1. При разводке проводов часто нужна меньшая длина, чем дана в комплекте. Значит, можно оставлять ненужную бухту, или придётся укоротить провод. Укоротить его и оснастить клеммой (обжатием) лучше всего специальными клещами для телефонных проводов, иначе выполнить это будет сложно и без гарантии качества. Клеммы, установленные на противоположных концах короткого провода, должны быть установлены относительно друг друга с поворотом на 180°.
2. При разводке проводов к месту установки термодатчиков, пользуйтесь стяжками и закрепляйте их на стенах открыто или под прикрытием декоративных коробов. Термодатчики, в зависимости от назначения, монтируют на улице (наружный), в жилых комнатах (комнатной температуры), на трубе подачи теплоносителя от котла (для контроля его работы).
3. Дополнительные реле, не задействованные для управления котлом, можно использовать для водонагревателя, резервного контура котла или вспомогательного теплогенератора, «тёплого пола» или антивандальной звуковой сигнализации — по желанию.

Схема GSM управления отоплением: 1 — терминал GSM управления; 2 — котёл; 3 — ИБП; 4 — термодатчик комнатный; 5 — электроводонагреватель; 6 — контактор; 7 — аварийный термодатчик; 8 — противопожарный термодатчик; 9 — датчик протечек; 10 — температурный датчик

Советы:

1. Желательно позаботиться об источнике аварийного питания.
2. Контроллер необходимо разместить в отапливаемом помещении с нормальной влажностью, в доступном месте.
3. Периодически обновляйте программное обеспечение.
4. Организуйте дублирование SMS-оповещений на несколько телефонов.
5. Поинтересуйтесь, как действует на гарантийные обязательства самостоятельная установка.

Альтернативные энергоносители

Однозначного ответа на данный вопрос не существует, поскольку в каждом индивидуальном случае есть свои нюансы. Например, на вашем земельном участке растет множество старых больших деревьев, которые так и просятся в топку котла на дровах.

Вариант второй: взамен неких услуг заказчик готов длительное время поставлять вам солярку либо уголь. Ясно, что в таких ситуациях вы будете склоняться к этим видам энергоносителей и не обращать внимания на другие. В долговременной перспективе это будет ошибкой, поскольку подобные источники рано или поздно иссякнут и придется искать другие способы отопления загородного дома либо покупать то же топливо, но уже по общепринятой стоимости.

Попытаемся выработать некую универсальную методику определения оптимального энергоносителя для обогрева жилища, что подойдет к каждому отдельному случаю. Вначале сделаем оговорку, что методика поможет определить для себя самое дешевое отопление без газа, его мы в расчет не принимаем.

Как не учитываем и разные высокотехнологичные и экзотические виды отопления, малодоступные обычным гражданам. Сюда входят тепловые насосы, солнечные батареи, ветряки и различные виды машинных и растительных масел. Тогда чем отопить дом, если нет газа и вышеперечисленных источников? В нашем распоряжении остаются:

• обычные дрова;
• евродрова;
• пеллеты;
• уголь;
• солярка;
• сжиженный газ в баллонах;
• электричество.

По каждому из этих энергоносителей следует сделать расчет затрат на весь холодный период, тогда будет понятно, чем дешевле топить дом.

Принцип работы блока управления (контроллера) для котлов

Контроллеры – это электронные приборы, которые предназначены для оптимизации управления газовым отопительным устройством при изменчивых показателях внешней среды. Возможности и функции у различных устройств отличаются, но объединяет их наличие датчиков давления и температуры.

Электронный блок управления газовым котлом (ЭБУ) отвечает за работу газовой горелки, нагрев теплоносителя и безопасность системы в целом. Принцип его работы основан на применении электромагнитного клапана.

Контроллеры новейших отопительных приборов оснащены функцией автоматического режима, который позволяет регулировать работу устройства в течение недели без вмешательства человека.

Подключение ЭБУ к внешним датчикам температуры и клеммам управления котла позволяет настроить самостоятельное изменение работы горелки.

«УМНЫЕ ДОМА»

Концепция «умного дома» предполагает централизованное управление и взаимо­действие нескольких систем одновременно. Для создания комфорта в помещении одной температуры бывает недостаточно, ещё надо позаботиться о системе вентиляции или кондиционирования и влажности воздуха. Некоторые элементы, подразумевающие совместную работу отопления с другими системами, могут управляться и некоторы­ми штатными контроллерами, например при подключении датчиков открытия окна можно запрограммировать отключение обогрева комнат при проветривании.

Элементы систем отопления разных производителей связываются друг с дру­гом по различным протоколам и с помо­щью различных шин — в общем, «говорят на разных языках». Чтобы встроить «умное отопление» в «умный дом», вероятнее все­го, потребуется модуль сопряжения (шлюз) контроллера отопительной установки, соединяющий его с прочими системами, не относящимися к отопительному обо­рудованию. Преимущества одновремен­ного управления всеми системами дома, а не только отоплением, очевидны, всё за­висит от сложности системы.

Проводной центр коммутации Salus KL06.

Стоит 4281р.

Контроллер KL06 предназначен для соединения термостатов и исполнительных приводов в единый коммутационный узел. Есть индикация состояния сервоприводов.

Управление насосом и котлом возможно только после подключения дополнительных модулей Salus PL06 или PL07 (1700р и 2800р).

Если внимательно почитать инструкцию Salus KL06, то можно выяснить что это более хитрое устройство, чем может показаться.

Полнофункционально работает с терморегуляторами Salus.

СИСТЕМЫ PWM, VP, NSB

Системы, применяемые в терморегуляторах Salus серии ERT, обеспечивают более эффективное управление половым отоплением.

PWM.

В связи с большой инерцией полового отопления, применение системы PWM у контроллеров серии ERT гарантирует нам четкое поддерживание постоянной температуры в помещениях. Система PWM контролирует рабочее время, а также частоту открытия и закрытия использованных сервомоторов по отношению к росту температуры в помещении. Результатом чего является добавочная экономия, комфорт, а также отсутствие перенагрева помещения.

VP.

Это система, которая защищает и удлиняет срок работы сервомоторов. Один раз в неделю открывает и закрывает сервомотор, даже если система в данный момент не работает (время вне отопительного сезона).

NSB.

Функция снижения температуры — NSB (Night Set Back). Система предоставляет возможность влиять на температуру в зависимости от времени дня, что гарантирует эффективное управление системой отопления. Функция снижения температуры дает возможность снижать ее на 4°С, без регулирования термостата, даже при применении непрограммируемых регуляторов в большинстве зон.

Функция NSB в регуляторах активируется посредством внешнего сигнала, передаваемого планке Salus KL06 при помощи недельного терморегулятора Salus ERT50. Этот регулятор должен быть подключен к полю, обозначенному номером 1.

Все регуляторы должны быть подключены при помощи 4-х жильного провода, согласно схеме номер 1.

Если Вы не подключите поле, обозначенное часами, то функция MSB не будет активна, но остальные функции регулятора (PWM и VP) будут работать.

Вот эти схемы подключения терморегуляторов.

Схема подсоединения терморегулятора ST320 необычна — посмотрим что в паспорте этого терморегулятора.

Похоже, терморегулятор управляет именно 220В, пропуская или не пропуская через себя. Если так, то контроллер Salus KL06 может и подойти для работы с терморегуляторами, выдающими 220В на управление нагрузкой.

Мне он не нравится визуально, и с модулем подключения насоса и котла стоит уже дороже 6000р и имеет открытые клеммы. терморегуляторов Salus у меня не будет, поэтому «умные» функции недоступны.

Какой отопительной системой можно управлять удаленно?

Сами системы обогрева за прошедшее время изменились очень сильно. Сейчас в загородных домах чаще всего стоят двухтрубные системы, в которых осуществляется принудительная циркуляция. Специальный насос прокачивает по всему объему теплоноситель, и он, благодаря гребенке-распределителю, может подаваться практически к каждому отопительному прибору.

Дистанционное управление отоплением дома

В данной системе создается повышенное давление, а для того, чтобы защитить систему от разрушений используется узел безопасности. Когда уровень давления перейдет черту критического, то автоматически сработает предохранительный клапан, что снимет угрозу повреждения для отопительной системы. В дальнейшем она может продолжать функционировать в обычном режиме.

Вот эти два фактора – возможность поступления теплоносителя к любому нагревательному прибору и блок безопасности системы отопления могут считаться основными, чтобы реализовать дистанционное управление отоплением.

Схема управления нагревательной системой

Комплектация

В стандартный комплект электронной системы управления входит:

1. Контроллер, оборудованный GSM модулем и блоком питания.
2. Портативная антенна для усиления сигнала и обеспечения качественного сигнала даже в местах с недостаточным сотовым покрытием.
3. Аккумулирующее устройство, которое поддерживает работу контроллера даже при условии отключения электричества. Безусловно, питания хватит лишь для оповещения хозяина о перебоях в электричестве. Обеспечить работу газового котла с электропитанием такое устройство не сможет.
4. Устройство, считывающее электронные ключи и специальный мастер-ключ для отключения всех блокировок.
5. Два выносных термодатчика.

Отдельно систему можно доукомплектовать такими устройствами:

• Дополнительные термодатчики – система способна оперировать одновременно 5 единицами.
• Датчики разлива воды, открытия окон или дверей, пожара, всевозможные извещатели.
• Исполнительные приспособления, в частности, питающее реле для двигателя, открывающего ворота.
• Микрофон для передачи звуковых сигналов по сети.

Настройка котла

Перед тем, как выставить необходимые параметры для автоматики, нужно убедиться в том, что она работоспособна. Для этого делают следующее:

Систему отопления заполняют теплоносителем. Нужно проверить наличие воздушных пробок и при необходимости избавиться от них.
Нужно включить циркуляционный насос и убедиться в том, что он нормально работает.
В системе имеются датчики температуры давления

Важно проверить, насколько точно они проводят измерения, а также соответствие параметрам нормативных значений, указанных в инструкции.
Проводят розжиг печи. После этого добавляют нужное количество топлива

Во время работы необходимо убедиться в том, что измеренные датчиками параметры не выходят за пределы нормы.

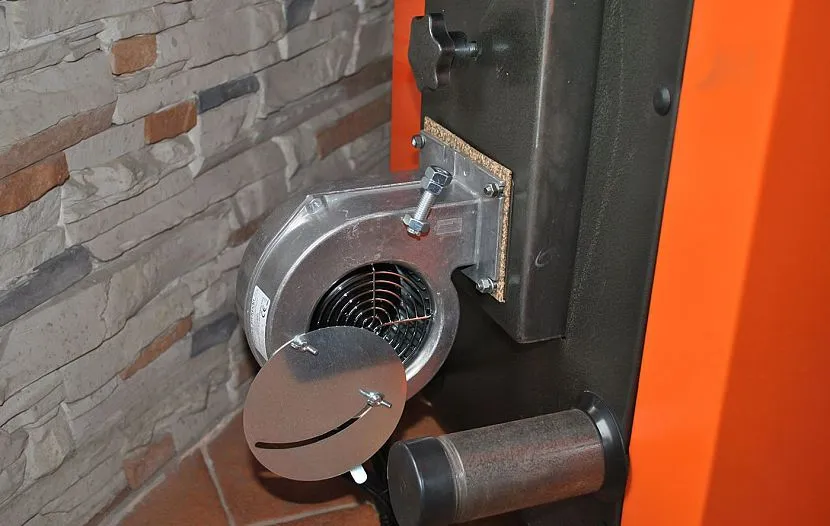

Установленный на котле вентилятор наддуваИсточник gradusplus.com

Электронная плата может обеспечить выполнение различных вариантов работы твердотопливного котла. Чтобы определить тот вариант, который требуется владельцу, он должен выставить все необходимые параметры. Обычно это делают в следующем порядке:

• Нужно определить, когда должен запускаться циркуляционный насос. Для этого указывают соответствующую температуру. Таким образом насос будет включаться не сразу, а после того, как котёл предварительно прогреется. В большинстве случаев используется значение, равное 50 градусов.
• Автоматика для вентилятора твердотопливного котла обеспечивает выход воздуха через дымоход. Её использование целесообразно в тех случаях, когда имеющаяся сила тяги недостаточна. Владелец имеет возможность желаемую скорость вращения. Могут быть доступны предустановленные режимы работы вентилятора. При необходимости программируют паузы, во время которых он остаётся отключённым. В определённых моделях предусматривается плавное изменение скорости вращения.
• Хозяин имеет возможность установить желаемую температуру в помещении. Контроллер будет получать информацию от датчика и, в зависимости от того, насколько он больше или меньше желаемого, корректируется режим работы котла.
• Нужно установить параметры розжига печи.

В некоторых моделях может быть предусмотрено программирование работы на несколько дней вперёд. В такой ситуации пользователь устанавливает желаемый алгоритм, а система обеспечивает выполнение указанных им команд.

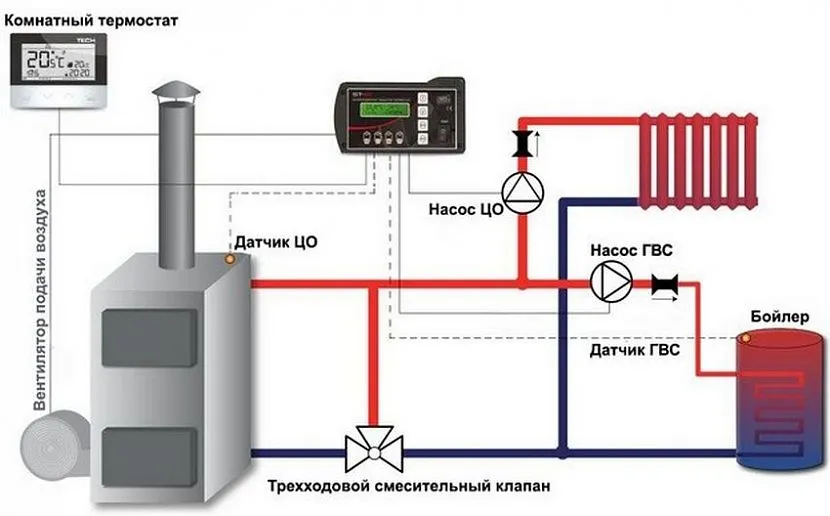

Схема работы автоматики котлаИсточник udobnovdome.ru

Типы автоматики для твердотопливных котлов: контроллеры

Буквально несколько десятков лет назад, большинство наших соотечественников считало твердотопливные отопительные котлы не иначе как морально устаревшими устройствами. И это не удивительно, так как контроль нагрева теплоносителя, как и весь процесс сгорания топлива, происходил исключительно вручную, посредством изменения положения заслонки поддувала.

С появлением автоматики твердотопливные отопительные котлы получили заслуженное признание среди россиян. Теперь ТТ котельные установки востребованы не менее, чем газовые или электрические. О типах, назначении и устройстве автоматики для твердотопливных котлов и пойдет речь в этой публикации.

Типы автоматики для ТТ котельных установок

Все модели системы автоматизации и управления ТТ котлоагрегатами можно (условно) разделить на две группы:

• Энергозависимые, требующие для своей работы наличие источника питания.
• Энергонезависимые.

Как в первой, так и во второй группе, основным устройством, позволяющим контролировать процесс горения топлива, является регулятор тяги для твердотопливных котлов.

Механические регуляторы тяги не требуют дополнительного электропитания.

Конструкция данного устройства представляет собой заключенный в корпус термочувствительный элемент, который при изменении температуры теплоносителя воздействует на исполнительный механизм и меняет положение воздушной заслонки зольной камеры. При превышении температуры – заслонка прикрывается, что уменьшает интенсивность горения в топке. При падении температуры теплоносителя до установленных владельцем пределов, термостатический элемент (через цепной привод) вновь откроет заслонку зольной камеры, что увеличит тягу, а значит и процесс горения.

Настройка срабатывания регулятора твердотопливного котла осуществляется посредством зажатия или ослабления пружинного механизма.

Энергозависимые комплектующие для твердотопливных котлов включают в себя:

• Нагнетающее воздух устройство.
• Блок управления.

Вентилятор монтируется на место дверцы (заслонки) зольной камеры. Управляющее устройство посредством датчика температуры теплоносителя, определяет необходимый объем поддува воздуха в топливную камеру. Контролируя данный параметр можно обеспечить оптимальный режим горения, а также безопасность работы системы отопления в целом.

Контроллер для ТТ котельных установок

Работа блока управления определяется настройками пользователя и сигналами термодатчика, установленного в «водяной рубашке» котельной установки.

1. Если температура теплоносителя находится ниже установленного оператором предела, то котроллер обеспечивает максимальную тепловую мощность оборудования. Для быстрого выхода котлоагрегата «в режим» контроллер твердотопливного котла дает команду на включение вентилятора на полные обороты, насыщая топочную камеру кислородом.
2. В «рабочем» режиме, контроллер обеспечивает умеренную скорость вращения лопастей вентилятора, поддерживая температуру горения, и как следствие, температуру воды в контуре отопления в заданных пользователем пределах.
3. При перегреве теплоносителя, контроллер останавливает вращение вентилятора, прекращая подачу кислорода в топочную камеру.

В качестве регулятора давления для твердотопливного котла в некоторых моделях энергозависимой автоматики используется система контроля за производительностью циркуляционных насосов: один отвечает за перемещение теплоносителя по отопительному контуру. Второй – за перемещения воды в системе ГВС. Увеличивая или уменьшая скорость циркуляции теплоносителя в отопительном контуре можно влиять на КПД отопительной установки.

Важно! Возможность управления циркуляционными насосами в большинстве контроллеров заложено изначально, но сами насосы, чаще всего, заявлены производителем, как дополнительная опция. Современные контроллеры для улучшения управления работой отопительной системы оснащены дополнительным функционалом:

Современные контроллеры для улучшения управления работой отопительной системы оснащены дополнительным функционалом:

• Модулем, для удаленного управления котлом.
• Программатором, который позволяет устанавливать температурный режим по дням недели или в зависимости от времени суток.
• Управление подачей топлива.
• Мониторинг аварийных ситуаций.
• Мониторинг выгорания топлива.

Некоторые производители контроллеров для ТТ котлов позволяют интегрирование отопительного оборудования в систему так называемый «Умный дом».

Совет: выбор автоматики для ТТ котельной установки – это довольно ответственный процесс, который, лучше всего, доверить профессионалам.

Устройства контроля отопления

Программаторы и терморегуляторы

Ключевыми частями системы регулировки отопления являются терморегуляторы и программаторы. Они представляют собой электронные устройства, в некоторых модификациях оснащенные пультом управления, который помогает производить контроль над функционированием котла. Кроме того, такое устройство позволяет синхронно менять показатели в двух подключённых компонентах.

Кроме того, дополнительной функцией программаторов является регулировка при помощи СМС с сотового телефона или команд, передаваемых через интернет.

Подходящую для себя модификацию этого устройства можно выбрать по набору основных характеристик, к которым может относиться:

Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме

• удаленная связь между компонентами при помощи радиопередатчиков;
• работа радиаторов (в зависимости от настроек) может быть в комфортном, нормальном или экономичном режиме;
• количество подключенных контуров можно увеличить при подсоединении дополнительных модулей;
• управление отоплением по мобильному телефону;
• передача данных при помощи СМС и т. д.

Эти функциональные особенности делают представленные элементы довольно удобными и востребованными.

Зональные устройства

Такие элементы контроля теплоснабжения устанавливаются непосредственно на радиаторы и котлы. В этом случае регулировка системой осуществляется через интернет-связь. Эти приборы представлены электронными терморегуляторами. Они способны менять температуру воды в каждой отдельной батарее или системе в целом. Отличия этих терморегуляторов заключаются в простоте установки и доступной цене. При этом трудоемкость устройства системы снижается, тем более что они не требуют отдельного шкафа для управления. Зональные устройства позволяют использовать нескольких терморегуляторов, которые подсоединяются к одному регулирующему блоку.

Модули дистанционного контроля отопления

Обеспечить функцию удаленного контроля теплосети могут специальные модули, входящие в комплектацию с запорно-регулирующей арматурой и программаторами.

Количество дополнительных функций приборов ограничено числом подключаемых датчиков и исполнительных реле самого электронного блока управления отоплением

Интернет-управление

Контроль при помощи интернет-блока удобен так же, как и управление СМС. Он отличается такими возможностями:

• инсталляция в смартфон, ноутбук или иной гаджет специфических программных комплексов;
• простой интерфейс, который легко совмещается с ОС «Андроид» или Windows;
• в отличие от СМС блоков, сняты ограничения на число подключаемых пользователей;
• регулирование параметров осуществляется там, где имеется доступ к интернету (для этого не нужно использовать роуминг).

Специалисты советуют при выезде за рубеж не применять функции роуминга для регулировки теплоснабжения через GSM-систему, так как это может быть чревато большими финансовыми затратами. В таком случае правильным решением будет поручить контроль отопительной системы знакомым, которым вы доверяете.

Система отопления в умном доме smart котел и не только

Температура воздуха в доме зависит от эффективной работы отопительных приборов, теплоотдача которых должна компенсировать тепловые потери строения, уровень может меняться в зависимости от погодных условий: скорости ветра, влажности, времени суток.

Возникает простая зависимость: чем выше тепловые потери ( или, чем хуже погода), тем большую теплоотдачу должны обеспечивать приборы отопления и тем большее количество тепла должен вырабатывать отопительный котел.

Управлять работой котла можно вручную, увеличивая или уменьшая подачу топлива в камеру горения. Но, согласитесь, лучше, если котел отопления сможет сам определять, сколько тепла ему необходимо выработать и сколько топлива для этого необходимо сжечь.

Система автоматического контроля — первый шаг к умному котлу

Современные котлы отопления в Smart домах комплектуются системами автоматического контроля, способными корректировать интенсивность горения топлива в зависимости от реальной потребности в тепловой энергии.

Однако отклик на изменение погодных условий  обычного котла может запаздывать на несколько часов в зависимости от степени инерционности отопительной системы. Дело в том,  что система автоматического регулирования котлов отопления (назовем их обычными, в отличие от «умных» котлов отопления) в подавляющем большинстве настроена на изменение температуры воды в обратке: остыла вода в обратном трубопроводе сильнее, увеличивается подача топлива в камеру горения, температура обратки выше, подача топлива в камеру горения уменьшается.

В свою очередь теплоноситель остывает тем быстрее, чем ниже температура воздуха в отапливаемом помещении.

Еще одна немаловажная деталь: быстрый отклик котла на изменение температуры воздуха возможен только при использовании  приборов отопления малого внутреннего объема, например, алюминиевых или биметаллических радиаторов.

Видео — Bitherm котел с подвижным колосником и умным блоком управления

Умный котел отопления

Управление работой умного котла осуществляется с помощью термостата с датчиком температуры, устанавливаемым в одной из комнат. Принцип действия предельно прост: с помощью термостата задается нужная температура, при достижении которой котел отключается. При понижении температуры происходит включение котла в работу, и процесс повторяется вновь.

Расположив датчик температуры на улице, можно настроить работу котла «на опережение»: понизилась температура наружного воздуха, котел работает в более интенсивном режиме.

Таймер в работе умного котла предназначен для выбора режимов интенсивной и умеренной эксплуатации. Так, к примеру, в ночное время более комфортной является  немного пониженная температура, примерно на 2-3 градуса по сравнению с дневной температурой. При этом ночью можно отключить подогрев воды в бойлере. Режим умеренной эксплуатации котла можно запрограммировать в дневные часы, когда все обитатели дома находятся на работе. Режимы работы котла можно устанавливать в течение суток, в течение недели, месяца и даже года.

Для этого умный котел оснащается системой самодиагностики.

Система самодиагностики котла

Система самодиагностики котла позволяет определять от 10 до 40 (в зависимости от модели котла) неисправности, ряд которых может быть устранен в автоматическом режиме. Информация о выявленных  неисправностях выводится на табло и сохраняется в памяти устройства.

Все это делает эксплуатацию умных котлов не только удобной, но и безопасной, исключающей возможность аварийных ситуаций, таких, как снижение температуры теплоносителя ниже критической отметки, снижение тяги, падения давления в сети газопровода и ряда других не менее опасных ситуаций, не исключаемых при работе котла.

«Умному дому» — умное отопление

Как бы эффективно не работал котел, для обеспечения действительно комфортных условий в доме необходимы управляемые приборы отопления, способные реагировать на изменение температуры в помещении. Для этого в системе отопления устанавливаются радиаторы, оснащенные термостатами и сервоприводами, меняющими расход теплоносителя в зависимости от температуры окружающей среды.

Подведем итоги

В основе системы отопления умного дома может быть использован котел отопления, оснащенный системой самодиагностики и погодозависимой автоматикой, эксплуатация которого эффективна только вместе с радиаторами, оборудованными термостатами и сервоприводами.

umniedoma.ru

Бренды

На сегодняшний день наиболее известными производителями подобных дистанционных систем контроля являются компании:

• Vaillant;
• Buderus;
• Protherm;
• Viessmann;
• Эван;
• Кситал.

Монтаж и подключение системы не слишком сложные, так что можно справиться саомстоятельно

При этом компания VIESSMANN, предлагает теплогенераторы, уже оснащенные специальными блоками, совместимыми контроллерами. Достаточно удобны устройства от компании «Кситал». Они достаточно функциональны и gsm управление отоплением «Кситал» предусматривает, например, возможность использования 2 сим-карт и наличие надежного алгоритма, гарантирующего их четкую работу.

В видео-инструкции рассмотрен монтаж системы «Кситал» своими руками.
