Схема подключения насосной станции для дома и дачи

Как выбрать мощность и модель

Тип установки подбирают с учетом емкости резервуара, мощности и производительности насоса. Необходимо также учесть дальность транспортировки жидкости по водоносному горизонту и высоту подъема.

Чаще всего используют насосы с мощностью в диапазоне 0,5-1,5 кВт и производительностью, которая колеблется в пределах 3000-6500 л/ч. Это оптимальные показатели для обслуживания частного дома. Для дачи рекомендуется выбирать менее мощные устройства с производительностью 700-1200 л/ч.

Параметр рассчитывается по формуле D = H x V/ (Hd — Hstat)*Hw, где:

  • D — дебит;
  • V — объем откачанной воды;
  • Hd — уровень воды при динамическом изменении;
  • Hstat — уровень после отстаивания;
  • Hw — водяной столб.


Выбор насосной станции.

Размер бака подбирают с учетом числа жильцов и установленного сантехнического оборудования:

  • для 1-2 человек, проживающих в доме, где установлен умывальник или душ, объем накопителя может составлять 24 л;
  • для 3-4 человек рекомендуется выбирать модели емкостью 50 л и более;
  • если семья использует большое количество воды, устанавливаются резервуары объемом от 100 л.

Схема подключения и установки водонапорной станции

После выбора водяной станции, нужно выбрать место ее установки, руководствуясь следующими требованиями:

  1. Место монтажа должно находиться в непосредственной близости от источника воды (насколько это возможно). В противном случае могут возникать проблемы с всасыванием воды.
  2. Помещение должно защищать устройство от перепадов температур, проникновения влаги и воздействия атмосферных явлений.
  3. Для удобства проведения ремонтных работ, место установки должно быть просторным.
  4. При установке в близости от дома (или в доме), помещение должно быть шумоизолированным, предотвращая слышимость шума при работе мотора в жилых комнатах.

Варианты мест размещения станции:

  1. Помещение в доме. Идеально, если при постройке дома была возведена специальная комната для размещения станции, при условии отдаленности от жилых комнат или хорошей отделке шумоизолирующими материалами.
  2. Подвал. Размещать в подвале насосную станцию можно, но только в случае наличия гидроизоляции стен и пола, системы проветривания помещения и его обогрева.
  3. Колодец. Оборудование может быть размещено в специально оборудованном колодце, но возможны проблемы с давлением и выполнением ремонтных работ.
  4. Кессон – специальное углубление в земле, оборудованное для размещения станции. При установке нужно позаботиться о его изоляции и правильно выбрать глубину размещения.

Монтаж трубопровода

Станция с источником воды может соединяться с помощью трубы или жесткого шланга. Его длина должна быть подобрана таким образом, чтобы конец, опущенный в воду, не доставал дна (около 30 сантиметров). В противном случае система водоснабжения может быть загрязнена илом.

При монтаже нужно учесть возможность обратного хода воды по трубе, что приведет к «холостой» работе мотора. Для предотвращения возникновения этой проблемы, устанавливается обратный клапан на отрезке трубы, вблизи ее окончания. На торце обязательно нужно установить фильтр: без него грязь из источника воды может засорить систему, нарушив возможность регулировки напора и впоследствии привести к выходу системы из строя.

Второй конец трубы соединяют к патрубку насоса (в него входит вода). Нужно добиться, чтобы от источника к насосу труба шла как бы вверх. Для этого оборудование устанавливают на специальный постамент (возвышение).

Сечения выбирают, основываясь на диаметре патрубка. Для предотвращения проникновения воздуха в трубы и появления протечек, соединения герметизируют (особенно резьбовые). Если данный момент проигнорировать, давление может прыгать или же вода не будет поступать.

Как правильно установить в частном доме и подключить к источнику электроэнергии

Подключая электропитание, нужно изучить сопроводительную документацию, полученную при покупке. Обязательный момент – «заземление» станции. Кабель подсоединяется по схеме «расключения» насоса.

Прокладка коммуникаций к колодцу

Для загородного водоснабжения из колодца используются транспортные коммуникации и устройства для разбора воды. При этом применяют две основные схемы: с наружным и погружным насосом.

При этом поверхностный насос используют при глубине водозабора 6…8 м (реже до 10м). Более глубокие колодцы снабжаются погружными (глубинными) моделями. При этом разделяют изделия, имеющие верхний и нижний водозабор.

Забор жидкости снизу подразумевает установку дополнительного фильтра от песка и взвеси.

Подводка воды из колодца в дом (схема) с устройством внешней водонапорной сети (для полива, уличных работ) представлена на иллюстрации.

Следует отметить, что устройство накопительного бака обязательно: в случае повышенного разбора воды и/или недостаточного уровня воды в колодезной шахте, пуска или остановки насоса это поможет сохранить систему водоснабжения из колодца в рабочем виде. Вентили для слива воды из домовой системы в колодец необходимы для сезонной «консервации» жилья или проведения в здании ремонтных работ.

Схема выполнения трубопровода из колодца представлена ниже. Такой способ прокладки водопровода (с расположением трубы подачи ниже уровня промерзания почвы) предназначен для зимнего водопровода из колодца.

Для нормального водопользования необходимо обеспечить в системе давление 2,4…4 атмосферы. При этом изменение давления, невозможность работы системы при низком уровне воды в колодце и другие возможные проблемы отслеживаются с помощью вмонтированных в схему датчиков (реле).

После водонакопительного бака имеет смысл разделить поток на два (с помощью тройника): технический и питьевой. Второй пускается через систему очистки. Техническую воду также делят на два русла – холодная и для нагрева (горячая вода, отопление при водяной системе обогрева дома).

Оптимальным вариантом автоматического снабжения жилья водой является установка не просто насоса, а насосной станции (на предыдущих иллюстрация показан именно такой вариант). При этом необходимо учитывать эксплуатационные параметры станций:

  • номинальная мощность мотора – 0,25…1,4 кВт;
  • производительность (объем прокачиваемой воды) 1500…4000 л/ч;
  • предельный перепад высот (от нижней точки заборы воды в колодце до верхней точки водоразбора) 8…50 м. При этом 4 м по горизонтали приравниваются к 1 м по вертикали;
  • объем накопительного (демпферного) бака 60…80 л.

При нестабильной работе системы энергоснабжения желательно предусмотреть в системе насосной станции (или домовой электросети) стабилизатор напряжения и/или аккумуляторы для автономной работы.

Выбор места для оборудования

Насос или насосную станцию необходимо расположить в определенном месте. Это может быть кессон либо подвальное помещение. Чаще всего встречается второй вариант

В данном случае необходимо особое внимание уделить монтажу, чтобы избежать повреждения оборудования из-за возможного подъема воды. Другими словами, агрегат фиксируют на специальной подставке вдали от стен

При этом важно позаботиться об отоплении подвала. Если вы выбрали кессон, то эта конструкция также должна быть утеплена

Более того, следует убедиться, что глубина, на которой будет выполнен монтаж кессона, составляет хотя бы 2 м

Если вы выбрали кессон, то эта конструкция также должна быть утеплена. Более того, следует убедиться, что глубина, на которой будет выполнен монтаж кессона, составляет хотя бы 2 м.

Подключение насоса к водопроводу

Чаще всего жители частных домов решаются на самостоятельную установку насосного оборудования и его подключение к центральному водопроводу при недостаточном давлении. Подобная проблема возникает по таким причинам:

  • изменение гидрогеологических условий;
  • увеличение водопотребления, вызванное приростом населения;
  • использование устаревшего оборудования.

Перед установкой насоса следует обратить внимание на характеристики воды, ведь здесь могут быть вредные примеси, которые необходимо отфильтровать, чтобы они не попали в насос. Подобное часто случается с вибрационными моделями

Важно помнить о том, что монтаж выполняется в несколько этапов

  1. В первую очередь необходимо разъединить трубу водопровода в определенном месте.
  2. Затем конец магистрали фиксируют к накопительной емкости.
  3. После этого необходимо подсоединить второй конец трубы.
  4. Далее наступает черед монтажа электропроводки и регулировки насосного оборудования.

Благодаря правильной настройке агрегата удастся достигнуть оптимального давления в системе водоснабжения. Если окажется, что станция отключается раньше времени, то необходимо немного уменьшить давление.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Необходимость установки

Зачем нужна для загородного жилища насосная станция? Любое подобное устройство способно самостоятельно откачивать из источника и доставлять воду к любой точке ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водопровода при нехватке мощности глубинного или поверхностного насоса, который является основным.

Каковы же преимущества станций? Они заключаются в возможности работы в течение некоторого времени даже при отключении электроснабжения. Привлекательно и то, что устройство способно создать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат обладает малым весом, что позволяет проводить его монтаж в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и отключаясь. Такая функция значительно снижает износ оборудования. Насосная станция отработает длительное время, избавив при этом от необходимости вручную носить воду.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Регулируем работу станции насосного оборудования

После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Перед запуском в заливное отверстие станции насосного оборудования вливается вода, этим исключается работа устройства «насухо».

Как правило, все регулировочные параметры устанавливаются на станции еще до ее запуска, исходя из рассчитанных параметров водопроводной системы дома. В ходе эксплуатации рабочие узлы станции насосного оборудования могут изнашиваться, поэтому примерно в раз год желательно проводить дополнительную регулировку параметра работы насосов. Точная регулировка система насосного оборудования с встроенными аккумуляторами давления производится собственным блоком автоматики.

Узлы автоматики станции насосного оборудования

Как видите, подключение станции насосного оборудования доступно даже непрофессионалу при наличии минимальных технологических навыков. Ее монтаж поможет вам обеспечить бесперебойное снабжение водой вашего дома и приусадебного участка.

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

Рисунок 1.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

  • 1 – бака на 500 литров;
  • 2 – насоса;
  • 3 – ресивера (мембранного бака);
  • 4 – реле давления;
  • 5 – бронзового пятиконечного переходника;
  • 6, 17 – манометра;
  • 7 – шланга с армирующей оплеткой;
  • 8 – обратного клапана;
  • 9 – поплавкового клапана;
  • 10 – американки с наружной резьбой;
  • 11 – американки с внутренней резьбой;
  • 12 – бронзового перехода с емкости на внешнюю резьбу;
  • 13, 14 – МРН (муфта резьба наружная);
  • 15 – МРВ (муфта резьба внутренняя);
  • 16 – бронзового перехода с наружной резьбы на внутреннюю;
  • 18 – расходомера;
  • 19 – сетчатого фильтра;
  • 20 – 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Правила эксплуатации водяной станции

После установки насосной станции важно периодически проверять ее. При необходимости нужно менять расходники, фильтры, проводить их чистку

Ослабленные резьбы затягиваются. Большинство проблем с работой водяной станции связывают именно с выходом из строя отдельных элементов. Также загрязненные фильтры становятся причиной поступления загрязненной воды. Если вы не будете следить за их состоянием, не исключено низкое качество воды.

Сам гидроаккумулятор также требует периодической диагностики. Проводить ее нужно раз в месяц. При ненадлежащих показателях давления в системе необходимо увеличить его. Также обязательно ознакомьтесь с инструкцией и придерживайтесь особенностей эксплуатации с прописанными производителем правилами. Техническая инструкция поможет вам разобраться в работе насосной станции и пользоваться ее преимуществами.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

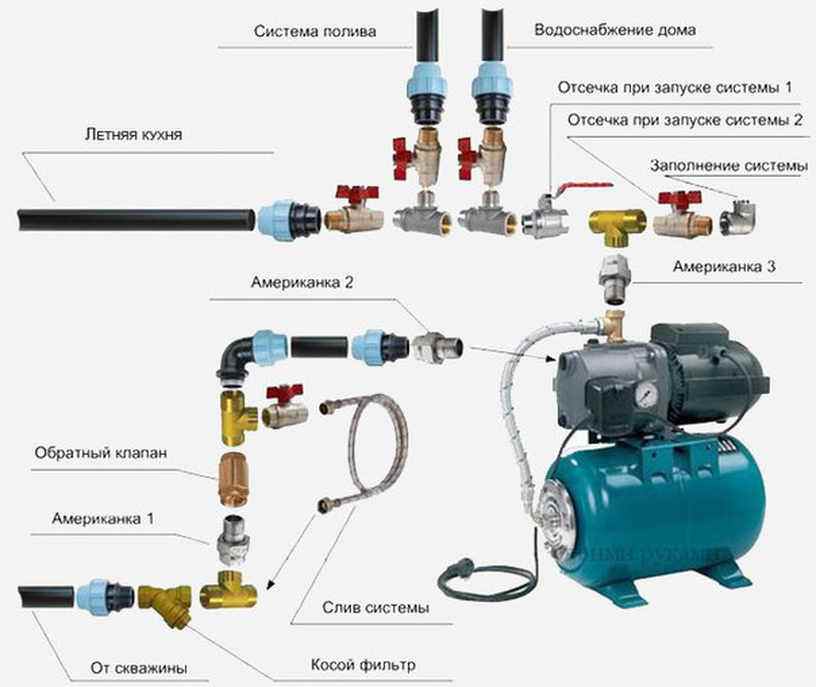

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.


Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.

В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
