Принцип работы конвекторного обогревателя: основные преимущества и недостатки

Инверторный обогреватель

Принцип действия

Инвертор, которым оснащен данный вид устройств, преобразует переменный ток в постоянный, изменяя при этом напряжение и частоту. Этот физический процесс называют инвертированием. Инвертор выглядит как генератор с периодическим напряжением. По форме он схож с дискретным сигналом. Инвертирование оказывает сильнейшее влияние на мощность аппарата, а также все электроприборы с ним становятся менее шумными и более экономичными.

Достоинства и недостатки

Данный вид приборов имеет достаточно преимуществ:

  • Экономичен. Когда инверторная система аппарата достигает нужного температурного уровня, механизм прибора не отключается, а продолжает работу на низких оборотах. Это приводит к поддерживанию благоприятного климата в комнате. Обогреватель не нуждается в затратах электроэнергии на функции включения и выключения. Во время использования инвертора такое понятие, как «большой ток» для пуска отсутствует. При запуске аппарата ток не больше номинального, что положительно сказывается на сроке эксплуатации всего устройства. Прибору нет надобности постоянно находиться в режиме включения и выключения. Ведь данные циклы значительно сокращают срок службы прибора. По сравнению с обычными приборами экономия электроэнергии составляет около 40%.

  • Практичен и производителен. Данный прибор способен греть даже при очень низком температурном режиме, при этом полезное действие выражается высоким коэффициентом. Обогреватель в процессе работы показывает соотношение выделенного тепла к затраченной энергии, обозначается как EER. Данный показатель у аппарата приравнивается к четырем. К примеру, при расходе 250 Вт, вы получаете более 1 кВт тепла. Это является неплохим показателем.
  • Обогреватель при эксплуатации имеет высокие характеристики безопасности и экологичности.
  • Работа осуществляется с низким уровнем шума, это связано со снижением скорости вращения при неполной нагрузке. Вне сомнения, данный показатель позитивно влияет на жизнь потребителя.

Большое количество достоинств у прибора не лишает его недостатков, но он всего один. Это немалая стоимость обогревателя по сравнению с другими аналогичными приборами.

Использование в системах отопления

Применять инверторное отопление можно без разрешительных документов

Обычный газовый котел в наши дни с легкостью заменяется инверторным обогревателем. Тогда работа системы отопления с внедренным инверторным аппаратом будет заключаться в следующем: проходя через обогреватель, электроэнергия поступает в котел. При этом инверторный котел постоянно вырабатывает индукционный ток. Если возникнет ситуация отключения электричества, котел будет продолжать свою работу от аккумулятора. Обогреватель включает магнитную часть и теплообменник.

Дополнительные функции конвекторов

Современные электрические конвекторы не ограничиваются тем, что просто нагревают воздух. У многих из них есть еще дополнительные возможности, которые делают атмосферу в доме еще комфортнее:

функция «антизамерзания» — конвектор автоматически включается, если температура воздуха в комнате опускается ниже 5 градусов по Цельсию;

Компактный конвектор бесшумно нагревает воздух в помещении

  • различные режимы работы – многие обогреватели работают не только в базовом режиме, но и при настройках «комфорт», «эконом» и пр.;
  • ионизация воздуха – очень полезная функция, которая может работать даже при выключенном нагревательном элементе;
  • датчик опрокидывания – автоматически отключает конвектор, если он падает. Полезная функция, если в доме есть животные или маленькие дети;

Стеклокерамическая панель нагревает воздух и создает естественную конвекцию

  • автоматическое запоминание параметров – при выключении электроника запоминает выставленные настройки и возвращается к ним после включения;
  • программируемый нагревательный элемент – с его помощью можно выставить такие тонкие настройки, как почасовое изменение температуры, температура на ночь или на день и даже на определенный день недели;
  • универсальный модуль управления – дает возможность одновременно с одного пульта настраивать несколько конвекторов, расположенных в разных комнатах. Отличный вариант для большого дома.

Конструктивные элементы электроконвектора

Устройство

Электроконвектор представляет собой металлический прямоугольный корпус, в нижней части которого располагается электрический нагревательный прибор (ТЭН) и воздухозаборная решетка, а в верхней — решетка выпуска воздуха. Дополнительно обогреватель оборудован термостатом, который позволяет установить нужную температуру воздуха

Из-за отсутствия движущихся частей конвектор работает абсолютно бесшумно, что, особенно важно при использовании обогревателя в спальне или детской комнате. А защита от брызг позволяет использовать их во влажных помещениях, например, ванных комнатах

Принцип работы

Как ясно из названия, электрический конвектор работает за счет конвекции воздуха. Известно, что холодный воздух гораздо тяжелее теплого, поэтому нагретый воздух поднимается вверх, а охлаждаясь, опускается вниз. Такая естественная циркуляция воздуха и есть конвекция.

Конвектор электрический с механическим термостатом Timberk Islandia E3 M

Итак, через нижнюю воздухозаборную решетку конвектора в прибор поступает холодный воздух. Нагреваясь от ТЭНа, он выходит из корпуса прибора и поднимается вверх. Остынув через некоторое время, этот воздух оказывается в нижней части помещения и вновь поступает в конвектор.

Благодаря такому принципу работы электроконвекторы обеспечивают очень быстрый — всего несколько минут, и равномерный нагрев помещения. Рабочая температура обогревателя невысока — около 40-45°C, поэтому об него невозможно обжечься.

Установка

Еще одно несомненное достоинство бытовых электроконвекторов — отсутствие необходимости в монтаже. В квартирах чаще всего используются настенные конвекторы. Чтобы установить такой обогреватель, на стену необходимо предварительно прикрепить с помощью винтов крепежную раму, а затем повесить сам конвектор. Очевидно, что для этого не требуется специальных навыков.

Встраиваемые напольные конвекторы чаще используются в просторных нежилых помещениях с большой площадью остекления. Как понятно из названия, их встраивают в пол, вровень с поверхностью и закрывают сверху декоративной решеткой, которую можно подобрать под цвет интерьера. Здесь уже потребуется помощь профессионального монтажника.

Сервисное обслуживание конвектора от проверенного производителя, скорее всего, не понадобится, так как это оборудование оснащено качественной автоматикой и рассчитано на срок службы 20-25 лет.

Мощность

Важная задача — выбрать конвектор нужной мощности, который будет эффективно справляться с задачей обогрева помещения. Покупая обогреватель для стандартных комнат с высотой потолка 3 м и температурой комфорта 19°C, можно воспользоваться следующей таблицей:

Мощность Площадь, кв. м
1000 10-15
1500 15-20
2000 20-25
2500

25-30

3000

30-35

Итак, электроконвектор — это бытовой обогреватель, который не требует сложного монтажа, легок и надежен в использовании, позволяет быстро и равномерно нагреть воздух в помещении, бесшумен и безопасен. Звучит неплохо. Из минусов можно назвать лишь один — затраты на электроэнергию. Впрочем, благодаря встроенному термостату электроконвектор не будет работать вхолостую, обогревая и так уже теплое помещение, что позволяет хотя бы немного уменьшить этот недостаток.

Характеристика конвекторных обогревателей

Выбирая тип обогревателя, следует помнить, что чем ниже такой прибор, тем быстрее по нему будет проходить воздушный поток, в результате чего помещение прогреется гораздо быстрее.

Существуют следующие виды обогревателей конвекционного типа:

  • электрические;
  • газовые;
  • конвекторно-инфракрасные;
  • водяные;
  • пленочные.

Электрические модели стоят недорого. Они просты в установке и использовании. Но следует помнить, что отопление электроэнергией обходится гораздо дороже всех остальных способов (дровами, газом, углем и т. д.). Конвекторные устройства – не исключение. Если выбор пал не такой прибор, нужно быть готовым к тому, что расходы за электроэнергию увеличатся в несколько раз. Для больших площадей такие модели не слишком хорошо подходят, а через некоторое время может снизится мощность и скорость прогрева. Пожаробезопасным считается такой прибор, который имеет автоматическую защиту от перегрева.

У водяных моделей теплоносителем является вода. Устройство может напоминать обычный радиатор или быть внутрипольным. В первом случае прибор крепится к стене и подключается к центральному отоплению. Электричество он расходует немного. Благодаря небольшому весу крепить его можно на стену из гипсокартона.

Газовые модели – очень экономичные, потому что работают на самом доступном топливе. Устройство может быть настенным и напольным. Подключают его к баллону или магистральному газу

Недостатками газовых обогревателей являются: отсутствие дымохода, высокая стоимость, подключение и эксплуатация прибора осуществляется с особой осторожностью

Пленочные модели являются новинкой. Такое устройство представляет собой двухслойную электроизоляционную пленку, в которой размещаются нагревательные элементы. Его легко вешать на стену, он не портит внешний вид помещения, а после использования – сворачивают в рулон и убирают.

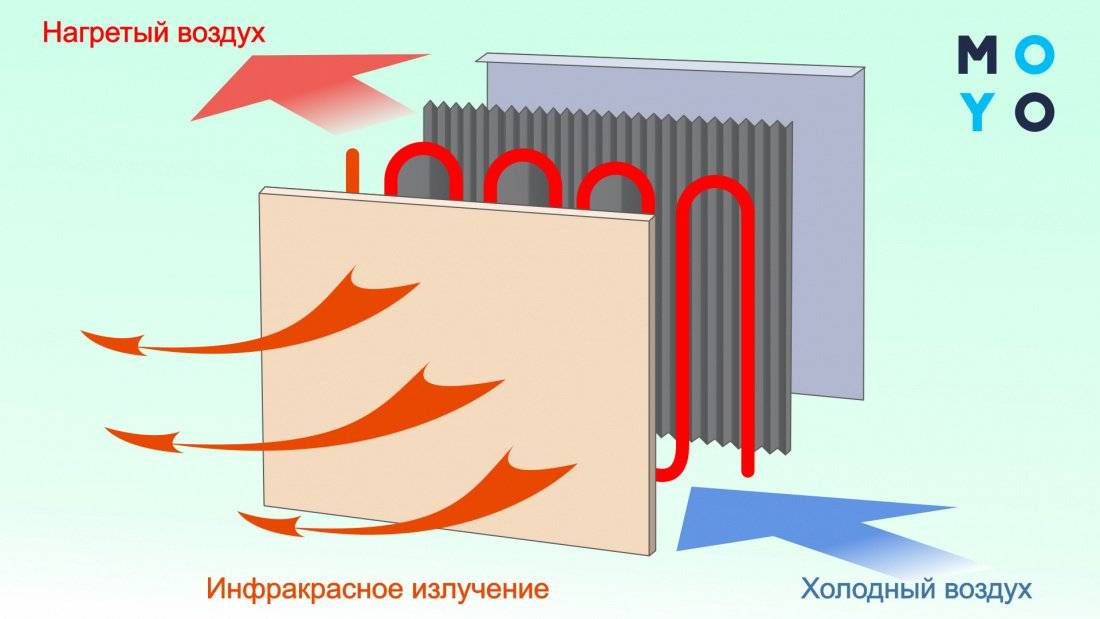

Конвекторно-инфракрасные модели сочетают в себе две технологии. Это устройство хотя и эффективно, но цена слишком высока.

Конвектор или керамическая панель: сравниваем принцип работы

Обогрев помещения конвектором выполняется благодаря конвекции воздуха. Суть ее заключается в том, что теплый поток в силу малой массы поднимается к потолку, а холодный — опускается к полу. Таким образом, если установить конвектор на полу, согретый воздух будет идти вверх, а, находящийся под потолком, остывший, — опускаться. И так воздушные массы в помещении будут циркулировать по кругу.

Обогреватель с конвекцией часто располагают под окном. Такое решение обеспечивает эффективную циркуляцию воздуха, а также помогает создать тепловую завесу в наиболее холодных частях комнаты.

Керамопанели работают иначе. Их нагревательный элемент представлен в виде пластин из керамики или ТЭНа, покрытого этим материалом. Обогрев помещения происходит благодаря инфракрасному излучению.

Обогреватели из керамики греют не окружающий воздух, а предметы, находящиеся рядом. Такой же принцип воздействия солнечного света: сперва лучи греют землю и воду, а от них согреваются воздушные массы. От керамопанели первыми нагреваются стены и предметы в комнате, а после — воздух.

Чтобы быстрее согреться у керамической панели, нужно сесть напротив нее. Если сесть сбоку, поступающее тепло будет минимальным. Именно потому обогреватели из керамики делают переносными, чтобы их можно было переносить с места на место и поворачивать в разные стороны.

Устройство обогревателя и принцип работы

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа. Конструкция агрегата довольно проста.

  1. Горелка. К ней подсоединен запальник.
  2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
  3. Система для отвода продуктов горения.
  4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
  5. Термостат, обеспечивает поддержание в помещении заданной температуры.
  6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник. Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка (коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

Принцип работы конвектора

Так ли страшен черт, как его малюют

Не думайте, что я забыл о соседе-аллергике. Когда он пришел ко мне с вопросом, вреден ли электрический конвектор, я не мог однозначно ответить. Во-первых, не позволяет профессиональная этика – все-таки я не врач. Во-вторых, люди часто слышат лишь ту часть фразы, которую хотят. В-третьих, в мире нет ничего однозначного и что одному хорошо, то другому смерть.

Судя по отзывам, от конвекторных радиаторах страдают именно люди с заболеваниями дыхательных путей. Приборы сушат воздух, повышая его аллергенность. Ситуация усугубляется тем, что многие потребители не знают, что такое проветривание в холодное время года. А при наличии домашних животных и сильной лени, конвекторы могут превратить жизнь аллергиков в ад. Несладко будет и астматикам, проживающим в небольшой квартире: спертый нагретый сухой воздух не способствует свободному дыханию. Читая отзывы я обнаружил, что у 90% потребителей зимой часто болит голова и появляется сонливость.
Если вы узнали себя и грешите на электрокамин, но не можете от него отказаться, предлагаю брать здоровье в свои руки.

  • Регулярно проветривайте свое жилище. Да-да, даже при минус 20-ти по Цельсию. От десяти минут вы не заболеете, наоборот, свежий воздух будет полезен вашему организму.
  • Установите дополнительные увлажнители, расставьте миски с водой по углам, да хоть ежечасно опрыскивайте помещение из пульверизатора – возьмите контроль над влажностью воздуха.
  • Не ленитесь проводить уборку почаще. Это только кажется, что зимой при закрытых окнах пыль не собирается. Она просто не оседает, потому, как включенный конвектор не дает ей это сделать.

В общем, эксплуатируя электрические отопительные приборы, не снимайте с себя ответственности за собственное здоровье. Будьте здоровы и заходите на мой блог почаще!

Кстати, вот статья, где я сравниваю конвекторные и масляные обогреватели. А здесь — сравнение конвекторов и инфракрасных обогревателей.

Пример HTML-страницы

На что обратить внимание при выборе конвектора?

Изначально необходимо четко определить вид конвектора, который будет использоваться в помещении. Как правило, учитывается энергия, с помощью которой он будет работать. Например, неправильно приобретать газовый обогревательный прибор, если нет подключения к данной коммуникации

Далее необходимо обратить внимание на мощность, если помещение хорошо теплоизолированно, то достаточно приобрести конвектор с небольшой мощностью

Многие покупают именно конвекторные обогреватели. Плюсы и минусы в работе этих агрегатов во многом зависят от производителя, поэтому лучше всего не экспериментировать, а остановить выбор на компаниях, которые давно известны своей климатической техникой. Следуя таким простым рекомендациям, можно приобрести надежное, функциональное и долговечное изделие.

Немаловажное значение имеет и тип установки. Например, в некоторых помещениях лучше устанавливать настенные или напольные конвекторы

Стоит особое внимание уделить дополнительным опциям, сюда входит таймер, дистанционное управление и система безопасности

Устройство конвектора: три типа нагревательных элементов

Как работает конвектор отопления? По своей конструкции он не сложный. Основной деталью прибора является нагревательный элемент.

Различают три типа:

  • Трубчатые электрические нагреватели — ТЭНы. Это полая трубка с нихромовой спиралью внутри. Пространство между корпусом и спиралью заполнено диэлектриком. Чтобы увеличить теплоотдачу, корпус нагревателя оснащён рёбрами. Основное преимущество ТЭНов — его можно ставить в сырых местах, так как корпус герметичный. Недостатки следующие: долго разогревается до рабочей температуры, низкая теплоотдача, потрескивание при работе.
  • Третий тип — монолитные нагреватели, представляют собой ребристый корпус, в который впаяна нихромовая нить. Эти устройства бесшумные, работают с максимальной теплоотдачей, корпус прогревается равномерно. Но такой нагреватель — один из лучших, но стоит дорого.

Принцип работы электрического конвектора

В основе принципа работы теплового конвектора используется свойство воздуха, которое заставляет его при нагреве подниматься, при остывании вновь опускаться. Нагревательный элемент конвектора заставляет двигаться воздушную массу вокруг себя. Прогретые потоки устремляются к потолку, там остывают и опускаются. Цикл повторяется.

Термостаты позволяют поддерживать нужный температурный режим. Механический либо электронный датчики в системе управления регулируют работу конвектора. При механическом блоке контакты замыкаются при охлаждении контактной пластины, тем самым прогрев идёт дальше. Электронный управляющий блок включает и выключает устройство в зависимости от заданного температурного режима в определённый период времени.

Устройство и принцип работы

Электрический конвектор – это устройство, которое применяет этот принцип воздушной конвекции. Воздух нагревается при помощи электронагревателя и поднимается вверх. После охлаждения опускается вниз и снова оказывается в блоке нагрева конструкции. В этом заключается принцип его работы.

Принцип работы электрического конвектора

Чтобы конвекция не прекращалась, в корпусе есть воздушные каналы. Через них происходит забор и отдача воздуха. Принцип работы электроконвектора может иметь различия, так как многое зависит от вентилятора (его наличия или отсутствия) и нагревательного элемента, который используется.

Как уже понятно из вышесказанного, энергосберегающие конвекторы отопления электрические имеют простую конструкцию. Они состоят из двух главных частей: элемента нагрева и корпуса. «Втягивающие» холодный воздух отверстия находятся в нижней части корпуса, а для выпуска тёплого воздуха предназначено отверстие сверху. Внутри в нижней части корпуса располагается нагревательный элемент.

Устройство электрического конвектора

Такая конструкция и принцип работы обогревателя не сушит воздух. В отличие, к примеру, от тепловентилятора.

Тепловентиляторы быстро нагревают воздух, который проходит через раскалённую спираль. Тем самым подсушивают воздух и испаряют влагу. Их можно монтировать там, где нужно быстро прогреть пространство, однако не стоит ставить обогреватели такого типа в качестве главного источника тепла.

Размещать конструкции электрического конвектора можно где угодно, единственное условие – наличие розетки. Их не нужно собирать, они сразу готовы к работе. Обогреватели не опасны для здоровья и имеют ещё множество других преимуществ.

Конвекторы отопления электрические нельзя накрывать (использовать в качестве сушки белья) и устанавливать слишком близко к розетке (расстояние должно быть минимум 1 м)!

Топ-1. Nobo NFK 4S 20

Рейтинг (2020): 4.69

Учтено 6 отзывов с ресурсов:

  • Номинация

    Самая простая организация системы отопления

    Конвектор способен работать не только автономно, но и в цепи с другими обогревателями, тем самым образуя основную или вспомогательную систему обогрева.

  • Характеристики

    • Средняя цена, руб.: 14 720
    • Страна: Норвегия (производится в Ирландии)
    • Мощность обогрева, Вт: 2000
    • Количество режимов: нет данных
    • Монтаж: настенный
    • Управление: механическое
    • Программирование: да (опция)
    • Пульт ДУ: нет
    • Особенности: технология ecoDesign, гарантия 10 лет

Конвектор Nobo NFK 4S 20 способен за 3 часа нагреть воздух в помещении площадью 20‒28 кв. м. до 25°. Управляется он вручную при помощи комплектного терморегулятора NCU 1S, который за отдельную плату можно заменить самопрограммируемым NCU 2T либо с удаленным программированием NCU 1R, NCU 2R, NCU ER. Функциональные возможности последних включают поддержку систем Orion 700 и Nobo Energy Control, за счет чего можно объединить несколько обогревателей в единую цепь и управлять ею или автономно установленным конвектором через любой тип ПК. По отзывам, прибор удобен в эксплуатации, экономичен благодаря технологии ecoDesign и легко устанавливается в квартире и частном доме небольших размеров либо на даче.

Плюсы и минусы

  • 10-летняя гарантия, ресурс 30 лет
  • Возможность замены терморегулятора на самопрограммируемый
  • Узкий и длинный корпус: 1125x400x90 мм (ШxВxГ)
  • Равномерный обогрев без высушивания воздуха

Базовый термостат – только с ручным управлением

Сравнение характеристик Топ-3 участников

Nobo NFK 4S 20Noirot Bellagio Smart ECOcontrol 2500Electrolux ECH/R-2500 T
Средняя цена, руб.: 14 720Средняя цена, руб.: 129 860Средняя цена: 6 058 руб.
Страна: Норвегия (производится в Ирландии)Страна: ФранцияСтрана: Швеция (производится в Китае)
Мощность обогрева, Вт: 2000Мощность обогрева, Вт: 2500Мощность обогрева, Вт: 2500
Количество режимов: нет данныхКоличество режимов: 1Количество режимов: 3
Монтаж: настенныйМонтаж: настенныйМонтаж: настенный, напольный
Управление: механическоеУправление: электронноеУправление: электронное
Программирование: да (опция)Программирование: да (опция)Программирование: да
Пульт ДУ: нетПульт ДУ: да (опция)Пульт ДУ: нет
Особенности: технология ecoDesign, гарантия 10 летОсобенности: функции снижения энергорасходовОсобенности: LED-дисплей, выбор комплектации, родительский контроль

Дополнительный функционал

Многие конвекторные обогреватели оснащаются дополнительными функциями, которые могут оказаться очень даже полезными.

Одной из таких функций является дополнительное оснащение прибора ионизатором.

Помимо обогрева такой прибор еще и будет очищать воздух, предотвращая распространение болезнетворных микробов.

Интересным является то, что ионизатор может работать даже когда конвектор не выполняет свою основную функцию – обогрев.

Но прибор, оснащенный ионизатором, может в себе накапливать статическое электричество, поэтому он требует заземления.

Еще одной полезной функцией является так называемое антизамерзание прибора. Сводиться данная функция к тому, что при падении температуры в комнате до критически низкой, к примеру, до +5 С, прибор сам будет включаться для повышения температуры в помещении.

Очень удобная функция, если предполагается длительное отсутствие дома.

В программируемых конвекторах часто может наблюдаться функция памяти температурных настроек.

Данная функция позволяет сохранять все температурные настройки и включится прибору в работу с заданными параметрами даже после временного обесточивания его.

И это только часть дополнительных функций, которыми может оснащаться конвекторный обогреватель.

Как устроен обогреватель конвекторного типа и принцип его работы

В отличие от обычных электрических обогревателей, которые основное тепло распространяют вокруг себя, благодаря конвекции равномерно нагревается воздух в помещении. При чем происходит это достаточно быстро и эффективно – именно поэтому такие приборы применяют не только в виде вспомогательного оборудования, но и как основное отопление. Принцип работы электрического конвектора достаточно прост, как все гениальное.

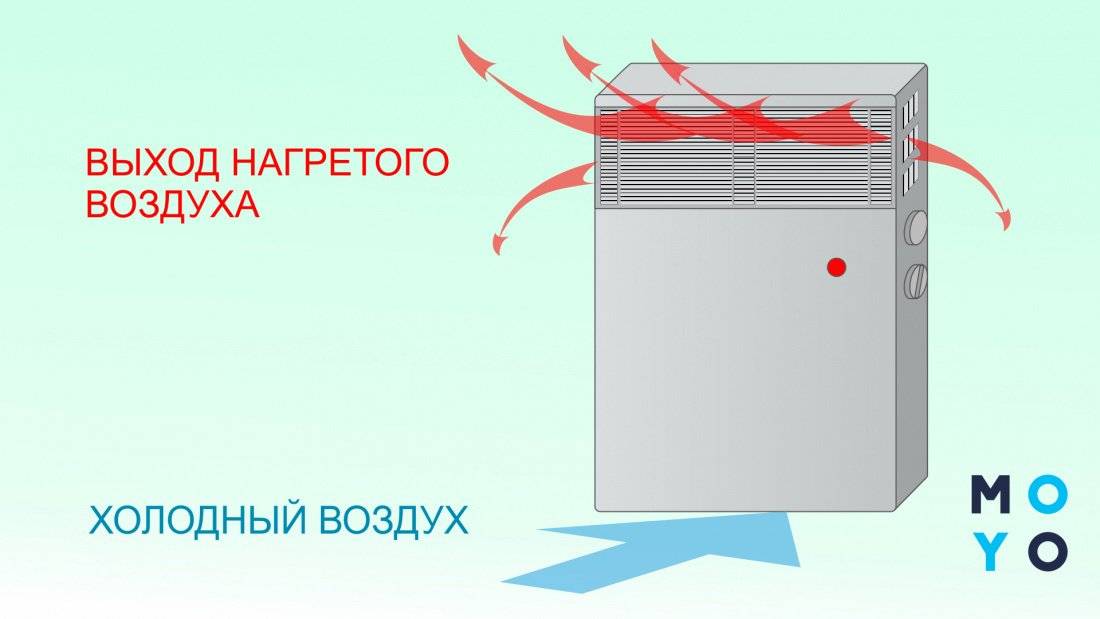

Вот по такому принципу работает конвекторный обогреватель

Сложно ли техническое устройство прибора

По сути это электроприбор небольших размеров, который состоит из трех основных частей – металлического корпуса с прорезями сверху и снизу, нагревательного элемента и механического либо электронного блока управления.

Конвектор в разборе. Четко виден нагревательный элемент

Именно верхние прорези корпуса служат для выхода нагретого воздуха в помещение, по тому если их перекрыть, прибор перегреется, что чревато его выходом из строя. Нагреватель, который и обеспечивает работу, по своей сути является обычным ТЭНом с металлическими ребрами либо цельное изделие с тем же элементом внутри. Непосредственно под ним находятся отверстия для забора холодного воздуха из помещения.

Блок управления с механическим или электронным терморегулятором, обеспечивает прогрев комнаты до необходимой температуры, после чего выключает прибор. Так же производятся модели, снабженные таймером, который подает либо снимает напряжение с ТЭНа в установленное время. Все оборудование обогревателя конвекторного типа заключено в корпус, который предотвращает свободный доступ.

Составные части конверторного обогревателя – все гениальное просто

Как работает конвектор

Принцип работы прибора достаточно прост и основан на физическом законе конвекции. Горячий воздух поднимается вверх, а остывая, снова опускается, образуя круговорот. Логично, что на смену нагретому, устройство затягивает холодный через нижние прорези. Он, проходя через ТЭН, становится горячим – и так по кругу. Конечно, если брать температуру в разных точках по высоте, она будет отличаться, но пройдя по комнате из конца в конец никакой разницы почувствовать нельзя. Именно по этой причине подобные обогреватели и завоевали такую популярность.
