Комбинированные котлы «газ-дрова»

Лучшие известные производители и модели: характеристики и цены

Теплодар Куппер ОК 15

Наиболее известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью за невысокую стоимость, удачной конструкцией топки, легкостью ее очистки. Отдельно стоит отметить наличие блоков ТЭНов мощностью 6 кВт, с помощью которых можно еще долго подогревать теплоноситель при полном прогорании твердого топлива в ночное время. Также владельцы отмечают довольно приятный стильный дизайн, качество сборки.

Однако имеется и достаточное количество недостатков: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно небольшой КПД, высокое сажеобразование.

Стоимость: 19 900-21 200 руб.

Viadrus Hercules U22 D-4

Один из лучших комбинированных котлов «газ-дрова» для отопления частного дома, также и один из самых покупаемых. Чешская модель с чугунным теплообменником отличается удобством эксплуатации и известной долговечностью, обеспеченной хорошими сплавами и качеством сборки. Котел имеет довольно хороший КПД 80% , абсолютно всеяден, имеет оптимальный размер топки (помещаются дрова длинной 40-45 см), при этом также имеет компактные габариты и стильный внешний вид.

Согласно отзывам владельцев при сильно прикрытой задвижке тяги характерно обильное сажеобразование. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для установки необходим усиленный пол, а для транспортировки – как минимум 3 человека. Также относительным недостатком является цена чешской модели.

Стоимость: 63 000-67 500 руб.

Roda Brenner Classic BCR-04

Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает теплопотери через модули котла, сохраняет корпус относительно холодным. Все также отличается чешской надежностью, практичностью при эксплуатации и очистке, хороший КПД.

Согласно опыту монтажа и отзывам владельцев каких-либо недостатков и неисправностей за более, чем 6 лет эксплуатации обнаружено не было. Можно отметить лишь все еще высокую для среднестатистического российского покупателя цену.

Стоимость: 53 000-55 000 руб.

ГЕФЕСТ ВПР КСТГВ-20

Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигнутым благодаря отличной конструкции теплообменника. Первичный теплообменник стальной, однако вторичный (для ГВС) – из меди. Практически всегда в заводской комплектации идет газовая горелка типа «BRAY» с известной простой итальянской автоматикой SIT.

Обратите внимание, что максимально допустимое рабочее давление всего 1 бар. Стоит также отметить, что модель довольно редко встречается в продаже. Стоимость: 23 500-26 400 руб

Стоимость: 23 500-26 400 руб.

Каракан 20 ТЭГВ

Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требователен к топливу, имеет большое загрузочное отверстие и топку, а также установленный с завода блок ТЭНов.

Однако теплообменник – стальной, КПД всего 75%, вес 101 кг, а максимально допустимое рабочее давление – 1 бар. Сервисных нареканий за более 5 лет эксплуатации не было.

Стоимость: 22 500-25 000 руб.

Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

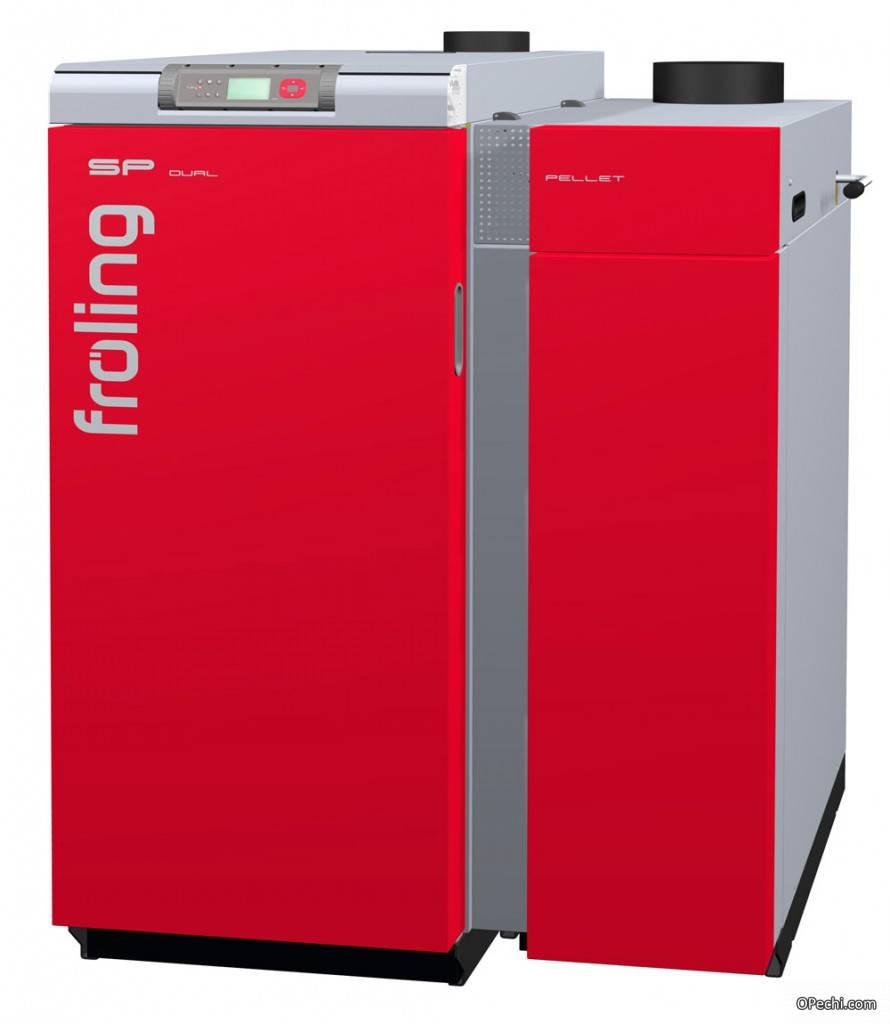

Многотопливные

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

  1. Бесперебойной подачи электроэнергии.
  2. Организованной поставки топлива к агрегату.
  3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
  4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

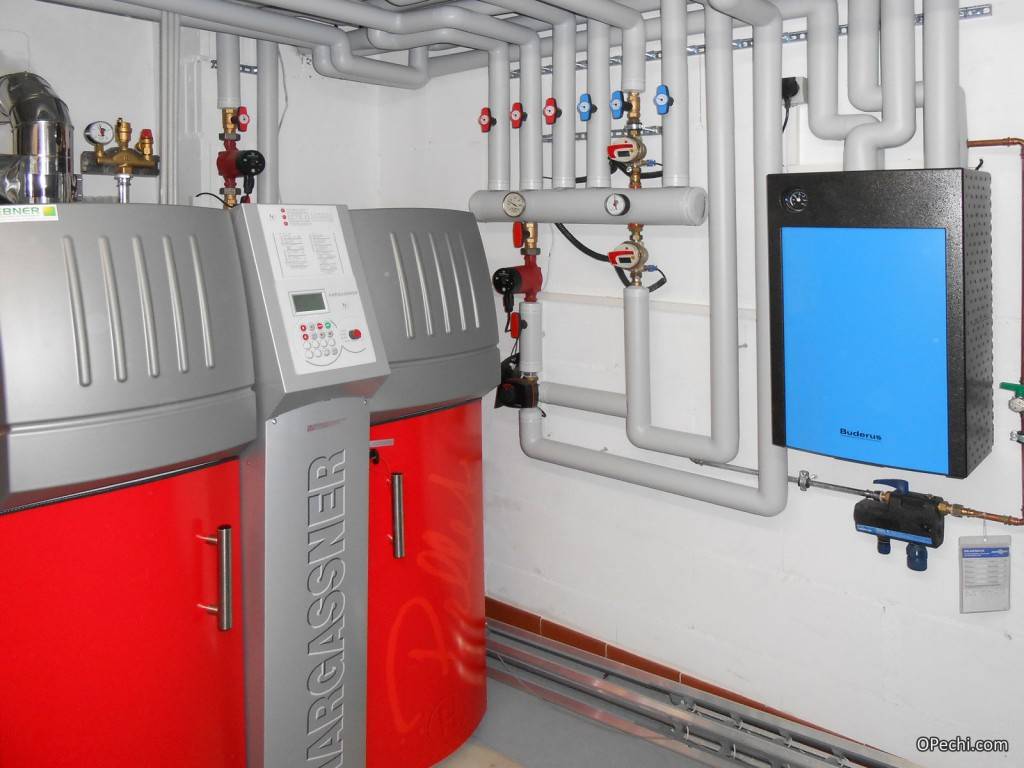

Комбинация «дрова — электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова — электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

  1. Минимальные габариты и возможность настенной установки.
  2. Низкий уровень электропотребления от сети.
  3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
  4. Маломощные ТЭНы для создания диапазона температуры.

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Варианты комбинирования топлива

Комбинированный отопительный прибор функционирует на газу и электричестве, дровах и газу, дровах и электричестве или на трех видах топлива. Каждый тип котла имеет свои преимущества и особенности работы.

Газ и электричество

Газово-электрические модели дешевле, так как не имеют второй топки

Газоэлектрический аппарат устанавливается, если дом нужно обеспечить теплом и горячей водой. В такой системе разрешено монтировать несколько контуров. Устройство имеет небольшие размеры, потребляет небольшое количество энергии. Электричество в этом случае является вспомогательным вариантом топлива.

Так как раздельной топочной камеры в аппарате нет (ТЭН устанавливается в теплообменнике), общая стоимость котла невелика. Однако электричество нельзя назвать дешевой энергией, поэтому в регионах, где газификация развита слабо, лучше предусмотреть другие варианты отопительных приборов.

Газ и дрова

Комбинированные газовые котлы, где объединяется газовая горелка и дровяная топка, являются более экономными. Устройства такого типа имеют большой вес и устанавливаются только на полу, так как для изготовления топок используется сталь и чугун. Рынок предлагает двух- и одноконтурные модели. Первый тип обеспечивает дом теплом и горячей водой.

Такой котел оснащается одной общей или двумя отдельными топками. Второй вариант предусматривает расположение газовой горелки в нижней части конструкции, а дымохода — в верхней. Обе топки разогреваются в одно и то же время. Для устранения продуктов горения существует специальный поддон, который существенно облегчает процесс чистки. Но он устанавливается только в случае применения твердого топлива. Изделие обладает следующими положительными качествами:

  • простота обслуживания и эксплуатации;
  • возможность подключения 2-х контуров отопления;
  • независимость от электрической сети;
  • высокий КПД (до 90%).

Электричество и дрова

Котел может работать на пеллетах и дровах — это самый безопасный вариант отопления

Комбинированные котлы для отопления частного дома «дрова-электричество» — самый безопасный вариант. Основным видом топлива в этом случае является дерево или пеллеты. Электроэнергия необходима только для поддержания температуры воздуха в помещении на одном уровне. Устройство удобно в использовании в ночное время, так как не приходится каждые 4 часа подбрасывать дрова в топку.

Электродровяной котел оснащен системой автоматики, контролирующей режим его работы, а также мощность. Не обязательно переключать виды топлива вручную. Агрегат имеет высокий уровень безопасности. Для электро-твердотопливного котла характерны такие достоинства: низкая стоимость оборудования, возможность автоматической настройки, высокий КПД.

Многотопливные котлы отопления

Многотопливный вариант отопительных приборов хорош тем, что позволяет использовать 3 и более видов топлива: газ, электричество, пеллеты, дрова. Он оснащается несколькими камерами сгорания. Дополнительно в конструкции может быть предусмотрен электрический ТЭН, который локализуется в теплообменнике.

Для многотопливного котла важно постоянное наличие электричества, чтобы не произошел взрыв

Так как пеллетная горелка легко снимается, существует возможность применения дизельного топлива или газа. Для установки такого агрегата необходимо соблюдение следующих условий:

  • Подача электроэнергии без перебоев. Только в таком случае пеллетная, газовая или дизельная горелка может работать.
  • Наличие организованной поставки выбранных топливных материалов.
  • Обеспечение отдельного помещения для хранения материалов.

Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

  1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы. Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
  2. Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться. Поэтому в обвязке двух котлов насосов тоже должно быть два.

Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.

Универсальное решение

Загородное строительство ведется постоянно, в результате все более актуальными становятся поиски оптимальных решений для отопления частных домов в зимнюю пору. Причем традиционные отопительные приборы становятся менее эффективными в силу разных обстоятельств:

  • необходимость постоянного внимания к процессу, добавления топлива;
  • ненадежность одного источника: сбои в подаче электричества, в газоснабжении и т. д.;
  • дороговизна топлива: газа, электроэнергии или иных вариантов;
  • сложность обслуживания;
  • прочие причины.

Поэтому в какой-то момент производители приняли решение объединить технологии, чтобы получить более совершенное решение.

Комбинированный котел, использующий в качестве топлива дрова или газ

Комбинированные котлы представляют собой приборы, функциональность которых рассчитана на разные виды топлива

Причем их можно использовать в домах без ограничений, что очень важно для многих регионов нашей страны. При этом не приходится рассчитывать лишь на один вид топлива, который может подвести в самый неподходящий момент, поскольку всегда остается альтернативный вариант

Такие приборы могут использовать разные виды топлива:

газ;

Комбинированный котел, использующий либо газ, либо пеллеты

электричество;

Комбинированный котел, использующий или дрова, или пеллеты

твердое;

Модель котла, использующего в качестве топлива дрова или газ

жидкое топливо.

Газ-уголь-дрова

Преимущество котла «газ-дрова-уголь» в том, что он не зависят от электроэнергии. Это позволяет создавать автономные системы отопления. Топливо для такого агрегата доступно в любом населённом пункте и, к тому же, по невысокой цене. Котёл «дрова-уголь-газ» производителей, приведённых ниже в таблице, прост в сервисном обслуживании и обладает привлекательным дизайном.

Производитель и модельХарактеристика
Очаг КСТГ-10 (Россия)Эта компания существует на рынке с 2003 года. Является динамично развивающимся и надёжным производителем. Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 200 м². Мощность — 20 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77%. Вес — 70 кг.
Очаг КСТГВ-12.5 (Россия)Данная модель котла «уголь-дрова-газ» энергонезависима и устойчива при работе на пониженном давлении газа. За счёт оптимальной конструкции камеры сгорания котёл имеет высокий КПД. Встроенный водоподогреватель, который обеспечивает горячей водой. Имеет в комплекте регулятор давления газа. Корпус котла устойчив к перепаду температур. Тип — двухконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Бойлер — встроенный. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 83 %. Автоматическое отключение — нет. Вес — 120 кг.
Ратон КС-Т-12,5 (Беларусь)Котлы предназначены для отопления индивидуальных жилых домов, зданий и сооружений, оборудованных системами водяного отопления непрерывного действия с естественной циркуляцией теплоносителя и открытым расширительным сосудом. Тип — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 130 м². Мощность — 12.5 кВт. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Материал теплообменника — сталь. Розжиг — механический. КПД — 77 %. Вес — 138 кг. Срок службы котлов — не менее 15 лет.
Брестсельмаш КСT 12,5 кВт (Беларусь)По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Рабочие температуры — до 95 ºС. Материал теплообменника — сталь. КПД — 90 %. Вес — 180 кг. Предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,1 МПа (1,0 кгс/см²) и максимальной температурой воды на выходе из котла до 95 С°.
Котел PARTNЁR 24 (Россия)Преимущества продукции этой компании в собственных инновационных уникальных конструкторских разработках. Производитель осуществляет гарантированно качественные комплектующие, сырье и материалы. Это стабильно работающее высокотехнологичное производство. Камера сгорания — закрытая. Установка — напольная. Мощность — 24 кВт. Вид твердого топлива — дрова, уголь. КПД — 80 %. Вес — 108 кг. Высота — 79.5 см. Ширина — 42 см.

Подробнее о видах

Итак, комбинированные котлы отопления способны работать на разных видах топлива. Модели, которые используют природный газ и дизель, используются в домах довольно редко, в отличие от других вариантов. Ведь в такой конструкции сочетается и дорогое, и дешевое топливо. Зато решение имеет сильные технические стороны. В результате все более популярными становятся котлы, работающие на твердом топливе, а также на дизеле и газе.

Твердотопливные котлы стали использоваться меньше, однако их производство не прекращается, поскольку этот вариант остается доступным и востребованным в самых отдаленных уголках страны. К тому же твердое топливо – это не значит, что должны использоваться именно дрова. Вместо них могут применяться:

кокс;

Котел, использующий кокс

уголь;

Котел, в котором используется дрова и уголь

торф;

Котел, который использует для выработки энергии торф

древесные брикеты.

Наименее автоматизированными и безопасными являются комбинированные котлы на газе и дровах

Внимание к ним должно быть максимальным, поэтому их стоимость несколько ниже других вариантов

В результате можно выделить два основных вида комбинированных котлов:

битопливные – задействуют в работе только два вида топлива, например, газ и дрова;

мультитопливные – применяется три и больше видов топлива, к примеру, газ, дрова и электричество.

Мультитопливный котел, использующий либо дрова, либо уголь, либо пеллеты, либо газ

Конечно, приборы, использующие в своей работе газ, жидкое, твердое и другие виды топлива, характеризуются более высокой ценой, чем устройства, работающие на одном виде. Многие владельцы комбинированных двухконтурных котлов утверждают, что применение таких устройств является эффективным и экономичным решением. Поскольку все преимущества комбинации, например, газа и дров, можно ощутить только со временем.

Описание принципа работы комбинированного котла

Монтаж котла на жидком топливе

Установка данного оборудования требует, в соответствии с нормами и стандартами, наличия отдельного помещения. В этой комнате должна быть хорошо продуманна система вентиляции.

Также следует позаботиться о месте, где будет осуществляться хранение запасов топлива. В том случае, если сырье находится в пластиковой емкости, то для его хранения необходимо разместить топливо на поддон из металла. Таким образом, можно легко предотвратить его утечку, в случае повреждения емкости.

Средний расход топлива котлом во многом зависит от выбранной вами модели, но часто его рассчитывают в зависимости от мощности оборудования. Данный параметр следует разделить на 10. Если площадь дома не превышает 150 м2, то вам потребуется около 2000 л сырья. В его качестве чаще всего выступает солярка.

Не менее важной является сама установка топливопроводов, которая требует тщательной герметизации. В следствии это может повлиять на попадание воздуха и остановку оборудования

Технический осмотр котла на жидком топливе

Для предотвращения загрязнения форсунок, нужно установить специальный фильтр, который позволит тонко очистить солярку. Ведь загрязнение форсунок приведет к снижению производительности котла.

Котлы на жидком топливе часто нуждаются в техническом обслуживании и периодических осмотрах. Оборудование очень часто засоряется пылью и сажей, особенно это касается камеры сгорания, дымовых каналов и горелки. Что же касается трубопроводов, то они подвержены образованию накипи и развитию коррозийных процессов. Все это непосредственно влияет на эффективность работы устройства и может стать причиной выведения его из строя или же привести к увеличению расхода топлива.

При смене типа дизельного сырья, нужно дополнительно перенастроить горелку посредством специального газоанализатора. Оборудование не требует наличия специальных разрешений на установку, что делает его монтаж доступным для каждого.

Подробнее о жидкотопливных котлах смотрите в видео:
