Ливневая канализация в частном доме — устройство своими руками

Как выбрать трубы?

Для ливневой канализации согласно СНиП можно использовать трубы из металла‚ асбеста или пластмассы. Чаще всего для частного дома и дачи выбор останавливают на пластмассовых трубах. Они легкие‚ декоративные‚ не коррозируют‚ их монтаж отличается простотой, но механическая прочность материала‚ по сравнению с металлом‚ небольшая.

Выбрав материал, нужно определиться и с диаметром труб.

Исходная величина — наибольший объем отводимых дождевых и талых вод. Определяют этот параметр по формуле:

Q=q20×F×Ψ

Здесь: Q – искомый объем‚ q20 – коэффициент‚ характеризующий интенсивность осадков в течение 20 сек. (л в сек. на 1 га). F — площадь подворья в га‚ если крыша скатная‚ площадь вычисляют по горизонтальной плоскости. Ψ — коэффициент поглощения.

При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.

Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.

Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.

Как работает ливневка

Устройство ливневой канализации простое. Это сеть каналов, туннелей или труб, которые отводят от фундамента дома и с территории участка дождевую и талую воду. Вывод организуют за пределы участка в естественные водоемы, канавы или овраги. Иногда устанавливают в грунт резервуары, где вода просто собирается, а затем насосами выводится дальше. При этом канализационная сеть является системой самотечной

Поэтому очень важно правильно выставить угол наклона труб или каналов от дома в сторону вывода за пределы территории. Кстати, угол наклона варьируется в пределах 3-7 градусов

Устройство ливневой системы

Порядок создания ливневки

На даче или вокруг частного дома, подобную систему можно сделать самостоятельно. Перед тем как сделать ливневку, следует создать ее проект, пусть даже самый простой, но он нужен. Это поможет узнать:

  • Примерное количество материалов, а значит и расходы.
  • Точки монтажа элементов системы.
  • Просчитать порядок проведения работ.

После того как все материалы подготовлены, и примерный план составлен, можно приступать к работе. Важные этапы:

  • Первый – это монтаж водостоков.
  • Установка элементов ливневки. Этот процесс целесообразно делать параллельно с укладкой дренажной и канализационных систем. Все эти манипуляции требуют земляных работ, именно поэтому их целесообразно делать сразу.
  • Процесс укладки элементов системы предельно прост – выкапывается траншея, несколько большей глубины, чем нужно. На дно ее укладывается щебень с песком и выбранные элементы ливневки. Дождеприемники и другие поддоны бетонируют, для того чтобы они не сдвигались при пучении почвы.
  • На последнем этапе – обратная засыпка и отделка территории возле дома тротуарной плиткой или засевание травы.

Процесс монтажа ливневки сложным назвать нельзя. Основное что нужно учесть – это создание самотечности системы и монтаж резервуара для сбора ливневых и талых вод достаточного объема.

Порядок строительства

Вообще, для начала требуется создать проект. Если нет возможности или желания воспользоваться услугами профессионалов, нарисуйте его в масштабе (на листке бумаги или в одной из программ). Так вы сможете довольно точно определиться с тем, чего вам надо и сколько. Закупив необходимые материалы можно приступать к работам.

Сначала устанавливают систему водостоков. Затем начинается монтаж ливневой канализации. Эту работу имеет смысл проводить одновременно с укладкой дренажной и канализационных систем, а также провести работы по подготовке у укладке дорожек и отмостки. Для всех этих работ требуется снимать грунт, так почему бы не сделать все сразу?

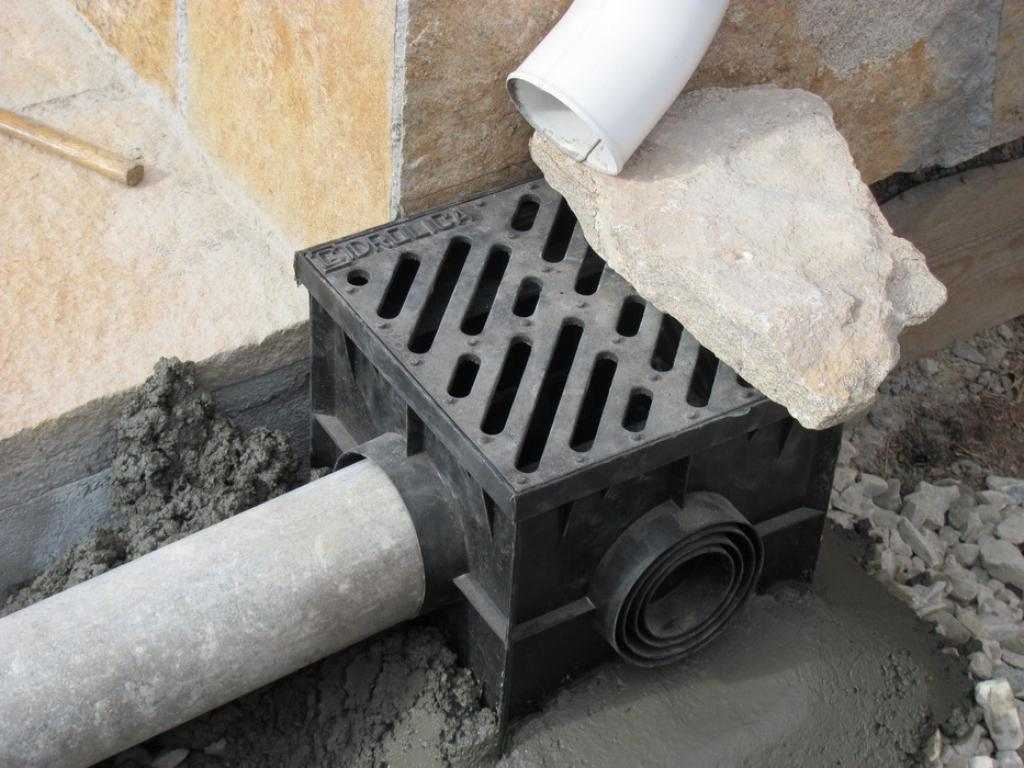

Установка дождеприемника — залить бетоном и «пригрузить» чем-то тяжелым, чтобы не выдавило

Если другие системы уже готовы или они просто не нужны, можно выкопать траншеи. Они должны быть больше требуемой глубины на 10-15 см. На дно траншей насыпают щебень, а в него укладывают трубы, ставят устройства. Щебень будет нейтрализовать силы пучения: он всегда остается подвижным, так что при нагрузках просто передвигается с места на место. Как вы знаете, установленные в нем устройства нагрузки почти не ощущают.

При установке дождеприемников их бетонируют. Вокруг ставят опалубку, заливают слоем бетона в 15-20 см. Его надо рассчитать так, чтобы нормально «легло» финишное покрытие, которое вы собираетесь настелить.

Выбор диаметра труб

Устройство ливневки предполагает использование качественных труб. Лучше всего для этих целей подойдут полиэтиленовые, пластиковые или пропиленовые трубы.

Полиэтиленовые считаются лучшими по стоимости и из-за качественных характеристик – гладкости стенок, которые не будут копить на стенках остатки воды и бактерии. К тому же, данная продукция хорошо пропускает жидкость и считается долговечной.

Трубы из пластика бывают гофрированными, сделанными под высоким и низким давлением. Они хорошо и быстро собираются с помощью фитингов.

Кроме вышеперечисленных, можно использовать трубные изделия из металла (выдерживают большие нагрузки, особенно, вдоль дорог), стеклопластика и асбестоцемента.

Система труб транспортирует осадки из приемников к месту утилизации.

Диаметр выбора труб для ливневки находится в зависимости от климатических условий, мощности и насыщенности природных осадков, а также устройства системы (ее разветвленности и площади). Самым маленьким диаметром считают цифру в 150 мм, с уровнем уклона более 3 см на каждый м трубного отведения.

Диаметральный расчет вычисляется самостоятельно или при помощи услуг профессионалов. Для этого, узнают среднее количество региональных осадков, вычисляют площадь земли и коэффициент поправки, который зависит от окружающего грунта (покрытия). Например, при прилегающей асфальтированной территории, коэффициент будет равен 0,95, бетонированной – 0,85, гравированной или песчаной – 0,4.

Объем воды (Q) вычисляют по формуле: Q = q20 ∙ F ∙ φ. Как только формула покажет: с каким количеством осадков должна справиться труба, то начинают определять ее диаметральный объем. Для этого используют техническую таблицу Лукиных.

Приусадебному участку среднего размера самым подходящим диаметром будет 100-110 мм.

ВАЖНО! Чтобы дождевая канализация долго прослужила, нужно правильно подобрать трубы, рассчитав их диаметр таким образом, чтобы они справлялись с большим потоком поступающего водного объема.

Необходимость ливневки

Далеко не все хозяева считают, что ливнёвки так уж необходимы. На самом деле – это ошибка. Основная их задача – собрать и отвести с участка талые и ливневые воды. Если этого не делать, то осадки благополучно будут застаиваться во дворе, а это лужи и грязь, по которых ходить очень некомфортно. Более того, подобный подмыв, скажется на состоянии фундамента сооружения, коммуникациях, а этого допускать нельзя.

Обратите внимание! Ливневая канализация – это система для поверхностного дренажа, которое защищает фундамент и наружные конструкции около дома от подвижек и разрушения. Как видно, ливневка на любом участке просто необходима, ведь без нее могут образовываться трещины на стенах в результате подмывания фундамента, во дворе будет постоянно грязно и влажно

Как видно, ливневка на любом участке просто необходима, ведь без нее могут образовываться трещины на стенах в результате подмывания фундамента, во дворе будет постоянно грязно и влажно.

Среди преимуществ ливневой канализации:

  • Система может одновременно принимать и отводит осадки.
  • Комплектующие ее недорогие.
  • Монтаж системы осуществляется самостоятельно, даже если вы не имеете специальных навыков.
  • Почистить систему можно легко и быстро, для этого не нужны специальные инструменты.
  • Земляные работы минимальны.
  • Слив воды происходит самым коротким путем.

Классификация ливневки по способу сбора дождевой воды

Исходя из того, каким методом будет происходить сбор атмосферных осадков, выполняется классификация ливневой канализации на определённые типы.

  1. Точечная ливневая система, которая состоит из дождеприёмника, который монтируется под жёлобом внутреннего или наружного водостока. Все элементы, собирающие атмосферные осадки в конечном счёте соединяются в общую магистраль. Исходя из технических условий, дождеприёмник должен оснащаться специальной решёткой или пескоуловителем для предотвращения попадания внутрь ливневой канализации различного мусора, содержащегося в воде.
  2. Линейная система отвода атмосферных вод состоит из системы труб, проложенных в грунте, или в незначительно углублённых каналах. В таких системах происходит сбор и перемещение воды посредством лотков, проложенных открытым методом и оборудованных пескоуловителем или специальной решёткой. При этом размещение решёток происходит вдоль всей линии. Основным отличием линейной сточной системы от точечной является возможность сбора дождевой воды не только с крыши загородного дома, а и с дорожек и других участков, имеющих бетонное или другое покрытие. Такой тип ливневки способен охватить и обработать большое количество объектов.

Исходя из конструктивных отличий и степени охвата территории, должен выбираться тип ливневой канализации. Однако отталкиваться только от этих критериев при сооружении ливневки не рационально. В большинстве случаев ливневую канализационную систему в загородном доме обустраивают исходя из особенностей региона возведения домостроения. Только исходя из опыта организаций, занимающихся сооружением ливневок, в конкретно взятом регионе и выбирается тип и глубина прокладки канализационных каналов.

Прокладка подземной части ливневки

Монтаж по прокладыванию линий дождевой канализации идентичен установке наружных канализаций.

Выкапывают траншеи по заданной глубине и хорошо их утрамбовывают, удаляя корни растений и прочий мусор. Затем формируют песчаную подушку по принятым стандартам.

Образуют большую яму в виде котлована для коллектора (пластикового). Колодец коллектора могут сделать самостоятельно при помощи опалубки и бетонной заливки.

Каналы устройств сборов воды и их очистки нужно подводить под углом. Входные уровни в коллектор должны быть ниже лотков или трубных изделий, идущих от приемника осадков. Трубы соединяют друг с другом фитингами.

Если система дождевой канализации будет больше 10 м, то тогда необходимо сооружение смотровых колодцев. В области стыковок ставят пескоулавители, а их соединения герметизируют. Хозяин дома в будущем сможет прочищать пескоулавители и следить за работой всей системы.

При установке дождеприемника его нужно залить бетоном и положить на двое суток тяжелый груз, чтобы предохранить изделие от выдавливания.

Коллекторы и колодцы желательно устроить повыше уровня сезонных промерзаний (в сравнении с рекомендациями ГОСТА располагать их пониже). Утеплить их можно геологическим текстилем и слоем из мелкого гравия, которые являются теплоизоляционными материалами. Не стоит забывать и о песочной подушке.

После проверки работы дождевого водоотвода траншею засыпают, а составляющие в виде желобов, лотков и поддонов оборудуют решетками.

ВАЖНО! Если ливневка делается вместе с дренажной системой, то ее прокладывают выше дренажа.  . Прежде чем строить систему ливневой канализации, нужно обязательно произвести все необходимые расчеты и нарисовать схему

Это предохранит от лишних финансовых трат и поможет приобрести все необходимые составляющие к проекту. Если в регионе небольшие осадки, ливневую воду можно собирать в бочки и использовать для полива огорода

Прежде чем строить систему ливневой канализации, нужно обязательно произвести все необходимые расчеты и нарисовать схему. Это предохранит от лишних финансовых трат и поможет приобрести все необходимые составляющие к проекту. Если в регионе небольшие осадки, ливневую воду можно собирать в бочки и использовать для полива огорода.

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Впрочем, многие приобретают уже готовую крышку с люком

В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете

Однако в продаже можно найти также красные и желтые варианты.

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

  • чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
  • стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
  • алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.

Следует отметить, что не каждая дождевая канализация содержит непременно все эти компоненты, однако из них можно соорудить эффективную систему любого уровня сложности.

Расчет объема, глубины и уклона

Если вы хотите, чтобы ваш дом и участок были надежно защищены от подтоплений, заиливаний и потоков грязной дождевой воды, необходимо правильно рассчитать и заложить в проекте ливневую канализацию. Основной расчет ливневой канализации сводится к тому, чтобы вся вода, попадающая на территорию, оборудованную ливневками, уходила без остатка в отведенные ей места и регламентируется СНиПом 2.04.03-85.

Расчет глубины прокладки каналов

Если сечение подземных трубопроводов не превышает 0,5 м, то их заглубляют до уровня 30 см. При больших диаметрах каналов глубина заложения ливневой канализации в частном доме увеличивается вплоть до 70 см.

Если на участке уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Совет: Все элементы рекомендуется заглублять до уровня промерзания почвы, но на практике можно расположить их и ближе к поверхности, обеспечив им утепление посредством засыпки слоя щебня и прокладки геотекстиля. Тем самым снизится затратность и трудоемкость земляных работ.

Расчет объема стоков, отводимых с участка

Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой: Q=q20 x F x ¥, где:

  • Q — тот объем, который необходимо отвести от участка;
  • q20 — количество выпадающих осадков. Эти данные можно получить в метеослужбе или взять в том же СНиПе 2.04.03-85;
  • F — площадь, с которой будет отводиться вода. При точечной системе берется проекция площади крыши на горизонтальную плоскость. В случае оборудования линейной системы учитываются все площади, принимающие участие в водоотведении;
  • ¥ — коэффициент, учитывающий материал покрытия, которым оборудован участок или покрыт дом:

— 0,4 — щебень или гравий;

Расчет необходимого уклона каналов

Правильно подобранный уклон гарантирует свободное протекание воды по трубопроводам под действием физических законов. Требуемый уклон ливневой канализации определяется в зависимости от диаметра используемых труб. Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008.

Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм). А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

Какие существуют трубы для дренажа участка, мы рассказали в другой статье.

Про виды дренажных колодцев из полимеров есть информация тут.

Монтаж кровельной части дождевой канализации

Систему стока воды на крыше закрепляют по ходу скосов желобов, куда попадают осадки, стекающие через воронки и трубы.

Сбор осадков в системах с воронками устраивают в точках соприкосновения и стыка уклонов. В перекрытиях здания делают отверстия для дождеприемников, чтобы установить их, герметически закрепив с помощью битумной мастики в месте примыкания.

Затем монтируются трубы для стока, стояки, которые нужно будет прикрепить потом к зданию строительными хомутами.

В систему кровельной части дождевого водосбора входят:

  • желоба, его внешние и внутренние углы;
  • заглушка и соединители;
  • крюки, воронки (в том числе водосборные);
  • колени труб, стоков;
  • трубы – водосточные и соединительные;
  • тройники (фитинги) трубы;
  • кронштейны (для кирпича или дерева).

После кровельного монтажа ставят лотки и сооружают линейную ливневку. Для этого роют траншеи и проводят земельные работы.

Точечные дождеприемники

Эти элементы ливневки в частном доме представляют собой небольшие резервуары, установленные в местах большого скопления воды. Это может быть самая низкая точка участка или место под водосточными трубами. В большинстве случаев точечные дождеприемники изготовлены из бетона, с их помощью обустраиваются ливневые канализации глубокого типа. Чтобы достичь нужной высоты элементы устанавливают друг на друга. В последнее время в специализированных магазинах можно встретить пластиковые дождеприемники, которые также можно надстраивать (прочитайте: «Как выбрать и установить дождеприемники для ливневой канализации – теория и практика»).

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома.

Такая ливневка вокруг дома состоит из водопроводных труб, фильтрующих элементов и различных приспособлений, с помощью которых, помимо отведения влаги,  возможно выполнение следующих функций:

  • Организация полива насаждений на дачном или приусадебном участке с целью положительного воздействия на рост растений талой воды.
  • Продление срока эксплуатации основного строения на участке, повышение прочностных характеристик фундамента. Это объясняется тем, что обустроенная система отведения влаги предотвращает подтопление фундамента дома, следовательно, снижает риск образования вредных грибков и плесени.
  • Качественное очищение талой и дождевой воды от мелких песчинок и других примесей.
  • Сохранение надлежащего внешнего вида тротуаров из плитки и асфальтовых покрытий, на которые разрушительно воздействуют потоки воды от таяния снега и обильных осадков.
  • Снижение риска затопления подвального помещения или цокольного этажа.
  • Препятствие образованию луж и грязи на участке после выпадения осадков.

Разновидности ливневых канализаций для частного дома

Системы водоотведения осадков представлены сетью из труб и приемников, осуществляющих следующие функциональные действия:

  • аккумуляцию жидкости с помощью дождеприемников и поддонов;
  • сбор и выведение жидкости за пределы участка или в коллектор с глубинным дренажем;
  • очищение воды от вкраплений твердых веществ в виде песка и грунтовых частиц.

В частном секторе встречаются следующие разновидности ливневых канализаций в виде систем:

  1. Открытые. Включают в себя открытые желоба, собирающие воду на поверхности. Легко сделать своими руками.
  2. Закрытые. Такой сложный вариант требует четкого планирования и расчетов, будет лучше, если его сделают специалисты своего дела.
  3. Смешанные. Данный вариант выбирают, чтобы уменьшить финансовые расходы, связанные со строительством.

Ливневка может входить в часть общепоселковой канавы, выходить в овраг поблизости, водоем или отправляться сразу в коллектор, который проведет фильтрацию в почву.

Все системы ливневок бывают двух типов:

  • точечные;
  • линейные.

При первом типе дождеприемник делают под водостоком, а воронка, собирающая воду имеет сетку-фильтр и корзинку внутри по сбору сора.

При линейном типе – каналы под землей находятся в неглубоких траншеях, и собирают природную влагу в открытые лотки с решетками по всей линии, содержащие пескоуловители.

ВАЖНО! Линейная система, в отличие от точечной, собирает осадки не только с крыши, но и с прилегающей территории (дорожек, площадок, поверхностях с тротуарной плиткой). Такой тип охватывает большую площадь обслуживания

Какой именно выбрать тип ливневки – человек должен выбрать сам, в зависимости от материальных возможностей и учета факта, что у каждого дома своя собственная схема, зависящая от конструкции здания, расположения, размеров участка и местности.

Конструктивные особенности подземной части

В соответствии с разработанным и утвержденным планом работ, в котором учтены все уклоны и глубина прохождения системы, вырывается траншея

Если планируются работы по утеплению труб с использованием геотекстильного материала и щебня либо посредством обустройства песчаной подушки, то важно учитывать их мощность. Все остальные мероприятия проходят в соответствии с определённой последовательностью

После рытья траншеи выполняется трамбовка дна. Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см.

Вырывается котлован под коллекторный резервуар. В качестве коллекторного устройства целесообразно использовать покупной пластиковый резервуар. Естественно, при большом желании можно изготовить коллектор своими руками из бетона, который заливается в заблаговременно сооружённую опалубку.

В подготовленные траншеи с песочными подушками на дне укладываются трубы, которые объединяются в общую систему при помощи фитингов.

Если длина ливневой канализации превышает 10 метров, то важно дополнительно устанавливать смотровые колодцы. В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители

В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители.

Все отдельные элементы и конструкции соединяются в единую цепь, а места стыков качественно герметизируют.

Прежде чем засыпать ров проводится испытание путём заливки воды в водоприёмник. Если слабых мест в системе выявлено не было, то переходят к засыпке траншеи грунтом. При этом все элементы, начиная желобами, лотками и заканчивая поддонами, оборудуются решётками. Домовладелец может подключить систему отвода дождевой воды в канализацию частного дома.

Человек, обустроив своими руками ливневку вокруг дома, может значительно продлить эксплуатационный ресурс домостроения, избавить его жителей от луж и грязи, предотвратить затопление цокольных и подвальных помещений, а также защитить корневую систему растений от образования гнили. Естественно, заниматься обустройством системы отвода дождевой воды или нет личное дело каждого домовладельца, однако, преимущество такой системы нельзя недооценивать.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны. Пластиковый ливневой колодец Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков. Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники. Виды точечных дождеприемников Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку. Линейные дождеприемники или дождевые желоба Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему. Пескоуловители встраиваются в систему Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие. Решетки еще могут быть квадратными — для точечных дождеприемников Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца. При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы. На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://www.youtube.com/watch?v=2lnlbpiI6JE

Типы дренажа

Довольно часто в коттеджах и частных домах обустраивают сразу несколько вариантов водоотведения: канализационный, дренажный и ливневый. Как правило, они располагаются недалеко друг от друга вокруг участка и идут параллельно.

У собственников участка возникает естественное желание сэкономить и совместить ливневку с элементами других типов дренажа, к примеру, воспользоваться уже готовым колодцем. Однако, делать этого не стоит, поскольку во время сильного дождя жидкость поступает в колодец довольно быстро, средняя скорость потока составляет 10 кубов в час.

В этом случае колодец может переполниться, а если он совмещен с канализационным, то вода начнет поступать в трубы канализации. В этом случае она, конечно, не сможет подняться выше уровня грунта, однако и спустить вы тоже ничего не сможете, поскольку все будет стоять в сантехнике. Кроме того, после понижения уровня воды внутри системы останется крупный и мелкий мусор, который может существенно ухудшить эффективную работу всей стоковой системы, и ее придется регулярно чистить, согласитесь, не самое приятное занятие.

Гораздо хуже обстоит ситуация, если сбросы будут уходить в дренажный колодец. Если во время затяжного ливня влага поступает под большим напором в дренажную систему, то по мере заполнения труб она попросту вываливается под фундамент и начинает подмывать его. О последствиях говорить не стоит, есть и другие неприятности, к которым относится заиливание дренажного трубопровода.

Вывод можно сделать очень простой: ливневка в доме должна иметь собственный колодец, причем довольно вместительный. Впрочем, если неподалеку от участка имеется выход в пруд, озеро или речку – то обустройством колодца можно пренебречь.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Смотреть видео

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:

  • поверхностными, для схем ливневой канализации вокруг загородного дома;
  • малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
  • глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.
