Ливневые лотки с решетками: лотки бетонные для ливневой канализации, их установка и монтаж

Разновидности водоотводных лотков

бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые

Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.

Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.

Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).

Правила установки водостока

Водосточную систему устанавливают так, чтобы вне зависимости от температурных условий было обеспечено эффективное отведение воды с крыши. Не нужно располагать водоприемники близко к наружным стенам. Во время морозов они будут промерзать. Лучше помещать их продольно кровле.

При сооружении водостока необходимо придерживаться таких советов:

Поверхность кровли следует разделить на несколько зон.
Примерно 150 кв. м крыши будет приходиться на один стояк.
К водостоку следует оборудовать небольшой уклон – 2%.
Чтобы внутренний водосток был установлен правильно, следует провести коллектор. Его следует соединить с общей канализационной системой.
При монтаже водосточной системы используются трубы диаметром от 10 до 18 см. Они должны быть длиной от 70 до 138 см.
Выяснить, каким будет поперечное сечение трубы, необходимо с учетом такого расчета – на 1,5 кв. см выводится вода с одного квадратного метра площади.
Выведение влаги осуществляется во внешнюю часть ливневки.
По площади участок крыши, для которого предназначается одна воронка, не следует делать большой 0,75 кв. м. на 1 кв. см сечения трубы водоотвода.
Каждый участок стояка следует разместить в местах, где присутствует отопление.

Важно! Все соединения элементов водопровода должны быть тщательно загерметизированы. Кроме того, важно сделать настил кровли водоизолирующим

Нужно заранее продумать, как будет выполняться прочистка водоотводной системы.

Лотки для ливневой канализации

Можно выделить несколько разновидностей лотков для ливневой канализации. Каждый из них обладает определенными преимуществами:

пластиковые изделия;
металлические лотки;
изделия, выполняемые из композитов.

Пластиковые конструкции обладают множеством плюсов: легкость транспортировки, простота монтажа. Такие изделия отличаются устойчивостью к влаге и температурным перепадам. Такие устройства долговечны и надежны. Кроме того, пластиковые изделия отличаются приемлемой ценой.

Бетонные лотки отличаются простотой конструкции и большой пропускной способностью. Кроме того, они устойчивы к агрессивным средам. Однако они обладают большими размерами и подвержены воздействию влаги. Их монтаж выполняется с определенными сложностями. При этом можно использовать любую защитную решетку.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
Измеряется высота траншеи с обеих сторон до троса.
Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
Меры безопасности:

Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

Разновидности

Лотки бетонные для ливневой канализации принято делить на несколько вариантов конструкции:

отливы. Неглубокие изделия, в длину не более 1 метра. Используются для отведения дождевой воды от опорных конструкций частных домов;

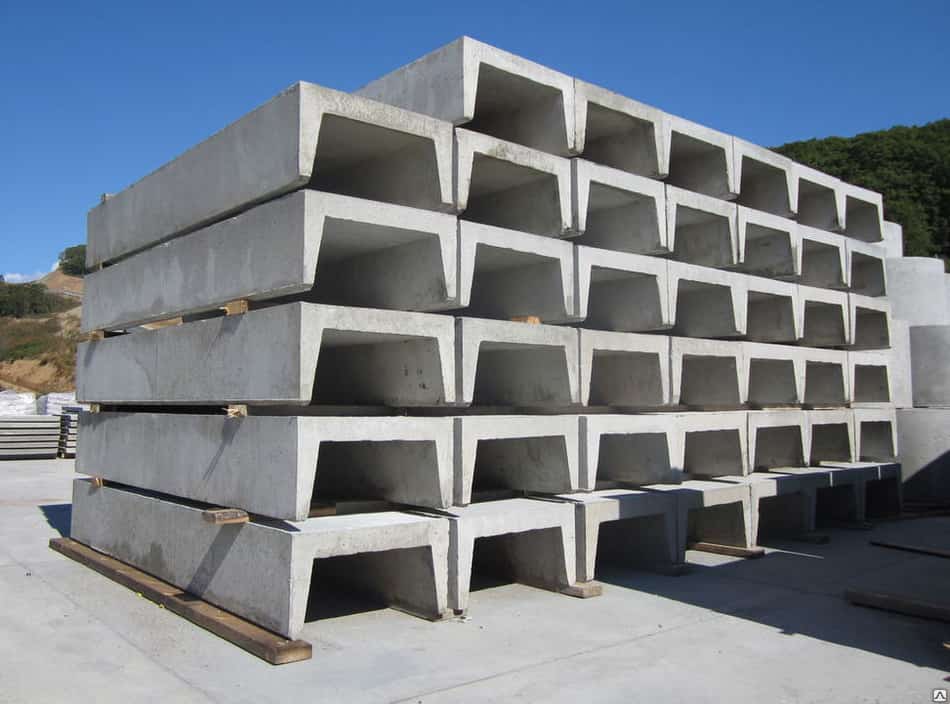

П-образные бетонные желоба. Это крупные отливки, способные вмещать экстремальные объемы воды во время затяжных дождей. Используются в городских или поселковых системах водоотведения;
телескопические конструкции. Эти конструкции используются на склонах или складках рельефа. Они укладываются «ступеньками», позволяющими сточным водам свободно стекать в заданном направлении.

Желоб для ливневой канализации — важный и наиболее нагруженный элемент. Он принимает стоки, подает их в коллектор или к точкам сброса. Существующие разновидности изделий используются в сетях, обладающих своей спецификой и размерами.

Материалом для изготовления не всегда является бетон. Современные конструкции желобов пластиковые, что дает им массу преимуществ:

малый вес, прокладка сетей значительно упрощается, не требует подъемной техники;
пластиковые детали не боятся коррозии, не впитывают воду и легко очищаются;
максимальное наполнение пластиковых изделий не уступает традиционным деталям, а нередко и превышает их показатели.

Однако, пластиковая ливневая канализация обладает значительными недостатками. Она плохо переносит понижение температуры и становится хрупкой. Кроме этого, пластик плохо переносит воздействие ультрафиолета, что делает нежелательной прокладку на открытых площадках. Из-за этих особенностей принято использовать пластиковые лотки для прокладки внутренней канализации. Они встречаются на территории частных домов, небольших участках возле кафе, магазинов и других площадках малого и среднего размера.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

цена. Пластиковые лотки стоят дешевле всех аналогов;
небольшой вес, который обеспечивает простоту транспортировки и монтажа;
устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
устойчивость к низким и высоким температурам, от -40 до +900С;
относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Производство

Изготовление водоотводных лотков реализуется по опалубочной технологии в условиях цехов заводов-изготовителей. Для упрочнения унифицированных элементов используется армирование. Изначально изготавливается стальной каркас, в основе которого могут лежать стержни классов А-III и А-I согласно требованиям нормативной документации ГОСТ 6781-82 или сетка на основе проволоки ВрI.по ГОСТ 6727-80. Каркас укладывается в форму и заливается раствором, в качестве которого задействуется тяжелый бетон с марками прочности на сжатие от В15 до В35. В качестве заполнителя при этом находят применение такие материалы, как гранитная крошка и песок. Раствор уплотняется для равномерного распределения по форме и удаления воздушных прослоек за счет виброустройств и подвергается сушке в специальных камерах при заданном температурном режиме. Для подъема и перемещения в процессе погрузочно-разгрузочных, а также работ по установке изделий лотковые модули оснащаются монтажными петлями, для которых задействуется арматура класса А-I. После просушивания лотки извлекаются из форм. На этапе технического контроля изделия проверяют на предмет отсутствия дефектов, наличия выступающей арматуры. Дл обнаружения микротрещин и прочих видов изъян задействуют ультразвуковые дефектоскопы.

Укладка бетонных лотков

Демонстрирует процесс укладки лотков видео в этой статье:

Рассмотрим классическую схему установки бетонных водоотводных лотков.

При желании, система водоотвода может быть выполнена из монолитного бетона

Если же вы используете заводские лотки, то пошаговая инструкция по их укладке будет выглядеть так:

Выкапывается траншея в соответствии со схемой, предусмотренной проектом. Протягивается шнур для фиксирования уровня укладки.
Готовится демпфер: на утрамбованном дне устраивается подушка из песка и щебня высотой 15 см. Также проводится ее трамбование.
Формируется бетонное основание — выливается раствор из цемента М400 слоем 15 см.
На свежий бетон по уровню устанавливаются лотки.

Установка бетонных лотков

Оставшийся промежуток между установленным лотком и стенками котлована также заливается раствором.
Место стыка лотков обязательно обрабатывается эластичным герметиком на основе акрила. Цельность конструкции также обеспечивают имеющиеся на торцах лотков пазы.

Проклейка стыка лотков герметиком

Последним шагом является установка решеток.

Если устраивается покрытие, примыкающее к бетонному лотку, оно должно возвышаться над решеткой ливневки на 3-5 мм. В месте примыкания устраиваются технологические швы.

Так может выглядеть готовая система водостока в частном доме: осталось установить решётки

Периодически требуется выполнять обслуживание ливневки. Поверхностные конструкции требуется очищать от мусора. Для этого можно, открывая все решетки, с помощью нехитрых подручных средств провести очистку, или использовать аппараты высокого давления, что более технологично.

Прочистка ливневки

https://youtube.com/watch?v=f9QqaUKm1hY

Правильно спроектированная и установленная ливневая канализация поможет предотвратить вред, который оказывает избыточная влага на строения, прилегающую территорию и условия жизни людей

Железобетонные лотки для ливневой канализации, являются важной составной частью всей канализационной системы, и к выбору и установке их следует относиться со всей ответственностью

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на пескоуловитель для ливневой канализации в виде корзины для отстаивания взвесей. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Производство бетонных лотков

Производиться водоотводные лотки могут несколькими способами – в условиях завода методами вибролитья или вибропрессования, а также в домашних условиях с заливкой своими руками.

Производство в заводских условиях

Чаще всего на предприятиях используют метод вибропрессования, который предполагает более высокие затраты времени и финансов на создание изделий, но и гарантирует соответствующее качество, что особенно важно при заливке изделий, к которым предъявляются высокие требования. Производство бетонных лотков методом вибропрессования:

Производство бетонных лотков методом вибропрессования:

Замес бетонного раствора из цемента М400, песка, щебня мелкой/средней фракции (1:2:4), затворение водой.
Заливка раствора в подготовленную форму, установленную под пресс. Армируются изделия стальными стержнями диаметром 5-6 миллиметров, обработанными предварительно от коррозии.
Прессование элементов с удалением воздуха и лишней влаги.

Самостоятельное изготовление лотков

Чтобы сделать водоотводные лотки своими руками, нужно сделать из досок/фанеры опалубку П-образной формы, внутри проложить ее пленкой из полиэтилена. Потом замешивают раствор, укладывают внутри в форму армирование, заливают смесь в опалубку, вдавливают половинку канализационной трубы (она создаст углубление с гладкой поверхностью нужной формы). Демонтируют конструкцию через день, а лотку позволяют набрать прочность в течение 28 суток.

Чтобы удалить из формы лишний воздух, желательно периодически постукивать по форме, штыковать арматурным прутом или использовать глубинный вибратор.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Устройство

Сборка открытых участков дождевых систем водоотведения выполняется из специальных элементов, способных самостоятельно принимать и перемещать стоки в нужном направлении. Эти элементы укладываются вровень с поверхностью грунта, чтобы вода могла свободно поступать в систему. По сравнению с закрытыми сетями, такой способ водоотведения значительно проще и дешевле.

Ж/Б лотки для ливневой канализации представляют собой желоба, соединенные в непрерывную линию. Она соединяет дождеприемники или другие резервуары с коллектором. Другой вариант — подача стоков к месту сброса в водоем. Верхняя часть лотков может быть закрыта декоративной решеткой, а крупные изделия накрывают сплошной железобетонной плитой. Это делается для защиты лотка от попадания мусора, посторонних предметов, людей или животных. Плиты для ливневой канализации производятся вместе с лотками определенного размера и составляют единый комплект.

Конструкция желобов представляет собой прямоугольный или плавно закругленный в нижней части лоток, по которому перемещаются стоки. Изделия применяются для сбора и подачи стоков на участках наружной и внутренней дождевой канализации. Основным преимуществом считается простота конструкции, возможность ремонта или восстановления лотков. Нередко их изготавливают своими руками, используя для отливки простые самодельные формы.

Сборка сети производится методом последовательной укладки желобов в линию. Это позволяет обеспечить максимальное наполнение Ж/Б лотка ливневой канализации, исключить протечки.

Правила монтажа

До установки решетки следует правильно смонтировать сам лоток. Порядок монтажа зависит от материала, из которого он сделан.

Пластиковые лотки

Монтаж полимерных конструкций выполняется поэтапно:

Выкапывается канава в соответствии с чертежом на участке, где предполагается монтаж лоточного изделия.
Создается подложка из бетона методом заливки раствора равномерным слоем на дно рва.
Лотки из пластика размещаются в траншее по центру.
Скаты заливаются бетоном для обеспечения устойчивости водоотводящей конструкции.

Соединяют лотки в единую конструкцию встык. Для удобства на одной стороне лотка сделан шпунт, а на противоположной – паз. Для углового соединения прорезают маленькое отверстие в боковой стене и стыкуют изделия под углом 90 градусов, производят герметизацию и устанавливают заглушку.

Фиксируют решетку на пластиковом лотке так:

Устанавливают главную крепежную систему в лоточном элементе, отвинтив от нее болт.
Закрепляют метиз в паз на решетчатой детали.
Закручивают винт – жестко, до упора.

Штампованная решетка фиксируется достаточно просто: отгибают замки по краям и закрепляют деталь в лотке.

Бетонные лотки

Изделия производят как с прямоугольной, так и с круглой внутренней поверхностью (например, варианты бренда «Аквасток»). Последние лучше пропускают сточные воды. Установка и тех, и других производится по одной схеме.

Лоточные конструкции устанавливают в предварительно вырытую траншею на бетонную подушку. Толщина слоя определяется в зависимости от степени нагрузки. Основа обычно создается из бетона В25. Закрепление боков исполняется в форме откосов.

Лотки из железобетона состыковываются друг с другом и герметизируются. При угловом соединении дренажной системы вырезается необходимая часть боковой стенки.

По направлению линии дренажа оформляют термошвы путем насечек на расстоянии 20 мм друг от друга, чтобы предотвратить деформацию системы во время сезонных температурных перепадов.

Решетки крепятся к бетону посредством специальных винтов. Они могут сниматься для чистки. Верх установленной решетчатой детали обязательно должен находиться ниже уровня поверхности покрытия на 0,5 см.

Подключать лоточную цепочку к канализационным магистралям лучше всего через пескоуловитель. Трубопровод от него до первого колодца выполняют с помощью трубного отрезка с раструбом и гладкими стенками.

Правильный подбор решетчатых элементов и их крепкая фиксация к лоткам важны для соблюдения безопасности на дорогах. Проезжающий даже на малой скорости транспорт вполне способен выбить незакрепленную решетку, создав аварийную ситуацию.

https://youtube.com/watch?v=3PLpdSC9FlI

Классификация по разным признакам

На сегодняшний день выбор водоотводных элементов действительно богат. Одним из главных отличий между ними является, конечно же, материал изготовления.

Согласно этому параметру, лоток канализационный различают:

бетонные;
пластиковые;
чугунные;
металлические;
композитные.

Согласно этому параметру лоток для канализации может относиться к разным классам, например:

А15 – допустимая нагрузка составляет 1,5 тонны. Такой вид изделий используется только в пешеходных зонах (в парках, велосипедных дорожках, иногда на спортивных площадках);
В125 – нагрузка 12,5 т. Использование таких моделей допускается в частном секторе, где предполагается движение легкового транспорта, а также на автостоянках;
С250 – максимальная внешняя нагрузка не должна превышать 25 т. Такие лотки устанавливаются на АЗС, автомойках и автосервисах;
D400 – выдерживают до 40 т, например на дорогах с интенсивным движением транспорта;
Е600 – устанавливаются на особо крупных предприятиях, причалах и складах, и выдерживают нагрузку до 60 т;
F900 – самые крепкие, допустимая нагрузка 90 т. Такие лотки хорошо себя проявляют в условиях аэропортов, военных баз и на аэродромах.
