Лотки для ливневой канализации и их виды

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

• пластиковые бутылки;
• изношенные автомобильные покрышки;
• различные остатки стройматериалов;
• пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

• сетка;
• естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

• минимальную стоимость;
• возможность самостоятельного проведения монтажных работ;
• простоту и длительный срок эксплуатации конструкции;
• в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

• дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
• элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
• смотровые колодцы, служащие для наблюдения за всей системой;
• специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности. По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации. Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

Конструкция лотка ливневой канализации

Основные параметры полимербетонных изделий

Такое сочетание позволяет достичь оптимальных качеств для долгого срока службы ливневой канализации.

Для изготовления дождеприемников используется раствор, который состоит из стандартных компонентов бетона и полимерных смол. В итоге получается материал, соединяющий в себе характеристики пластика и железобетона.

Полимербетонные лотки отличаются высокой прочностью, долговечностью, низким водопоглощением, небольшим весом и устойчивостью к щелочной и кислотной среде. Минимальный период сохранения первоначальных свойств материала составляет 30 лет.

Лотки из данной смеси используются в дорожном строительстве, при благоустройстве жилых территорий и парков, а также для водоотвода на спортивных площадках.

Классы предельно разрешённых нагрузок

Чтобы не ошибиться и выбрать необходимую систему правильно, очень важно учесть нагрузки, оказываемые на поверхность, на которой располагаются лотки

Класс	Описание
A 15	Нагрузка минимальная – до 1,5 тонн. Используются и на детских, и на спортплощадках, стоянках, частных владениях, дорогах для пешеходов и велосипедистов.
В 125	Нагрузка не более двенадцати с половиной тонн. помещаются на автостоянках, дорогах с малой интенсивностью движения, как водоотвод от частных домов.
С 250	Максимальной нагрузкой этих изделия считают — 25 тонн. Используют в обустройстве автодорог, станций заправки машин, в системах отвода воды от жилых зданий в городах.
D 400	Переносят нагрузку до 40 т., что дает вариант ставить данные объекты на автотрассах, в промышленных зонах.
Е 600	Нагрузка достигает 60 т. Такие изделия применяются на причалах у моря, в местах движения объёмных грузов и большого скопления людей, больших складских помещениях
F 900	Максимальная нагрузка. Применимы данные лотки в местах, где сосредоточена и перемещается крупногабаритная военная и промышленная техника: на аэродромах, военных объектах и т.д.

Устройство и основные характеристики

Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

На участке городского или загородного дома чаще всего требуется использование различного вида лотков.Инженерно-коммуникационные монтируются под каждой водоотводной трубой жилого дома или другого здания. Дорожно-коммуникационные должны быть установлены под подъездной дорогой, под садовыми дорожками, на площадке перед гаражом. Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:

• А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
• В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
• С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
• D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
• Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
• F 900 (до 90 т)— на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

Основное назначение ливневой канализации

Избыток влаги в жилых местах может спровоцировать:

Схема монтажа бетонного лотка

• проседание фундамента в жилых и хозяйственных постройках;
• сырость подвальных помещений;
• потерю качества дорог и ландшафтного дизайна;
• заболачивание почвы;
• гибель растений;
• загрязнение экологии;
• распространение инфекции.

Благодаря техническому обустройству канализационной системы, вода отводится в находящийся рядом водоем, дренажный колодец, коллектор или придорожную канаву. Большую роль при этом играют бетонные лотки для ливневой канализации, которые помогают собирать воду к одному источнику.

Нюансы проектирования и реализации ливневой канализации

Как и любую инженерную систему, ливневку нужно рассчитать и спроектировать, а уж будет это набросок от руки или визуализация в графическом редакторе – вторично. Главным условием хорошей проводимости системы является соблюдение уклона при прокладке, как открытых каналов, так и подземного отвода. Этот показатель также регламентируется действующим СП и напрямую зависит от диаметра – для «топовых» 110 мм задается уклон в 2 см на каждый погонный метр трубы. Достаточно большой уклон обусловлен залповостью, если дренажная труба работает в постоянном размеренном режиме, собирая и выводя воду, то дождевая «редко, но метко» отводит напорный поток. На сравнительно небольших отрезках некоторое уменьшение уклона некритично, при укладке протяженных магистралей необходимо выдерживать рекомендуемое значение. В противном случае работа ливневой канализации при пиковой нагрузке может нарушиться. При расчете и проектировании схемы точечной ливневой канализации с прокладкой отводов подземным способом, необходимо предусмотреть поворотные колодцы. Иначе работа системы может продлиться меньше, чем хотелось бы.

LadomirМодератор FORUMHOUSE

Нормативы и рекомендации считают, и практика это подтверждает, что поворотные колодцы надо ставить не реже, чем на каждом втором повороте. В качестве поворота можно использовать и дождеприемник. Несоблюдение этой рекомендации снижает капитальность (срок службы) и ремонтопригодность системы.

Поворотный колодец может быть как готовым, так и самодельным – из той же рыжей трубы, главное, чтобы диаметр не меньше 300 мм, а лучше еще больше. Но если колхозить, придется сообразить и дно, и крышку, тогда как готовые комплекты достаточно просто присоединить к трубам.

Рассмотрим типовую ситуацию.

AHDPEY_RUZAУчастник FORUMHOUSE

Помогите спроектировать и реализовать ливневую канализацию. Строю дом. Системы ливневой канализации нет. Очень беспокоюсь. Этой осенью купил дождевые приемники. Теперь хочу подготовиться к весне и весной заняться обустройством ливневой системы. Вот только с теорией у меня никак. Какой расчет, что нужно? Как приемники соединить с рыжими канализационными трубами? Через тройник или последовательно. У меня восемь водосточных желобов и небольшой уклон участка, относительно картинки – снизу вверх.

Инструкция.

LadomirМодератор FORUMHOUSE

Вам нужны восемь дождеприемников, соединенных трубами с выводом стоков либо в открытую дренажную канаву, либо на сооружение подземной фильтрации (например, в поглощающий колодец). У дождеприемников есть посадочные места для соединения с трубами, обычно они соединяются последовательно, но иногда приходится использовать и тройник. Также понадобятся поворотные колодцы, дождеприемники и колодцы соединяем трубами и от последнего дождеприемника или колодца стоки выводим на утилизацию. А в случае невозможности вывести стоки на рельеф или в канаву открытом способом, может понадобиться поглощающий или коллекторный колодец (колодцы). Уклон системы должен быть направлен в сторону уклона рельефа местности.

При укладке труб дождевой системы значительно меньше «танцев» с бубнами, чем при устройстве дренажной системы. Глубина заложения в каждом случае подбирается индивидуально, но в среднем это, 30-50 см. У многих отводная магистраль проходит под газоном и цветниками, этой глубины достаточно, чтобы при посадке и обработке не повредить трубы. Учитывая, что ливневка все же сезонная система с максимальной нагрузкой в теплые сезоны, заложение выше уровня промерзания вполне логично. Но для подстраховки некоторые кидают в траншею греющий кабель.

Сама траншея выкапывается с соблюдением уклона, профи рекомендуют копать не от водосборов к сбросу, а, наоборот, от колодца (канавы, оврага, ручья, пруда и др.) вверх. Укладка трубопровода проводится без предварительной подготовки, непосредственно на грунт, траншея засыпается грунтом же, но если грунты пучинистые, подсыпают щебень. При установке дождеприемников под них желательно залить бетонную подготовку поверх слоя щебня. В некоторых источниках рекомендуют бетонирование со всех сторон с заливкой в опалубку, но это избыточно. Дождеприемники монтируются в одной плоскости с опалубкой и при укладке черновых слоев и финишного покрытия и без «саркофага» будут надежно зафиксированы. При выборе лотков стоит учитывать, что бетонные уже с уклоном, а под пластиковые его придется организовать.

Элементы трубопереездов

• ТПР 503-7-015-90 Альбом 1 Трубы водопропускные круглые железобетонные из длинномерных звеньев отверстием 1,0 1,2 1,4 1,6 под автомобильные дороги
• ТПР 503-7-015-90 Альбом 2 Трубы водопропускные круглые железобетонные из длинномерных звеньев отверстием 1,0 1,2 1,4 1,6 под автомобильные дороги

• ГОСТ 24547-81 (1991) Звенья железобетонные водопропускных труб под насыпи автомобильных и железных дорог (общие технические условия)
• ОСТ 35-27.1-85 Звенья железобетонные круглых водопропускных труб под железные и автомобильные дороги

• Серия 3.501.1-144 Выпуск 0-0 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-144 Выпуск 0-1 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-144 Выпуск 0-2 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-144 Выпуск 0-3 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-144 Выпуск 1 Рабочие чертежи, трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-144 Выпуск 0-4 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог
• Серия 3.501.1-156 Выпуск-0 Укрепление русел конусов и откосов насыпи у малых и средних мостов и водопропускных труб
• Серия 3.501.1-156 Выпуск-1 Укрепление русел конусов и откосов насыпи у малых и средних мостов и водопропускных труб

Инструкция ВСН 32-81 по устройству гидроизоляции конструкций мостов и труб на железных, автомобильных и городских дорогах

• СНиП 2.05.02-85 (1997) Автомобильные дороги
• СНиП 2.05.03-84 (с изм. 1 1991) Мосты и трубы

Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог

Назначение

Железобетонные лотки (ЖБЛ) для теплотрасс благодаря широкому ряду типоразмеров применяют не только по прямому назначению, но и для других целей как в бытовом хозяйстве, так и в строительной, коммунальной, и промышленной сферах.

Железобетонные лотки для теплотрассы играют следующую роль:

• Предохраняют водопроводный, газовый, паропроводящий трубопровод или кабель от физического давления помещенного над ним грунта.
• Обеспечивают дополнительную тепловую защиту трубопровода, экономя при этом финансовые средства на подогреве воды, пара или иного теплоносителя.
• Так как подземный лоток накрывается сверху защитной крышкой и промазывается снаружи гидроизоляцией, в него не проникает влага — таким способом происходит предохранение от коррозии внутренних инженерных коммуникаций.
• Также ЖБ лоток для теплотрассы не допускает контакта трубопровода с почвой, различными биологическими организмами и животными. Это повышает коррозионную стойкость трубопровода и существенно увеличивает срок его службы.
• Бетонный лоток для теплотрассы предохраняет трубопровод от физического воздействия почвы при ее просадке, смещении в результате землетрясений или размыве грунтовыми водами.
• Одно из популярных применений лотков — их установка для отвода различных жидкостей. Они могут использоваться в животноводческой отрасли сельского хозяйства на фермах скота для транспортировки жидких навозных стоков, организации водоподающих каналов. В мелиорации лотки находят применение при осушении болотистой местности. При ведении бытового загородного хозяйства с помощью лотков можно подводить воду на участок из открытых источников, колодцев, колонок, создавать каналы для отвода воды с территории.

Схемы армирования

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

• серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
• Plus, Norma, Optima — «Аквасток» г. Краснодар;
• Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

Как «прочитать» бетонный лоток:

1. Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
2. Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
3. L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
4. В — ширина снаружи (400–1900 мм);
5. Н — высота (380–1500 мм);
6. Масса, вес изделия указываются в метрической системе.

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:

Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость.

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

• устойчивость к низкой температуре;
• высокая прочность;
• не взаимодействуют с агрессивной химической средой;
• долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

• небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
• материал конструкции не вступает в реакцию с агрессивной химической средой;
• долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

• высокую устойчивость к механической нагрузке;
• прочность и жесткость бетонных изделий;
• нулевую реакцию с химически активными веществами;
• срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

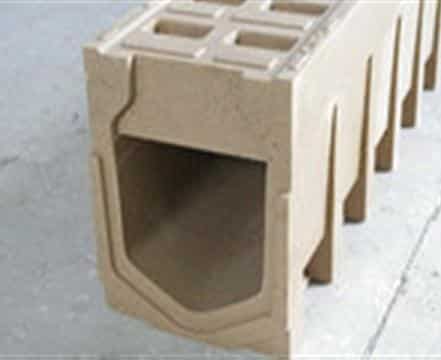

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве

Полимерпесчанные лотки для ливневки

Классы нагрузки лотков

Для правильного выбора лотков для ливневой канализации необходимо учесть уровень нагрузок, воздействующих на поверхность с расположенными на ней лотками

Для этого обратите внимание на классы максимально допустимых нагрузок, которые присваиваются таким изделиям

A15

Нагрузка на такие лотки является минимальной. Они могут выдерживать лишь 1,5 т. Поэтому применяются в таких местах как детские и спортивные площадки, небольшие территории, стоянки, частные владения, велосипедные и пешеходные дорожки.

В 125

Для таких изделий нагрузка может быть увеличена до 12,5 т. Подходят для оборудования автостоянок, дорог с небольшой интенсивностью движения, водоотвода от частных домов и гаражей.

С 250

Предельные нагрузки для такого класса изделий — 25 т. Области применения: оборудование автозаправочных станций, автомобильных дорог, отвод воды от придомовых территорий в городах.

D 400

Нагрузка — до 40 т позволяет использовать лотки на промышленных объектах, на автотрассах с высокой интенсивностью и наличием большегрузного транспорта.

Е 600

Высокая нагрузка, исчисляемая 60 т, дает возможность использовать изделия в цехах предприятий, на морских причалах, складах, местах накопления и перемещения массивных грузов.

F 900

Это максимальный показатель нагрузки, присваиваемый изделиям. Лотки данного класса используются в местах сосредоточения и перемещения крупногабаритной военной и промышленной техники. Например, на аэродромах, военных объектах, некоторых предприятиях.

Виды лотков в зависимости от материала изготовления

В свое время, самыми распространенными были чугунные лотки для ливневой канализации, но учитывая то, что они не только дорого стоят, но и сложно устанавливаются, было решено создать альтернативу.

Современные производители с легкостью справились с этой задачей. Наибольшей популярностью сегодня пользуются:

Железобетонные лотки

• железобетонные лотки для ливневой канализации, главным преимуществом которых является их прочность. Согласно классификации по допустимым нагрузкам, такие конструкции относятся к категориям E и F. Из этого следует, что они могут использоваться абсолютно в разных сферах. Ж/б лотки для ливневой канализации отличаются своей монолитностью и водонепроницаемостью, более того, они устойчивы к температурным изменениям, характеризуются высокой степенью проходимости, и самое главное – не подвержены коррозии. Хотя один недостаток все же есть, это их большой вес. Учитывая это, для транспортировки и монтажа бетонных лотков понадобится специальная техника;
• канализационные изделия из пропилена или полиэтилена низкого давления. Лотки пластиковые для ливневой канализации славятся своим малым весом. Их главным преимуществом является возможность обеспечить монтаж ливневки своими руками. За счет повышенной гладкости материала такие изделия характеризуются высокой проходимостью, но от образования засоров они на 100% не защищены. Пластиковые установки часто используются для обустройства наружной системы водоотведения на загородных и дачных участках, их вес 15-20 кг позволяет справиться с этой задачей без проблем.

Пластиковый лоток для ливневой канализации

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта
Илья Кожевников
Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

• устойчивость к низкой температуре;
• высокая прочность;
• не взаимодействуют с агрессивной химической средой;
• долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

• небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
• материал конструкции не вступает в реакцию с агрессивной химической средой;
• долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

• высокую устойчивость к механической нагрузке;
• прочность и жесткость бетонных изделий;
• нулевую реакцию с химически активными веществами;
• срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве

Полимерпесчанные лотки для ливневки
