Мембранный расширительный бак

Подбираем объем бака.

Подобрать расширительный бак поможет понимание основных функций, которые он выполняет.

Основная задача экспанзомата (как еще его называют от англ. “expanse” — расширять) — забирать на себя избыточный объем теплоносителя, который образуется в результате теплового расширения.

На сколько же увеличивается в объем воды, как основного теплоносителя при нагревании?

При нагревании воды с 10 о С до 80 о С ее объем увеличивается примерно на 4%. Нельзя также забывать, что закрытый расширительный бак состоит из двух частей, в одну из которых поступает избыток расширяющегося теплоносителя, а в другую под давлением закачан газ или воздух.

Учитывая устройство расширительного бака, его объем рекомендуется подбирать как 10 — 12% от объема всей воды в отопительной системе дома:

  • в трубах;
  • в отопительных приборах;
  • в теплообменнике котла;
  • небольшой начальный объем воды, которая с начальной температурой под давлением попадает в сам бак (статическое давление в системе обычно выше, чем давление воздуха в экспанзомате).

Принцип работы мембраны в гидроаккумуляторе

На самом деле, сменная мембрана для гидроаккумулятора – это его самая важная часть. Без нее, это будет просто накопительный металлический бак. Мембрана представляет собой резиновую грушу, сделанную из каучука. В зависимости от размеров самого бака, она может быть разной емкости, однако от этого, принцип ее работы не меняется.

Мембрана внутри гидробака

Она вставляется внутрь бака и делит его на две части:

  1. В одну насосом закачивается воздух.
  2. Во вторую подается вода с системы водопровода.

Давление воздуха в баке составляет 1,5-2 атмосферы. Благодаря этому, в водопроводе поддерживается постоянное рабочее давление.

Кроме этого, сменная мембрана для гидроаккумулятора выполняет еще одну важную задачу – она предохраняет водопровод от гидроударов и защищает насос от слишком частых включений. Происходит это таким образом:

  • например, мощность насоса составляет 3 м3\час, а кран потребляет 0,6 м3\час;
  • получается, что когда открывается кран, то сразу же включается насос, однако, поскольку он подает воды значительно больше, чем нужно крану, он сразу же выключается. А как только давление в системе упадет – насос снова включится. Таким образом, он будет включаться и выключаться через каждую секунду – а это может привести к тому, что устройство просто сгорит;
  • благодаря гидроаккумулятору, насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.

Получается, что это устройство занимает важное место в системе водоснабжения. И желательно знать, как отремонтировать его своими руками. Тем более, это не так сложно

Тем более, это не так сложно.

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

Подобрать радиаторы для системы отопления любого виды Вы сможете на основе рекомендаций статьи «Какие радиаторы лучше выбрать для отопления частного дома: фото, размеры и технические характеристики».

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.

Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Группа безопасности для отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.

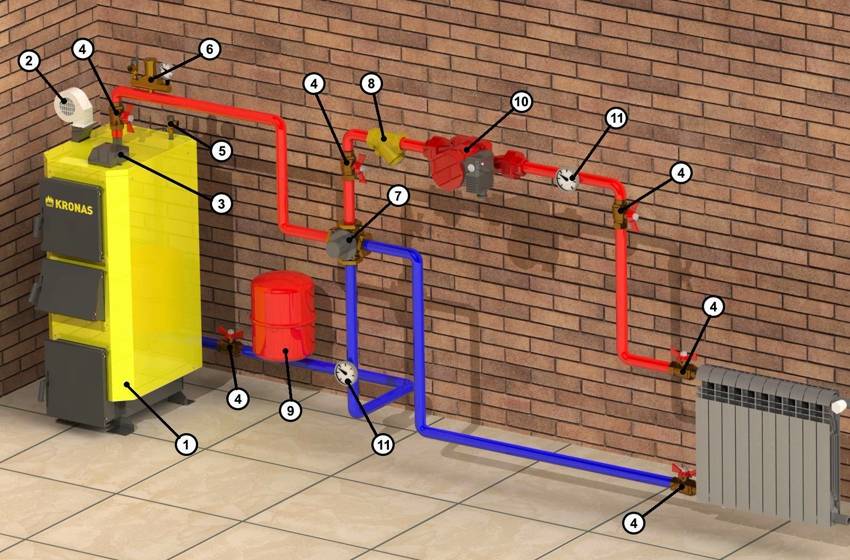

Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан

Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.

В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.

Статья по теме:

Замена мембраны

Заменить мембрану после поломки бака, скорее всего, придется. В таком случае, придется выполнить определенные типы работ:

  • отсоединяем бак;
  • при помощи ниппеля произвести сброс давления;
  • производим демонтаж фланца, в том месте, где идет соединение трубопровода;
  • убираем саму мембрану;
  • делаем проверку на наличие загрязнений во внутренней поверхности бака. Если есть грязь или ржавчина, то делаем основательную промывку, отчистку;
  • так же стоит помнить, что сама мембрана крайне чувствительная к маслам. По этой причине, их нельзя использовать в виде антикоррозийных средств, именно на внутренней части бака.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.  Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора.

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронтОбщий вид сзадиВид сверхуВид снизу
Все объемы
Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

– Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>
Наименование

Стоимостьс НДС, руб. В наличиина складе

Мембранный бак для отопления Wester WRV8

1 391,00
Купить
Мембранный бак для отопления Wester WRV8

Мембранный бак для отопления Wester WRV12

1 073,00
Купить
Мембранный бак для отопления Wester WRV12

Мембранный бак для отопления Wester WRV18

1 173,00
Купить
Мембранный бак для отопления Wester WRV18

Мембранный бак для отопления Wester WRV24

1 343,00
Купить
Мембранный бак для отопления Wester WRV24

Мембранный бак для отопления Wester WRV35

2 199,00
Купить
Мембранный бак для отопления Wester WRV35

Мембранный бак для отопления Wester WRV50

2 624,00
Купить
Мембранный бак для отопления Wester WRV50

Мембранный бак для отопления Wester WRV80

3 832,00
Купить
Мембранный бак для отопления Wester WRV80

Мембранный бак для отопления Wester WRV100

5 508,00
Купить
Мембранный бак для отопления Wester WRV100

Мембранный бак для отопления Wester WRV150

8 325,00
Купить
Мембранный бак для отопления Wester WRV150

Мембранный бак для отопления Wester WRV200 (top)

12 367,00
Купить
Мембранный бак для отопления Wester WRV200 (top)

Мембранный бак для отопления Wester WRV300 (top)

15 114,00
Купить
Мембранный бак для отопления Wester WRV300 (top)

Мембранный бак для отопления Wester WRV500 (top)

29 572,00
Купить
Мембранный бак для отопления Wester WRV500 (top)

Мембранный бак для отопления Wester WRV750

67 580,00
Купить
Мембранный бак для отопления Wester WRV750

Мембранный бак для отопления Wester WRV1000

90 664,00
Купить
Мембранный бак для отопления Wester WRV1000

Как это работает

  1. Как устроен мембранный бак для системы отопления?

Это стальная емкость, перегороженная упругой резиновой мембраной. Часть объема бака заполнена азотом с давлением, превышающим атмосферное (так называемым установочным давлением), остальная часть предназначена для заполнения теплоносителем. Со стороны воздушной камеры предусмотрен золотник для накачки воздуха.

Устройство мембранного бака.

При увеличении давления практически несжимаемая жидкость при посредстве мембраны сжимает газ в воздушной камере. В результате давление в контуре увеличивается незначительно.

Кроме того, устройство расширительного бака мембранного типа позволяет гасить гидроудары и скачки давления, неизбежные при работе циркуляционного насоса и запорной арматуры.

Гидроаккумулятор — ближайший родственник расширительного бачка.

Ограничения

  1. В каких случаях мембранный бак не нужен?

Открытые отопительные системы комплектуются открытыми расширительными бачками. Избыточное давление в них отсутствует; бак служит не только в качестве емкости для расширения теплоносителя, но и в роли воздухоотводчика, а при закипании воды в контуре — и предохранительного клапана.

Открытый отопительный контур. Циркуляция теплоносителя — принудительная.

Кроме того, многие котлы (в первую очередь электрические) представляют собой, в сущности, полноценные мини-котельные: и расширительный бак, и циркуляционный насос, и группа безопасности (манометр, клапан для стравливания опасно высокого давления и автоматический воздушник) находятся внутри корпуса.

На фото — электрокотел, который используется в качестве резервного источника тепла у меня дома.

Вся обвязка находится установлена производителем внутрь корпуса.

Прибор подключается непосредственно к отопительному контуру через пару отсекающих вентилей, позволяющих снять котел для ремонта и обслуживания без полного сброса теплоносителя.

На входе и выходе из котла установлена только пара отсекающих шаровых кранов.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер. Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Где устанавливается расширительный бак на отопление

Установка мембранного расширительного бака в системе отопления может быть выполнена в любом месте. Рассмотрим два варианта: на обратке и на падающем участке трубопровода.

На обратке – признается, как наиболее удачный вариант, который способствует работе мембранного бака в оптимальных условиях. Это позволяет продлить срок эксплуатации оборудования.

Вариант присоединения бака на подающем участке магистрали не отличается стабильной работой. Вода, проникающая в бак будет иметь повышенную температуру. Не исключено проникновение пара в расширительную емкость. Давление компенсируется слабо, снижается срок службы расширительного оборудования.

Важно! Присоединяйте бак в систему через «американку» с краном для отсечения системы. Мембранный расширитель в любое время можно вывести из схемы для ремонтных работ или замены на новый бак

Тройник позволяет сливать воду не затрагивая остальные части отопительной системы.
