Металлополимерные трубы

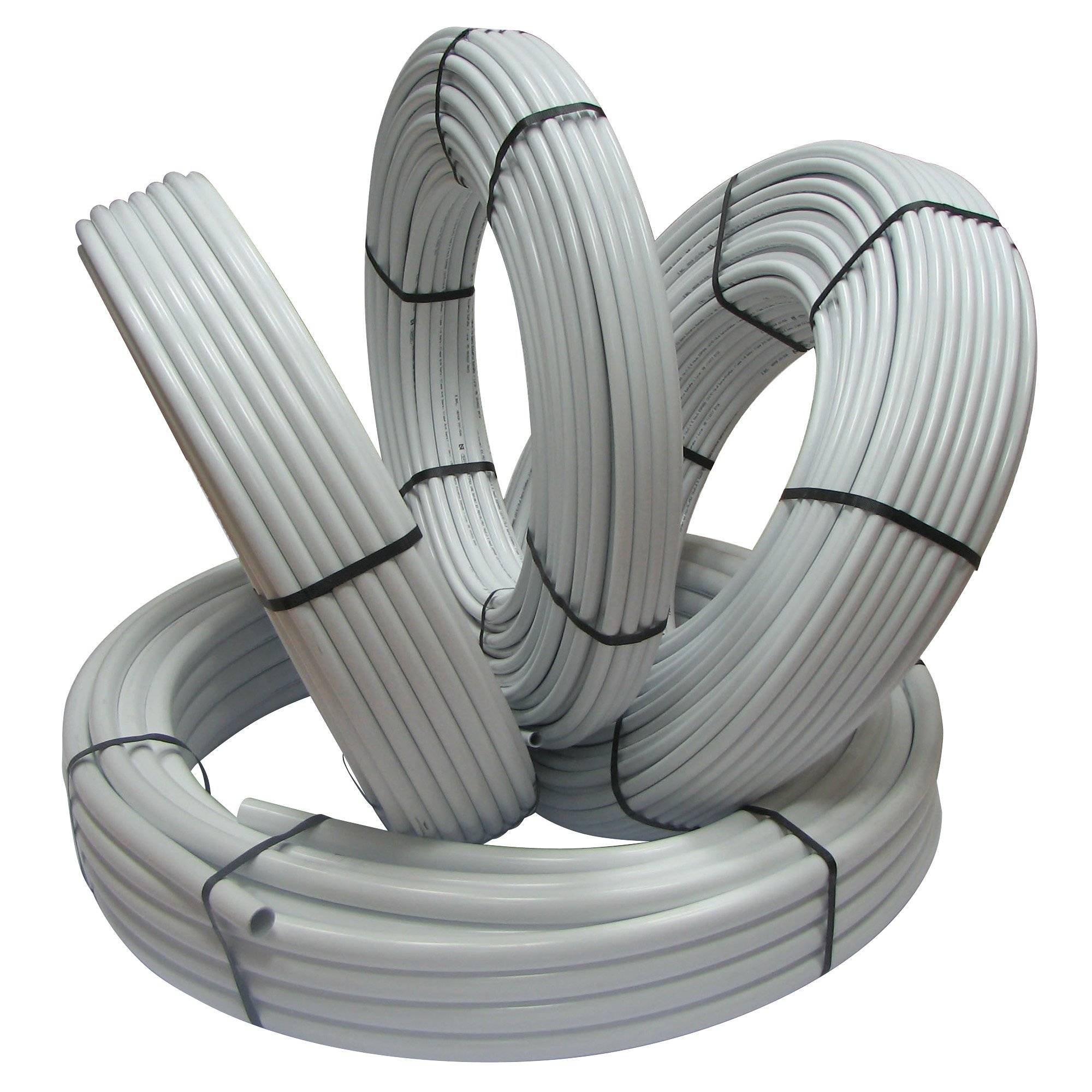

Трубопровод Valtec

Особенной популярностью в последнее время пользуются металлополимерные трубы Valtec. Они используются для отопления, водоснабжения, а также охлаждения зданий. Секрет успеха продукции Valtec кроется в строгом контроле над производственным процессом и высоком качестве используемого сырья.

Valtec использует органосиланидный способ сшивки слоев (PEX-b). Производитель выполняет сшивку внутреннего слоя на 65 %, а внешнего слоя на 55 %. Это позволяет компании Valtec выпускать изделия, обладающие высокой прочностью и отменной гибкостью одновременно.

Также к числу отличительных характеристик изделий Valtec относится:

  • Небольшой вес и практичная длина, что позволяют транспортировать и устанавливать трубопровод без особых сложностей;
  • Отменные звукопоглощающие свойства. Даже при открытом монтаже трубные магистрали не нуждаются в дополнительной шумоизоляции;
  • Возможность скрытой укладки под бетонную стяжку, благодаря небольшому коэффициенту линейного расширения;
  • Высокая стойкость к воздействию агрессивной среды, что позволяет эксплуатировать трубопровод для транспортировки технологических жидкостей;
  • Легко приобретают необходимую форму и держат ее;
  • Имеют диапазон диаметра от 16 до 40 мм;
  • Толщина стенки трубы в разрезе составляет от 2,0 до 3, 5 мм;
  • Гарантия от производителя составляет 10 лет.

Помимо самих труб, производитель также выпускает компрессионные и пресс фитинги Valtec. Они изготовляются во всех типовых размерах и идеально подходят для одноименного трубопровода. Фитинги Валтек отличаются отменным качеством и максимальной простотой в обращении.

Металлополимерные трубы, как ясно из названия, имеют в своем составе металл и полимеры. Структура и используемые материалы при этом бывают различными, но широкое распространение получили изделия, имеющие слой алюминиевой фольги, защищенной с двух сторон полимерными материалами и полимерные трубы, имеющие внутренний сетчатый металлический каркас. Производители металлополимерных многослойных труб представляют на российском рынке оба варианта исполнения.

Информация и технические характеристики

Металлополимерные трубы CompipeТМ PEXb-AL-PEXb представляют собой пятислойную конструкцию (см. рисунок 1):

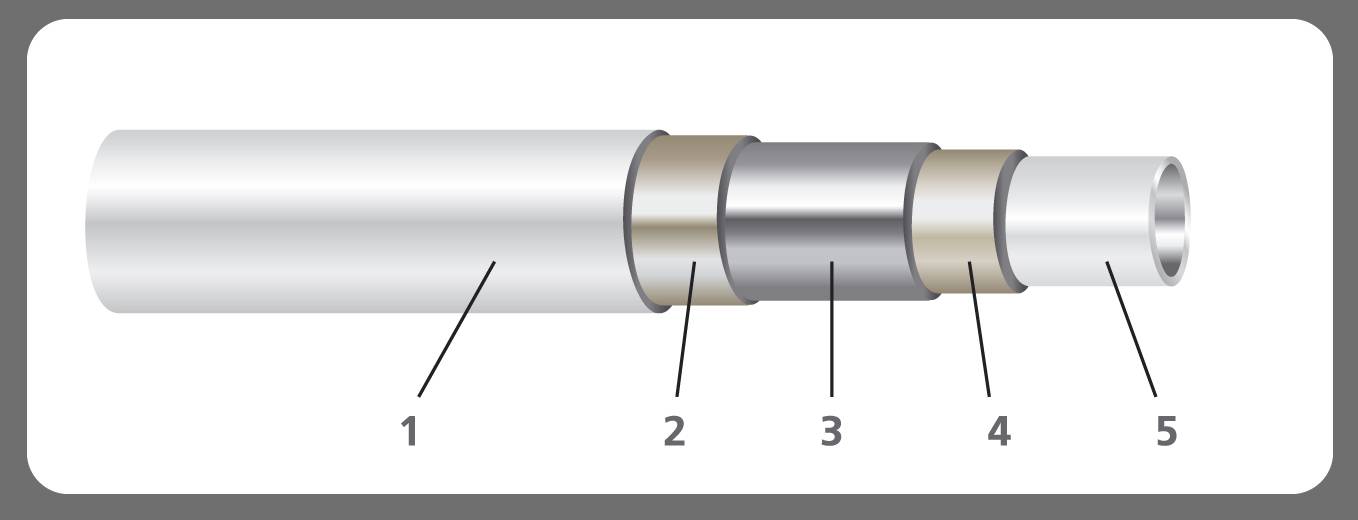

Рисунок 1. Конструкция металлополимерной трубы CompipeТМ PEXb-AL-PEXb

  1. Внешний полимерный слой, выполненный из сшитого полиэтилена PEXb;

  2. Адгезивный слой (связывает внешний полимерный слой и алюминиевый слой);

  3. Алюминиевый слой, сваренный встык методом TIG сварки, обеспечивающий диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;

  4. Адгезивный слой (связывает внутренний полимерный слой и алюминиевый слой);

  5. Внутренний полимерный слой из сшитого полиэтилена PEXb.

 Характеристики металлополимерных труб CompipeTM PEXb-Al-PEXb указаны в Таблице 1.

Таблица 1 Характеристики металлополимерных труб COMPIPETM PEXb-AL-PEXb

Наименование показателяCOMPIPETM PEXb-AL-PEXb
Наружный диаметр, мм16202632
Внутренний диаметр, мм12162026
Толщина стенки, мм2233
Артикул

1620200-1 / 1620100-1

2020100-12630050-13230050-1
Длина бухты, м200/1001005050
Масса 1 п.м. трубы, г112143258332
Объем жидкости в 1 п.м. трубы, л0,1130,2010,3140,531
Мин. радиус изгиба с кондуктором, мм456095125
Мин. радиус изгиба вручную, мм80110115160
Рабочая температура при давлении 1,0МПа(0÷95)ºС
Аварийная температура (не более 1 часа)100ºС

Максимальное рабочее давление при температуре 95ºС

1,0 МПа
Коэффициент линейного расширения(0,26х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин0,81%
Коэффициент эквивалентной равномерно-зернистой шероховатости0,007
Диффузия кислорода0 мг/л
Коэффициент теплопроводности0,43 Вт/м·К
Прочность клеевого соединения70 Н/10мм
Способ сшивки полиэтиленаСиланольный
Степень сшивки65%
Способ сварки AL слояАргонно-дуговая сварка встык
Прочность сварного соединения57 Н/мм²
Стойкость при постоянном внутреннем давлении (без разрушения) и температуре:
20ºС – в течение 1 ч, МПа (не менее)4,5
95ºС – в течение 165 ч, МПа (не менее)1,8
95ºС – в течение 1000 ч, МПа (не менее)1,6
Срок службы при соблюдении правил монтажа и эксплуатации, лет50

Металлополимерные (металлопластиковые) трубы CompipeТМ PEXb-AL-PEXb предназначены для радиаторного отопления, горячего и холодного водоснабжения, для технологических трубопроводов и систем водоподготовки. Благодаря высоким эксплуатационным характеристикам трубы CompipeТМ PEXb-AL-PEXb используются в высокотемпературных системах и имеют максимальную термостойкость к пиковым нагрузкам.

Внутренний и внешний слои металлополимерной (металлопластиковой) трубы изготовлены из силанольно сшитого полиэтилена PEXb. Процесс сшивки представляет собой создание пространственной решетки в полиэтилене за счет образования продольно-поперечных связей между молекулами полимера (рис. 2 и рис. 3).



Рисунок 2. Образование связей между молекулами полиэтилена

Рисунок 3. Образование связей между молекулами полиэтилена.  Схема химической реакции.

Производители

Лучшими производителями металлопластиковых труб считаются европейские компании. Второе место – у турецких концернов, хотя, учитывая, что отечественные компании работают на аналогичном оборудовании и сырьё, добавим сюда и наших производителей. Третье место удерживают китайские трубы с традиционно низкой ценой и таким же качеством. Оптимальной по качеству и стоимости можно считать продукцию компаний PRANDELLI, HENCO, REHAU, Kisan, Valtek.

Технические характеристики труб HENCO

Учитывая большое количество подделок, при покупке труб обязательно посмотрите сертификат соответствия. Помните, что использование  качественных материалов позволит уменьшить время монтажа водопровода или отопительной системы, а в процессе эксплуатации избавит вас от проблем.

Отличительное немецкое качество труб

Трубопровод марки Uponor используется в более чем 60 странах мира, благодаря высококачественному сырью и высокотехнологическому производству. Uponor ежегодно доказывает, что он значительно лучше своих конкурентов и превосходит их по всем характеристикам. Основными достоинствами продукции Uponor являются:

  • Высокое качество;
  • Безопасность;
  • Простота монтажа;
  • Легкость в обслуживании;
  • Высокая гибкость изделий.

Металлопластиковая труба Uponor

Диаметр трубопровода Uponor составляет от 16 до 110 мм, что позволяет подобрать необходимый материал для любой системы коммуникации. Системы Uponor поставляются комплектом вместе со всеми необходимыми фитингами. Это позволяет выполнять монтаж магистрали марки Uponor не только профессионалам, но и всем заинтересовавшимся.

Известный немецкий бренд Rehau производит сразу несколько систем для подключения отопления и водоснабжения. Системы Рехау – это комплексные решения, что включают не только трубопровод, но и фитинги, сантехническую арматуру и узлы. Широко применяются системы Rehau Rautitan Stabil и Rehau Rautitan Basic, которые состоят из 5 слоев.

Трубопровод Rehau состоит из элементов, представленных на рисунке:

Трубопровод Rehau

Rehau отличается от своих конкурентов самой высокой степенью сшивки полиэтилена и уникальным свойством памяти формы. Не менее важными достоинствами системы Rehau из металлопластика являются:

  • Нечувствительность к царапинам;
  • Возможность производить загиб без специального инструмента;
  • Стойкость к высоким нагрузкам;
  • Соответствие международным стандартам качества.

Металлопластиковый трубопровод Рехау имеет срок эксплуатации до 50 лет и улучшенные характеристики в сравнении с изделиями из других материалов.

Производство и сфера применения

В металлопластиковых трубах прекрасно сочетается прочность металла с гибкостью полиэтилена

Металлопластиковые трубы знамениты сочетанием гибкости пластмассы и прочности металла. Их конструкция представляет собой многослойный пирог из двух полиэтиленовых слоёв с промежуточной алюминиевой прослойкой. Она обеспечивает механическую прочность труб и препятствует диффузии кислорода из воздуха. Кроме того, армирование алюминием позволяет компенсировать тепловое расширение пластика, которое выше, чем у металла, в десять и более раз. Сшитый полиэтилен, который используют в процессе производства, имеет низкий коэффициент трения, поэтому образование накипи и налёта из ржавчины и грязи на внутренней поверхности труб снижается в разы. Все слои металлопластиковой трубы соединяются между собой посредством специального клея, состав которого производители держат в секрете. К клеящему слою предъявляются высокие требования, ведь именно он сохраняет монолитность конструкции во время монтажа и при постоянных перепадах температур в процессе эксплуатации.

Внутренний армирующий слой выполняется из тонкой алюминиевой ленты, сваренной по длине встык или внахлёст с использованием ультразвука. После этого с внешней и наружной стороны алюминиевой трубы методом экструзии наносится адгезив и полиэтилен, после чего изделие охлаждается, маркируется и сматывается в бухты.

Структура труб из металлопластика включает в себя несколько слоёв

Обладая многочисленными достоинствами, металлопластиковые трубы широко используются не только в быту, но и для построения таких инженерных систем в промышленности и сельском хозяйстве:

  • Гидравлические и компрессорные системы;
  • Системы кондиционирования;
  • Обустройство трубопроводов широкого назначения, предназначенных для транспортировки жидких и газообразных веществ.

Несмотря на все преимущества изделий из армированного полиэтилена, не рекомендуется применять их в системах обогрева, оборудованных элеваторными узлами и помещениях, отвечающих категории «Г» пожарной опасности. Кроме того, накладываются жёсткие ограничения на толщину труб в зависимости от давления в системе и монтаж магистралей вблизи объектов с тепловым излучением выше 150°С.

Каким ГОСТам должна соответствовать стальная труба

  • Котельные используются для паровых котлов и турбин, строго соответствуют ТУ 14-3р-55-2001 и ТУ 14-3-460-2004.
  • Трубопроводы горячедеформированные — общего промышленного назначения, которые обычно производят строго в соответствии с ГОСТ 8732-78 и ГОСТ Р 53383-2009.
  • Холоднодеформированные выполняют строго по ГОСТ 8734-75.

Дополнительные указания

  1. Все трубы, которые идут по ГОСТу должны быть без глубоких рисок, трещин, вмятин и прочих повреждений.
  2. Выпуклость и вогнутость стенок труб допускается не более 0,01 м относительно их размеру.

Итак, если вы хотите заказать металлоизделие высокого качества, обязательно обращайте внимание на соответствие каждой категории труб своему ГОСТу. На нашем сайте вы можете ознакомиться с ГОСТами, в соответствии с которыми мы осуществляем реализацию металлопродукции

гарантирует 100% качество.

Несмотря на появление на рынке металлопластиковых труб, стальные все еще остаются достаточно популярными. Все дело в том, что они способны выдерживать гораздо большее давление теплоносителя в системе.

Сталь хорошо проводит тепло, а, следовательно, такие трубы и сами способны отдавать его воздуху. То есть работа всей системы в целом проходит более равномерно, чем при использовании пластика. Современные бесшовные стальные трубы могут прослужить порядка 20 лет.

Как изготавливаются

Основная технология изготовления пластиковых труб – экструзия. Способ реализуется на современных сложных комплексных аппаратах – термопластавтоматах. Необходимое количество специального шарообразного пластика полистирола,  загружается в экструдер и приводится в жидкое состояние при помощи нагрева. После этого происходит выдавливание получившейся массы в рабочую область металлической основы – литейной формы. Процесс поддержания необходимой температуры и времени остывания полистирола в литейной форме контролируется с помощью электронных датчиков.

При производстве труб с металлоармированной основой используются специальные литейные формы, позволяющие производить навивку тянущихся полимерных волокон с помощью специального металлического сердечника. Остывание связующего материала осуществляется с применением метода принудительной полимеризации. Непрерывная намотка удобна тем, что с её помощью можно бесконечно варьировать длину готовой трубы.

Типы металлополимерных труб

Металлополимерные трубы, армированные алюминиевой фольгой

Материалом для трубы обычно служит полиэтилен (PERT, PEX и другие), перерабатываемый посредством экструзии. Листы алюминиевой фольги (толщиной от десятых долей миллиметра) свариваются между собой ультразвуковой сваркой. Для обеспечения прочной связи между полимером и металлом используется адгезив.

Качественными показателями металлополимерных труб, армированных алюминиевой фольгой, являются:

  • прочность сварного шва алюминиевой фольги;
  • высокая адгезия полимера с металлом;
  • низкая шероховатость наружной и внутренней поверхностей трубы;
  • округлость каркаса, а также равномерность распределения полимера по окружности наружного и внутреннего слоев.

Достоинства металлополимерных труб, армированных алюминиевой фольгой

  • коррозионная и химическая стойкость;
  • удобство монтажа и надежность соединений;
  • широкий диапазон рабочих температур: от многократного замораживания до +95 °C (кратковременно — до +110 °C);
  • высокая гибкость, способность труб сохранять изогнутую форму.

Недостатки металлополимерных труб, армированных алюминиевой фольгой

  • возможность механических повреждений;
  • низкая температурная стойкость;
  • невысокий предел усталостной прочности (для труб из PEX).

Металлополимерные трубы, армированные жёстким сетчатым каркасом

Технология производства такого типа труб может различаться; общее — это наличие жёсткого армирующего каркаса, изготовленного из отдельных элементов (проволок, полос). Производственная линия может состоять, например, из следующих компонентов[источник не указан 2624 дня

]:

  • экструдер (для переработки полимера);
  • сварочная машина (для сварки металлического каркаса);
  • система охлаждения внутренней и наружной стенки трубы;
  • система контроля геометрических параметров трубы;
  • тянущее устройство (для протягивания трубы);
  • отрезное устройство (для отрезания отрезков труб необходимой длины);
  • рольганг (для размещения готовых труб).

Несколько типоразмеров металлополимерных труб. Металлический каркас сваренный из проволоки. Сварное соединение металлополимерных труб. Металлический каркас. На непрерывно перемещающиеся (посредством тянущего устройства) вдоль производственной линии продольные элементы арматуры с определенной частотой наматывается поперечная арматура. В местах пересечения поперечной (кольцевой) и продольной арматуры производится сварка контактным методом посредством вращающегося по окружности вокруг трубы цилиндрического роликового электрода.

Сваренный каркас поступает в экструзионную полость, которая при этом наполняется расплавом полимера. Внутренний диаметр трубы с очень высоким качеством поверхности (низкой шероховатостью) формируется полированным дорном, имеющим автономное охлаждение. Охлаждение наружной поверхности производится после того как труба миновала формующую втулку[источник не указан 2624 дня

Отсутствие адгезии между полимером и металлом (адгезив не используется) в случае жёсткого каркаса способствует тому, что при воздействии на трубу изгибающих напряжений, каркас, воспринимая нагрузку на себя, упруго деформируется, а полимерное тело при этом сохраняет целостность и стойкость к растрескиванию. Этим свойством металлополимерных труб, армированных жёстким сетчатым каркасом, обусловлена прочность и одновременная гибкость эти труб.

Качественными показателями металлополимерных труб, армированных жёстким сетчатым каркасом, являются:

  • прочность элементов металлического каркаса;
  • прочность сварного соединения элементов металлического каркаса (если они свариваются между собой);
  • низкая шероховатость внутренней полимерной поверхности трубы;
  • равномерность распределения полимера по окружности относительно поперечного сечения каркаса.

Достоинства металлополимерных труб, армированных жёстким сетчатым каркасом

  • высокая прочность трубы;
  • высокая коррозионная и химическая стойкость;
  • легкий вес;
  • продолжительный период эксплуатации.

Недостатки металлополимерных труб, армированный жёстким сетчатым каркасом

  • сложная технология изготовления;
  • невысокая гибкость;
  • существенное снижение прочностных качеств при понижении и повышении рабочей температуры.

Характеристики металлополимерных труб

Взглянем на технические характеристики металлополимерных труб. Подавляющее большинство фирм-производителей предлагают изделия диаметрами 40, 32, 26,20 и 16 мм. Если говорить о максимальном рабочем давлении, то оно не превышает 10-12 бар. 95 градусов Цельсия – верхний порог температуры (также возможно кратковременное повышение до 130).

Материал продают метражом и поставляют бухтами.

Если внимательно почитать ГОСТ, то обнаружим, что металлополимерные трубы не относятся к опасным грузам. Это значит, что их можно перевозить любым транспортом согласно общепринятым правилам транспортировки.

Износостойкость, прочность и другие качества, которыми обладают металлополимерные трубы, данный стандарт не регламентирует.

Как видим металлополимерные трубы такого типа имеют своеобразные качества, но, несмотря на это они являются замечательным современным материалом, который необходимо применять при установке инженерных систем. Однако, при использовании муфт с накидными гайками, лучше пользоваться металлопластиком для систем холодного водоснабжения.

Конструкция металлопластикового трубопровода

Фитинги для металлопластиковых труб — сортамент и особенности установки

Металлопластиковые трубы в разрезе являются многослойной конструкцией, каждый шар которой выполняет важную функцию. Производство таких изделий требует использования сшитого полиэтилена высокой прочности. Структура металлопластиковых труб схематически представлена на рисунке:

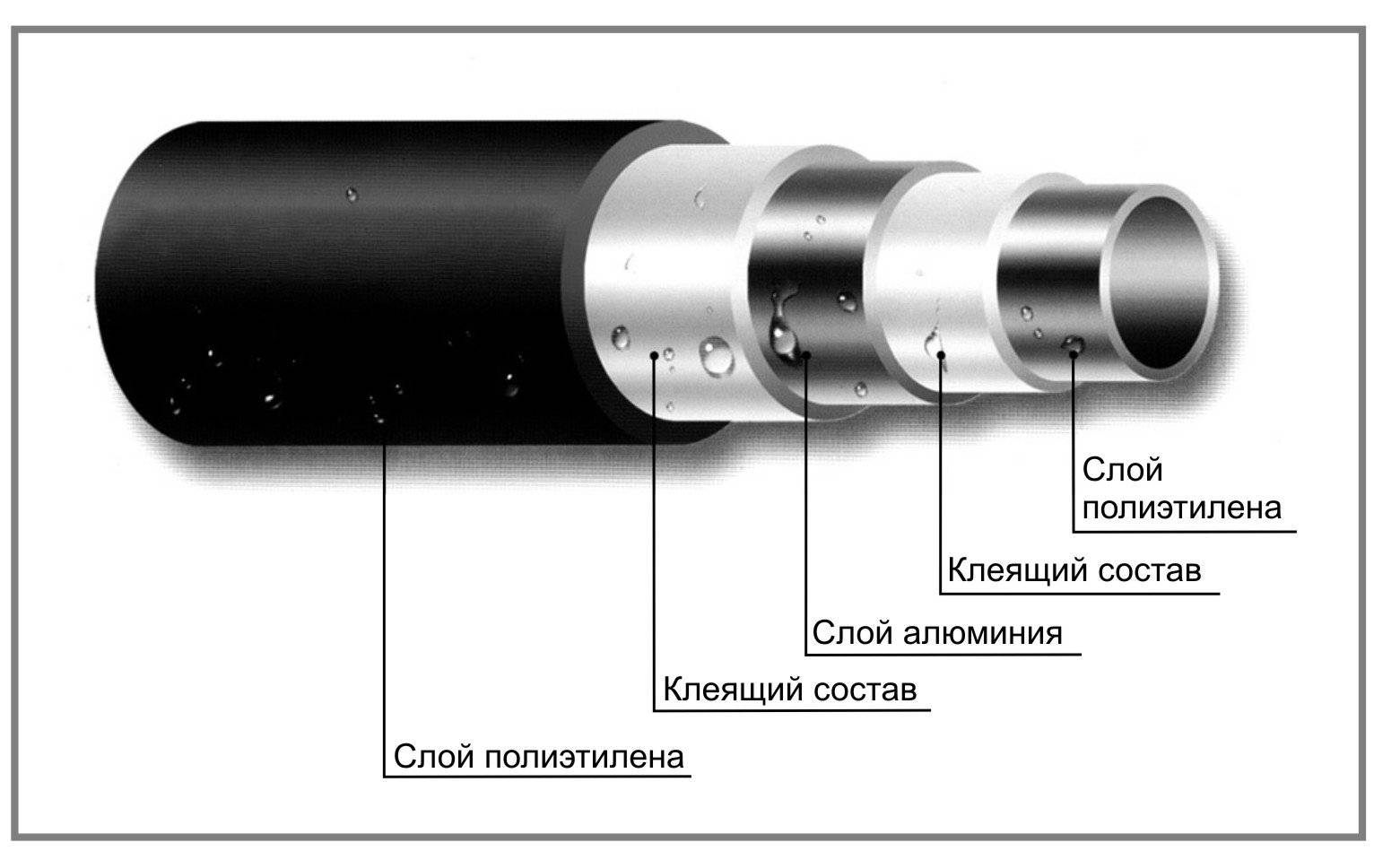

Структура металлопластиковых труб

Металлопластиковая труба состоит из таких слоев:

  • Внутренний слой полиэтилена;
  • Склеивающий слой;
  • Алюминиевый слой;
  • Склеивающий слой;
  • Внешний защитный слой полиэтилена.

Многослойность металлопластиковых труб обеспечивает внушительный срок службы продукции, а также целый ряд других важных достоинств.

Описание и виды

Для производства труб используют материалы с высокой теплопроводностью, что позволяет в значительной степени снизить потери тепла в трубопроводе. Изделия выдерживают температуру до 95°C. Устойчивость к коррозии предупреждает разрушение оболочки в течение всего срока эксплуатации.

Материал обладает высокой гибкостью и не требуют использования большого количества соединительных элементов. Все вышеуказанные свойства позволяют экономить время и финансовые средства на прокладку инженерных сетей.

Изделия не требуют большой глубины залегания, для прокладки коммуникаций подойдет траншея в 40 см. Теплотрассу можно провести даже на благоустроенном участке, чтобы утеплить помещение без значительного ущерба. Простой монтаж и высокое качество материалов – дополнительные особенности труб финского производства.

Металлополимерные трубы многослойные: характеристики и монтаж

Металлополимерные трубы — технические характеристики подобных изделий вызывают чувство острой зависти у всех производителей иных сортов трубного проката. Ведь сплав металла и полимера наделяет эти трубы и высокой кольцевой жесткостью, и отменной теплостойкостью, и абсолютной инертностью к любым агрессивным веществам. Поэтому трубы многослойные металлополимерные постепенно вытесняют своих конкурентов из тематических отделов строительных супермаркетов и сердец потенциальных покупателей.

И ввиду перспективности данного продукта мы предлагаем присмотреться к таким трубам поближе: оценить материал, из которого делаются многослойные трубы из металлополимера, познакомиться с особенностями сортамента изделий и изучить процесс монтажа подобных трубопроводов.

Требования ГОСТ к изготовлению металлопластиковых труб

Требования к качеству изготовления металлопластиковых трубопроводов установлены ГОСТ 53630-2009. Нормативный документ определяет основные классы материалов по диаметру, а также максимальное рабочее давление, регламентирует сырье для производства, порядок упаковки и транспортировки продукции.

Согласно ГОСТу металлополимерные трубы делятся на две основные группы в зависимости от диаметра:

  1. Изделия 10-63 мм;
  2. Изделия 75-110мм.

Также ГОСТ регламентирует выпуск продукции с номинальным давлением:

  1. 0,6 МПа;
  2. 2,5 МПа.

Трубопровод, изготовленный по ГОСТу, имеет подтверждающий сертификат качества

На это стоит обращать внимание при покупке материалов в магазинах

ГОСТ также определяет маркировку продукции. Первым делом производители должны указать, из какого пластика изготавливается труба. Вариантов может быть несколько:

  • ПЭ – полиэтилен;
  • PEX – сшитый полиэтилен;
  • PERT – термостойкий полиэтилен;
  • ПП – полипропилен.

Если для производства используется сшитый полиэтилен, то на изделие наносится буквенное обозначение (а, б, в), указывающее на способ пошива.

Как осуществляется монтаж металлопластиковых труб

Пресс-фитинги для металлопластиковых труб способствуют их более качественному соединению при монтаже

Особо важно это при прокладке пола с подогревом и между стенами, то есть для скрытого монтажа трубопроводов. Установка фитингов выполняется специальными пресс-клещами. Ниже мы расскажем об этом инструменте подробнее.

Ниже мы расскажем об этом инструменте подробнее.

Все виды пресс-клещей имеют схожий принцип работы: они осуществляют механическое сжатие гильзы из металла, которая устанавливается на трубу в стыковочной части с фитингом.

Штуцер соединительного фитинга устанавливается в предварительно заготовленной трубе, наверху размещают обжимную гильзу.

На гильзу надевают обжимную головку пресс-клещей, под воздействием привода она осуществляет одинаковое по силе сдавливание гильзы из металла по всей ее окружности.

В итоге оболочка металлопластиковой трубы оказывается крепко зажатой между штуцером внутри и гильзой снаружи, вследствие чего возникает слитное и плотное сопряжение.

Преимущества

Конструкции отвечают всем международным стандартам качества:

  • высокая устойчивость к перепадам температурного режима и давления;
  • легкий вес и простое соединение благодаря исключительной гибкости изделия;
  • гладкая внутренняя поверхность;
  • устойчивость к химии и механически нагрузкам;
  • молекулярная память формы;
  • экологичность (при горении не выделяет опасных веществ);
  • высокий уровень звукоизоляции – система работает практически без шума;
  • возможность использования с системой «теплый пол»;
  • повышенная устойчивость к гидроударам;
  • способность переносить многократную заморозку/разморозку воды;
  • стойкость к истиранию, разрушению, отсутствие дренажного эффекта;
  • не накапливают на своей поверхности механические и химические отложения;
  • низкий коэффициент теплопроводности;
  • возможность сгиба на необходимый угол;
  • линейные температурные расширения самокомпенсируются;
  • простая установка, возможность прокладки в штробах;
  • возможность проведения работ по установке при низких температурах;
  • длительный срок эксплуатации;
  • наличие креплений из латуни и пластмассы PPSU.

Продукция отличается высоким качеством и разнообразием видов. Купить трубы Упонор в Москве и Санкт Петербурге можно на официальном сайте компании. В каталоге магазина представлен широкий ассортимент продукции по приемлемым ценам. Всегда в наличии пластиковые и металлопластиковые трубы разного диаметра, фитинги и другие товары импортного и отечественного производства.

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.

Трубы металлополимерные многослойные: состав и способы изготовления

Международная маркировка металлополимерных труб предполагает следующее обозначение – PEX-AL-PEX. И если расшифровать эту аббревиатуру, то можно понять, что такие трубы изготовлены из слоя сшитого полиэтилена, обернутого слоем алюминиевой фольги и еще одним слоем сшитого полиэтилена. Однако возможен и альтернативный состав труб – PP-AL-PP. В этом случае труба изготавливается из полипропиленовой основы, алюминиевого каркаса и полипропиленовой внешней оболочки.

Впрочем, и PEX-AL-PEX, и металлопропилен изготавливаются по одному и тому же рецепту, а именно:

  • На первом этапе из экструдера выдавливают внутреннюю оболочку
  • На втором этапе поверх оболочки наклеивают слой алюминиевой фольги (пищевого типа). Стыки алюминиевого каркаса заваривают
  • На третьем этапе поверх алюминия наклеивают только что выдавленную из экструдера внешнюю оболочку.

Качество финального продукта будет зависеть только от качества проклейки слоев. Ну, а на габариты изделий влияют государственные и отраслевые стандарты. Давайте присмотримся к этим нормативным документам.

ГОСТ: трубы металлополимерные

Основным нормативным документом, определяющим свойства и характеристики металлополимерных труб, является ГОСТ Р 53630- 2009. В этом документе описываются не только напорные металлополимерные трубы для отопления и водоснабжения, но и многослойные конструкции, собираемые без применения алюминиевой фольги. Например, такие как труба PE-X/PE-RT типа, состоящая из внутреннего слоя из сшитого полиэтилена и внешнего слоя из теплостойкого полиэтилена.

Из нормативной документации о трубах можно почерпнуть немало сведений.

Например, в ГОСТ Р 53630- 2009 указано, что допустимая температура эксплуатации металлополимерных труб равна 95 °С . Причем в такой температурной среде труба сможет отработать почти 9000 часов. Хотя сшитый полиэтилен (РЕ-Х) способен выдержать до 110 °С даже при давлении в 2,5 МПа. Помимо характеристик труб в ГОСТ Р 53630- 2009 содержится еще и расшифровка маркировки изделий состоящей из наименования производителя, обозначения типа продукции, порядкового номера изготовленной партии и метража.

Главная ценность ГОСТа – это сведения о размере изделий.

По габаритам сечения данный ГОСТ разделяет металлополимерные трубы на две группы:

  • в первую группу входят изделия диаметром от 10 до 63 миллиметров.
  • вторая группа содержит в себе изделия с диаметром от 75 до 110 миллиметров.

Говоря о длине изделий, следует отметить, что первая группа, с диаметром до 63 миллиметров, поставляется в виде мерных отрезков или бухт (диаметр бухты не менее 20 диаметров трубы), а вторая группа – только в виде мерных отрезков. Метраж бухт кратен 100 метрам. Метраж мерных отрезков не превышает 12,5 метров.

Кроме того, аналогичное деление на две группы предполагает и такой критерий, как рабочее давление. В первую группу, в данном случае входят трубы, работающие под давлением менее 0,6 МПа (около 5 атмосфер), а во вторую – работающие под давлением менее 2,5 МПа (более 24 атмосфер).

Впрочем, из содержащихся в ГОСТе сведений нам пригодятся лишь значения диаметра и длины труб. Ведь эту информацию нужно учитывать при монтаже домашних трубопроводов. Ну а как этот монтаж реализуется, мы рассмотрим в следующей части нашей статьи.

Использование полимерных труб

Использования полимерной трубы в дорожной инфраструктуре

Для канализации

Для канализационных стоков чаще всего используются поливинилхлоридные, полиэтиленовые и полипропиленовые трубы. Потому как они обладают оптимальным диапазоном температур.

Для водопровода

Чтобы провести водоснабжение в дома или квартиры, чаще всего выбирают полимерные трубы, так как они должны быть работоспособны под высоким напором и давлением. Эти изделия обязательно должны выдерживать давление от 6 до 16 атм. Чаще всего используются поливинилхлоридные изделия.

Для отопления

Чтобы проложить отопительные коммуникации, необходимы трубы из полиэтилена, полипропилена, металлопластика и из сшитого полиэтилена. Все изделия должны выдерживать высокий диапазон температур, и опцию работы под давлением.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
