Система отопления с принудительной циркуляцией: однотрубная, двухтрубная схема для одноэтажного и двухэтажного дома

Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

  • монтажная высота;
  • глубина;
  • ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность

Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Достоинства и недостатки радиаторов

Современные радиаторы отечественного производства изготавливаются с учетом особенностей российских отопительных систем. У каждого прибора есть свои плюсы и минусы в зависимости от его типа. Самыми популярными в России считаются чугунные и алюминиевые батареи. Приборы из чугуна выбирают из-за их прочности, способности выдерживать рабочее давление в пределах 6-9 атм и температуру теплоносителя до 130 градусов. Из их минусов отмечают повышенную тепловую инерцию, неустойчивость к гидравлическим ударам, сложности при монтаже из-за большого веса батарей и не слишком эстетичный дизайн.

Алюминиевые приборы находятся на втором месте по популярности. Рассчитаны на давление в пределах 6-25 атм и температуру теплового носителя до 130 градусов. В список их достоинств входит высокая теплоотдача и хорошая скорость нагревания, экономичное потребление энергии, возможность регулировать температуру в помещении, компактные размеры и отсутствие проблем во время установки в сочетании с эффектным современным дизайном. Из минусов таких агрегатов стоит отметить низкую способность к конвекции, повышенное образование газов и высокую вероятность образования протечек.

Преимущества биметаллических радиаторов отопления

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. К тому же их сложно монтировать. Алюминиевые батареи смотрятся современно и привлекательно. Однако этот металл не слишком хорошо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы достаточно быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом и выглядят они не так эстетично.

Биметаллические модели совмещают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом и служат они долго, так как трубы, по которым через них течет теплоноситель, выполнены из стали.

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

Биметаллические

  • Межосевое расстояние: 200 мм, 350 мм, 500 мм.
  • Высота: 415 мм, 570 мм.
  • Ширина: 80 мм.
  • Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Стальные

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Чугунные

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

  1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
  2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
  3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их

Габариты чугунных радиаторов

Стандартный чугунный радиатор марки МС-140-500-0,9 долгожитель советских «хрущёвок» и панелек. Именно эта модель чаще всего использовалась в СССР для оснащения систем коллективного отопления. Его характеристики: 93х140х588 мм.

Чаще всего такие радиаторы имеют длину в 7-10 секций. Теплоотдача — 160 Ватт. Рабочее давление теплоносителя — 9 атмосфер.

Чугунные радиаторы, размерностью для низких потолков представлены белорусской моделью МС-140М-300-0,9. Характеристики: 93х388х140 мм. Теплоотдача составляет 106 Ватт. Рабочее давление теплоносителя не изменилось. Встречаются импортные образцы с межосевыми расстоянием в 150, 200 и даже 350 мм, но это явная экзотика.

Чугунные радиатор больших размеров представлены почти исключительно импортными, европейскими моделями. Для примера рассмотрим характерную линейку Demrad Retro: 76х661-954х203 мм.

Рабочее давление — 10 атмосфер. Тепловая мощность внушительна: 270 Ватт на секцию. На рынке существуют и более эксклюзивные модели. Однако они используются крайне редко, прежде всего, из-за большого веса чугунной конструкции.

Проведем более «тесное» сравнение алюминиевых и биметаллических батарей

Теперь, уяснив характерные особенности обоих типов отопительных приборов, в подведение итогов можно провести их сравнение по основным характеристикам.

Давайте сравним параметры алюминиевых и биметаллических батарей …

Теплоотдача. Если сравнивать этот параметр двух вариантов радиаторов, то вполне очевидно, что теплоотдача практически одинакова и составляет около 200 Вт от каждой секции. Алюминиевые радиаторы быстрее нагреваются сами и нагревают помещение, но и быстрее остывают, в то время, как биметаллические набирают тепло дольше, но и тепло держат лучше.

Стойкость к высокому давлению. По этому параметру алюминиевые радиаторы «подкачали», так как способны выдержать рабочее давление не более 16 бар, и этого может быть недостаточно при гидроударах. Алюминиевые стенки секций – достаточно тонкие и могут лопнуть при высоких барических нагрузках. Биметаллические батареи способны выдерживать давление в 40 бар, и в этом качестве значительно превосходят алюминиевые

Этот параметр особенно важно учесть, если выбираются приборы для установки в центральную систему отопления. А вот для автономных систем на этот критерий вообще можно не обращать внимания – таких показателей давления в них просто не бывает.

«Привередливость» к качеству теплоносителя

Алюминий легко вступает в реакции с различными химическими соединениями, концентрация которых в теплоносителе из центральной отопительной системы бывает немалой. Плюс к тому, он подвержен кислородному окислению Поэтому алюминиевые радиаторы при неблагоприятных условиях быстро «съест» коррозия, а гидроудары довершат ее «черное дело».

Биметаллические батареи имеют внутренние каналы из нержавеющего стального сплава, который стоек к химическим примесям теплоносителя. Кроме того, внутренние стенки коллекторов и вертикальных труб многие производители дополнительно покрывают специальным антикоррозийным слоем. Значит, химический состав теплоносителя особого влияния на целостность радиаторов не окажет – можно ставить в центральную систему.

  • Стойкость к высоким температурам. Алюминиевые радиаторы способны выдержать температуру теплоносителя в 110 градусов, а биметаллические до 130, и в этом последние значительно выигрывают.
  • Длительность безаварийной эксплуатации. Алюминиевым приборам отопления производители обычно устанавливают срок эксплуатации максимум 10 лет. В отличие от них, биметаллические радиаторы прослужат как минимум 15÷20 лет, поэтому их преимущество очевидно.
  • Простота монтажа. Здесь нужно отметить, что монтируются оба варианта батарей практически одинаково, так как имеют относительно небольшой вес и не требуют особо мощных кронштейнов. Но в любом случае сборку и встраивание радиаторов в систему лучше всего доверить опытным мастерам-профессионалам.
  • Стоимость. Если сравнивать текущий уровень, то цены на биметаллические радиаторы примерно на 20÷30% выше стоимости алюминиевых.

Опираясь на выше представленные сравнения, можно сделать вывод, что несмотря на разницу в стоимости, для квартир из этих двух вариантов выгоднее приобретать биметаллические радиаторы. Но зато для автономных систем частных домов оптимальным вариантом должны стать алюминиевые батареи.

Особенности составления проекта отопительной системы

Правильно составленный проект дает возможность запустить очень эффективную и многофункциональную систему теплового снабжения. Она обязательно должна работать без остановок в характерных условиях для вашей местности и климата, где находится одноэтажный дом, а также быть простой в эксплуатации. Но итогам аудита энергии и годового расхода за отопление можно выбрать оптимальный вариант системы прогревания дома.

Составление хорошего проекта двухтрубной системы отопления одноэтажного дома и точные расчеты параметров для системы следует выполнять по такому плану:

  1. Вначале следует сформировать техническую задачу при учете всех требований и деталей к системе обогревания.

  2. Второе – соберите информацию по частному объекту. Для этого специалисты снимут все показатели, чтобы получилось составить схему отопительного контура.
  3. Далее выполняем расчет передачи тепла. Для этого следует провести много вычислений и подобрать оптимальную отопительную схему, которая будет соответствовать базовым стандартам строительства и особым пожеланиям владельца дома.
  4. Когда готовы все расчеты, можно выполнить чертежи.
  5. И в конце следует оформить и сдать готовый проект.

Главная задача проектирования заключается в правильном расчете площади отопительного оборудования, а также подбор диаметра трубопровода. После этого остается определить производительность устройств в виде насоса, а также подсчитать места врезки вентилей и узлов. По этой причине будет целесообразным доверить весь процесс мастерам своего дела.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Плинтусное отопление

Этот вид отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ соединения, компоновки и другие габариты. В нагревательные модули (трубки с пластинами) могут вставляться ТЭНы или они могут собираться в замкнутые контура, по которым циркулирует теплоноситель. Располагаются они вдоль пола по периметру стен, прикрываются металлическими декоративными накладками. По ширине — около 3см, по высоте 12-20 см в зависимости от мощности. Точно низкие радиаторы.

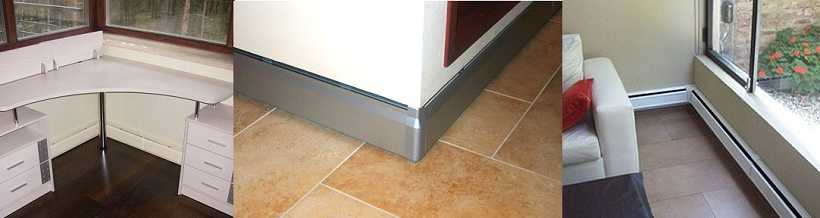

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Достоинства, недостатки

Достоинство в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, поднимающегося от теплых плинтусов, нагреваются в первую очередь стены. Они затем начинают излучать тепло. Потому в комнате наблюдается более равномерная температура, и теплый воздух не скапливается вверху.

Еще один плюс — очень компактные размеры и при этом довольно большая теплоотдача: один метр выдает на средних температурах 180-280 Вт. К тому же они не бросаются в глаза и предоставляют широкий простор для дизайнерских решений.

Минус один — высокая цена.

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры. Достоинства, особенности отличие однотрубной системы отопления:

  1. Соблюдение гидродинамического равновесия в системе;
  2. Простой проект, быстрый монтаж;
  3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления;
  4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

  1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления;
  2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения;
  3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов;
  4. Нельзя регулировать температуру в каждом отдельном радиаторе;
  5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше — однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

  1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
  2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
  3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
  4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
  5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
  6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
  7. Однотрубное отопление опрессовывается и запускается в работу.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

  • их можно разместить под низко расположенным подоконником;
  • они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

  • длина 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

  • среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
  • они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.
