Тип греющего кабеля
В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.
Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.
При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.
Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.
Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.
Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее “жарит” холодный пол и “еле греет” уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.
Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.
Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.
Технология укладки системы
Самый распространённый — монтаж системы тёплого пола в стяжку.
Толщина
Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.
Схема
Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.
Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется.Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.
На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.
После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.
Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.
Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300
ВажноПеред заливкой систему заполняют водой и приводят в рабочее состояние.
Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:
Схема различных способов укладки труб:
Излишки или недостаток длины мата
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Основные требования к стяжке
Традиционная стяжка представляет собой бетонный или цементный раствор, укладываемый на какую-то поверхность. При устройстве теплых полов эта операция может выполняться несколько раз, в зависимости от общего технологического процесса.
- Нанесение первого слоя осуществляется на черновой пол, с целью выравнивания его поверхности.
- При устройстве кабельных систем второй слой укладывается на теплоизоляционное покрытие и в дальнейшем служит основой для укладки кабеля.
- Третий слой укладывается поверх кабеля. Он равномерно распределяет тепло по всему полу и в дальнейшем используется в качестве основания для финишного покрытия. Однако, повышение эффективности теплых полов за счет стяжки приводит к заметному увеличению толщины пола и уменьшению высоты помещения.
Для классической стяжки используется цементно-песчаный раствор. Для улучшения физических свойств он может быть дополнен специальными пластификаторами. Иногда, чтобы сэкономить цемент, добавляется щебень или керамзит. В этом случае стяжка становится бетонной. Количество цемента в разных растворах может отличаться, в зависимости от запланированного напольного покрытия.
Приготовление раствора не ограничено какими-либо нормативными рамками. В большинстве случаев используется стандартная пропорция, в которой на 1 часть цемента приходится 3 части песка. После добавления воды консистенция смеси должна быть похожа на жидкую сметану. Одним из эффективных пластификаторов считается клей ПВА, количество которого зависит от марки будущего раствора или бетона.
Пропорции компонентов зависят от запланированного напольного покрытия. Например, для паркета, ламината или кафеля используется соотношение 1 части цемента к 5 частям песка и 0,7 части воды. Если планируется укладка мягких материалов – линолеума или ковролина, количество песка уменьшается до 4 частей. Смесь с использованием щебня выглядит следующим образом: цемент, песок и щебень составляют пропорцию 1:3:5. Количество воды должно быть не менее половины массы цемента.
Укладка теплого пола
Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов
Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

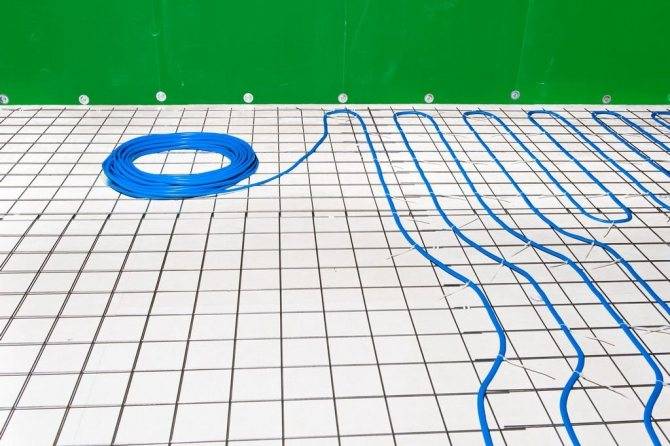

Укладка кабеля
Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.
На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.
Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.
Укладка кабельного теплого пола с отступами
Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.
Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.
Укладка нагревательного мата
Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.
Разворот нагревательного мата при укладке
Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.
Укладка стержневого пола
Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.
Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.
Стержневой теплый пол
После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

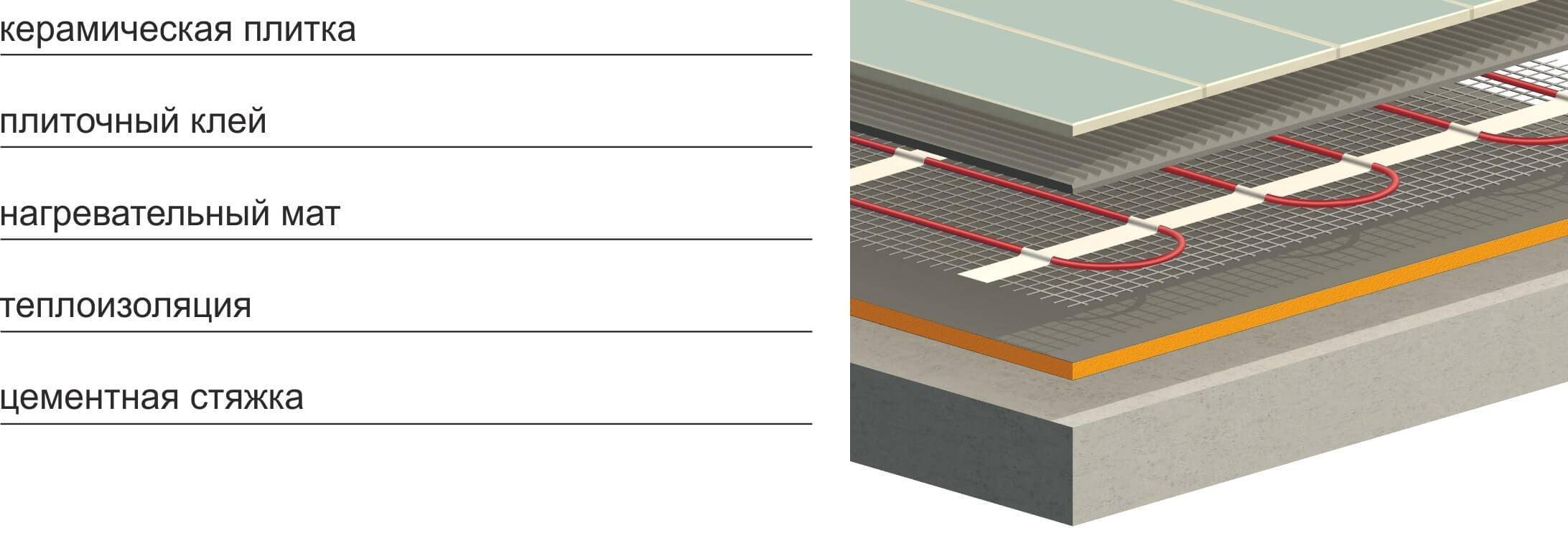

Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

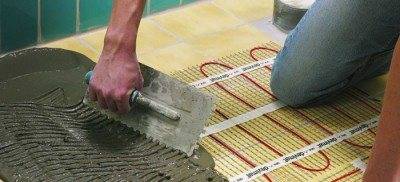

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор
Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля
По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам
Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

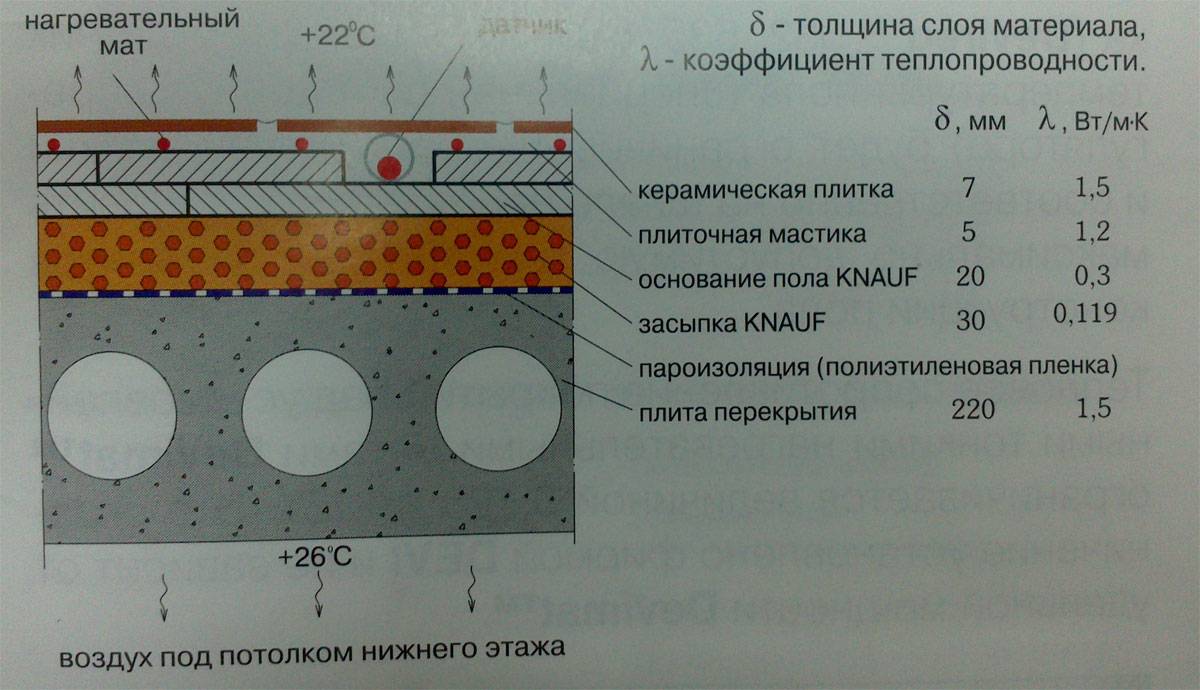

Рекомендации по устройству «пирога» для теплого пола
Если вами будет обустраиваться стяжка пола под теплый пол, то вы можете уложить систему на старое покрытие, поверх которого расстилается теплоизоляция. В качестве последней может выступить пенофлон, иногда заменяемый пробкой с фольгой. Данный слой является обязательным при устройстве теплых полов, в данном случае не имеет значения, какую систему вы хотите выбрать – электрическую или водяную.
На следующем этапе укладывается водяной трубопровод, готовые нагревательные маты или кабель. Заключительные работы – это заливка бетонной стяжки. В конечном итоге удастся получить своеобразный «пирог», в котором бетон будет располагаться на мягких материалах. Высокой прочностью такая система обладать не будет. Поэтому на каждом квадратном метре теплоизоляции необходимо проделать отверстия. По периметру участка, где будет располагаться тёплый пол, следует оставить около 12 см свободной полосы. Это позволит обеспечить опирание верхней стяжки на нижнюю, что особенно актуально в помещениях с небольшой площадью.
Под ламинат
Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.
Электрический обогрев под ламинат
Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне
Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей
ИК пленка под ламинат
Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг
Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.
Особенности выбора ламината
Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.
Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.
Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.
Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.
Расчет нужной длинны кабеля
Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).
При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.
Вот несколько, для ознакомления:Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.
Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.
Поэтапное выполнение работ
Итак, устройство стяжки под теплый пол состоит из нескольких этапов:
- на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
- затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
- сетка также прикрепляется к основанию;
- по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
- выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
- производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.
Стяжка на электрические маты поверх плитки — иногда и так можно делать
Выбор схемы укладки
Существует две популярные схемы укладки: по типу «улитки» и по типу «змейки».
Для равномерного прогрева пола лучше подходит схема «улитка», так как в ней чередуется холодный и теплый поток воды. Горячая вода проходит по всему кругу помещения, затем идет на второй, третий, четвертый круг с уменьшением диаметра на 20–30 см, затем в центре меняет направление, и возвращается с увеличением круга по оставленным промежуткам.
По схеме, называемой «змейкой», труба с горячей водой идет по краю комнаты, проходит под окнами, отступает на 10 см и идет параллельно первой линии в обратную сторону. Еще отступ – еще ряд, и так, постепенно остывая, жидкость проходит через всю комнату. Для маленьких помещений размером до 20 кв.м. разница в температуре не очень ощутима, в отличие от больших.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Стяжка для теплого пола: тонкости выполнения своими руками

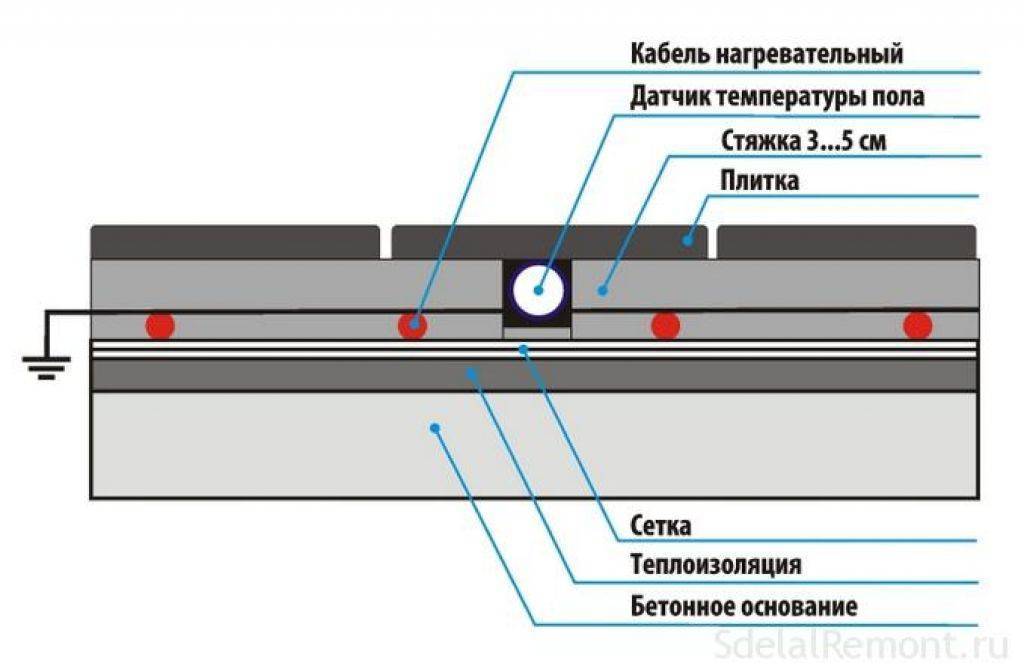

Электрический теплый пол в стяжку
В процессе устройства стяжки нужно обязательно учитывать ее толщину на всех уровнях. Большое значение имеет способ укладки, а также особенности приготовления растворов и непосредственная заливка. При соблюдении правил и технологических норм электрический теплый пол под стяжку равномерно распределяет тепло, раствор не растрескивается и остается прочным в течение продолжительного времени.
При устройстве электрических полов стяжка не всегда бывает обязательным элементом. Нередко с ее помощью лишь выравнивается поверхность, где будет располагаться кабель. Тем не менее, следует учитывать рекомендации производителя того или иного вида теплого пола.
В большинстве случаев требуется обязательная цементная стяжка, толщиной не менее 30 мм. Если применяются выравнивающие смеси, толщина слоя может быть уменьшена до 20 мм. Наиболее оптимальный вариант выбирается в зависимости от основания. Если укладка раствора производится на грунт, его минимальная толщина составляет 10 см. При заливке плит перекрытия учитываются неровности на их поверхностях. То есть, после укладки стяжки должна получиться идеально ровная плоскость, поскольку перепады нарушают равномерность нагревания, в результате, кабель в местах перегрева быстро выходит из строя.
После монтажа электрического пола, вновь потребуется раствор для стяжки. Толщина минимального слоя составляет 4-5 см, а окончательно она определяется в зависимости от количества используемого кабеля. Чем больше объем, тем толще будет стяжка. Некоторые типы теплых полов, например, нагревательные маты, не требуют специальной заливки. В этом случае керамическая плитка укладывается непосредственно на клей.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
Стяжка под плитку
После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.
Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.
Готовый раствор выкладывают сверху на водяной контур
Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.
Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.
Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной
Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.
Стяжку оставляют сохнуть минимум на две недели
Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.
