Монтаж теплого водяного пола

Кабельные электрополы

Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.

Подготовительные работы

Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.

Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:

  • от стен – минимум 50 мм;
  • от других нагревательных приборов (включая печи, камины) – не менее 100 мм.

Теплоизоляция, монтаж кабеля

Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.

Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.

Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.

Системы водяного пола

В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:

  • значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
  • толщину бетонной стяжки над трубным разветвлением (10-15 см);
  • сложности с регулировкой температуры при эксплуатации;
  • в случае протечки – трудность диагностики и дорогостоящий ремонт.

При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).

Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.

Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:

  • тщательное выравнивание геометрической горизонтали пола;
  • укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
  • монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Смотрите это видео на YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

  1. От котла поступает горячая вода.
  2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
  3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
  4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

  • Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
  • Коллектор для водяного теплого пола;
  • Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
  • Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
  • Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
  • Пластиковые хомуты;
  • Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

  1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
  2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
  3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
  4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
  5. Плавность прогрева без эффекта «теплового шока».
  6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

  1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
  2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
  3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
  4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.

Выбор схемы укладки

Существует две популярные схемы укладки: по типу «улитки» и по типу «змейки».

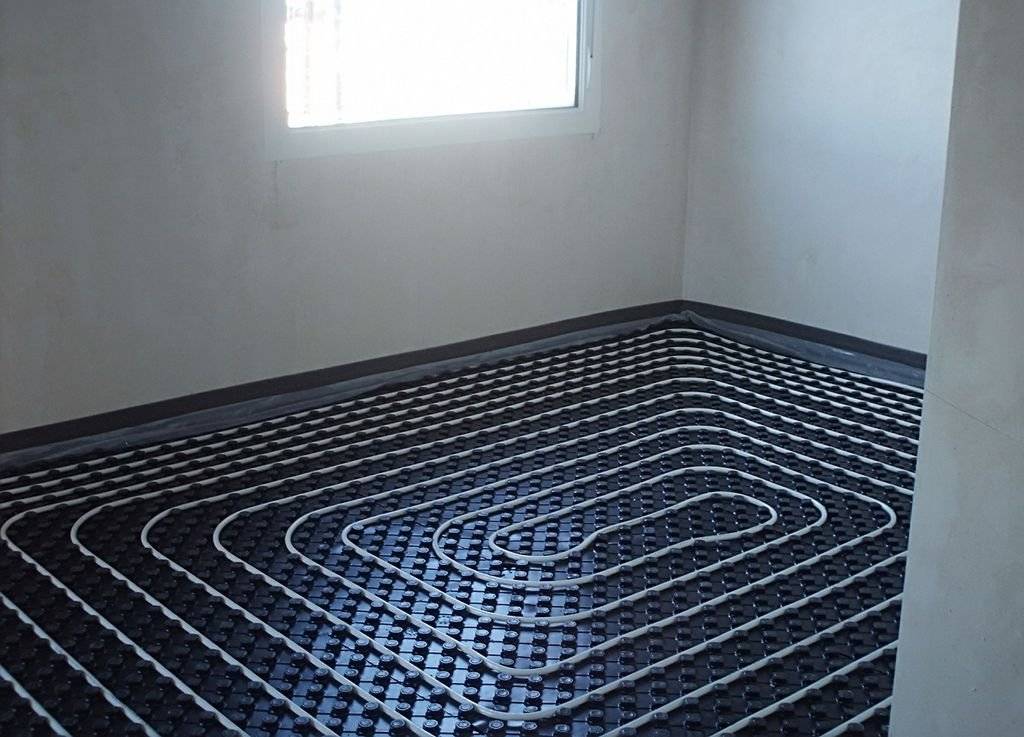

Для равномерного прогрева пола лучше подходит схема «улитка», так как в ней чередуется холодный и теплый поток воды. Горячая вода проходит по всему кругу помещения, затем идет на второй, третий, четвертый круг с уменьшением диаметра на 20–30 см, затем в центре меняет направление, и возвращается с увеличением круга по оставленным промежуткам.

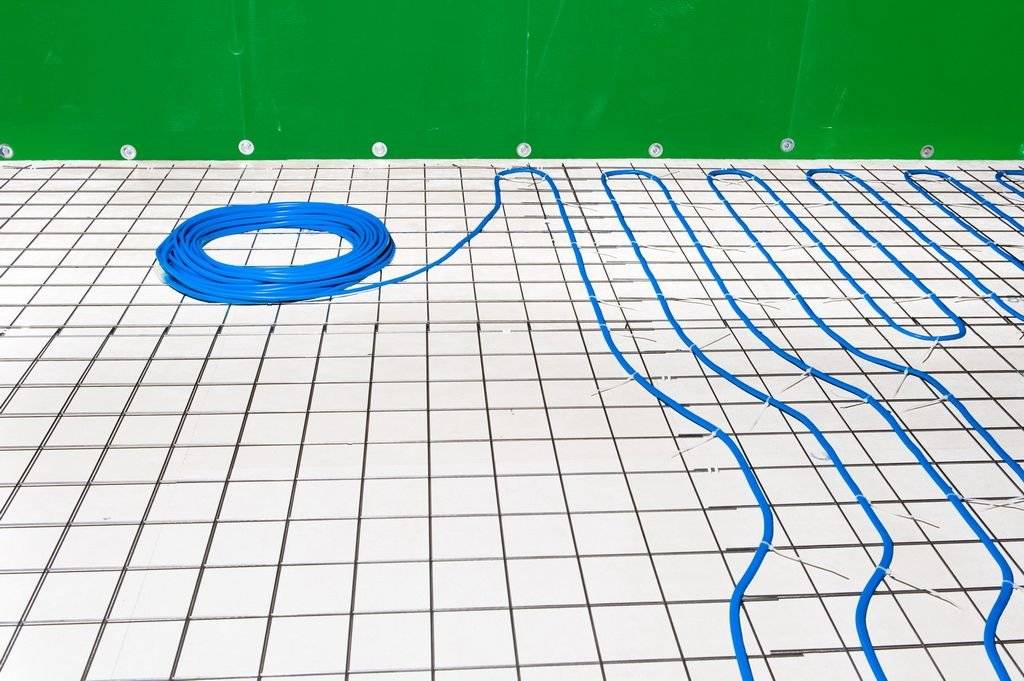

По схеме, называемой «змейкой», труба с горячей водой идет по краю комнаты, проходит под окнами, отступает на 10 см и идет параллельно первой линии в обратную сторону. Еще отступ – еще ряд, и так, постепенно остывая, жидкость проходит через всю комнату. Для маленьких помещений размером до 20 кв.м. разница в температуре не очень ощутима, в отличие от больших.

Способы и схемы монтажа труб

После того как основа сделана, можно приступать к монтажу системы. Но сначала необходимо определить, в каком виде будут размещаться трубы. Как правильно уложить трубопровод, стоит поинтересоваться у мастера, ведь каждое помещение имеет свои особенности. Существует несколько видов размещения труб в монтажных схемах теплых водяных полов:

  • улитка или по спирали. При таком способе укладывать трубы нужно по спирали. Это самый простой способ укладки водяного пола, который под силу даже непрофессионалам. Но при таком методе обеспечивается низкая теплоотдача, появляются холодные зоны. Именно поэтому «улитка» не пользуется огромной популярностью;
  • змейка или по параллелям. Это сложный способ укладки, требующий высокого профессионализма. Он обеспечивает высокую теплоотдачу, позволяет избежать холодных зон. Для укладки «змейкой» существуют специальные маты с фиксацией расстояния шага укладки труб. Они существенно облегчают работу и позволяют равномерно разместить трубы.

Подготовка основы водяного теплого пола

Первоначально необходимо сделать в стене нишу для коллекторного шкафа. Она располагается у пола в центре стены. В шкаф подводятся трубы: подающая и возвратная. Для того чтобы обеспечить должную циркуляцию воды в конструкции теплого пола необходимо будет установить насос. На трубах оборудуются запорные вентили, для присоединения которых используются фитинги.

Распределительный коллектор нужно приобрести в магазине строительных товаров. Это труба, в которой имеется несколько патрубков для подключения контура водяного пола. Вход коллектора присоединяется к вентилю. С его обратной стороны можно сделать заглушку. Но следует учесть, что системе может потребоваться ремонт, в трубах не исключено скопление воздуха. Поэтому на выходе коллектора целесообразнее установить разветвитель. На одном его конце будет размещаться автоматический отводчик воздуха, на другом кран, при помощи которого можно будет слить воду.

После установки коллектора нужно приступить к подготовке пола. С поверхности тщательно убирается мусор и проверяется уровень. Идеально ровная поверхность для этой конструкции не требуется. Но если уклон составляет несколько сантиметров, пол придется выровнять перед созданием стяжки. В противном случае трубы будут проходить в основании разной толщины, что не позволит обеспечить равномерный прогрев полов.

На ровную поверхность укладывается гидроизоляционный слой. Он предохранит систему от влаги, которая может поступать с нижнего уровня. Обеспечить компенсацию расширения стяжки позволит демпферная лента. Ею оклеивается периметр комнаты. Ширина ленты должна быть около 15 см.

Повысить эффективность работы системы нужно при помощи исключения потерь тепла, направления теплого воздуха в комнату. Для этого прокладывается теплоизоляционный слой. Его толщина, вид материала зависят от типа напольного покрытия и расположения помещения.

  1. Если комната находится над отапливаемым помещением, можно использовать экструдированный пенополистирол толщиной 2−5 см.

  2. В помещении на первом этаже, над не отапливаемой комнатой засыпается керамзит и укладывается пенополистирол толщиной 5−10 см.
  3. Под теплый водяной пол, служащий дополнением к радиаторам достаточно проложить слой фольгированного пенофола (вспененный полиэтилен).

Поверх утеплителя укладывается армирующая металлическая сетка с шириной прутков около 5 мм. Она требуется для придания прочности бетонной стяжки. Кроме того к ней можно прикреплять трубы, не приобретая специальных крепежных элементов.

Монтажные схемы теплых водяных полов в квартире

Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.

Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.

Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор

Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.

При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.

Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола

Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.

Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.

Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа

Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.

Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия

Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.

Устройство водяного теплого пола своими руками

Технические характеристики современной системы

Система теплого пола относится к простым конструкциям. Она состоит из трубопровода и механизма смешивания теплоносителя. При монтаже теплого пола используются специальные трубы из металлопластика или полиэтилена. Как правило, укладываются они в бетонную стяжку под напольное покрытие.

Укладка водяного теплого пола может выполняться в любом помещении, осилить её можно самостоятельно. Естественно, что профессионалы выполнят монтаж быстрее, но это потребует дополнительных затрат.

Управляется система теплого пола с помощью специального узла. Современное оборудование не требует сложного управления и специального ухода. Оно способно работать длительное время, не доставляя никаких проблем. Главное – это правильная укладка при монтажных работах.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

  • В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
  • В санузлах шаг укладки должен составлять 15 см.
  • Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
  • В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
  • Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
  • Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.
