Вентиляция для газового котла в частном доме — виды и требования системы

Монтаж открытой системы дымохода, учитывая диаметр

Нормы, определяющие установку этого варианта дымоотвода для газового котла, являются следующими:

труба дымохода не должен иметь больше трех колен и не иметь множество изгибов;
материал, используемый для конструкции, обязательно должен быть негорючим;
очень важно оснастить дымоотвод теплоизоляцией, чтобы снизить количество появляющегося в ней конденсата;
на участке трубы следует орудовать специальное отверстие с заслонкой, необходимое для периодической чистки системы;
еще одно отверстие должно служить для сбора конденсата;
высота дымохода газового котла, а также его диаметр должны соответствовать параметрам, указанным в инструкции к оборудованию;
расположение открытого дымохода должно быть строго вертикальным, при этом максимально допустимое отклонение – 30°;
чтобы предотвратить попадание внутрь трубы различного мусора извне и осадков, на ее конце требуется оборудовать специальный защитный конусовидный зонтик;
минимальная высота трубы над коньком двускатной крыши должна составлять 0,5 м. В том случае, если кровля является плоской, то это расстояние должно увеличиться до не менее двух метров.

В качестве теплоизоляции для вертикального дымохода следует использовать устойчивые к огню материалы, такие, как, например:

  • кирпич;
  • асбестоцемент;
  • раствор на основе извести.

Возвести систему открытого дымохода можно одни из следующих способов:

  1. Кирпичный дымоход . Этот материал широко используется для различных построек, однако конкретно для такой системы он подходит меньше всего ввиду того, что продукты сгорания негативно влияют на целостность кирпичной кладки, что неизбежно сокращает эксплуатационный срок всей конструкции.
  2. Дымоход из стальных листов . Такой материал прекрасно подойдет не только для внешней, но и для внутренней отделки стенок трубы дымоотвода.
  3. Листы алюминия не популярнее, чем сталь . Ими также можно оборудовать внутреннее пространство системы.
  4. Трубы эмалированного типа . Зачастую подобный материал уже имеет встроенную теплоизоляцию, поэтому в том случае, если использовать его в качестве основного, то дополнительно утеплять дымоход не придется.

Разновидности вентиляции для работы газонагревательного оборудования

Конвекция может быть естественной и принудительной. Самопроизвольный приток воздуха обеспечивается наличием окон, форточек, дверных проемов и вытяжного короба, выход которого монтируется в помещении с котлом.

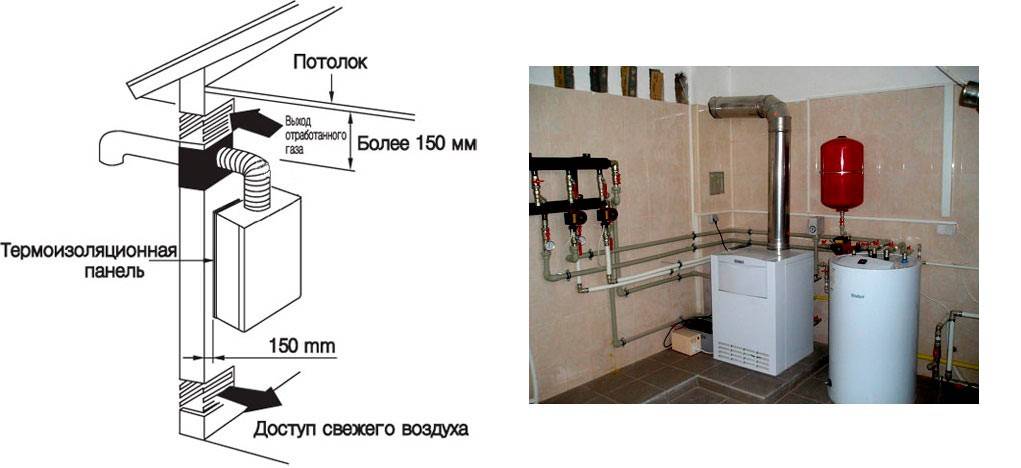

Система естественной вентиляции состоит из воздуховода, который соединяет отводы из кухни, котельной и ванной с трубой на крыше. Ширина короба не вычисляется, а подбирается по СНиПам, т.к. для точного расчета необходимо учитывать направление и скорость ветра, атмосферное давление и другие параметры. Газовый котел 30 кВт должен иметь воздуховод шириной 150 мм, при 100 кВт – 230 мм.

Вытяжка монтируется непосредственно над устройством, а трубопровод – за топливной камерой.

Для расчета параметров нагнетателя нужно умножить объем помещения на коэффициенты потерь и смены воздуха. Затраты на сопротивление при прохождении дымохода составляют около 40%, поэтому при параметрах комнаты 4х2х2,2 м мощность вентилятора должна составить не менее 74 м³/ч.

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

  • Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

  • Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход  — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много

Потому установка на выходе тройника и конденсатосборника обязательна

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

  • газовое котловое оборудование;
  • отвод коаксиальный углового типа;
  • прямой коаксиальный трубопровод;
  • отводчик скапливающегося конденсата;
  • фильтрующая система и защитная решётка;
  • наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

  • разметка отверстия в соответствии с диаметром трубы;
  • высверливание отверстия согласно выполненной разметке;
  • монтаж трубы вентиляции через отверстие с небольшим уклоном;
  • заполнение всех образовавшихся пустот при помощи монтажной пены;
  • установка специальной заслонки для регулирования скорости движения воздуха.
  • монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

  • разметка местоположения вентиляционного канала согласно диаметру трубы;
  • пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
  • фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
  • подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

  • потолки высотой не менее 220 см;
  • наличие вентиляционного проема или окна с вентилятором;
  • зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

  • впотолка более 2 м 20 см;
  • наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
  • под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

  • с фильтрацией и рециркуляцией воздуха;
  • с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

  • оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
  • настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
  • вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм
24120
30130
40170
60190
80220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

Воздух подается в котельную через специальные каналы или отверстия.Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2, если тяга производится снаружи.Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) — для его очистки.Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

Отдельное строение.Пристройка к дому.Встроенное внутри дома помещение.В помещениях дома, например, на кухне.Система на чердаке.Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

Требования к помещению котельной:

площадь пола не ниже 15 м2;высота помещения от 2,2 м;наличие окна площадью 3 см2 на 1 м3 объема котельной;окно должно открываться или иметь форточку.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается. Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
  • Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
  • Двери должны открываться наружу.
  • В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
  • Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
  • Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123. Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
  • Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой. Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема. Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
  • Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
  • Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

  1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
  2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
  3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

  1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
  2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
  3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Роль вентиляции в помещении с газовым котлом

Сгорание топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжелыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счет подачи свежего воздуха из внешнего пространства и удаления загрязненного.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
