Насосная станция для колодца: варианты устройства систем

Насосная станция

Она может обеспечить подачу воды с избыточным напором из:

  • Открытого водоема;
  • Неглубокой скважины;
  • Колодца;
  • Емкости.

Устройство и характеристики

Интересующее нас насосное оборудование для водоснабжения дома представляет собой комплект из собственно насоса (центробежного, с сухим ротором), мембранного гидроаккумулятора и реле давления. Реле позволяет задать давления включения и выключения насоса (типично 1-2 и 3-4,5 кгс/см2).

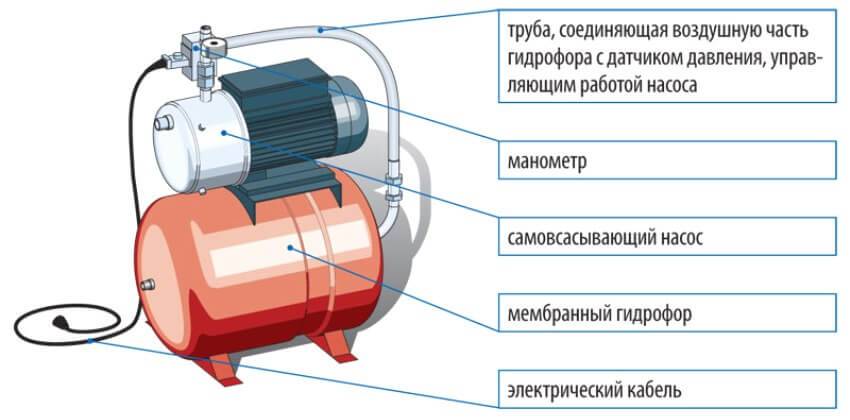

Знакомьтесь: насосная станция

Манометр показывает давление при полностью накачанном гидроаккумуляторе

Типичная мощность насоса для водоснабжения дома — от 600 до 2000 ватт, емкость мембранного бачка — 20-80 литров. В доме автора за резервное водоснабжение с подачей воды из 500-литровой емкости отвечает станция мощностью 0,6 кВт с 20-литровым бачком и производительностью 50 л/мин, чего вполне достаточно для бытовых нужд.

Характеристики насосной станции

Как и любой поверхностный насос, типичная недорогая насосная станция всасывает воду с глубины до 8-9 метров. Однако насосы для системы водоснабжения дома с внешним эжектором обходят это ограничение: они используют для всасывания воды с глубины до 15-25 метров эффект Бернулли (падение гидростатического давления по мере роста скорости потока газа или жидкости).

Внешний эжектор позволяет поверхностному насосу поднимать воду с глубины до 25 метров

Схема подключения

Схема и набор вспомогательного оборудования определяется функциями насосной станции.

Если она используется для водоснабжения из скважины, открытого водоема  или колодца, выходной патрубок подключается непосредственно к вводу водоснабжения. Всасывающий патрубок соединяется с армированной трубой, которая заканчивается обратным клапаном и механическим фильтром.

Водоснабжение насосной станцией

Резервное водоснабжение дома насосами реализуется несколько сложнее. В этом случае нам нужно обеспечить автоматическое переключение источника водоснабжения с магистрального водопровода на емкость и обратно.

Схема резервного водоснабжения из накопительного бака

Именно такая схема реализована автором в своем доме.

Резервная система водоснабжения в доме автора

Несколько комментариев к ней:

За наполнение бака отвечает обычный поплавковый клапан для бачка унитаза. Через него 500-литровая емкость наполняется примерно за полчаса;

Заливной клапан в баке

  • Нижняя врезка в емкость и труба между ней и насосом должна иметь как минимум такой же диаметр, как у всасывающего патрубка станции;
  • Между баком и насосом монтируется обратный клапан. Без него насос будет запускаться сразу после выключения: вода из гидроаккумулятора станет вытесняться воздухом обратно в емкость;

Обратный клапан перед всасывающим патрубком насоса

Второй обратный клапан устанавливается на вводе воды после врезки для поплавкового клапана.

В ввод водоснабжения сразу после счетчика врезана подводка к заливному клапану

Его функция — исключить сброс воды в магистральный водопровод при работе насосной станции;

Без этого клапана подающаяся насосом вода будет вытекать в магистральный водопровод

Редуктор давления на вводе воды в дом

Давление в гидроаккумуляторе должно быть чуть ниже давления запуска насоса. Стравить воздух из мембранного бака можно через ниппель, скрытый крышкой (пластиковой или металлической); тот же ниппель используется для накачки воздуха компрессором или ручным насосом.

Ниппель для накачки гидроаккумулятора

Автоматическое реле настраивается парой винтов в его корпусе: большой отвечает за абсолютное значение давлений запуска и отключения, малый — за разницу между ними.

Реле давления…

… и его настройка

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Лучшие насосные станции в соотношении цена – качество

Тем, кто не готов тратить большие деньги на обустройство водоснабжения, но планирует сделать надёжную и эффективную систему, стоит рассмотреть насосы из этого раздела.

АКВАРОБОТ М 5-15В (245 Вт)

Модель АКВАРОБОТ М 5-15В (245 Вт)
Мне нравитсяНе нравится

Компактная вертикальная модель погружного типа позиционируется как одна из самых востребованных на рынке. Она предназначена для чистой воды температурой до 35 градусов тепла. Производитель допускает в воде наличие примесей в виде песка, но указывает, что такая жидкость способна быстро вывести насос из строя.

Характеристики:

  • производительность чуть выше 1,5 кубов;
  • напор до 75 метров;
  • бак на 5 литров.

Плюсы и минусы

минимум вибраций;
тихая работа;
доступная цена;
простейшая система установки.

низкое качество;
редко бывает в наличии.

Цена прибора – 5500 рублей.

СОЮЗ НГС-9742ВС (420 Вт)

Центробежный насос СОЮЗ НГС-9742ВС (420 Вт)
Мне нравитсяНе нравится

Центробежный насос российского производства предназначен для организации полива на даче и выполнения других простейших задач по обеспечению водой. Он способен поднимать воду с глубины в 8 метров, что делает его подходящим для установки в скважинах.

Характеристики:

  • бак на 2 литра;
  • производительность 33 литра в минуту;
  • напор в 28 литров.

Плюсы и минусы

защита от сухого хода;
чугунный корпус;
доступная цена;
долгий срок службы;
низкий уровень шума.

отсутствие эжектора;
слабоват

Стоимость устройства – 5000 рублей.

Кратон AWP-02

Горизонтальна станция Кратон AWP-02
Мне нравитсяНе нравится

Горизонтальна станция поверхностного типа рассчитана на чистую воду. Её максимальная температура не должна превышать 35 градусов по Цельсию. Производитель указывает, что устройство способно поднимать воду с глубины в 8 метров.

Характеристики:

  • напор в 22 метра;
  • производительность около 2 кубометров;
  • вес 10 килограммов.

Плюсы и минусы

низкая стоимость;
тихая работа;
надёжность;
простые настройки.

отсутствие манометра;
небольшой гарантийный срок.

Цена модели – 4900 рублей.

ELITECH САВ 400В/19 (400 Вт)

Поверхностная станция ELITECH САВ 400В/19 (400 Вт)
Мне нравитсяНе нравится

Поверхностная станция горизонтального типа широко востребована на рынке. Она предназначена для чистой воды температурой не выше 35 градусов выше нуля. Устройство весит около 11 килограммов, производитель даёт на него гарантию в один год. Максимальная глубина забора воды установлена в рамках 8 метров.

Характеристики:

  • вместительный бак – почти в 20 литров;
  • производительность 2,5 кубов;
  • напор в 35 метров.

Плюсы и минусы

чугунный корпус;
длинный сетевой шнур;
оптимальная стоимость;
держит стабильное давление.

не выносит даже малейших примесей;
сложный первый запуск.

Стоит прибор около 7 000 рублей.

JEMIX ATQB-60 (370 Вт)

Компактная JEMIX ATQB-60 (370 Вт)
Мне нравитсяНе нравится

Компактная и простая станция, которая способна поднимать воду с высоты до пяти метров. Она устанавливается на поверхности и не требует особенного обслуживания – при правильной эксплуатации модель прослужит более 10 лет. Устройство предназначено для чистой воды и может работать при температуре до 40 градусов выше нуля.

Характеристики:

  • производительность около 2 кубометров в час;
  • наличие защиты от перегрева;
  • указанный производителем напор – 32 метра.

Плюсы и минусы

доступная цена;
хороший напор;
тихая работа;
лёгкое подключение;
регулятор давления.

накопитель всего на 2 литра;
частое включение;
одна точка водозабора.

Стоимость модели – 8 000 рублей.

АКВАРОБОТ М 24-25Н (245 Вт)

Модель АКВАРОБОТ М 24-25Н (245 Вт)
Мне нравитсяНе нравится

Компактная вертикальная модель погружного типа позиционируется как идеальная для обеспечения водой небольшого частного дома. Глубина всасывания не превышает 3 метров, подходящий диаметр скважины – 10 см.  Модель предназначена для чистой воды температурой до 35 градусов тепла. Производитель допускает в воде наличие примесей в виде песка, но указывает, что такая жидкость способна быстро вывести насос из строя.

Характеристики:

  • производительность чуть выше 1,5 кубов;
  • напор до 75 метров;
  • бак на 24 литра.

Плюсы и минусы

минимум вибраций;
тихая работа;
защита от перегрева;
доступная цена;
простейшая система установки.

низкое качество некоторых элементов;
редко бывает в наличии.

Цена прибора – 7300 рублей.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Конструктивные особенности и принцип работы

Поэтому для загородного домохозяйства оптимальный вариант – устройство автономного водоснабжения на базе насосной станции, которая состоит из следующих обязательных элементов:

  • насоса;
  • гидроаккумулятора;
  • блока для автоматического управления работой станции.

Кроме того, при комплектовании оборудования стоит обратить внимание на наличие обратного клапана – устройства, препятствующего оттоку воды и препятствующего образованию воздушных пробок. Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.

Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.

Важными элементами насосной станции можно считать наличие защиты от «сухого хода» – специального реле, исключающего запуск насоса при недостаточном уровне или отсутствии воды, и манометра, регулирующего и контролирующего уровень давления в системе.

Принцип работы насосной станции основан на цикличности:

  • после запуска насоса происходит подача воды в гидроаккумулятор до полного заполнения;
  • работой насоса при этом управляет реле давления, которое после достижения предельных параметров производит отключение;
  • подача воды к точкам водоразбора происходит непосредственно из накопительной емкости, поэтому, когда уровень воды снижается, а, соответственно, понижается и давление, в работу снова включается насос и компенсирует расход.

Таким образом, в системе водоснабжения дома постоянно будет поддерживаться давление на нужном уровне, что позволяет одновременно использовать несколько точек водоразбора. И даже в том случае, если происходит аварийное выключение электроподачи, дом всегда будет обеспечен резервным запасом воды, объем которого совпадает с объемом гидробака.

Важные моменты в обслуживании и эксплуатации

Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:

Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.. Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть

Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.

Необходимо придерживаться следующих правил и рекомендаций по эксплуатации установки:

  1. Один раз в 30 дней проверять давление в системе.
  2. Проверять давление перед запуском после длительной паузы.
  3. Периодически чистить фильтр грубой очистки, опущенный непосредственно в источник.
  4. Система должна быть установлена в сухом и теплом месте, защищенном от мороза и влаги.
  5. Проложенный трубопровод должен быть утеплен и защищен от промерзания.
  6. Если установка не будет эксплуатироваться в зимнее время, то с системы следует полностью слить воду.

Схема работы, элементы

Вот как работает насосная станция по порядку движения воды:

  • водозабор с грубым сетчатым фильтром. Это труба, опущенная на дно скважины, конец которой работает на всос
  • обратный клапан. Расположен на том же конце. Он исключает обратную течь при понижении давления или выключении помпы
  • сегмент трубы от водозабора до помпы или до гидробака – всасывающая магистраль
  • поверхностный или погружной электронасос выкачивает жидкость, а также создает необходимое давление в трубопроводе, что обеспечивает доставку ресурса к кранам. Чаще всего используется насос первого типа. Используют также любые другие агрегаты – это зависит от параметров колодца, потребностей владельца. Вместе с ними монтируют мембранный бак. Систему размещают на цокольных, первых этажах, в приямке
  • повысительная насосная станция, а точнее ее накопительный бак оснащается манометрами, реле давления, автоматизирующими циклы включения/выключения при критических показателях

В некоторых случаях насосная станция для скважины имеет дополнительные резервуары, накопители, необходимые для запаса и подачи воды.

Элементы

Заводская гидравлическая насосная станция имеет отличия от саморобных. Ее детали уже подогнаны друг под друга, оснащаются системой автоматики для управления.

Независимо от того, погружная или поверхностная насосная станция схема работы схожая. Составляющие всей системы водоподачи такие:

  • помпа
  • гидроаккумулятор с манометром, реле давления
  • соединительная арматура
  • всасывающая труба с обратным клапаном, сетчатым фильтром
  • магистраль из труб к точкам потребления

Первые три пункта – это основное оборудование, это собственно и есть насосная станция. Остальные относятся больше к водопроводу. Рассматриваем их вместе для того, чтобы иметь полное представление о том, что такое насосная станция.

Некоторые элементы управления могут быть размещены на самом нагнетателе. Основные части располагаются вместе или на отдалении друг от друга согласно конструктивным особенностям.

Шланг для всасывания допускается использовать без фильтра, клапанов, если заводской комплект их уже имеет.

Чем больше накопительная емкость, тем лучше, так как насос будет реже включаться, сохраняя свой ресурс. Устройство насосная станция имеет компактное, для ее установки нет необходимости в бетонировании площадки. Но из-за создаваемого гула, для удобства обслуживания ее монтируют на первых этажах.

Идеальное место, где монтируется насосная станция в частном доме – подвал или цоколь. Кессон, приямок – неплохой вариант, причем гидробак можно установить отдельно в доме. Оборудуют также специальные павильоны на участке.

Готовые комплекты

Гидравлическая насосная станция продается уже готовыми комплектами. Они состоят из соединяемых в сборно-разборную конструкцию (блок) мембранной установки, части с управляющей автоматикой, электронасоса. Стандартно изделие оснащается центробежной поверхностной помпой. Одновременно, погружная насосная станция популярная наравне с другими типами. Систему также собирают и своими руками с отдельных частей, но заводское оборудование уже налажено, имеет гарантию, а также дешевле.

Собранная типичная готовая к работе поверхностная насосная станция выглядит как гидроаккумулятор, сверху которого на специальной раме крепится насос. Таким образом, механизмы составляют цельную комфортную для обслуживания конструкцию.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Высота всасывания насосных станций

Вода открытых водоемов вблизи ее поверхности находится под действием атмосферного давления, величина которого выраженная в метрах водяного столба. равна 10 м (1 ат = 10 м вод.ст.). Даже если предположить, что внутри рабочей камеры центробежного насоса (вблизи оси) возникает абсолютный вакуум (это разумеется не так!), то разность  давлений между местом водозабора и насосом не превысит 1 ат. Получается, что высота 10 м от уровня оси насоса – это теоретический предел подъема (самовсасывания) жидкости таким насосом.

Станции Aquario с центробежными насосами характеризуются максимальной высотой всасывания 8 м, складывающейся из высоты оси насоса над поверхностью 0,5 м и глубины залегания воды 7,5 м.  Высота всасывания вихревого агрегата поменьше, не более 7 м (рекомендуется использовать при глубинах залегания воды до 5 м).

Высота всасывания типового центробежного насоса.

Высоту самовсасывания центробежного агрегата можно поднять, используя встроенный эжектор. Это дополнительный, т.наз. струйный насос, размещаемый внутри рабочей камеры основного механизма, повышая его самовсасывающую способность. Станции Aquario, оснащенные  насосами со встроенным эжектором, имеют высоту всасывания 9 м.

Эжектор (самодельный/покупной) можно разместить вне насоса,  опустив его внутрь водоема к месту водозабора. При этом от насоса станции к водозабору подходят два трубопровода, образующие циркуляционное кольцо, включающее основной агрегат и эжектор. Небольшая часть забираемой воды непрерывно циркулирует по кольцу, создавая внутри эжектора за счет специально созданной формы потока область высокого давления на выходе, и область низкого давления перед боковым всасывающим патрубком, через который внутрь корпуса устройства непрерывно добавляется основной поток воды, суммирующийся с небольшим потоком циркуляции. Таким способом высоту всасывания можно поднять до 10-15 м и более (правда ценой некоторого снижения кпд станции).

Схема подключения внешнего эжектора.

Пуск станции в эксплуатацию и тестирование

С первым пуском станции после монтажа или длительного простоя не должно быть никаких проблем. Это простая процедура, которая призвана заполнить систему водой еще до ее подсоединения к сети.

На самом насосе предусмотрена специальная пробка, которую надо отвернуть. В открывшееся отверстие устанавливают воронку, а через нее в дальнейшем и заполняется система.

Вода должна заполнить и питающую трубу, и гидроаккумулятор. Но в этом объеме не должно оставаться воздушных пузырьков. Жидкость следует заливать только до уровня горловины пробки.

Для проверки давления используется автомобильный манометр. Если никаких отклонений нет, можно считать, что система готова к запуску.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
