Практичные насосные станции для скважин

Центробежные погружные насосы

Центробежные насосы устанавливаются для забора воды из скважин в большинстве случаев. Такие устройства имеют цилиндрический корпус, внутри которого размещается электропривод. На оси ротора мотора монтируется крыльчатая турбина, работающая в специально оборудованной для нее камере. Эта турбина изготовлена в форме улитки, устройство подающего патрубка расположено в центре, а выходного – по краям.

Ускоренное вращение турбины способствует образованию центробежной силы, отбрасывающей в сторону выходного патрубка поступающую воду под давлением. В результате образуется большая разница в показателях давления. На участке ближе к валу возникает разряжение, а по краям лопастей повышается давление. Таким образом из подающего патрубка в процессе вращения турбины постоянно поступает вода, а на выходе из насоса воздается необходимый напор воды.

Такой принцип функционирования применяется для большей части поверхностных центробежных насосов. Но в таких устройствах необходимые показатели выходного давления зачастую обеспечиваются посредством увеличения размеров рабочей камеры. В скважинных насосах габариты рабочей камеры должны быть ограничиваться с учетом диаметра пробуренного отверстия. Поэтому задача повышения давления может быть решена другим способом. На одной оси устанавливаются несколько рабочих камер с турбинами. Напор воды, нагнетаемый предыдущими камерами, является опорой для каждой следующей. В результате показатель давления образуется из общего усилия установленных рабочих колес.

Количество установленных камер на центробежном насосе для скважины может отличаться в зависимости от глубины, на которую он будет устанавливаться, а также с учетом потребностей домовладельца.

Такая схема полностью оправдывает себя, поскольку центробежные насосы в перспективе способны забирать воду с достаточно большой глубины.

Какие бывают виды?

Водяные аппараты делят на две категории:

  1. Погружные.
  2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

РучныеЭффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
СамовсасывающиеСамовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
ЭжекторныеЕсли глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

ЦентробежныеЦентробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
ВибрационныеПогружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
ВинтовыеГлубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
ВихревыеВихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Как установить насос в скважину

Установка погружного насоса любого типа заключается в полном погружении его в воду. Практически каждый агрегат дополняется специальным поплавком, который значительно упрощает процесс монтажа. Благодаря данному дополнению уровень насоса держится на высоте от 2 до 3 м.

Итак, процесс установки состоит из следующих этапов:

  1. Проверить на работоспособность агрегат и обследовать все его контакты;
  2. Осмотреть скважину на отсутствие дефектов;
  3. Произвести монтаж обратного клапана на агрегат;
  4. Произвести осмотр кабеля и шланга по всей длине на предмет повреждений и обрывов;
  5. Выполнить подсоединение к насосу шланга и кабеля, сделать плотные соединения с помощью специальных хомутов;
  6. Крепко закрепить на агрегате трос, предназначенный для страховки;
  7. Не торопясь и с предельной аккуратностью опустить насос до полного погружения в воду;
  8. Проверить работу системы.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Ключевые особенности насосов для скважин

Ключевым отличием насосов для скважин считают материал. Чаще всего встречаются модели из стали и пластика. Это антикоррозийные материалы, защищающие поверхность от деформации и повреждения. Для всех скважинных насосов делают петлю. С ее помощью к оборудованию крепят трос. Он позволяет погружать насосы на дно водоема и при необходимости поднимать наружу. В насосах устанавливают фильтр для очищения поступающей воды из скважины.

Среди насосов для воды по устройству различают центробежные и вибрационные модели. Центробежные насосы для перекачивания воды имеют внутренний механизм для всасывания жидкости. Это происходит за счет вращающихся рабочих колес, захватывающий объемы воды. Существует классификация по ступеням, которая определяет количество рабочих колес в системе.

Силу струи в центробежном насосе зависит от работы предыдущего колеса. Это беспрерывный динамичный процесс, который обеспечивает высокие показатели напора насосов. Центробежные системы ценятся отличными показателями производительности. Эксплуатационный срок зависит от правильности использования устройства. Он достигает 5-ти лет. Вам не придется регулярно обслуживать центробежные насосы, применяя их для любых источников. Стоят они на порядок дороже вибрационных, но их покупка оправдана за счет достойных технических параметров.

В вибрационных моделях работа обеспечивается за счет электромагнита и вибратора. В результате колебаний вибратора происходит движение поршня. Это продуцирует всасывание определенного объема воды из скважины. Выталкивается жидкость через поршень. Для вибрационных насосов характерна более низкая цена. Они подходят для небольших нагрузок, поскольку имеют ограниченную производительность. Чаще всего вибрационный насос применяют для полива участков.

Виды насосов отличаются максимальным напором. Некоторые модели способны поднимать воды с глубины до 100 метров. При выборе насосов для установки в скважинах исследуется и качество воды в источнике. Она не должна быть загрязненная и с превышающим количеством примесей по стандартам оборудования. В описании насосов указывают максимальное количество твердых частиц в жидкости. Игнорирование этого показателя обернется выходом из строя агрегата или снижением его производительности.

Если вы намерены купить насос для скважинного колодца до появления источника воды, обсудите с проектировщиками его точные замеры и диаметр трубы. Параметры должны быть сопоставимы.

Для какой скважины какой насос нужен

При этом берут во внимание следующие показатели:

  1. Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
  2. Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
  3. Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
  4. Глубина скважины до отметки основания дна.
  5. Диаметр обсадной трубы.

Получить такие характеристики можно 2 способами:

  1. На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
  2. Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.

Учет характеристик скважины

Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.

Для этого потребуется:

  • длинная веревка (длина должна быть соизмерима с глубиной скважины);
  • груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
  • рулетка.

Замер статического уровня

За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.

Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.

Замер динамического уровня

Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.

Разность между статическим и динамическим уровнями является производительностью скважины

Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется

При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.

Определение дебита

Для определения дебита скважины потребуется:

  • насос;
  • таймер;
  • большая емкость для воды из скважины (бак, бочка, ванна) — единственное требование заключается в том, чтобы знать объем данного резервуара.

В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.

Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.

Разбор нюансов

Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.

Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.

Еще один важный критерий, по которому выбирают типы скважинных насосов, — ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.

Каким маркам отдать предпочтение

При выборе конкретной марки насоса для скважины, обращайте внимание на две вещи. Первая — количество положительных и отрицательных отзывов. Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают

Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок

Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают. Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок.

Выбрать насос для скважины непросто

Второе, на что надо обратить внимание — на наличие в вашем регионе сервисных центров и гарантийных мастерских. Чтобы при возникновении проблемы ее можно было быстро и просто решить, а не ехать за тридевять земель

Это тоже очень важно

Это тоже очень важно

На что обращать внимание (кроме технических характеристик)? На присутствие и количество степеней защиты. Хорошее (и дорогое) оборудование может иметь следующие встроенные механизмы:

  • защита от сухого хода (отключение при отсутствии воды);
  • защита от перегрузок и электрических разрядов (от перегрева);
  • система очистки от песка;
  • от утечек воды (обратный клапан, вот его можно поставить без проблем дополнительно).

Из этого перечня очень желательно чтобы насос для скважины имел защиту от сухого хода и перегрузок. Это базовые вещи, которые продлевают срок жизни агрегата. Очистка от песка, конечно, хороша, но оборудование совсем дорогое. А обратный клапан можно поставить сразу на выходе насоса на всасывающий шланг (трубу).

Марки насосов, которые считаются лучшими

Мнение специалистов не всегда совпадает с мнением пользователей, но к ним тоже прислушиваться стоит. Рекомендуют они в основном, дорогие марки, но не просто так, а потому что они действительно хорошо работают. Итак, вот перечень фирм, которым доверяют профи:

  • Водолей. При относительно невысокой цене вполне приличное качество.
  • Джилекс. Нормально работают — около 5-6 лет — при правильном подборе параметров.
  • Поток. Китайско-российские, но работают нормально.
  • Aquario (Акварио). Нормальное качество за не очень большие деньги.
  • Grundfos (Грундфос). Лидер по качеству, но и по ценам тоже.
  • DAB. Достойные конкуренты для Грундфоса при более низких ценах.
  • ESPA. Хорошее качество. Проблемы могут быть с обслуживанием — не во всех регионах есть сервисные центры.
  • Willo (Вилло). Еще один из лидеров рынка. Хорошее качество при более-менее приличных ценах.
  • ZDS. Эти насосы для скважин проявили себя хорошо. На них производитель дает 2 года безусловной гарантии — замена при поломке по любой причине.
  • Acua. Вся гидравлическая часть из нержавейки, но размеры этих насосов не подходят для большинства скважин.
  • Водомет серии Проф. Вполне достойное качество, но ремонтировать только в сервисном центре.

Это более-менее полный список марок, которые рекомендуют профессионалы.

Как пользоваться, советы по эксплуатации

Для начала работы собранную систему нужно просто подключить к питанию и настроить ГА.

Вся основная настройка системы связанна с гидробаком. Для стандартного дома на два – три этажа показатель отключения (нижний) на реле давления выставляют на 1,4 – 2 бар. Стандартно значение включения около 3 бар. Если дом большой и ГА обладает соответствующими возможностями, его можно выставить и на большее значение.

Необходимые настройки определяют опытным путем: включают аппарат, наблюдая за напором в кранах, частотой его выключения. Если нижняя граница слишком низкая, то вода не сможет достичь точек потребления, напор будет слабым.

Следует учесть, что даже в двухэтажном доме могут понадобиться настройки как для трехэтажного здания, если в нем есть много активных точек водозабора.

Гидравлическая насосная станция настраивается путем подкручивания пружин на реле давления ГА. Крутить надо очень медленно, так как они весьма чувствительные: оборот на несколько миллиметров может добавить 1 бар.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

  • 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
  • 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
  • 3 поколение: имеет расширенные функции, с точным контролем работы.

Кабель

Кабель для скважинного насоса должен соответствовать следующему:

  1. Работать при долгом пребывании в воде.
  2. Не быть инертным.

Он может быть трехжильным и четырехжильным, в зависимости от типа двигателя

Особое внимание уделяется качеству изоляции и сечению кабеля. Можно смотреть рекомендации производителя в паспорте к агрегату

Как подключить глубинный аппарат к автоматике

Существует 2 схемы установки реле давления для глубинного устройства:

  1. Оно крепится к трубопроводу посредством тройников с переходящим штуцером.
  2. На гидроаккумулятор устанавливается штуцер с пятью выходами на манометр, реле, трубопровод всасывающий и подающий, гидроаккумулятор.

Вторая схема подключения позволит организовать полную автономию.

Водоотведение загрязненных вод

Осуществляется погружными и насосами.
Они перекачивают сточные воды производственных предриятий, автомоек, животноводческих ферм, из бассейнов, сточных ям, подвалов, затопленных помещений, резервуаров или емкостей, от стиральных и посудомоечных машин.

Дренажные насосы

Выпускаются и применяются для перекачки как чистой воды, так и загрязненных жидкостей. Конструктивно они представляют собой одноступенчатые насосы вертикального исполнения.

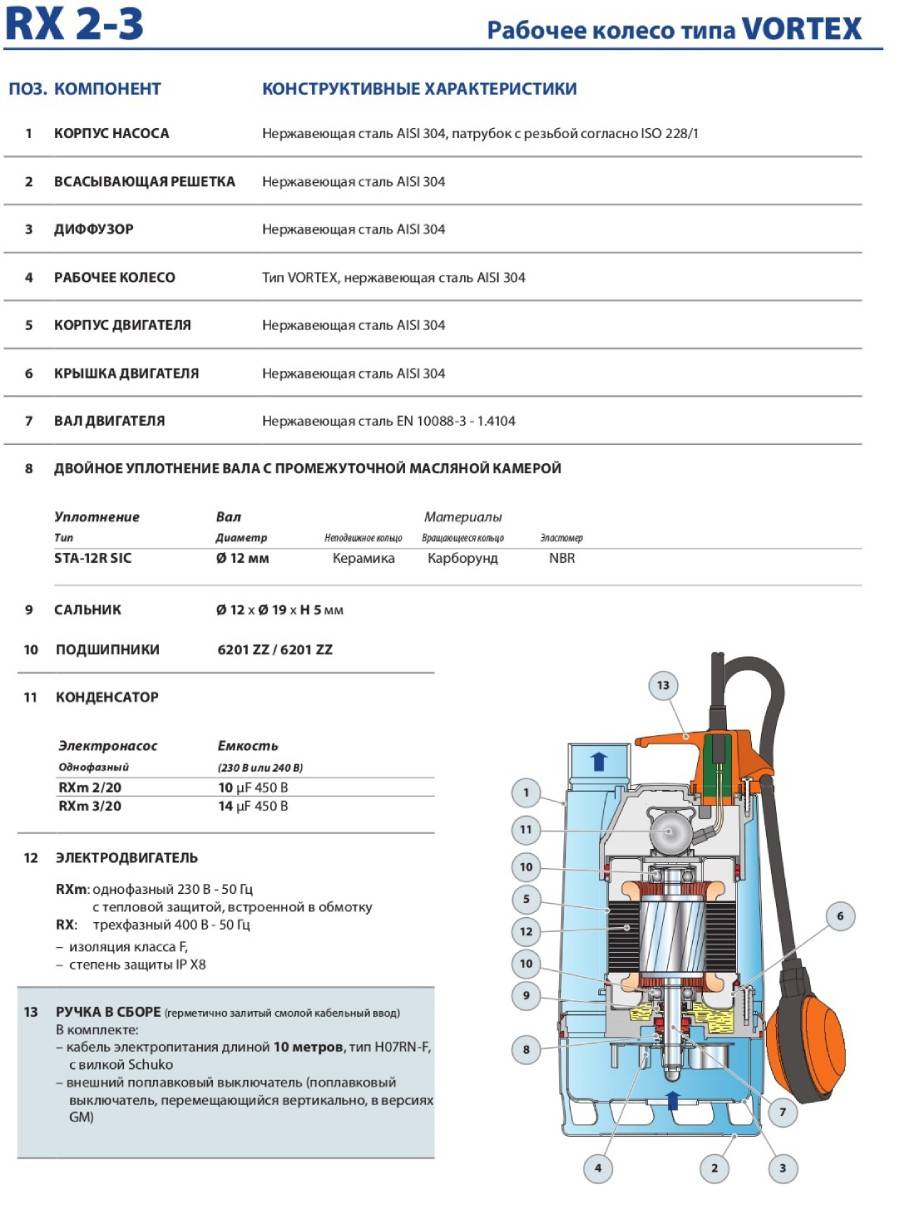

Для примера, ниже – чертёж дренажного насоса Pedrollo Vortex RX 2-3.

Их отличительной особенностью является значительная ширина проходных сечений проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости. Они также относятся к группе погружных.
Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:
– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;

Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости.

В приведенных ниже рисунках эта величина условно определена в 3-5 метра.
С учетом этого ограничения есть разные способы их установки:
– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;


Установка дренажного насоса на дно неглубокого водоёма. Глубина погружения
не более 3 метра

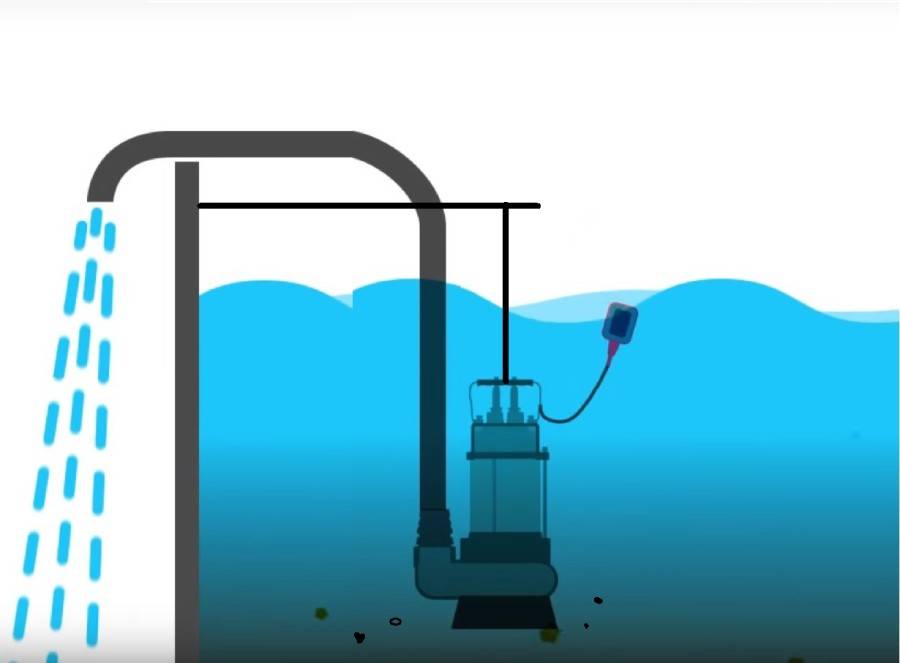

– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;


Дренажный насос, подвешиваемый на фиксированном расстоянии от дна. Глубина водоёма не более 3 метров

– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.


Осушение глубокого водоёма. Установка дренажного насоса
на плавучую опору – плот

Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)

Фекальные насосы

Фекальные насосы конструктивно аналогичны дренажным, но рассчитываются на более тяжелые условия работы по сравнению с ними и
в состоянии перекачивать вязкие среды с достаточно крупными твердыми включениями.
Они также могут снабжаться измельчителями для возможности работы с сильно загрязненными жидкостями.


Фекальный насос, установленный на дно

Расчет колодезного насоса для водоснабжения дома

При расчете колодезного электронасоса для постоянного водоснабжения индивидуального дома основными результатами полученных вычислений являются высота водного столба и объем перекачиваемой жидкости. Исходными данными служат предполагаемые или рассчитанные объемы водопотребления по таблицам или при помощи онлайн калькуляторов.

Объем потребления

Существуют два основных метода подсчета потребляемого объема воды: первый состоит в вычислении водопотребления каждым проживающим, второй заключается в подсчете общего расхода воды сантехническими приборами. В том и другом случае используют таблицы или онлайн калькуляторы. Показатель среднесуточного потребления воды одним человеком является более значимым в расчетах способности источника поддерживать статический уровень воды при постоянном водопотреблении с определенным объемом.

Основной задачей электронасоса является достаточное наполнение магистрали водой при одновременном включении максимального количества сантехнических приборов, которое может быть использовано проживающими с учетом работающей бытовой техники (стиральной и посудомоечной машин).

Поэтому, когда по таблицам подсчитывают и складывают водопотребление всех сантехнических приборов, это не совсем верно – для удобства индивидуальный жилой дом может содержать несколько санитарных узлов, избыточное количество душевых кабин и ванн, которыми хозяева редко пользуются. Если данная сантехника учитывается при расчетах общего водопотребления, результатом будут избыточные параметры пропускной способности приобретаемого насоса – это приведет к перерасходу электроэнергии и неоправданным финансовым затратам.

Для расчета максимального объема водопотребления в единицу времени семьей из трех человек, проживающих в индивидуальном жилом доме, можно воспользоваться онлайн калькулятором или произвести несложные вычисления вручную. Если взять три источника с наибольшим расходом воды и добавить небольшой объем от бытовой техники (в таблицах указаны значения, которые не следует принимать в расчет – потребление техникой воды не происходит в постоянном режиме), то в результате простых расчетов вручную получим пиковое потребление воды на семью из 3 человек – 2,5 м.куб./ч. Показатель получен при использовании наиболее водоемкого сантехнического оборудования – ванной, при отсутствии таких удобств вполне достаточно подачи воды объемом 2 м.куб./ч.

Рис. 13 Таблица потребления воды сантехническими приборами

Напор

При расчете напора используется формула, приведенная выше для организации полива (Н = Нв + Нг + Нп + Нд), вычисления проводятся по той же методике, основная проблема – расчет гидравлического сопротивления, точнее той части напора, которое понадобится на преодоление участков сопротивления труб.

Также существует таблицы с учетом сопротивлений фитингов, кранов, отводов, тройников и прочих деталей сантехнической арматуры. По онлайн-калькуляторам можно рассчитать гидравлическое сопротивление трубопроводной магистрали заданной длины в зависимости от материала ее изготовления и диаметра. Если магистраль сделана из гидравлически гладких труб ПНД диаметром более 1 дюйма и собрана в соответствии со стандартными нормативами, ее гидравлическое сопротивление можно принять равным 20% от всей длины линии.

К примеру, рассчитаем напорные характеристики погружного насоса, установленного на глубину 10 м, расстояние до дома при этом составляет 50 метров, длина линии в доме 50 метров, 5 метров высота подъема от подвала на второй этаж, наивысшее давление в системе 3 бара. Аналогично рассмотренной выше методике получаем результат:

Н = 10 + (5 + 5) + 5 + 115 х 20 / 100 + 30 = 78 (м.)

По графику напорных характеристик определяем подходящий электронасос, выбор устройства бренда Джилекс для решения поставленных задач нам не подойдет (объем подачи 2,5 м.куб./ч. соответствует 41,6 л./м.)., поэтому его мы не рассматриваем. Соответствующая модель SQ-2-85 есть в линейке оборудования Grundfos (рис. 14, точка 5), с помощью которой можно сделать водопровод с рассчитанными параметрами.

Рис. 14 Напорные характеристики Grundfos

Что следует учесть при выборе глубинного насоса для дома

Чаще всего глубина скважины составляет от 20 до 40 метров. Какой в этом случае агрегат подойдет? Чтобы определить, какой именно скважинный насос лучше подобрать, нужно учитывать множество факторов. К ним относятся следующие характеристики: точная глубина скважины и ее диаметр, скорость наполнения водой, качество проведенных буровых работ, величина необходимого напора и так далее.

На скважины более 20 метров устанавливаются исключительно глубинные насосы, поверхностные модификации просто не рассчитаны на эксплуатацию в таких условиях.

Рассчитаем производительность насоса, исходя из расхода воды

Для правильного выбора насоса его производительность является важнейшей эксплуатационной характеристикой. Она определяется объемом жидкости, прокачиваемой агрегатом в единицу времени, и измеряется чаще всего в кубических метрах в час. При выборе глубинного насоса, прежде всего, следует учесть количество воды, необходимое для удовлетворения потребностей всех членов семьи, проживающих в доме. Агрегат должен обеспечивать подачу этого объема жидкости в водопроводную сеть.

Он определяется сложением параметров водозабора всеми приборами в жилых помещениях и хозяйственных постройках. Сюда следует прибавить расход воды на полив огорода.

Следует понимать, что не все точки водозабора работают одновременно, и поэтому определяется мгновенный и долговременный расход воды, их значения складываются и делятся пополам, это и будет искомая цифра.

Вычисляем напор погружного агрегата по высоте подъема воды

Напор погружного агрегата определяется высотой, на которую он способен поднять водяной столб. Существуют специальные формулы расчета этого параметра, учитывающие множество факторов. Упрощенно величина необходимого напора, который должен обеспечивать погружной агрегат для конкретной скважины, определяется следующим образом.

К глубине скважины, выраженной в метрах, прибавляется цифра 30. Полученный результат увеличивается на десять процентов, итогом будет высота водяного столба, которую должен обеспечивать погружной насос. Например, если глубина скважины двадцать метров, то прибавив тридцать и увеличив сумму на десять процентов, получим пятьдесят пять метров. Именно такой напор должен обеспечивать погружной насос в данном случае.

Определяем глубину погружения насоса

Насосное оборудование должно постоянно находиться в толще воды, иначе оно быстро выйдет из строя из-за перегрева движущихся элементов его конструкции.

Важно таким образом заглубить насос в скважину, чтобы при максимальном заборе воды ее уровень успевал восполняться за счет притока.

При откачке воды из скважины ее верхний уровень непостоянен, то есть изменяется динамически. Минимальный динамический уровень образуется при длительной работе погружного насоса, и выше этого уровня его располагать нельзя, иначе оборудование выйдет из строя. Минимальный динамический уровень зависит также от притока воды в скважину, то есть ее дебета.

Эти характеристики напрямую влияют не только на необходимую глубину погружения насоса, но и на такие его параметры, как мощность и производительность. Если скважина бурилась своими руками, никакой документации на водоносный источник, конечно же, нет. В этом случае для определения необходимой глубины погружения насоса подойдет простой практический способ. Он заключается в следующем:

  • закрепленный на тросе погружной насос опускается на дно скважины;
  • затем он поднимается приблизительно на два метра и включается;
  • если при тестовом запуске в течение часа напор и качество воды хорошие, это положение оборудования пригодно для эксплуатации;
  • при выходе загрязненной илом и песком жидкости насос поднимается на пятьдесят сантиметров, и тест повторяется;
  • в случае резкого снижения напора выходящей воды насос немедленно выключается и опускается глубже;
  • в найденном оптимальном положении насос фиксируется для постоянной работы.

Не забываем учесть диаметр скважины

Диаметр скважины должен позволять свободно поднимать и опускать насосное оборудование, это необходимо учитывать при его выборе. Стены скважины образованы трубой. Лучше использовать трубы диаметром четыре дюйма, вследствие того, что большинство модификаций погружных насосов рассчитаны на применение трубы такого диаметра, хотя иногда применяются и трехдюймовые трубы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
