Водяной насос «Агидель»: характеристики и особенности

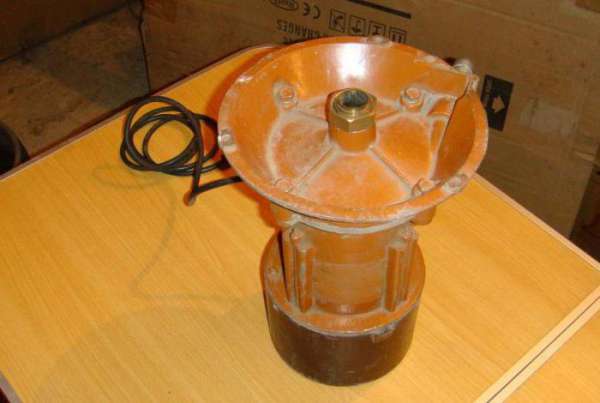

Устройство насоса Агидель-М

Аппарат монтируют на жесткое основание вертикально. Подача воды из колодца и перекачивание на расстояние до 35 метров под силу небольшому мотору мощностью 0,37 кВт. Если скважина глубиной до 20 метров, применяется эжектор, выносной рабочий элемент. Двигатель насоса остаётся на поверхности.

Насос Агидель технические характеристики:

• высота подъёма — 7 м;
• производительность – 2, 9 куб. м /час;
• диаметр – 23,8 см;
• длина – 25,4 см;
• вес – 6 кг;
• цена – 4600 рублей.

Особенностью насоса является предварительный залив всаса, включая рабочую камеру. Работает аппарат только при положительной температуре или в утеплённом помещении. Используют легкий водяной насос Агидель для подъема воды, с размещением его в глубоком приямке или оборудуя плотик, который держит насос на поверхности зеркала колодца, из которого набирают воду. В плавание можно отправить только насос Агидель-10, который не требует подзаливки воды при пуске.

В соответствие с инструкцией по эксплуатации насос Агидель должен перекачивать агент с температурой ниже 40 0 С. В этих условиях двигатель работает без перегрева. Перед запуском аппарата заливается вода, работа «на сухую» приведёт к неизбежной поломке. Насос должен быть защищен от попадания влаги и мусора, от минусовых температур.

Обязательно использовать контур заземления насоса, надёжной изоляции всех соединений проводов.

По сравнению с насосом Агидель М более поздняя модификация, Агидель-10, имеет горизонтальную компоновку и в 2 раза мощнее. Этот аппарат не требуется заливать перед запуском, он обеспечивает самостоятельный всас. Насос весит 9 кг, напор в 30 м, обеспечивает перекачку по горизонтали на 50 метров. Производительность 3,3 куб.м/час для бытовых нужд достаточная.

Нюансы монтажа и особенности эксплуатации

Насосы «Агидель» следует устанавливать на ровную жесткую поверхность. Обычно сооружают постамент из железобетона или щит из толстых досок. Модель «Агидель-М» устанавливается вертикально, а «Агидель-10» — горизонтально.

Если насос устанавливается на некотором расстоянии от колодца, следует учесть, что 4-метровый горизонтальный участок всасывающего трубопровода по гидравлическому сопротивлению приравнивается к 1 м перепада по высоте.

Это значит, что расстояние между агрегатом и колодцем, в котором вода опускается до глубины в 5 м, должно составлять не более

L = (7 — 5)х4 = 8 м,

Где 7 – предельная глубина всасывания для насосов «Агидель».

Перед запуском рабочую камеру и всасывающий трубопровод насоса необходимо заполнять водой.

Во многих источниках, публикуемых в Сети, сообщается, что модель «Агидель-10» в этом не нуждается, но на сайте производителя на этот счет ничего не говорится. Владельцы этих агрегатов, обсуждающие данный вопрос на форумах, считают необходимым заливать обе модели.

Для того чтобы вода во время коротких простоев насоса не утекала из всасывающей магистрали, на ее конце следует устанавливать обратный клапан. Этот элемент поставляется в комплекте с насосами «Агидель»но пользователи сообщают, что они плохо держат воду. Новоиспеченным владельцам «Агидели» рекомендуют заменить штатный клапан на более надежный, оснащенный латунным золотником. Тогда заливать насос придется только раз в сезон (при относительно коротких простоях).

В качестве всасывающей магистрали обязательно следует применять армированный шланг – обычный резиновый или силиконовый будет сжиматься атмосферным давлением.

Фактическая производительность насосов «Агидель», как и других центробежных агрегатов, зависит от гидравлического сопротивления напорного трубопровода и высоты, на которую подается вода (относительно оси насоса).

Следует понимать, что указанные в характеристиках данные о максимальных напоре и производительности являются взаимоисключающими.

Если агрегату придется развивать максимальный напор, производительность будет намного меньше указанной, и наоборот – максимальная производительность будет иметь место только при минимальном напоре.

Чтобы понять, сколько воды будет качать насос при конкретном значении напора, нужно проанализировать так называемую напорную характеристику, имеющую вид графика или таблицы.

На сегодняшний момент выбор насосов просто огромный — есть вихревые, вибрационные, центробежные варианты. Как определиться, какой подойдет именно вам? Читайте далее. Насос для колодца: какой выбрать? Подбор по типам установки и по способу перекачивания жидкости.

Для чего нужен оголовок для скважины и как сделать его своими руками, читайте в этой статье.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

• Открывается кран насоса;
• Отводной шланг опускают в емкость, наполненную водой;
• Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
• Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

1. Демонтируется верхняя часть защитного кожуха насоса;
2. Снимается уплотняющая прокладка и нагнетающая улитка;
3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
5. Меняется сальник и (если необходимо) уплотнительная прокладка;
6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.

Технические характеристики насосов Агидель

Электронасосы “Агидель” могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.

Серия Агидель-М

Электронасос “Агидель-М” относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры – 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.

Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.

Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.

Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работ.

Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность – 2,9 м3/час. Модель “М” относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность – 370 Вт. Напряжение электросети – 220 В.

Электронасосы марки “Агидель” не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.

Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.

Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности.

Серия Агидель-10

В отличие от модели “М” электронасос “Агидель-10” – это более мощное и крупногабаритное устройство. Его вес – 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.

Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.

Производительность составляет 3,6 м3/час. Способ установки – горизонтальный. “Десятка” потребляет ровно в два раза больше электроэнергии – около 700 Вт. Работает от однофазной электросети с напряжением 220В.

В отличие от предыдущей модели “Агидель-10” нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.

Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос.

Полезные видео по теме

В этом видео представлен интересный опыт эксплуатации и ремонта насоса “Агидель-М”:

Подробные сведения о подготовке насоса “Агидель-М” к работе можно посмотреть здесь:

В этом видеоматериале продемонстрирована работа насоса “Агидель 10”:

Чаще всего при эксплуатации насоса “Агидель” именно сальник доставляет владельцам устройства неприятности. В целом это надежное устройство. При правильном обслуживании и регулярном уходе такой насос может верой и правдой прослужить несколько десятилетий.

«Агидель» можно смело назвать долгожителем на отечественном рынке. Уфимское производственное предприятие начало выпускать этот насос ещё в 70-х годах прошлого века. С тех пор оборудование завоевало вполне оправданную популярность среди покупателей. Качественный и недорогой насос, обладающий высокой ремонтопригодностью, у некоторых хозяев работает уже не один десяток лет подряд.

Предприятие помимо насосов занимается выпуском сложного оборудования для авиационной промышленности и нефтегазовой отрасли. Насосы собираются в тех же самых цехах и традиционно ничем не уступают по качеству более сложным промышленным агрегатам. Удачная конструкция и наличие комплектующих делают «Агидель» одним из самых заманчивых предложений на рынке насосного оборудования, идеально подходящим для бюджетного обеспечения водой частных домов и дач.

Модельный ряд и производители

Как свидетельствуют отзывы потребителей и специалистов, “Агидель” действительно является надёжным и долговечным оборудованием. Более того, эти электронасосы давно известны дачникам и садоводам на всей территории СНГ.

Электронасосы “Агидель” относятся к типу поверхностных центробежных насосов и выпускаются ООО “ПромГрупп” – приемником “Уфимского агрегатного производственного объединения”, которое выпускало электронасосы под маркой “Агидель” более 50 лет.

За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.

Стоит отметить, что все комплектующее для электронасосов “Агидель” уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами.

Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.

Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев

Модельный ряд насосов “Агидель” нельзя назвать разнообразным, в нём присутствуют только две модели:

1. “Агидель-М” – малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
2. “Агидель-10” – насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.

Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В.

Если сравнивать оба насоса, то “десятка” выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации “М”.

Модели “М” и “10” являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет

Возможно вам будет полезна информация о лучшей десятке центробежных насосов, представленных на рынке.

Как устранить проблемы при функционировании насоса

В комплекте поставляется инструкция. Насос «Агидель» будет работать исправно, если вы будете соблюдать правила, прописанные изготовителем. Если вы заметили, что подача воды происходит очень слабо, то причиной этому может выступить использование неправильного шланга для водозабора. Если из скважины вода засасывается с помощью резинового приспособления, то может образоваться разреженный воздух, который приводит к сжатию стенок. Это может мешать нормальной подаче жидкости. Специалисты рекомендуют использовать шланг, который армируется пластиковой спиралью.

Итак, вы приобрели устройство «Агидель». Насос, запчасти для которого вы сможете приобрести у компании-поставщика, прослужит вам длительное время. Чтобы исключить вероятность его скорой поломки, необходимо позаботиться о правильном функционировании оборудования. Текущий ремонт устройства связан с заменой сальников, так как если они выходят из строя, то вы можете столкнуться с проблемой протечек в дренажном отверстии.

Для замены нужно будет открутить 3 болта, которые располагаются на корпусе. Мастер должен снять кожух и выкрутить 4 болта, которые располагаются в двигателе. Далее, можно убрать корпус мотора, отсоединить улитку и выкрутить болты. Мастеру необходимо будет снять прокладку и выкрутить гайку, удерживающую крыльчатку. Затем снимается якорь, чему можно помочь ударом молотка. После того как он вышел из корпуса, в крыльчатке нужно найти сальники. Они вынимаются с тем расчетом, чтобы не повредить вставку между ними. На заключительном этапе нужно установить новые сальники, которые разделяются между собой вставкой. Следует собрать насос самостоятельно в обратной последовательности.

Технические характеристики насосов Агидель

Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.

Серия #1 — модель Агидель-М

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.

Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.

Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.

Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)

Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.

Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.

Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.

Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности

Серия #2 — модификация Агидель-10

В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.

Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.

Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В.

В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.

Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос

Коротко о главном

Качество и надежность – главные достоинства насосов Агидель, технические характеристики которых не уступают аналогичному оборудованию мировых брендов, а стоимость оказывается в несколько раз ниже. Именно эти свойства привлекают дачников и жителей небольших частных домов, многие из которых до сих пор пользуются насосами, произведенными 20, а то и 30 лет назад. Как и все центробежные поверхностные агрегаты, они требуют защиты от внешних факторов и от «сухого хода», соблюдения требований электробезопасности и контроля за качеством перекачиваемой воды. Основное их назначение – сезонное снабжение водой из подземных и открытых источников дачных и подсобных хозяйств.

Оценок 0

Центробежный насос АГИДЕЛЬ ВЦН-1М как удобно включать его одному человеку.

Достался мне от старой дачи вот такой электрический водяной центробежный насос АГИДЕЛЬ ВЦН-1М. Советская вещица со знаком качества. Рассчитана для скважин и колодцев. Проработала два десятка еще и еще столько же прослужит.

Решал я его приладить на колодец у мамы дома для полива. Только вот включать его было в штатной комплектации одно расстройство. Дело в том, что центробежный насос начинает качать воду, только когда система от крыльчатки до заборного клапана полностью заполонена водой. В противном случае он не качает.

И чтобы включить его нужны были два человека минимум.

Кое-как с помощью брата нам удавалось его запускать, воду он качает очень бодро и даже слишком сильно для обычного полива из шланга.

Чтобы регулировать напор воды, я накрутил кран с синей ручкой, найденный в закромах гаража. Проблему с напором решили, теперь можно управлять давлением. Насос от этого не сильно напрягался.

Также при включении насоса нужно втыкать штепсель в розетку. Это не удобно и небезопасно. Штатного выключатели не было, я решил впаять и красиво врезать его в верхнюю крышку. Даже подобрал советский выключатель, чтобы подходил по стилю

Ну и напоследок самое сложное у этих насосов, выгнать весь воздух из системы.

Во-первых был отмыт и отреставрирован заборный клапан, который не дает уходить воде, когда насос выключается.

Во вторых, даже клапан не всегда спасает. Воздух может попасть сверху или вода может высохнуть. Поэтому я решил на трубку, которая выходит из насоса приварить распиленный надвое сгон. Просверлил перед сваркой отверстие, приварил половинку сгона, на него одел шаровый кран. Все это валялось в гараже в ящичке с сантехникой.

А сверху на кран накрутил оставшуюся половинку сгона. А на него идеально села ПЭТ бутылка на два литра с отрезанным дном. Получилась воронка.

Теперь для запуска насоса  нужно только две руки.

Алгоритм следующий.

1. Зеленый кран на воронку открываем, синий кран на огород закрываем. Будем заполнять систему водой.
2. Наливаем в нашу воронку воду и откручиваем сбоку на насосе маленький клапан для выпуска воздуха. И льем воду до тех пор пока из клапана перестанет выходить воздух и вода польется ровной струйкой. Это значит воздух из системы ушел.
3. Теперь можно закрутить клапан обратно, вода, оставшаяся в воронке продолжит выходить через отверстие под клапан с другой стороны, но намного медленнее, теперь подливать ее не нужно.
4. Теперь затыкаем пальцем отверстие с другой стороны от клапана через которое у нас еще вытекает вода и включаем наш новый выключатель.
5. Дальше все нужно делать БЫСТРО! Насос начинает качать воду, палец сразу убираем и БЫСТРО закрываем зеленый шаровый кран, иначе насос быстро наполнить нашу воронку и вода начнет хлестать на насос и вам на ноги.
6. Насос качает в воду но деваться ей некуда, так как и зееный и синий кран на огород у нас закрыты. Открываем синий, регулируем напор и получаем удовольствие от проделанной работы.

Самое приятное, что ничего не пришлось покупать.

Характерности поверхностных установок Агидель

Насосы рассчитаны на перекачку питьевой воды. Их устанавливают для извлечения из колодцев, подачи из открытых чистых прудов на систему капельного полива. Рабочий принцип аппаратов – центробежный. Насосы Агидель перекачивают жидкость крутящимися крыльчатками в корпусе в форме улитки. В момент вращения создается разряжение на всасе в корпусе, вода подхватывается лопастями, и за счёт центробежной силы выталкивается в нагнетательный трубопровод. За счёт разряжения, вода попадает в камеру, благодаря этому аппарат называют самовсасывающим.

Насос состоит из конструктивных узлов:

• кожуха, закреплённого болтами с наружной стороны;
• корпуса мотора;
• улитки, которая одновременно служит корпусом;
• крыльчатки, на одном валу с якорем мотора;
• электрического двигателя, с прокладкой и сальниками, для герметизации от среды воды.

Обычная конструкция аппарата не просит добавочной защиты, герметизации соединений и благодаря этому недорого стоит, инструмент каждый может себе позволить пользователю. Насосы Агидель защищены от перегревания, но их применяют при перекачке воды ниже 40 0 С. Расположение изделий различная. Любой из насосов ставится на крепкий фундамент с привязкой по уровню

При этом нужно брать во внимание, каждые 4 метра горизонтальной трубы равны потере возможности подъёма с глубины 1 м. Насос устанавливают в близи к колодцу

Насос «Агидель» — технические характеристики, конструкционное устройство и мелкий ремонт

Привинчиваем насос и поднимаем столб воды выше уровня ответвления. Заливаем в насос воду через шланг пока не начнёт выливаться из обратного клапана. Завинчиваем клапан и всключаем насос в сеть. Тут же открываем кран. Именно в такой последовательности, как в инструкции. Наоборот не пробовали, т.е. открыть кран и потом включить насос. Начинает плевать. За неделю до этого нормально качал в течение полутора часов, струя — метра 4. Сейчас, правда, качок поменяли. Но все стыки сажали на паклю с краской.

Александр 380 220

Для упрощения первого запуска агидели можно сделать минимальное усовершенствование, на всасывающий трубопровод устанавливается тройник, перед входом в насос, в этот тройник вкручивается Г-образная трубка с краном, на кран ёмкость, которая окажется чуть выше самого насоса (у меня старый бидончик приделан). Пуск получается элементарным, льём в ёмкость воду пока не заполнится шланг, на насосе откручиваем пластиковую пробку, из насоса через неё уходит весь воздух, прикрываем кран на ёмкости и запускаем, не психи не накрывают, ни качать качком не надо.

У насоса есть специальное отверстие для залива воды

никому не говори что это отверстие для ВЫПУСКА воздуха!

из крыльчатки. поэтому (из-за воздуха в крыльчатке) у вас такие проблемы с заливкой. я поступаю так: собираю полностью насос, шланги все, на насосе открываю это самое отверстие, и начинаю заливать воду в напорный шланг, без фанатизма, но довольно долго, минут 10. из отверстия в насосе хлешет вода и идет воздух (из всасывающей ветви выдавливается). как воздух перестал выходить несколько минут — можно пробку закрывать и насос включать. давлением насоса напорный шланг срывает с крана водопровода и все. у меня насос в погребе (там и скважина) — залил раз и несколько лет не подхожу. кнопку вкл. — вода пошла.

Я, конечно, не 10 минут заливаю воду, но с литр, примерно. Сначала вода с воздухом выходит, а потом струя уже без шипа. Тогда и закрываю клапан.

Технические характеристики

Данный способ установки призван обеспечивать безопасность на высоком уровне, поскольку исключается контакт электропровода с жидкостью. Технические характеристики имеют следующие параметры:

• Мощность насоса — 700 кВт;
• Уровень подъема воды – до 30-ти метров;
• Средняя производительность – 3,3 куб. м/час;
• Вес 9 килограмм;
• Размеры 18х19х36 см;
• Используемое напряжение 220 в.

Эту модель можно встраивать в систему водоснабжения частного дома или применять для орошения дачного участка. Он полностью обеспечивает систему постоянным напором воды из скважины. Устанавливать агрегат нужно только горизонтально. Монтаж производиться на каком угодно расстоянии от воды. Модель  «10» предназначена для круглогодичной работы. Но в зимний период потребуется утепление насоса.

Преимуществом данной модели является простота эксплуатации, некоторые особенности конструкции и индивидуальные характеристики:

1. Двигатель предназначен для непрерывного режима работы;
2. Установленный термовыключатель (производства Германии) предохраняет механизм от перегрева;
3. Медный провод обмотки электродвигателя;
4. Подшипники с малошумными характеристиками;
5. Установленный успокоитель повышает эффективность всасывания;
6. Прочный корпус из алюминиевого сплава;
7. Качественные резиновые прокладки и уплотнители;
8. Вал насоса изготовлен из нержавейки;
9. Все внутренние составляющие из высокопрочных полимеров.

Назначение и сфера применения

Поверхностные насосы “Агидель” популярны у дачников и владельцев загородных домов. Агрегаты устанавливаются на ровную поверхность в специальных контейнерах, подсобных помещениях или под навесом для защиты от осадков и солнечных лучей.

Несмотря на приспособленность к работе с открытыми водоемами, желательно, чтобы перекачиваемая вода проходила предварительную фильтрацию. Например, при использовании агрегата для откачки воды из колодца, в нем рекомендовано устройство донного фильтра.

Галерея изображений

Фото из

Составные элементы насосов Агидель

Насос Агидель в системе водоснабжения

Использование насосного оборудования дачниками

Работоспособность и сроки эксплуатации нанесены на корпус

Сфера применения насосов достаточно ограничена, однако вполне удовлетворяет нужды владельцев:

• автономная система водоснабжения дома;
• орошение с/х культур;
• подача воды водопотребляющим бытовым приборам;
• наполнение/откачка бассейнов и резервуаров;
• подача воды из колодца, скважины, открытого водоёма.

Насосы “Агидель” не рекомендуется применять для откачки воды из затопленных подвалов, т.к. в большинстве случаев вода будет содержать крупные взвешенные частицы, которые быстро выведут агрегат из строя.

Ваш насос перестал качать воду и вы не знаете что делать? Возможно вам будет полезна информация о ремонте насоса бренда “Агидель”.

Если вы планируйте эксплуатацию насоса в зимний период, то необходимо позаботиться об устройстве утепления, чтобы температура среды, окружающей насос, была выше нуля

Устройство и принцип работы

Электронасосы “Агидель” имеют простую моноблочную конструкцию, свойственную всем центробежным поверхностным насосам.

Со времён первой версии “Агидель- БЦ” устройство агрегата осталось прежним, появилась только специальная защита от перегрева, позволяющая эксплуатировать насос без перерывов на протяжении длительного времени.

Электронасос с маркировкой М состоит из двух основных частей: электродвигателя и центробежного насоса. В “Десятке” набор из двигателя и центробежного насоса дополнен еще и струйным насосом.

На него возложено обеспечение “самовсасывания” воды, поставляемой в систему центробежным собратом.

Электродвигатель, который служит приводом для насоса, включает в себя статор со встроенным термопредохранителем, защищающим обмотку механизма от перегрева.

Также в состав электродвигателя входит ротор, подшипниковый щит, фланец. Охлаждение в процессе работы осуществляется крыльчатым вентилятором, который закрыт крышкой-колпаком.

Принцип работы насоса основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является рабочее колесо, расположенное на валу ротора.

Во фланце находятся манжеты, которые защищают электродвигатель от попадания в него воды.

Схема устройства центробежного насоса Агидель МЭлектродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды – основной причины выхода их из строя.

Вода попадает внутрь насоса через приемный клапан, который также служит фильтром, препятствующим проникновению в насос посторонних предметов (крупных частиц, мусора, остатков породы и т.д.).

Этот клапан у модели “Агидель-М” играет роль запирающего клапана при заливке насоса перед запуском.

Разъём корпуса и фланец уплотнены резиновой прокладкой. Модель “М” дополнительно оснащена винтом для спуска воздуха. Для установки насоса в вертикальное положение в корпусе имеются крепёжные отверстия. Для горизонтального размещения служат отверстия в стойке.

Схема заземления электронасоса Агидель 10Насос “Агидель-10” оснащён четырехжильным питающим шнуром для подключения к электросети, который армирован вилкой с встроенным заземляющим контактом.

Заключение

Описанные насосы марки «Агидель» являются надежным и качественным оборудованием. Для того чтобы обеспечить длительную работу и возможность стабильного перекачивания воды в любой период года, нужно использовать устройство в соответствии с инструкцией. Однако дополнительно вы должны будете смазывать и чистить отдельные детали.

Все эти манипуляции вы можете производить самостоятельно, не прибегая к помощи профессионалов. Это помогает сэкономить достаточно большое количество средств. Однако если перед вами встала необходимость серьезного ремонта оборудования, то в этом случае лучше всего обратиться в сервисный центр. Это позволит продлить гарантию и не станет причиной более внушительной поломки, с чем можно столкнуться, производя ремонт самостоятельно.

Насосы “Агидель” — поверхностные модели, исключительно популярные на дачных участках и в частных домовладениях. Эти компактные и надежные устройства успешно перекачивают воду с вполне приличной глубины, а некоторые одно из них даже позволяет организовать автономное водоснабжение небольшого дома.

Если по каким-то причинам произошла поломка, ремонт насоса Агидель не так уж сложно выполнить самостоятельно.
