Как устранить неисправности газового котла Навьен Делюкс — простые способы

Ошибка 09

Данные коды неисправности встречаются чаще всего. Они сигнализируют о том, что вентилятор снизил свою эффективность или остановился. Для точного определения причины проводится проверка целостности его обмоток и прозвонка их сопротивления. Также необходимо убедится в том, присутствует ли межвитковое замыкание. Если поломки серьезные, прибор лучше поменять. В том случае, если на вентиляторе проблемы не были обнаружены, следует прозвонить плату управления. Эта процедура потребует определенных навыков: при их отсутствии лучше обратится за помощью к специалистам из сервисного центра.

Виды котлов

На рынке можно встретить товары от Навьен в достаточно широком ассортименте, где особенно пользуются популярностью следующие модели:

Настенное оборудование, изготовленное в двух вариациях

Приборы нормально способны функционировать даже при нестабильной подаче электроэнергии и газа. Агрегаты оснащаются турбонадувом и защитной системой от перемерзания.

Агрегаты напольного исполнения

Идеально подходят для монтажа в частных домах. Они обеспечивают помещение горячей водой и теплом. Преимущества: компактность, простота конструкции, удобство при эксплуатации. Показатель мощности может варьироваться от 11 до 34 кВт.

Конденсационные изделия

С высоким показателем мощности и экономным потреблением энергоносителей. В паспорте котла такого вида указан уровень КПД 108%. Основное преимущество: агрегат позволяет значительно уменьшить расходы на отопление помещения.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

• Зимний режим задействует отопление и горячее водоснабжение.
• Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Неисправности котлов

Все современные котлы, независимо от типа питания и способа подключения к системе отопления, имеют приблизительно одинаковую схему устройства и подобные по назначению конструкционные модули. Поэтому можно рассматривать общие случаи выхода из строя и ремонта котлов, не обращая внимания на их тип. В этих идентичных ситуациях возможно самостоятельное вмешательство. В специфичных же случаях требуется квалифицированное обслуживание.

Разные котлы, в зависимости от исполнения, включают в себя все или некоторые из следующих модулей:

• Система питания и ее подачи.
• Органы управления.
• Системы защиты.
• Блок автоматического управления работой.
• Система подключения к отопительной системе.
• Непосредственно котел и его исполнительные механизмы.

Практика постоянно подтверждает теорию о том, что любая, даже самая качественная техника  не застрахована в процессе эксплуатации от поломок, особенно — во время отопительного сезона. Котлы отопления не являются исключением. Основные причины их отказов следующие:

• Некачественное проектирование и монтаж системы.
• Неправильная эксплуатация.
• Повреждение запорной арматуры.
• Давление в системе отопления ниже предусмотренного.
• Загрязнение теплообменника.
• Срабатывание датчика тяги вследствие засорения дымохода.
• Неисправность электромагнита.
• Нарушение подачи питания — падение давления газа на входе котла, снижение напряжения в сети или его отсутствие и другое.

В соответствии с теорией надежности отказы при эксплуатации, приводящие к ремонту, классифицируют для котлов по нескольким признакам.

Классификация поломок

• Перемежающиеся и окончательные. Перемежающийся отказ — один из наиболее неприятных для диагностики. Он проявляется при выходе каких-либо параметров за границы требуемого диапазона. Например, при снижении сетевого напряжения до 160—170 В большинство отопительных котлов на газе перестают запускаться, а после восстановления напряжения до 180—220 В система возобновляет работу.
• Вторичные и первичные, зависимые и независимые. Название говорит само за себя. Вторичный отказ обязательно произойдет при первичном (независимом), а для зависимого только возрастает вероятность его появления при первичном (независимом).
• Постепенные и внезапные. Первые возникают в процессе работы и являются следствием износа конструкционных элементов, накопившейся усталости материалов и изменения их свойств. Внезапные отказы происходят неожиданно, без видимых причин их приближения и характеризуются моментальным прекращением работы.
• Неочевидные (скрытые) и очевидные (явные). Эти отказы отличаются по легкости обнаружения — выявить потекший теплообменник гораздо легче, чем изменение параметров (емкости) конденсатора.

Если котел начал греть воду дольше обычного, а его работа стала сопровождаться посторонними звуками, или при появлении других видимых признаков неправильной работы необходима незамедлительная диагностика и ремонт. Не нужно ждать окончательного выхода агрегата из строя — при несвоевременном ремонте котел, в конце концов, перестанет работать.

Подобные признаки могут свидетельствовать о начале неисправной работы нагревательного элемента, возможно, вследствие неправильного использования котла или его перегрузки. Но могут быть и другие причины.

Устранение неисправностей – пошаговая инструкция

01 – эта неисправность может возникнуть из-за засорения системы водоснабжения или незначительной поломки насосного устройства.

Для исправления следует сделать следующее:

• Спустить воду, очистить фильтры от попадания грязи и мелких частиц;
• Удостовериться в исправности насоса, основных узлов, контактов;
• Осмотреть воздушный винт, и если замечена деформация – исправить.

02 – характеризуется непродолжительной подачей горячего водоснабжения, из крана идет только теплая вода, а затем – холодная. На дисплее температура резко повышается и также падает, но отопительная система работает в нормальном режиме. Возникнуть такое может по разным объективным причинам:

• От возникновения воздушной пробки;
• От недостаточного поступающего потока воды;
• Неработоспособность насосного оборудования из-за поломки крыльчатки;
• Вышел из строя датчик, определяющий напор в системе;
• Перераспределительный кран находится в закрытом состоянии.

Эту неисправность можно устранить регулировкой необходимого давления, для этого:

• Спустить воду из отопительных приборов;
• Проверить насос, исправить крыльчатку, катушку;
• Установить перераспределительный кран в положение «открыто»;
• Проверить контакты датчиков;
• Очистить стрелку датчика от мусора.

Чаще всего это возникает из-за возникновения  воздушных пробок, это и порождает перегрев котла.

10 – может отображаться, если:

• При неправильной работе вентиляционного оборудования;
• Из-за неверной установки датчика, указывающего на давление подаваемого воздуха;
• Из-за засоренности дымоходного оборудования;
• При сильном ветре.

Для исправления необходимо сделать следующее:

• Исправить или поставить новый вентилятор;
• Очистить дымоходную конструкцию.

На дисплее нет информации, но наблюдается нехарактерный шум и гулкотла. Чаще всего это может возникнуть из-за засоренности водяного трубопровода или некачественного топлива. Чтобы исправить нужно либо полностью демонтировать, либо очистить всю систему.

011 – не полностью заполнены водоснабжающие котел трубы. Следует устранить воздушную пробку.

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

• 01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;
• 02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
• Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
• 04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
• 05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
• 06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
• 07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
• 08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
• 09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
• 10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
• 12E – погасло пламя в горелке;
• 13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
• 14E – код отсутствия подачи газа из магистрали;
• 15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
• 16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
• 18E – неполадки в датчике системы дымоудаления (перегрев датчика);
• 27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

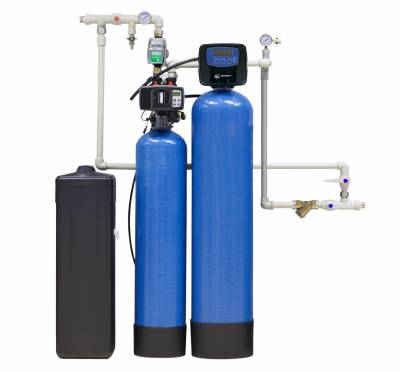

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

• Проверяем наличие подачи газа;
• Проверяем работоспособность розжига;
• Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

Особенности конструкции

Устройство котла

Чтобы привлечь внимание покупателей, корейский производитель разработал совершенную конструкцию газового агрегата, свел к минимуму количество поломок и выпустил свой продукт по относительно невысокой цене. Одним из преимуществ газового агрегата считается понятная и подробно расписанная инструкция, что существенно упрощает настройку выбранного режима

Таких же принципов фирма придерживается и в установке системы электронного управления, в регулировании остальных параметров.

Об универсальности газового котла можно судить по его рабочим способностям:

1. Схема регулировки с чипом-микропроцессором позволяет и защищать, и сглаживать броски напряжения в сети электропитания. В случае изменений действующих параметров, электронная система способна поддерживать режим для полноценного функционирования всех комплектующих агрегата, что положительно влияет на эксплуатационный срок службы прибора. А также схема регулировки позволяет избежать возможных неисправностей при ложных включениях датчиков. Такая особенность электронной системы имеет особое значение для работы оборудования, учитывая нестабильность напряжения в энергосети и отклонения его в широком диапазоне.
2. Конструкция газового котла разработана с учетом возможного падения показателя давления воды до 0,1 бар. Это позволяет свести к минимальному показателю блокировочные действия и поломки прибора, что идеально подходит для его монтажа на верхних этажах здания.
3. Котел Навьен способен нейтрализовать возможные неисправности, вызванные уменьшением давления подачи до 4 мбар, что критично для нормального функционирования многих современных систем, оснащенных электронным управлением.
4. Благодаря конструктивным особенностям газового прибора Навьен, система отопления не будет промерзать даже во время прекращения подачи газа. Чтобы не допустить включения аварийного режима при понижении температурного режима теплоносителя ниже 5 градусов, а также невозможности произвести поджиг горелки, был предусмотрен встроенный насос для принудительной и непрерывной циркуляции воды.
5. Есть двойной теплообменник для раздельного нагрева горячей воды и теплоносителя, что весьма удобно (можно по желанию настроить предварительный нагрев воды). Простая в использовании электроника позволяет точно установить подходящий режим.

Причины падения давления

Существует масса факторов, объясняющих, почему падает давление. В их числе:

1. Вытекание теплоносителя из системы отопления.
2. Сбои в электроснабжении в течение долгого времени.
3. Проблемы в работе расширительного резервуара.
4. Неправильный выбор и эксплуатация оборудования.

При снижении показателей давления теплоносителя отопительный агрегат перестает функционировать, поскольку вода не поступает в бак. Если снижается давление газа, система автоматически отключается. Для предотвращения таких неприятностей, необходимо своевременно обслуживать котел, и принимать меры при его отключении.

Падает давление при включении горячей воды

Если падает давление в системе отопления при включении горячей воды, это может объясняться подсосом воздуха в контур отопления или сбоями в функциональности 3-ходового клапана. Подобная проблема связана с особым строением котлов.

Разбираясь, что делать, если настенный котел при открытии крана с горячей водой начинает сбрасывать давление, важно понимать специфику его работы. Для благополучного устранения дефектов следует обратиться за помощью к специалисту

Образование воздушных пробок

Если в каком-либо месте системы появляются трещины и происходит разгерметизация, это приводит к утечке теплоносителя и всасыванию воздуха внутрь контура. В результате образуются воздушные пузырьки. Еще их появлению способствует некорректное заполнение контура, что приводит к резким скачкам давления. Для устранения неполадок достаточно осуществить процедуру развоздушивания установки путем монтажа спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй — теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Дефект предохранительного клапана

Задача предохранительного клапана в котле «Навьен» заключается в защите отопительной системы от избыточного давления. При превышении допустимых показателей деталь открывается и начинает сбрасывать лишнюю воду. Стандартный порог срабатывания составляет 2,5 бара.

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

• Проверка подачи газа.
• Тестирование исправности розжига.
• Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Код ошибки	Тип неисправности
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)
Е03	Отсутствие пламени
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)
Е05	Обрыв датчика температуры ОВ
Е06	КЗ датчика температуры ОВ
Е07	Обрыв датчика температуры ГВС
Е08	КЗ датчика температуры ГВС
Е09	Отказ вентилятора
Е10	Сбой в работе системы дымоудаления
Е13	КЗ датчика протока ОВ
Е15	Неисправность или отказ платы управления
Е16	Превышение допустимой температуры нагрева котла
Е18	Перегрев датчика дымоудаления
Е27	КЗ или обрыв датчика давления воздуха

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

Почему падает давление

Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.

Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.

Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ предохранительного клапана. Если он соединен с канализацией, то протечка будет незаметна.

Расположение расширительных баков

По местоположению в системе различается несколько вариантов расширительных баков.

• Встроенный закрытый – все современные модели котлов уже оборудованы расширительными баками. Их объем напрямую зависит от габаритов и производительности котла. Чем больше предполагаемая нагрузка на бак, тем больше литраж его расширителя.
• Внешний открытый – обычно применяется в условиях естественной гравитационной циркуляции жидкости в системе. Представляет собой открытую емкость, устанавливаемую в верхней точке. Вытесняемая из труб жидкость поднимается вверх вместе с воздухом, а обратно в систему уходит под действием естественного атмосферного давления и гравитационной силы.

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Ошибка 01

В панику впадать не стоит, ведь данный код довольно часто указывает на появление в контуре или фильтре обычных воздушных пробок. Процедура, как спустить воздух с котла Навьен, производится согласно стандартным рекомендациям. Далее необходимо проверить работоспособность циркуляционного насоса.

Важно, чтобы он вращался, а сквозь крыльчатку хорошо проходил теплоноситель. Бывает так, что причиной того, что котел Навьен не запускается, является физическая поломка крыльчатки

Более сложный вариант – неполадки циркуляционного насоса, для устранения которых требуется перемотка или полная замена оборудования. Наиболее надежной моделью перекачивающего аппарата считаются изделия от торговой марки Grundfos.

Неисправности Navien

Газовый котел конструктивно простое устройство, но для обеспечения безопасной работы любые такие агрегаты снабжается защитной автоматикой, которая служит для предотвращения серьезных аварий при возникновении ошибок в работе. Практически все физические процессы, происходящие при работе агрегата, контролируются различными датчиками, информация с которых поступает на блок управления и непрерывно обрабатывается.

Для удобства диагностирования и устранения неполадок информация предоставляется пользователю на дисплее пульта управления в виде кодов, по которым можно определить, в какой конкретно системе произошла неисправность и какие проверки можно осуществить для ее устранения. Далее мы рассмотрим наиболее распространенные ошибки котлов Navien более подробно.

Конструкция и принцип действия

Схема бака

Давление в герметичном расширительном бачке отопления закрытого типа создается благодаря его конструкции. Он состоит из двух камер, которые разделены между собой резиновой мембраной. В одной из камер находится теплоноситель, она соединена с общим контуром, а в другой, герметичной – воздух. Его количество регулируется в зависимости от характеристик отопительной системы. Для этого в воздушном отсеке предусмотрен ниппель, к которому подходит обычный машинный насос. Связи воздуха с теплоносителем нет. Чтобы теплоноситель из контура мог попасть в расширительный бачок для отопления закрытого типа и обратно, давление должно быть правильно отрегулировано. Это обязательное условие, чтобы компенсировать расширение жидкости при нагревании. Увеличиваясь в объёме, она с большей силой воздействует на стенки труб. Потихоньку лишний теплоноситель вытесняется в резервуар. После того как температура рабочей жидкости снизится и она уменьшится в объёме, воздух в газовой камере вытеснит ее обратно в контур.

Особенности и виды котлов Навьен

Навьен – отопительное оборудование корейского производства, популярное в России благодаря хорошему соотношению цена/качество.

Вот основные конструктивные преимущества газовых агрегатов:

• блок управления оснащен чипом-микропроцессором с функцией защиты автоматики от скачков напряжения;
• автоматическое поддержание рабочего режима, много настроек;
• большой срок службы;
• могут работать на природном и сжиженном газе;
• допускается падение давления теплоносителя до 0,1 бар без отказа оборудования;
• система не промерзает в случае перебоев с газом. В обычной ситуации при падении температуры до +5 автоматически включается горелка. При невозможности розжига функционирует насос принудительной циркуляции, это не позволяет теплоносителю замерзнуть;
• легкая интуитивно понятная регулировка режимов.

Схема устройства газового котла Навьен.

Мощность газовых котлов Навьен варьируется в интервале 11-37 киловатт. В ассортименте бренда есть настенные (что такое котлы газовые для отопления дома настенные), напольные (напольные газовые котлы для отопления дома), конденсационные модели (что такое конденсационный котел), с открытыми и закрытыми камерами, а также дизельные агрегаты. Настенные котлы оснащены коррозиестойкими теплообменниками из высокоуглеродистой нержавейки.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности	Краткое описание проблемы
02	Низкое давление воды в отопительной системе или поломка датчика протока
03	Нет сигнала с электрода ионизации
04	Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05	Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06	Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07	Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08	Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09	Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10	Сбой в работе системы отведения продуктов сгорания
13	Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15	Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16	Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27	Обрыв или короткое замыкание цепи датчика давления воздуха
