Модельный ряд электрокотлов Коспел — характеристики

Внутренние неисправности

К наиболее распространенным типам внутренних неисправностей относятся:

  • выход из строя автоматической системы контроля и управления;
  • неполадки в теле электронагревательного прибора: нарушение работы горелки, циркуляционного насоса, вентилятора и пр.

Начинать ремонт котлов отопления, независимо от типа их внутренней поломки, необходимо с проверки показателей наличия газа и электропитания, давления в системе и уровня расхода воды. Также необходима предварительная проверка электропроводки: осуществлено ли правильно ее подключение, не перепутаны ли фазы, присутствует ли заземление.


Правильное подключение котла к контур02 Правильное подключение котла к контуру.

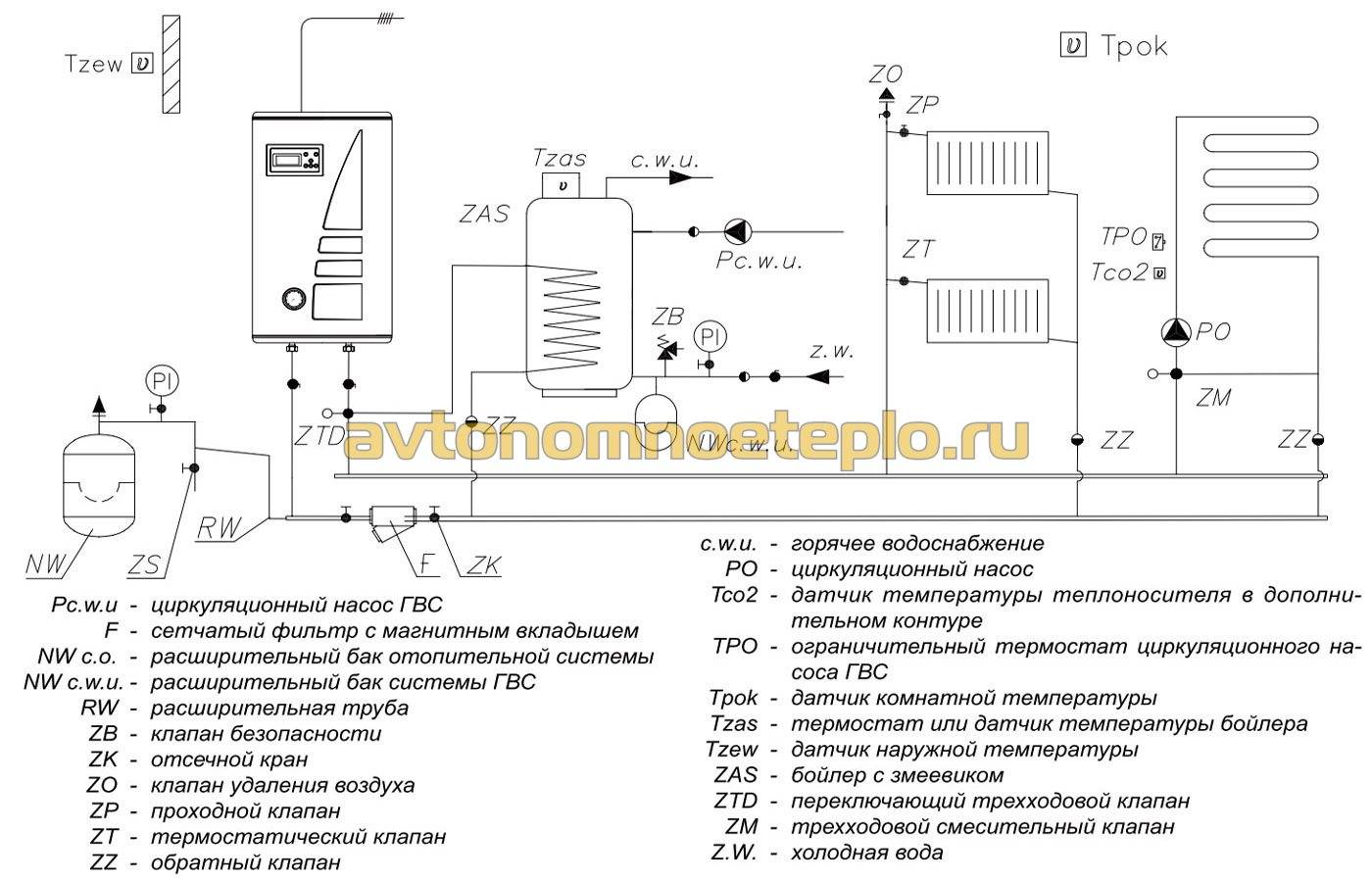

Обвязка электрокотла

Если используется современная модель электрокотла, тогда в её моноблоке корпуса уже вмонтированы элементы для полноценной работы. Потому выполняем подключение к патрубкам на основе подающей и обратной трубы

Важно понять, что к обратной линии, благодаря крану подпитки следует подвести систему запуска воды.

Если будем эксплуатировать простой вариант, тогда придётся использовать схему и выполнить подключение датчиков электрокотла своими усилиями. Но в целом это простая работа. Она не должна привести к серьёзным затруднениям.

Этапы выполнения обвязки простого электрокотла:

  • На основе специального крепления устанавливается гидроколлектор и объёмный расширительный бак;
  • Выполняется прокладка труб. Добавляется циркуляционный насос, система фильтрации, элементы безопасности.

Теперь мы осознаём отличия электрокотла, изучили правила его подключения

К сожалению этого недостаточно для надёжной работы, монтаж заземления и подключение к электрической сети стоит оставить для выполнения специалистами, поскольку это очень важно и сложно выполнимо без специфических знаний.

KOSPEL EKCO.L2-8 инструкция по эксплуатации онлайн страница 6

6

следует стремиться, чтобы они были как можно короче. Не следует проклады-

вать провода датчика в непосредственной близости с проводами питания или

другими проводами. Внимание, для активирования датчика и опции ГВС следует

поступать согласно описанию в п. Расширенные настройки. Установить темпе-

ратуру теплоносителя на бойлер ГВС (50 — 85°C) и выбрать способ измерения

температуры в бойлере ГВС „ti”.

Термостат бойлера ГВС (клеммы Tzas — касается только котлов EKCO.LN2 и

EKCO.L2) – сигнальный вход с наружного термостата бойлера ГВС. Замкнутые

клеммы Tzas переключают работу на нагрев бойлера. Внимание, для активи-

рования термостата  и опции ГВС  следует поступать согласно  описанию в  п.

Расширенные  настройки.  Установить  температуру  теплоносителя  на  бойлер

ГВС (50 — 85°C) и выбрать способ измерения температуры в бойлере ГВС”tE”.

Трехходовой  кран  (клеммы  ZTD  —  касается  только  котлов  EKCO.LN2  и

EKCO.L2)  –  компания  Kospel  рекомендует  использовать  кран  VCZMH6000E

с  сервоприводом  VC6013ZZ00.  Управление  краном  осуществляется  подачей

напряжения  220V~  на  коричневый  или  черный  провод  (синий  провод  —  ней-

тральный). Подача питания на коричневый провод приводит к открытию прохода

между входом „AB” и выходом „B”. Подача питания на черный провод приводит

Подключение наружных приборов

черны

й

коричневый

синий

или

2021

касается только котлов EKCO.LN2 и EKCO.L2

касается только котлов EKCO.LN2 и EKCO.L2

ZTD — место подключения трехходового крана

Tzas — место подключения датчика температуры воды в

бойлере или термостата бойлера

A  — приоритетный прибор

B  — комнатный регулятор Auraton 2021

C  — датчик температуры воды в бойлере (KOSPEL) WE-019/01

D  — термостат бойлера

RP  — место подключения комнатного регулятора темпе-

ратуры

NA  — место подключения приоритетного прибора

Комнатный  регулятор  тем-

пературы (RP) — вход сигналь-

ный,  отвечает  за  управление

работой  котла  зависимо  от

температуры  в  помещении.

Способ подключения описан в

разделе Монтаж, п.7.

Датчик температуры воды в

бойлере  WE-019/01  (клеммы

Tzas — касается только котлов

EKCO.LN2 и EKCO.L2) — способ

подключения показан на рисун-

ке.  Если  есть  необходимость

удлинить  провода  датчика,  то

Теплоинформатор Teplocom GSM (Теплоком GSM). Возможности

Управлять работой котельной дома достаточно сложно, если Вы не живёте в таком доме постоянно или часто покидаете его. А ведь хочется быть уверенным в том, что в доме «всё в порядке», а еще хочется приехать в загородный дом в зимой и зайти в теплый дом. Как решить эту проблему?

На сегодняшний день уже есть современная система дистанционного управления котельной через телефон, это теплоинформатор Teplocom GSM, который позволяют дистанционно контролировать и управлять автономным отоплением в Вашем доме.

Теплоинформатор Teplocom GSM позволяет удаленно осуществлять контроль за домашней котельной во время вашего отсутствия. С помощью Теплоком GSM можно заранее прогреть ваш загородный дом или дачу, если не проживаете в нем постоянно. Теплоинформатор позволит не допустить промерзание труб в холодное время года, установив минимальный режим отопления. Теплоинформатор Teplocom GSM существенно значительно снизить расход топлива за счет дистанционного управления режимами работы котлов отопления. Теплоком GSM позволит получать полезную информацию о работе вашей системы отопления и осуществлять диагностику работы оборудования.

Выбор котла Коспел

Некоторые могут столкнуться со сложностью выбора электрокотла Коспел, всё потому, что ассортиментный ряд этих агрегатов просто огромен. Однако вот несколько советов специалистов:

При выборе агрегата стоит учитывать площадь, которую планируется обогревать им. Как правило, на 1 кВт мощности котла берётся 10 м² площади. Только помните, что при подсоединении бойлера косвенного нагрева понадобится запас производительности примерно 15 %.
С точки зрения экономии выгоднее покупать модель с встроенным блоком управления

В таком случае электрической энергии расходуется примерно на 13 % меньше.
Обратите внимание при выборе на комплектацию отопительного оборудования, электрический котёл Kospel может комплектоваться расширительным бачком, комнатным термостатом и пр.
Помните, что жидкость нагревается не напрямую, а значит нагрузка на трубчатые электронагреватели увеличивается. Как следствие, наиболее распространённая причина поломки оборудования – выход из строя ТЭНов

Автоматика очень чувствительна к перепадам напряжения.

https://youtube.com/watch?v=jIteX4KRX3Q

Польские электрокотлы данной марки – отличное решение для обогрева загородного дома либо квартиры, если нет возможности провести газ. Агрегаты Коспел специально адаптированы для работы на российской территории, где наблюдаются частые перепады напряжения.

Электрокотел Kospel EKCO.L2.

В начале данного обзора хотим напомнить, что электрокотел – это устройство, которое предназначено для отопления помещений путем нагрева электрическим током воды протекающей через теплоноситель котла. Конечно, это лишь общее понятие и в электрокотлах кроме теплоносителя и нагревательного элемента очень много автоматических и прочих систем, которые направд\лены на удешевление, обезопашивание и повышение КПД котла, о чем мы так же поговорим в данной статье.

  Немного слов хотелось бы сказать о производителе KOSPEL. Компанию Коспел в 1990 году основал её нынешний  президент Кшиштов Лукасик, начав производство собственных водонагревателей и котлов. Находясь на территории Республики Польша Kospel является одним из крупнейших производителей в Европе водонагревателей и электрических котлов. В компании работает более 450 человек, а продукцией компании пользуется уже около 6 миллионов человек, не только в европе, но и в Азии и Африке. Капитал и содрудники компании  – это граждане Польши. Благодаря инновациям, внедрениям технологий и постоянныму взаимодействию с клиентами компания стала одним из основных конкурентов на мировом рынке водонагревателей и электрокотлов.

   Так же стоит заметить, что электрические котлы в основном используются с косвенными водонагревателями водонагревателями, что обеспечивает не только тепло и горячую воду в доме, но и прилично экономит финансы, по сравнению с установкой водонагревателей другого типа.

Лучшие и наиболее известные модели: характеристики и цены

EKCO.A

Самая компактная и самая простая из актуальных моделей, отличный выбор при ограниченном пространстве, ВхШхГ – 912х203х172 мм. Выпускается в вариациях мощностью 4, 6, 8, 12, 15, 18, 21 кВт, не смотря на габариты, также имеет встроенный циркуляционный насос и группу безопасности. Управление мощностью – автоматическое, в комплекте имеется комнатный термостат, на котором можно выставить желаемую температуру.

Из недостатков стоит отметить стальной нагревательный узел (практически единственный в нынешнем модельном ряде), отсутствие расширенных настроек работы, отсутствие защиты от остановки циркуляционного насоса и замерзания системы, немного завышенную как для такой простой конструкции цену, что обусловило не самую высокую популярность среди модельного ряда электрокотлов Kospel.

Стоимость: 33 000-33 500 руб.

Сравнение эффективности отопления частного дома электрокотлом и конвекторами

EKCO.R2

Известный и востребованный классический электрокотел Kospel. Данная модель, начиная с мощности 24 кВт уже имеет медный теплообменник и патрубки, также отличается наличием в комплекте комнатного термостата, автоматики с автодиагностикой, защитой от перегрева, манометром. Вес – всего 18 кг, что позволяет установить его практически на любую стену, при этом самостоятельно. Владельцы отмечают практически бесшумную работу, на протяжении более 7 лет эксплуатации не было серьезных сервисных нареканий.

Недостатком является все так же отсутствие расширительного бака и уязвимость к перепадам электроэнергии. В целом – это стандартная недорогая модель, одна из лучших в соотношении цена-качество.

Стоимость: 31 500 35 600 руб.

EKCO.L2

Один из лучших электрокотлов Kospel для отопления частного дома. По факту, отличие модели EKCO.L2 от EKCO.R2 заключается лишь в наличии в первом функции программирования, которая позволяет, при грамотном использовании, сэкономить 10, 20 и даже 30% электроэнергии за счет построения шаблонов работы котла. Достаточно один раз задать температурный график и автоматика без вмешания человека будет поддерживать заданный режим.

В остальном это идентичная предыдущей беспроблемная и удобная в эксплуатации модель.

Стоимость: 36 200- 38 500 руб.

EKCO.T и EKCO.TM

Модели с высокой теплопроизводительностью, предназначенные для отопления больших частных домов площадью от 300 м2. Существуют вариации мощностью 30, 36, 42, 48 кВт. Все они оснащены двумя медными нагревательными узлами, дополнительно защищенными теплоизоляционным кожухом, минимизирующим теплопотери сквозь модули котла. Из функционала также: программатор, защита от перегрева, защита от блокировки насоса, комнатный термостат, современный фильтр с магнитным вкладышем для очистки теплоносителя.

Модель EKCO.TM отличается от EKCO.T наличием в заводской комплектации внешнего уличного датчика температуры, позволяющего организовать комфортное погодозависимое автомтатическое управление. Из недостатков лишь отсутствие расширительного бака и довольно высокая цена, особенно за модели с возможностью организации погодозависимого управления.

Стоимость: 73 500-77 900 руб. (цена моделей EKCO.TM 125 000-133 000 рублей)

Часто задаваемые вопросы по котлам Kospel

+ Как к моделям Kospel подключить бак косвенного нагрева?

Подключение буферной емкости или бойлера косвенного нагрева осуществляется через трехходовой кран с сервоприводом (например Honeywell VCZMH6000E). Схема подключения несколько отличается в зависимости от модели, однако подробные указания всегда описаны в инструкции по эксплуатации, сейчас можно без проблем найти ее электронную версию.

+ Как заправить электрокотел теплоносителем?

Для заполнения системы отопления используется предусмотренный для этого узел подпитки, который, желательно, должен находиться в самой нижней точки отопительной системы. Для закачки нужно использовать насос или напор водопровода (будьте осторожны и закачивайте теплоноситель при малой мощности/слабом открытии вентиля, чтобы избежать гидроудара). Небольшие системы с естественной циркуляцией можно заполнить через открытый расширительный бак.

+ Какие существуют неисправности у электрокотлов Коспел?

В виду простой конструкции – колба с ТЭНами и автоматика, ломаться в электрокотлах практически нечему. Единственной проблемой является образование на ТЭНах накипи, что характерно любым электрокотлам, особенно при использовании в качестве теплоносителя жесткой неочищенной воды. Вследствие образования накипи, сильно снижается КПД: чтобы нагреть воду сквозь слой накипи до прежней температуры, необходимо больше времени и электроэнергии. В зависимости от качества теплоносителя и условий эксплуатации, замена ТЭНа производится раз в 3-5 лет, сделать это можно самостоятельно. Остальные модули у всех электрокотлов на практике редко выходят из строя в первые 10 лет эксплуатации.

Внешний вид и внутреннее устройство KOSPEL L2

Давайте рассмотрим внешний вид и внутреннее устройство электрокотла Kospel Ekco l2 по фото, которые мы видим выше:

На первом фото мы видим внешний вид котла:

– в правом углу внизу мы видим манометр, который позволяет нам наблюдать за давлением жидкости в контуре отопительной системы.

– так же на фото слева мы можем видеть панель управления электрическим котлом которая отвечает за установку и просмотр рабочих парметров электрического котла, осуществляет автоматический выбор мощности отопления, что существенно влияте на расход и потребление электроэнергии. Так же на этой панели мы можем производить регулировку теплоносителя электро котла от 20 до 85 градусов по цельсию.

На рисунке справа мы видим котел Ekco l2 без передней крышки. И можем наблюдать чем оснащен данный электрокотел:

– Узел мощности, который обеспечивает котлу надежность и безшумность работы. Кстати, состоит узел из электронных полупроводниковых элементов.

– Предохранительный термический выключатель, который отключает питание котла в случае возникновения запредельных температур, что предохраняет зулы от выхода из строя.

– Так же мы видим нагревательный узел из нержавеющей стали. Стоит заметить, что в котлах, мощностью от 24 кВт нагревательный узел изготавливается из меди.

– Циркуляционный насос, собственного бренда компании, что естетствеено, повышает доверие к производителю.

-Клапан безопастности настроенный на давление до 0,3 Мпа.

– Автоматический воздухотводчик.

 В этой статье мы рассмотрели устройства и приимущества электрического котла Kospel EkCO L2. Несомненно в 2018 году, в предверье ввода в эксплуатацию Белорусской АЭС и ожидаемым удешевлением энергии для отопления помещений эта модель котла станет одной из самых популярных, ведь простота в работе, надежность, долговечность и высокий КПД – это те факторы которыми он обладает, а так же это первые факторы при выборе электрокотла.

   Купить электрокотел Kospel EKCO L2 вы всегда можете в нашем магазине. Приимуществом приобретения оборудования у нас является работа с прямым поставщиком, конкурентные цены, грамотные и побывавшие на обучении на заводе Kospel специалисты, рассрочка и кредит, а так же доставка в любую точку Беларуси.

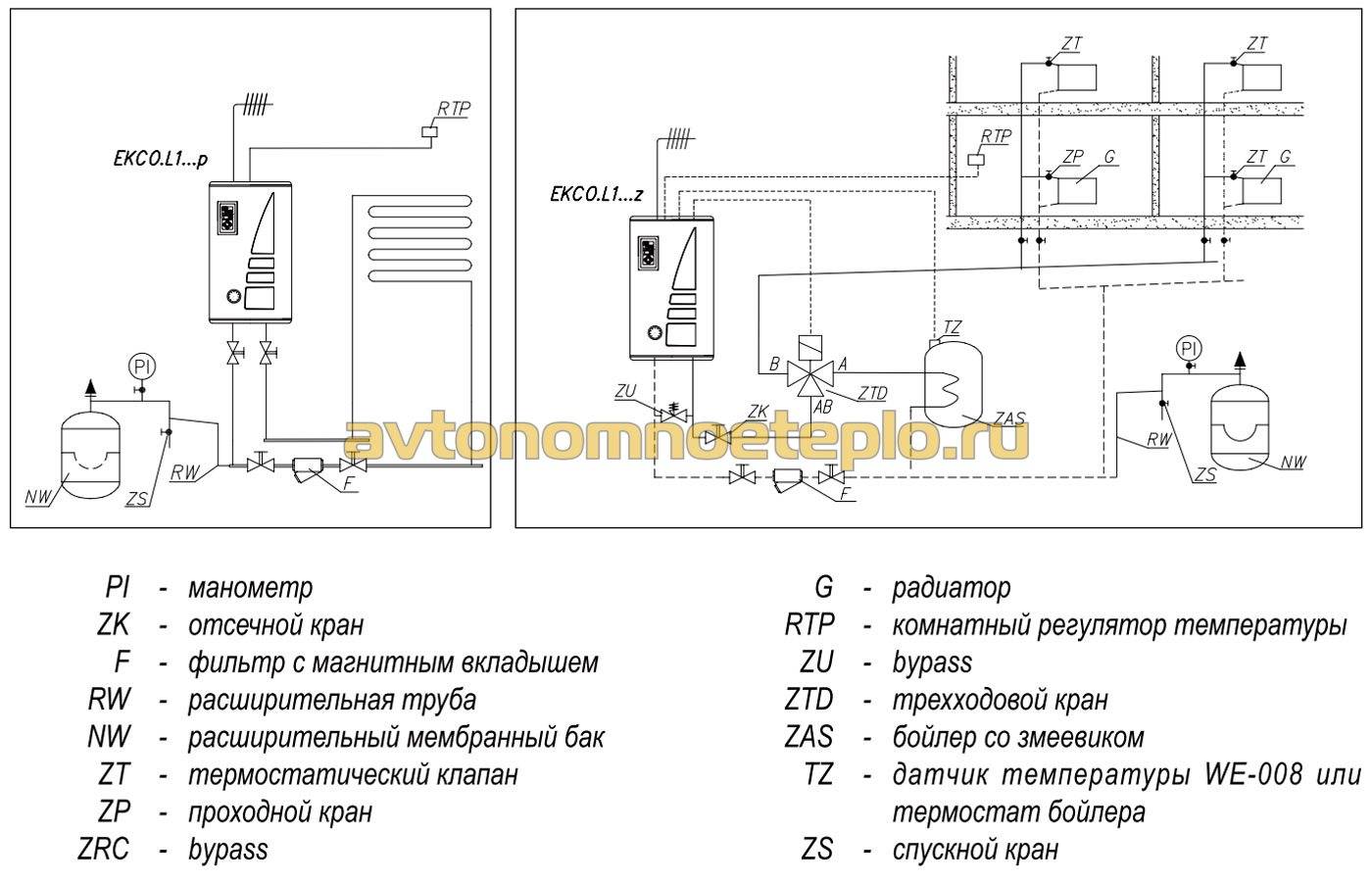

Схемы подключения электрокотлов

Электрические котлы для отопления частного дома основываются на принципе принудительной и естественной циркуляции. В принудительной схеме работает нанос, в естественной – теплоноситель движется благодаря разнице плотности.

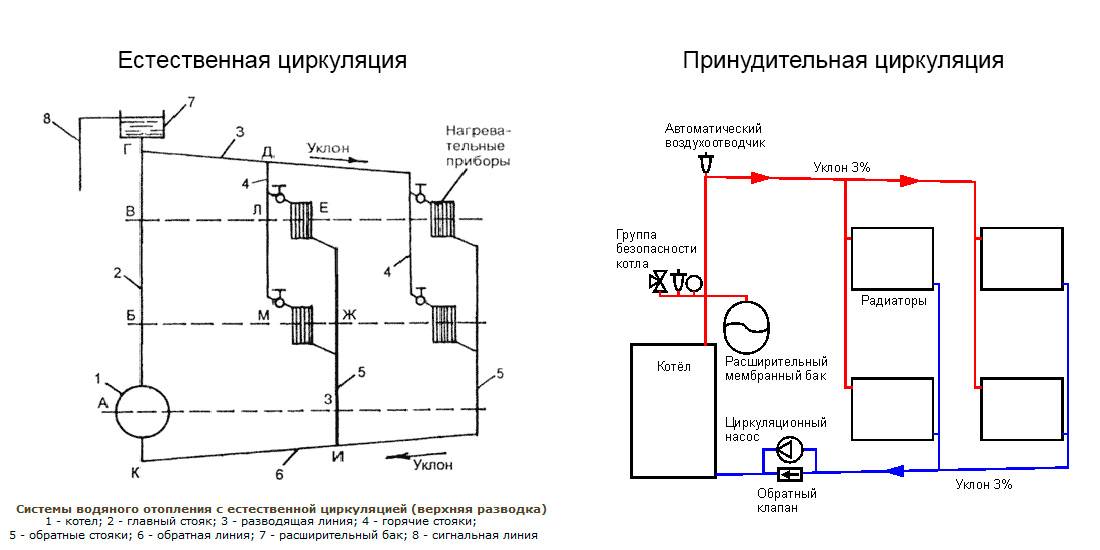

Естественная и принудительная схемы циркуляции теплоносителя в системе отопления.

В схему подключения электрокотлов входит разводка отопления:

  1. Однотрубная разводка проста в монтаже и устройстве, такую систему можно устанавливать своими руками без специальной подготовки. Единственный существенный недостаток, из-за которого и отказываются от этого способа, выступает разница температур в батареях. Однотрубный вариант применим лишь для очень маленьких помещений на небольшое количество радиаторов. Если установить такую систему в обычном доме, то первые радиаторы будут горячими, а замыкающие постоянно холодными – жидкость туда доходит уже охлажденной. Для решения такой проблемы часто ставят перемычки и добавляют секции в радиатор, иногда устанавливают насос.
  2. Двухтрубная система – самая популярная и практичная. Радиаторы имеют одинаковую температуру, а с помощью запорных вентилей можно задать нужную температуру в отдельных помещениях. Существенный недостаток – затратное планирование и монтаж, большое количество расходников и комплектующих.

Расширенные настройки котла Kospel (Коспел) EKCO L2 и LN2

Электрический котел Kospel (Коспел) EKCO L2 и LN2 дает возможность редактировать расширенные настройки и параметры работы котла.

Чтобы войти в расширенные настройки котла необходимо выключить котел.

Котел выключился. А далее удерживая стрелку вправо, нажать кнопку включения/выключения.

Первый параметр — это мощность нагревательного узла. Установленное значение должно соответствовать реальному значению номинальной мощности нагревательного узла.

Следующий параметр — это параметр работы циркуляционного насоса. Он может работать в автоматическом режиме PA или постоянном режиме Pr. При автоматическом режиме, насос выключится после 3-х минут с момента размыкания контактов NA или RP.

Следующий параметр обозначен как G — это количество активных ТЭНов. Стандартное значение параметров 3, означает что котел использует все нагревательные элементы и работает в режиме полной мощности. Понижение значений с 3-2-1 способствует уменьшение мощности на 1/3.

Следующий параметр предназначен для выбора режима электрического котла для отопления. Параметр NO говорит о том что котел работает в нормальном режиме на отопительную систему с радиаторами. Диапазон температур составляет от 20-85 градусов цельсия.

Режим PO предназначен для изменения характеристик работы котла на нагрев системы типа «теплый пол». В данном режиме диапазон температур составляет от 20-60 градусов цельсия.

Важно: в данном режиме не доступна функция работы с бойлером косвенного нагрева. Следующая функция касается бойлера ГВС

Значение 0 говорит о том что функция не активна. Значения от диапазона 50-85 градусов цельсия запускают этот параметр и определяют температуру подачи на бойлер косвенного нагрева

Следующая функция касается бойлера ГВС. Значение 0 говорит о том что функция не активна. Значения от диапазона 50-85 градусов цельсия запускают этот параметр и определяют температуру подачи на бойлер косвенного нагрева.

Следующий параметр предназначен для выбора типа датчика бойлера UDC. Для датчика WE019 выберите символ TI, для термостата TE.

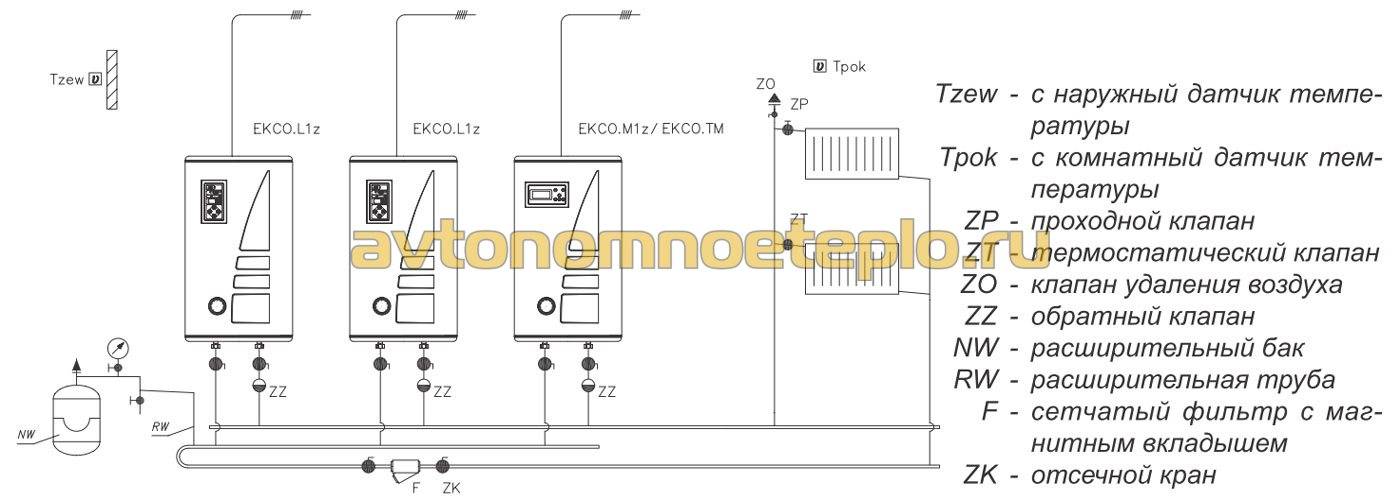

Следующий параметр — это адрес котла. A0 — котел работает самостоятельно, в момент работы котла в каскаде параметр этот указывает по очереди адрес прибора.

Следующий параметр — это использованный тип датчик протока. Значение 1 указывает на использование датчика XCDN15. Значение 2 на стандартный датчик KOSPEL (Коспел).

Счетчик времени работы электрического котла. Показывает время работы котла с момента подключения к системе.

При перезагрузке котла все параметры автоматически сохранятся.

Электрокотел Kospel (Коспел) L2 и LN2 — это отличный выбор для любого дома и квартиры. Вы без проблем сможете разобраться и произвести необходимые настройки, но если вы не уверенны в своих силах, лучше обратиться в сервисный центр Коспел и высококвалифицированные специалисты вам в этом помогут.

Источник

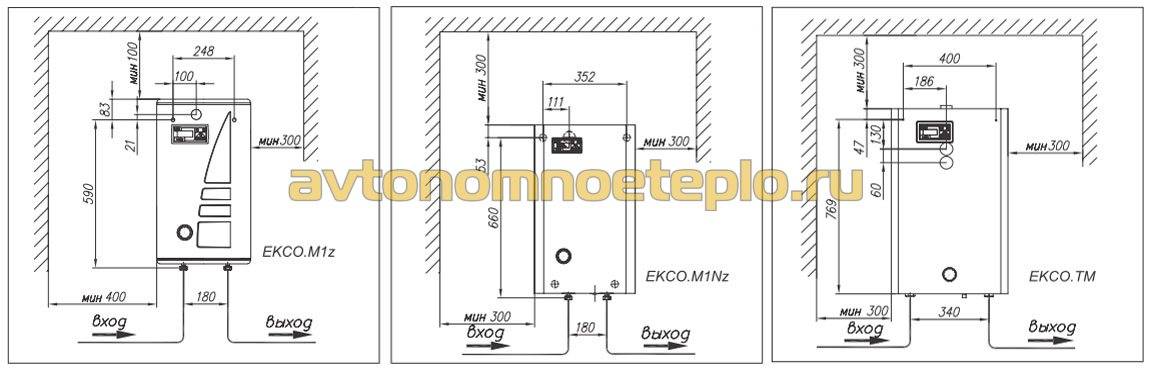

Монтаж и подключение

Электрокотел Костел является уже готовым к эксплуатации оборудованием. В конструкции независимо от модели предусмотрено наличие циркуляционного насоса, группы безопасности, датчика протока воды и т.д. Обвязка котла потребует подключения фильтров грубой очистки на подпитку системы отопления.

Монтаж электрокотла выполняется следующим образом:

  • Выбор места монтажа — электрический котел может быть установлен практически в любом месте квартиры. Нагрев теплоносителя происходит с помощью электричества, поэтому не требует монтажа системы дымоудаления.

Подключение к сети напряжения — в инструкции четко прописаны нормы и требования, предъявляемые к сечению кабеля для подключения к электросети. Обязательно устанавливается заземление, автоматы и блок УЗО. Для стабильной работы может потребоваться стабилизатор напряжения.
Подключение блока управления — потребует присутствия специалиста. Модели с блоком электронного управления могут дополнительно использовать терморегулятор. Датчик будет передавать информацию на контроллер, и вносить коррективы в выбранный температурный режим.Подключение котла без комнатного терморегулятора, экономически менее выгодно. Согласно исследованиям, расход электричества в таком случае увеличивается на 10-15%.
Подключение контуров отопления — устройство нагревательного узла моделей с электронным контроллером позволяет одновременное подключение сразу двух систем отопления. Часто это используется для монтажа тёплых полов и центральной системы обогрева здания. Программатор будет автоматически отслеживать температуру нагрева теплоносителя для каждого из контуров.
Обслуживание — заполнение трубопровода системы отопления осуществляется с помощью открытия крана на подпитке. Так как в процессе набора воды появляются воздушные пробки, в конструкции котла предусмотрен автоматический воздушный клапан, позволяющий избавится от завоздушивания.

Как правильно выбрать котёл

Выбор электрокотла компании Костел может вызвать трудности по причине огромного количества представленных модификаций. При подборе оборудования необходимо учитывать следующие моменты:

  • Площадь обогрева — на 1 кВт мощности оборудования приходится 10 м² помещения, которое сможет обогреть котел. Следует помнить, что при подключении БКН потребуется запас производительности, около 15%.

Блок управления — экономически выгодно приобретать модификацию с встроенной функцией автоматического контроля. Расход электроэнергии сокращается на 10%, что достигается точной регулировкой нагрева теплоносителя.
Дополнительное оборудование — котлы могут иметь в комплектации расширительный бак, комнатные терморегуляторы, и т.д. Консультант поможет подобрать модификацию, оптимально подходящую по техническим параметрам отапливаемому помещению.
Недостатки котлов Коспел — нагрев теплоносителя осуществляется не напрямую, что приводит к большей нагрузке на тэны. В результате одной из распространенных поломок является выход из строя нагревательного элемента. Автоматика боится скачков напряжения.

Электрокотлы Коспел – это хороший вариант для отопления частного дома или квартиры при отсутствии возможности в газификации. Станция с механическим регулятором в среднем стоит на 5-8 тыс. руб. дешевле, чем оборудование с электронным блоком управления. В целом котел является хорошим вариантом для автономного отопления дома или квартиры, по достаточно приемлемой цене.

Основные приимущества использования электрокотла KOSPEL L2.

Компания Коспел постоянно проводит собственные исследования, а так же проводит опросы среди пользователей компании на разные вопросы. Вот и в этот раз компания провела опрос и исследование на тему почему люди используют электрокотлы и какие аргументы для этого приводят. Выяснилось, что использовать электрокотел нужно потому, что:

— Он лучше всех подходит для энергосберегающих зданий. Использование в домах с площадью до 150 кв. метров и потреблением котла до 6 кВт, а так же льготные тарифы для электроотопления позволяют очень хорошо экономить по сравнению с другими видами топлива.

— Возможность совместной работы с твердотопливным котлом и камином. Работа в тандеме с твердотопливными котлами и каминами делает этот вид отопления самым дешевым.

— Низкие затраты при покупке и монтаже. Электрические котлы Kospel L2 —

это самы дешевый вариант покупки и монтажа, что естественно сказывается для покупки котла с ограниченным бюджетом.

— Одна из единственных возможностей отопления помещений при отсутствии газификации.

— Автоматика работы. Оснастив электрокотел необходимой автоматикой его работу можно свести к полностью автономной и не требующей обслуживания.

— Безопастная эксплуатация. Электрокотлы — это самый безопастный вид отопления, нет газа, горючих элементов, а автоматика полностью предохраняет котел от возможных неприятностей.

— Экологическая чистота при использовании.

Это были самые основные доводы в пользу использования электрокотлов, но на самом деле их очень много и мы посвятим этому отдельную статью.
