Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров

Для чего необходимо заземление?

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Без такой процедуры, как заземление, безопасно использовать газовый котел не удастся. Дело в том, что такие устройства, как правило, изготавливаются из металла или же имеют металлические части, например, кожух, а этот материал характеризуется возникновением статического электричества. Появляющиеся заряды формируют электрическое поле, которое влияет на электронную систему котла, отвечающую за управление. Иными словами, при отсутствии заземления деятельность данной составляющей может быть нарушена. Выйдет из строя либо вся система, либо ее отдельные элементы, такие как плата.

Также следует добавить, что данная процедура избавляет и обитателей дома от влияния статистического электричества. Заряды хотя в большинстве случаев и не опасны, но весьма болезненные, поэтому гораздо приятнее находиться под защитой от электрического тока. Кроме того, поможет она и предотвратить поломки: из-за скачков напряжения могут возникнуть проблемы с платой.

Электрическое поле часто приводит к самовозгоранию объектов, функционирующих, благодаря газу и под давлением, и, как результат, происходит взрыв. Заинтересуются незаземленным котлом и представители газовой службы и, вполне возможно, выпишут денежные штрафы.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

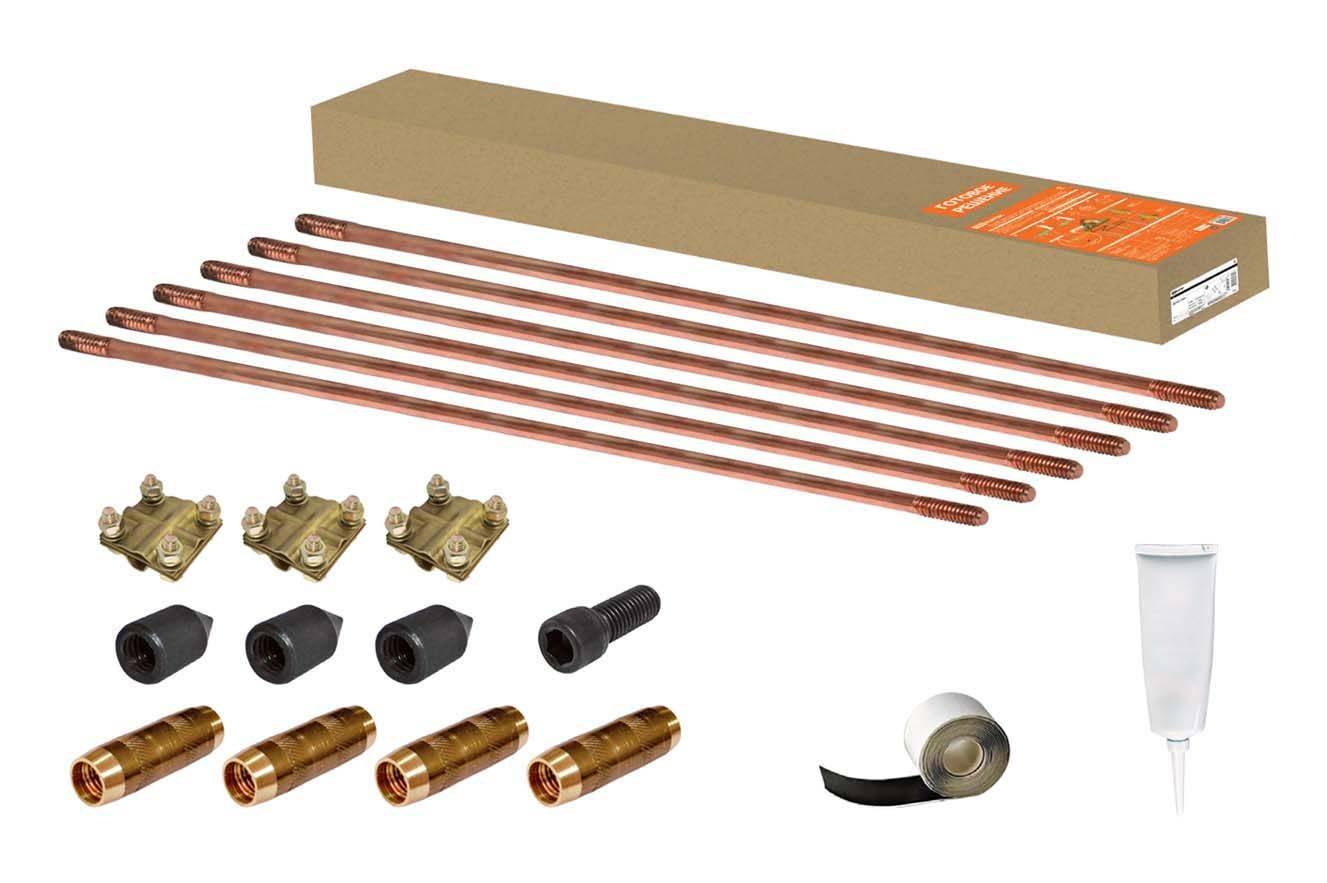

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, мм2Толщина стенки, мм
Черная стальКруглый:
— для вертикальных заземлителей16
— для горизонтальных заземлителей10
Прямоугольный1004
Угловой1004
Трубный323,5
Оцинкованная стальКруглый:
— для вертикальных заземлителей12
— для горизонтальных заземлителей10
Прямоугольный753
Трубный252
МедьКруглый12
Прямоугольный502
Трубный202
Многопроволочный канат1,8 (для каждой проволоки)35

Итого, для сборки стандартной конструкции понадобится:

  • металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
  • металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
  • металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
  • болт M8 или M10;
  • медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Лучшие промышленные комплекты заземления

Рейтинг составлен на основе отзывов покупателей.

ZandZ ZZ-000-045

ZandZ ZZ-000-045

Страна производитель – Россия. Штыри заземления омеднённые, имеют соединительную резьбу. В комплект входит 30 штырей, длиною 1,5 м. Диаметр их сечения составляет 14 мм. Между собой штыри соединяются муфтами. Их в комплекте 15 штук. Столько же зажимов для подключения проводника и наконечников для штырей. Комплект считается одним из лучших представленных в настоящее время на рынке. Может устанавливаться даже в песочный грунт.

Достоинства:

  • универсальность применения;
  • полная комплектация;
  • качественные материалы;
  • длительный срок службы.

Главный недостаток:

высокая стоимость.

GALMAR GL-00045

GALMAR GL-00045

Страна производитель – Польша. Комплект предназначен для устройства трёхточечного контура заземления. В него входят 30 омеднённых штырей, имеющих длину по 1,5 м и диаметр сечения 14 мм. Есть 5 направляющих головок на отбойный молоток и 1 насадка. Штыри имеют резьбу, которая позволяет соединять их между собой муфтами.

Достоинства:

  • универсальность применения;
  • надёжность;
  • качественные материалы изготовления;
  • длительный срок службы.

Главный недостаток:

стоимость выше, чем у конкурентов.

EZETEK CN-6

EZETEK CN-6

Страна производитель – Россия. Комплект может быть использован для бытовой и промышленной установки модульно-штыревого заземления. В него входит 4 штыря из нержавеющей стали, имеющих длину по 1,5 м и диаметр 16 мм. Соединение штырей осуществляется между собой с помощью стальных муфт. Из такого же материала выполнена удароприёмная головка для кувалды.

Достоинства:

  • доступная стоимость;
  • универсальность применения;
  • высокое качество и надёжность элементов контура;
  • длительный срок эксплуатации.

Недостатки не выявлены.

Bolta

Bolta

Страна производитель – Россия. Комплект предназначен для устройства контура заземления в загородных домах и на дачах. Он полностью соответствует требованиям ПЭУ и европейским стандартам. В него входят 4 стальных штыря, имеющих длину по 1,5 м и диаметр сечения 16 мм. Они имеют многослойное медное покрытие, имеющее со сталью молекулярно прочное соединение. Соединение штырей осуществляется с помощью муфт.

Достоинства:

  • срок службы до 15 лет;
  • может использоваться для устройства заземления на сложных грунтах;
  • доступная стоимость;
  • высокое качество исполнения элементов конструкции.

Недостатки не выявлены.

TDM SQ2402-0001

TDM SQ2402-0001

Страна производитель – Россия. Комплект предназначен для устройства заземления частного дома, промышленных, складских и административных зданий, построенных на сложных, скальных, гравийных и других видах грунта. В комплект входят 6 стальных штырей-электродов, имеющих резьбу. Их поверхность покрыта слоем меди. Для обеспечения более длительного срока службы штыри можно дополнительно обработать перед установкой антикоррозийной пастой. Она входит в состав комплекта.

Достоинства:

  • срок службы до 30 лет;
  • универсальность установки и применения;
  • доступная стоимость;
  • качественные материалы изготовления элементов контура.

Недостатки не выявлены.

MZK-6-Z

MZK-6-Z

Страна производитель – Россия. Модульно-штыревая конструкция предназначена для устройства заземления частных домов на грунте любого типа. В комплект входят 4 оцинкованных штыря с резьбой и 4 соединительных муфты, изготовленных из нержавеющей стали. Диаметр сечения стержней 16 мм.

Достоинства:

  • доступная стоимость;
  • полная комплектация модуля;
  • длительный срок службы;
  • простота сборки.

Недостатки не выявлены.

ZGER-6

ZGER-6

Страна производитель – Германия. В комплект входят 4 стержня с резьбой, изготовленные из оцинкованной стали, имеющие длину 1,5 и диаметр сечения 20 мм. Заземление может использоваться для частных домов и небольших производств.

Достоинства:

  • качественные материалы изготовления;
  • длительный срок службы;
  • доступная стоимость.

Недостатки не выявлены.

Зачем нужно заземление в частном доме для газового котла

Газовый котел отопления относится к электроприборам и имеет металлический корпус, следовательно, он может содержать на своей поверхности опасный потенциал. Мощность котлов небольшая, поэтому смертельной опасности для человека они не представляют, но неисправный котел может быть причиной взрыва или выхода из строя автоматики. Поэтому для подобных котлов необходимо заземление.

Система заземления способствует отводу электрического тока в землю в случае появления на металлическом корпусе электрического заряда. Отвод тока происходит из-за того, что элементы заземления имеют намного более низкое сопротивление, чем тело человека. Из-за этого ток проходит по заземляющей системе в грунт, а не через человека, и там растекается. В результате человек не страдает. Не возникают и другие нежелательные ситуации, связанные с появлением статического заряда.

Газовые службы не допустят систему газового отопления к эксплуатации без наличия заземления. На момент проверки монтажа газового оборудования и правильности подключения его к газовой магистрали, заземление должно быть подключено, а акт проверки заземления составлен. Газовики проверят состояние заземляющего контура и подготовят пакет документов, включающий акт проверки заземления, необходимый для начала эксплуатации системы.

Устройство заземления одного лишь газового котла не имеет смысла. Стоит провести работу по заземлению всего частного дома, поскольку объем работ будет примерно одинаковый. Подробно вопрос о заземлении частного дома рассматривается в статье «Как сделать заземление в частном доме самому». Если заземление дома уже существует, система газового котла подключается к щитку общего заземления при помощи трехжильного провода через Устройство защитного отключения (УЗО).

Как влияет статическое электричество на работу котла

Современные газовые котлы — это высокотехнологичные приборы, содержащие цифровые микроконтроллеры, микросхемы, чувствительные датчики. Все эти элементы могут испортиться, если на металлическом корпусе котла возникнет статический электрический заряд. В этом случае агрегат выйдет из строя. Если есть исправное заземление, такой заряд уходит в землю и там растекается. Таким образом нейтрализуются опасные ситуации.

Заземление предотвращает:

  • Поражение человека электротоком. Хотя заряд в этом случае несильный, все же он вызывает у человека неприятные ощущения. Люди с болезнями сердца могут пострадать даже от такого слабого заряда.
  • Поломку автоматической системы. Автоматы газовых котлов могут выйти из строя при перепаде напряжения и могут иметь сбой в работе при появлении положительного потенциала на корпусе оборудования.
  • Возникновение опасности взрыва газа. Поскольку газ находится в системе газового оборудования под высоким давлением, статический заряд электричества, возникающий на корпусе неисправного устройства, может при определенной ситуации спровоцировать взрыв газа.

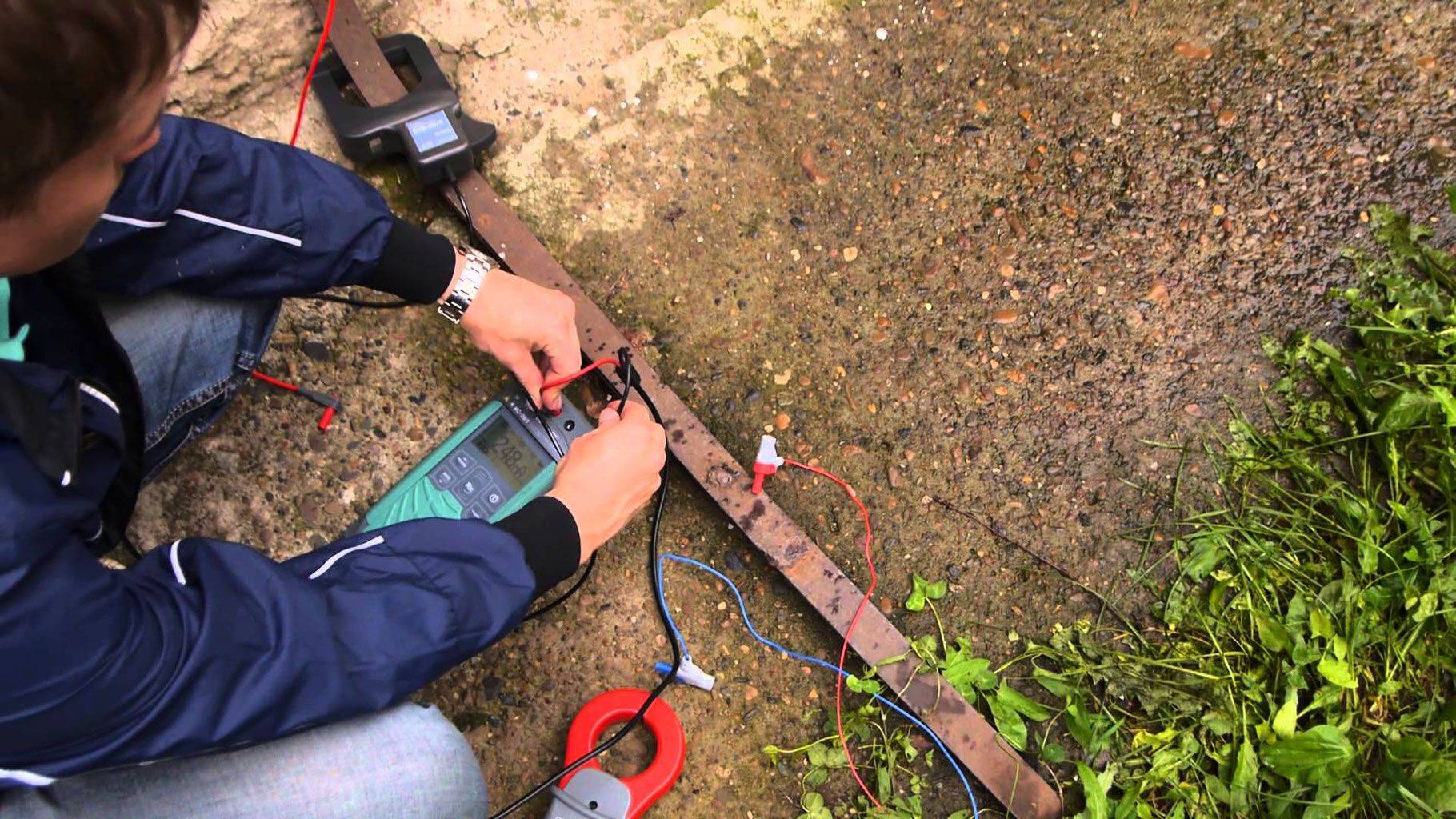

Проверка заземления котла

Выдавать акт о вводе газового котла в эксплуатацию (данный акт учитывает и допустимость использования имеющегося заземляющего контура) может представитель местной газовой службы. В то же время, согласно стандартам, для проверки сопротивления заземления необходимо вызывать специалистов из электрической лаборатории, которые также проверят качество системы молниезащиты. На практике обычно оказывается так, что проверку выполняет только одна служба.

Проверка заземления может проводиться с разной периодичностью, нормы которой устанавливаются соответствующими нормативными документами. Обычно проверка выполняется минимум один раз в год. Необходимость регулярной проверки обуславливается изменением характеристик почвы, интенсивности прохождения грунтовых вод и ряда иных факторов.

В любом случае, если сопротивление заземляющего контура и его целостность соответствуют нормативам, то хозяину будет выдан акт или протокол, разрешающий ввод котла в эксплуатацию и его дальнейшее использование.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Правильный выбор заземлителя

Заземлители для частного дома бывают естественными и искусственными. Как естественный можно выбрать имеющийся громоотвод или другие металлические изделия, контактирующие с грунтом. Кроме железных громоотводов, подойдут железобетонные конструкции.

Важно, чтобы такой громоотвод или другой тип заземлителя имели два и больше контакта с котлом. Трубопроводы, наполненные горючими жидкостями, применять как подобные устройства строго воспрещается

Не подойдут трубы отопления, канализации.

Искусственные устройства — уголок из железа, стальные трубы, полосы, выполненные для системы намеренно, закрепленные внутри земли. Некоторые частные дома оснащены заземляющей шиной, при наличии которой все работы сильно упрощаются.

Заземлители можно сделать самостоятельно или приобрести систему готовой (последний вариант дороже). Электроды контура делают из материала с диаметром два дюйма или уголка с сечением пятьдесят сантиметров квадратных, длина — более двух метров.

Выбор места для монтажа

От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:

  • Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.
  • Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.
  • Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.
  • Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.
  • Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.
  • Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.

При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.

Инструкция по заземлению газового котла

До начала основной работы нужно позаботиться о создании независимого внешнего контура заземления поблизости от здания. Хотя такая работа достаточно трудоемка, она не требует особой квалификации и может быть проведена самостоятельно.

Создание внешнего контура производится в следующем порядке:

  1. Не более чем в одном метре от стены здания делается разметка. По форме разметка должна быть в виде равностороннего треугольника со стороной 2 метра.
  2. По сделанной разметке копается траншея глубиной примерно 50 сантиметров и шириной 40 сантиметров. Треугольник соединяется со зданием траншей указанной ранее глубины.
  3. В верхней части траншеи мотобуром пробуриваются глубокие шурфы. Насадка для бура выбирается 1,6 м. п.
  4. В пробуренные шурфы вбиваются заземлители. В данном примере в качестве заземлителей используются уголки из стали (60х70 миллиметров и длиной 3 метра). Уголки нужно установить так, чтобы расстояние от них до дна траншеи было приблизительно 15 сантиметров.
  5. Следующий шаг — соединение заземлителей на вершинах треугольника металлической полоской (40х4 миллиметра). При этом полоса выступает как заземлитель, расположенный по горизонтали. После присоединения к замкнутому контуру, такая же стальная полоска укладывается по траншее, направленной к зданию. Там ее нужно поднять над уровнем отмостки примерно на 50 сантиметров.
  6. Завершающее действие — приваривание полоски к цоколю дома. Для этого понадобится металлический стержень.

Процесс монтажа контура заземления

Согласно нормативам ПУЭ, в указанной схеме величина сопротивления заземлительной системы не должна превышать 4 Ом. После создания независимого контура следует правильно его подключить к силовому щиту. Для этого рекомендуется применять медный заземляющий проводник. С одной стороны, проводник надежно фиксируется болтовым соединением к цокольной части здания, с другой — присоединяется к защитному нулю на щите.

Вышеуказанная схема применима в той ситуации, когда размеры участка земли это позволяют. Однако случается, что соседние здания расположены почти впритык и создать треугольный внешний контур невозможно. В этом случае внешний контур можно сделать по образцу, указанному на рисунке ниже.

Линейная схема устройства внешнего контура заземления

Порядок и сущность работ остаются такими же, как указано в инструкции выше. Однако имеется разница: вдоль здания выкапывается траншея длиной 4 метра, а заземлители заколачиваются на расстоянии 2 метров друг от друга.

Источники

  • https://samelectrik.ru/kak-zazemlit-gazovyj-kotel-v-chastnom-dome.html
  • http://www.stroy-podskazka.ru/kotly/gazovye/zazemlenie-v-chastnom-dome/
  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://klivent.biz/otopleniye/zazemlenie-otopitelnogo-oborudovaniya.html

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

  1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
  2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
  3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
  4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
  5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
