Обозначение розеток и выключателей на строительных чертежах и электрических схемах.

Как обозначаются розетки на электрических схемах

В принципе, графическое изображение имеет ограниченные формы, потому что самих форм не так уж и много. Основные из них это круги, прямоугольники, линии и так далее. Поэтому розетки на схеме обозначаются именно этими фигурами: целыми или урезанными, в единственном числе или скомбинированными.

Общий вид розетки – это полукруг выпуклого типа с торчащей из него линии вверх. Так обозначается конструкция двухполюсная. Значок розетки двухполюсной сдвоенной – это все тот же полукруг с торчащими двумя линиями. Сами убедитесь, посмотрев на рисунок ниже.

Такие приборы изготавливаются со степенью защиты не выше IP23. Если в ней присутствует заземляющий контакт, то в изображение добавляется горизонтальная черта, расположенная под чертой вертикальной на выпуклой стороне окружности. На рисунке обозначены розетки открытой установки. Скрытые модели схематично отличаются от этих, вот их графическое изображение внизу:

Отличие незначительное – это вертикальная линия, разделяющая полукруг пополам. По сути, два вида розеток (скрытой установки и открытой) по всем показателям одинаковые. И если у некоторых возникают сомнения по поводу безопасности эксплуатации срытых моделей, то необходимо заверить, что их безопасность на достаточно высоком уровне за счет токонепроводящих элементов конструкции. Они не дают соприкасаться голым проводам со стенами. Добавим, что модели скрытой установки с заземлением имеют, как и в случае с открытыми, дополнительную горизонтальную линию.

Если говорить о влагозащищенных моделях, то их графическое обозначение отличается от простых лишь тем, что полукруг имеет черный цвет. Вот они на рисунке снизу.

У них очень высокая степень защиты: от IP44 до IР55. Эти электрические приборы можно устанавливать во влажных помещениях или на улице под навесами.

Производители сегодня предлагают блоки, состоящие из розетки и выключателя. Удобный вариант, который позволяет сэкономить, потому что в одной штробе можно уложить сразу несколько проводов. По стандартам такие блоки могут быть разноплановыми. То есть, количество розеток и выключателей может быть разным. Вот три такие позиции:

  1. Это более сложная конструкции, в состав которой входят: одна розетка, один одноклавишный выключатель, один двухклавишный выключатель. Розетка с заземлением.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

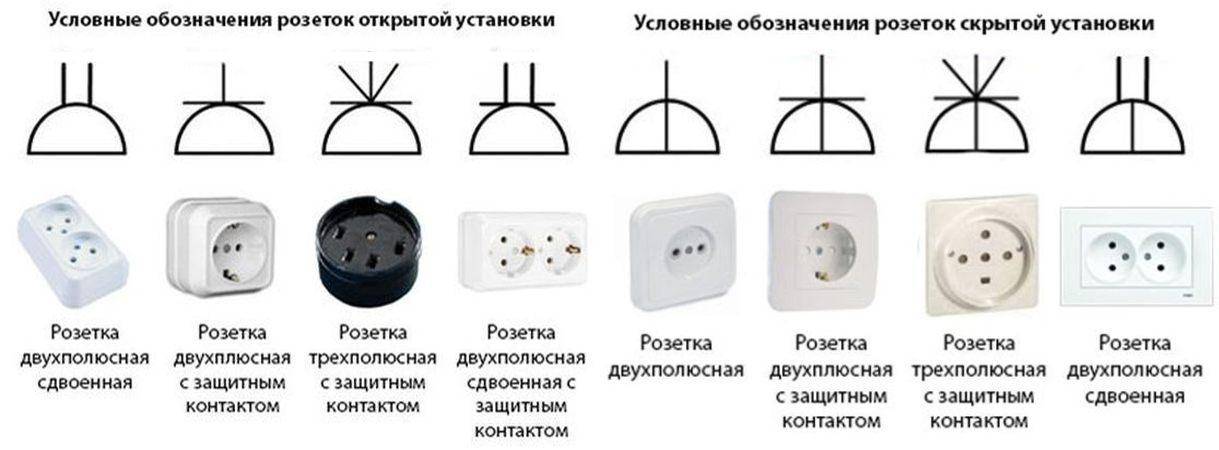

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

  • открытой установки;
  • скрытой установки;
  • влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ

Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.

Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Основные виды розеток

Электрическая розетка (штепсельная розетка) представляет собой устройство, которое позволяет быстро включить и отключить от сети различные приборы.

Основными ее элементами являются:

  • контакты – обеспечивают соединение электросети и вилки;
  • колодка – керамический корпус для контактов и креплений установочной коробки (подрозетника);
  • корпус – выполняет декоративную и защитную роль.

В общем смысле слова изделие может выполнять и иные функции. Например, соединять и разъединять телефонную связь, радио, интернет и даже водоснабжение в сантехнических устройствах.

Следовательно, конструктивных и функциональных разновидностей этого типа соединения существует множество.

Основные виды розеток, используемых в быту, разнятся:

  • в зависимости от способа установки встречается накладная и встроенная;
  • по количеству гнезд — одинарная или блок из двух, трех и более;
  • по количеству соединений — с заземляющим контактом и без;
  • по назначению — антенная, для телефона и интернета, для бытовых приборов, для мощной техники.

Простым и универсальным в установке является прибор накладного типа. Он не требует делать глубокие отверстия в стене, что удобно при временном размещении либо в помещениях промышленного назначения.

Корпус вместе с колодкой крепится на нужную поверхность и подключается к открытой электропроводке.

Так как монтаж осуществляется не в установочную коробку, то для надежного закрепления на плоскости подойдут обычные дюбель-гвозди

Встраиваемый вариант установки имеет более эстетичный вид, т. к. основная часть изделия погружена в стену, а снаружи остается лишь защитный корпус. Таким образом, ничего не мешает восприятию интерьера помещения.

Проводка в этом случае скорее тоже скрытая. Для такого вида закрепления в стене вырезается цилиндрическое отверстие, в которое монтируется установочная коробка. Она надежно и безопасно фиксирует розетку в стене.

По правилам установку устройства с заземляющим контактом рекомендуется производить на удалении не менее 500 мм от газопровода

Вариант с двумя гнездами предназначен для соединения с сетью сразу двух штепсельных вилок. При скрытом монтаже колодка помещается в один подрозетник.

Для увеличения их числа (более двух) придется делать дополнительное отверстие в стене и объединить корпус одной рамкой, если предполагается скрытая установка. Если же модель накладная, то добавляются модульные колодки.

Европейский стандарт предусматривает установку электроточки на высоте 30 см от пола. Это позволяет быстро найти ее в темноте на ощупь и комфортно пользоваться человеку среднего роста

Современный вид розетки – с заземляющим контактом. Используется в сетях с заземляющим проводом, которые безопаснее сетей типа «фаза, ноль».

К этому проводу присоединены дополнительные клеммы. Они в первую очередь соприкасаются с подключаемой вилкой, что исключает поражение опасным напряжением и током неисправных бытовых электроприборов. А еще защищает аппаратуру от помех в сети и электромагнитных помех от других приборов.

Антенная не имеет в себе напряжения. Она служит для соединения телевизора с антенным кабелем. Внешним отличием является только вид входного отверстия в корпусе.

Блок розеток имеет смысл расположить позади телевизора, если заранее определено место его установки, чтобы дополнительно не загромождать пространство кабелями

Для подключения к интернету и локальным сетям применяется компьютерная розетка. В нее же можно подключить и телефонный кабель.

Разъемы интернет и телефонного кабеля одинаковы по форме — RJ45 и RJ11/12 соответственно. Первый использует 8 контактов, а второй 4 или 6. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up.

Производители интернет-кабелей не советуют при подключении раскручивать витую пару больше 13 мм, чтобы избежать проблем соединения с интернет

Такие устройства могут выполняться в компактном корпусе или иметь вид обычного на 220 В. Для подключения телефона с разъемом старого образца придется установить розетку с соответствующим входом.

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Виды и типы

Электромонтажные схемы — это специальные чертежи, на которых обозначены определенные связи между электрическими элементами и устройствами, которые подключены к сети и потребляют электроэнергию. Соединение описывается и организуется по стандартам и правилам, которые определены и действуют согласно физическим законам. Схема призвана научить электромонтажеров и прочих специалистов понимать принцип строения сети и строение устройств, из каких именно деталей оно состоит.

Пример электромонтажного чертежа

Важно! Основное предназначение электросхем состоит в том, чтобы помочь устанавливать электрические устройства и настраивать их, производить их ремонт на основе быстрого и легкого обнаружения неисправностей. Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности

Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности. Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

  • Структурные. Наиболее простой вариант, который самыми простыми «словами» дает понять, как работает то или иное устройство, из чего оно состоит. Порядок чтения таких документов обозначается стрелками от блока к блоку, а непонятные моменты обозначаются поясняющими надписями;
  • Монтажные. Часто используются в пособиях или интернет-ресурсах, где предлагается выполнить монтаж электрической проводки или других элементов самостоятельно. В такой схеме нужно показать точное месторасположение каждого отдельного элемента цепи (розеток в доме и так далее);

Структурный документ

  • Объединенные. Как понятно из названия, этот документ совмещает в себе несколько видов и типов схем. Обычно такие электросхемы использует в случае, где без огромного количества различных элементов можно показать все важные особенности цепи;
  • Схемы расположения. Документы, определяющие относительное расположение некоторых составных частей изделия или электроустановки, а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п.;
  • Общие. Те, которые определяют части, из которых состоит комплекс, а также их соединения;
  • Функциональные. Мало чем отличаются от структурных, но более подробно описывают все составляющие и узловые элементы сети. В них больше не очевидных связей и компонентов;

Принципиальный чертеж

  • Принципиальные. Наиболее часто применяются в сетях распределения, так как они дают точное понимание того, как работает то или иное электрооборудование. На такого рода схемах в обязательном порядке должны быть обозначены все функциональные блоки цепи и виды связей между ними;
  • Подключения. Своеобразные документы, обозначающие способы внешних подключений устройства к другим сетям и прочим аппаратам.

Полный принципиальный чертеж

Видовая особенность схем подразделяет их на:

  • Электрические. Документы, показывающие составные части изделий, работающих на электрической энергии;
  • Газовые. Бумаги, которые отображают строение и основные узловые компоненты газовой системы какого-либо оборудования, помещения и т.д.;
  • Гидравлические Документы, показывающие составные части изделий и их строение, использующие энергию сжатой жидкости для работы;

Функциональная электросхема

  • Схемы деления Конструкторские документы, которые определяют состав устройства, его составные части их целевое назначение и взаимосвязь;
  • Пневматические. Документы, показывающие составные части изделий и их строение, использующие энергию сжатых газов для работы;
  • Кинематические. Схемы, на которых с помощью специальных условных рисунков обозначаются звенья механизмов и кинематические пары для их кинематического анализа;

Монтажная схема проводки в квартире

  • Комбинированные. С их помощью отображается основное и вспомогательное оборудование устройства или цепи, их взаимосвязь и средства автоматизации, которые показывают техпроцесс;
  • Вакуумные. Схемы, позволяющие дать описание устройствам, действие которых (и их составных частей, основано на изменении давления и достижении вакуума;
  • Оптические. Представляют собой УГО процесса изменения света в оптической системе.

Пневматический принципиальный чертеж

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

  • Основные линии должны быть толщиной не больше 0,8 мм;
  • Надписи над обозначениями пишутся шрифтом №7;
  • Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
