Обратный клапан в системе отопления

Особенности выбора

Основным критерием при выборе обратного клапана является способ его подключения к системе трубопровода. Он разнится в зависимости от типа и модели устройства:

  • Муфтовые изделия имеют узел с резьбой, упрощающий их подсоединение к магистрали. Как правило, такой вид крепежа встречается на дисковых агрегатах, которые подходят для установки в независимых отопительных системах загородного дома или квартиры. Их особенностью является малый диаметр, который обычно не превышает 50.
  • Фланцевые устройства содержат в своем корпусе специальные отверстия, при помощи которых механизм крепится к трубопроводу. Этот тип монтажа прочнее, чем резьбовые аналоги.

Некоторые клапаны требуют сварочных работ для установки. Этот вид применим для прокладки полипропиленовых трубок.

Не менее важной характеристикой является материал агрегата, он может быть нескольких типов:

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Необходимо подбирать клапан, соответствующий размеру проходного трубного отверстия. Давление в системе не должно выходить за пределы показателей, определённых производителем конкретной модели агрегата.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

  • Когда три узла параллельного соединения и в одном из них отсутствует работа.
  • При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Что это такое

Мы обсуждаем несложное приспособление, пропускающее воду в одном направлении и блокирующее противоток.

Обратный клапан для систем водоснабжения и отопления конструктивно может относиться к одному из трех типов:

ИзображениеОписание

Движение затвора вдоль оси водопровода обеспечивает арматуре минимальный размер

Пружинный: латунный или пластиковый затвор движется по отношению к седлу поступательно и снабжен возвратной пружиной. Достоинства решения — дешевизна, компактность и возможность установки в произвольном положении, недостаток же состоит в том, что этот клапан пропускает воду лишь при значительном перепаде давлений. Дело в том, что потоку воды нужно преодолеть сопротивление возвратной пружины.

Роль затвора выполняет свободно перекатывающийся в корпусе шар

Шариковый: затвор представляет собой шар, движущийся в трубке. Для срабатывания установленного в горизонтальном положении шарикового клапана, нужен минимальный перепад давлений. Недостаток конструкции — в том, что этот вид арматуры можно устанавливать лишь в определенных положениях.

Конструкция с поворотным затвором

Поворотный: затвор поднимается при протоке воды и опускается, перекрывая седло, под собственной тяжестью.  Как и шариковый, поворотный клапан имеет ограничения по положению установки.

Узнать больше об этом виде водопроводной арматуры вам поможет видео в этой статье.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

  1. Неравномерное остывание теплоносителя.
  2. Ошибки при строительстве.
  3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Необходимость применения

Ответ на это вопрос абсолютно однозначен. Такое устройство просто необходимо, если вы хотите быть уверены в безопасности и долговечности своего отопления. Ведь обратный ток воды – это ситуация, от которой не застрахован никто. На разных участках домовой сети теплоноситель находится в разных агрегатных состояниях. Где-то он уже остыл, где-то ещё нет, в результате возникают локальные перепады давления, так как теплоноситель постоянно расширяется и сокращается. Это может повлиять на движение его по трубам, даже если в системе присутствует насос, установка обратного клапана в системе отопления необходима.

Давайте разберёмся — куда его ставить. В случае если речь идёт о самотёчной сети, он должен быть установлен перед котлом. Также необходимо поставить его после байпаса перед котлом в сетях с насосом, в случае, когда подключено несколько контуров – устройства должны отсекать каждый из них, для того, чтобы избежать перекосов давления и тока теплоносителя.

Основное их назначение – задать теплоносителю верное направление движения. Слишком много изделий ставить нет необходимости – ведь каждое из них замедляет ток жидкости. Для самотёчных сетей используют только лепестковые варианты, из-за их минимального сопротивления.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм. на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм. в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Рейтинг подъёмных изделий

Более дорогостоящие изделия с блокиратором теплоносителя в виде золотника.

Zetkama V277 Ду-15

Характеристики:

  • условный диаметр – 15 мм;
  • подсоединение – резьбовое (P/P);
  • материал – чугун;
  • предельная температура — 200 °C;
  • рабочее давление – 16 бар;
  • цена – 2798 р.

Приспособление ставится на трубопроводы, предназначенные для транспортировки холодной и горячей воды технического назначения, нейтральных сред, а также пара. Монтаж производится горизонтально либо вертикально.

Армафит 16кч9п — ДУ32 Ру25

Характеристики:

  • рабочее давление – 1,6 МПа;
  • предельная температура – 225 °C;
  • присоединение – фланцевое;
  • рабочие среды – пар, вода;
  • температурные условия использования – от -30 до 50 °C;
  • цена – 3650 р.

Агрегат с фланцевым соединением для блокировки потоков пара и воды. Вариант исполнения с резиновым уплотнителем золотника может действовать при температуре до 50 °C, а с паронитовым или бронзовым – до 225 °C. Крышка и основная конструкция выполнены из чугуна, золотник сделан из стали.

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

  1. Неравномерное остывание теплоносителя.
  2. Ошибки при строительстве.
  3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

  • Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
  • Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
  • Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
  • Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

Схема действия

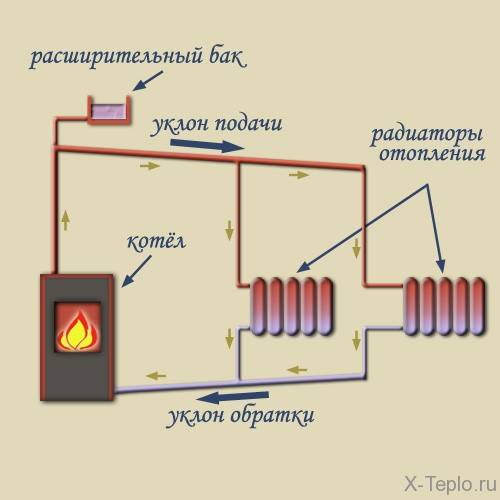

В состав системы водяного отопления входит котёл (водонагреватель), трубопроводы обратного и подающего типа, а также нагревательное оборудование, расширительный бачок и защитный клапан. Жидкость прогревается до нужной температуры в котле и поднимается в подающий трубопровод и стояки, благодаря расширению.

Оттуда она переходит в нагревательное оборудование – батареи и радиаторы, которым отдаёт часть тепла. Затем обратный трубопровод направляет воду в котёл, где она опять прогревается до заданной температуры. Цикл повторяется, пока система находится в рабочем состоянии.

Важно помнить, что горизонтальные трубы монтируют с уклоном по отношению к движению рабочей среды
