Вытяжной вентилятор с обратным клапаном: как сделать своими руками, установка бытового элемента на кухню

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

11 Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

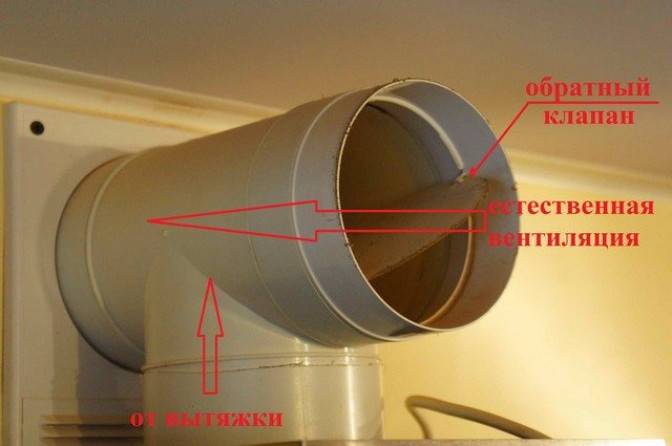

  1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

    В перевернутом положении створка запорного устройства остается открытой

  2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
  3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
  4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
  5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

  • Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
  • Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

Дополнительные нюансы установки

Если правильно рассчитать схему вентиляции и точно определить место установки обратного клапана, вытяжная система будет работать без сбоев много лет. Но при самостоятельном монтаже следует знать некоторые дополнительные особенности:

  1. Все действия по установке клапана начинают с определения скорости и потока воздуха в шахтной трубе.
  2. Клапан, установленный непосредственно в вентиляционное отверстие шахты, препятствует естественному воздухооттоку. Придется продумать другое место для монтажа.
  3. Все устройства издают при закрывании громкие звуки. Перемена ветра, усиление тяги – все это создаст дополнительные шумы в помещении.
  4. Некоторые конструкции изначально в своем устройстве имеют встроенные клапаны. Если работа некорректна, клапан подлежит удалению перед монтажом подходящего. Два прибора в одной конструкции работать не будут.
  5. При установке продумывается возможность обслуживания, замена деталей, чистка – все это должно быть максимально доступно.
  6. Препятствием для грызунов и насекомых станет защитная сетка, но она ухудшает циркуляцию воздушных потоков, придется искать компромисс.
  7. Систему крепления выбирают в виде хомута или фланца – это оптимальный способ, но существуют и другие.
  8. Если приспособление монтируется снаружи здания, клапан выбирают с электрическим подогревом – это оградит от промерзания деталей в зимний период.
  9. Не стоит использовать «жидкие гвозди», если впоследствии предстоит демонтаж, сделать это будет крайне сложно.

Советы профессионалов

Установить обратный клапан совсем не трудно, с этим справится даже человек, не занимавшийся такой работой прежде. Но большое разнообразие таких устройств затрудняет выбор, поэтому мы предлагаем несколько полезных видеороликов вам в помощь. Они содержат советы профессионалов по организации вентиляционных систем. Надеемся, что эти советы помогут вам не ошибиться при выборе и монтаже:

Обратный клапан в бытовом исполнении стоит недорого. Это устройство не портит внешний вид помещения, не шумит при работе и надежно защищает квартиру от неприятных запахов. Поэтому мы рекомендуем вам не пожалеть времени и снабдить жилье необходимым набором клапанов. Улучшение домашней атмосферы непременно окупят ваши усилия!

Частые ошибки и проблемы при установке

Среди наиболее частых ошибок, допущенных при установке обратного клапана на воду можно выделить:

  • размещение прибора без учёта направления потока,
  • недостаточная герметичность мест соединения, из-за чего может возникнуть пропуск среды при закрытом затворе,
  • выбран слишком большой диаметр прибора, поэтому он стучит при эксплуатации,
  • слишком близко размещают клапан к насосу, что приводит к появлению дребезжащего звука,
  • используют чрезмерно большое количество пакли при паковке резьбового соединения — муфта может лопнуть,
  • при монтаже забывают извлечь заглушку проходного отверстия или фиксатор затвора.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

За перекрытием каналов следуют:

  • нарушение нормального воздухообмена;
  • повышение влажности;
  • появление в комнатах спертого воздуха.

Крепление к стене навесной или купольной модели

Данные модели широко распространены, т. к. имеют простую конструкцию и подходят для установки в небольших кухнях. Подключение кухонных вытяжек навесного и купольного типов производится схожим образом. Их крепление выполняется на стену. У таких моделей на задней стенке присутствует 4 отверстия для навешивания устройства. Как к навесной, так и к купольной вытяжке в большинстве случаев производители прилагают специальный трафарет, на котором указано расположение крепежных элементов.

Сначала необходимо отмерить рулеткой расстояние от плиты до места расположения вытяжки. После этого по отмеренной точке нужно с помощью уровня прочертить ровную горизонтальную линию, которая будет выступать ограничителем. По этой отметке должна располагаться нижняя часть корпуса. После этого с помощью трафарета нужно нанести метки для крепежных элементов. Делаем отверстия в отмеченных местах перфоратором или дрелью. В них вставляются пластиковые заглушки дюбелей и вкручиваются шурупы.

Обязательно нужно замерить высоту аппарата. При необходимости требуется укоротить верхнюю часть трубы, т. к. корпус аппарата не должен опускаться ниже ранее прочерченного ограничителя. После этого проводится монтаж вытяжки на стену и ее фиксация. Затем крепится воздуховод.

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

  • когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
  • трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
  • потоки воздуха содержат огромное количество пыли;
  • при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Основные разновидности вытяжных вентиляторов

Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.

Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась

Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером

В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.

Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.

Правила монтажа

Когда вентиляционная система имеет всего одну точку забора воздуха, через который он выходит в шахту или в окружающую среду (на улицу, например) – достаточно установки одного клапана. Но если схема несколько более сложная, придется монтировать несколько клапанов на разных точках.

Расположение обратного клапана в помещении с вытяжкой

Второй случай требует соблюдения следующих правил монтажа:

  1. Для каждой ветви стека забора воздуха и магистрального воздуховода следует устанавливать отдельный клапан. Нужно это для предотвращения перенаправления воздушного потока по направлению к вытяжке в моменты ее отключения.
  2. Рекомендуется устанавливать еще один клапан на выходе вентиляции. Это не обязательно, если соблюдена полная герметичность канала (но даже в таком случае рекомендуется произвести монтаж дополнительного устройства).

Важно монтировать устройство в таких местах, куда не тяжело будет добраться. Загрязнение пылью и жировыми отложениями – обычное дело, поэтому изделие придется регулярно чистить

Выбирая оборудование (вытяжку, вентилятор), всегда учитывайте, что производителем уже заблаговременно мог быть смонтирован обратный клапан. Тогда устанавливать дополнительное устройство не нужно.

Бытовую вентиляцию следует обустраивать, используя круглые или прямоугольные воздуховоды с базовыми параметрами (размерами). Если имеется нужда в попеременной работе принудительной (вентиляторы) и естественной вентиляционной системы, то можно использовать два способа крепежа обратного клапана:

Устройство и принцип работы устройств разных типов

Принцип действия всех обратных клапанов, независимо от их конструкции, заключается в том, что их затвор открывается тогда, когда давление потока в нужном направлении достигло определённого значения. Когда оно упадёт ниже разрешённого уровня, клапан сам закроется.

Клапаны бывают разных конструкций. Общими для всех являются корпус и запорное устройство. Элементом, сравнивающим давление среды с разрешённым, может быть пружина, вес грузика и много других приспособлений. Напор воды или газа в прямом направлении заставляет клапан открыться. А когда напор падает ниже разрешённого уровня, срабатывает пружина или вес грузика перемещают затвор в положение «закрыто».

ФОТО: stankiexpert.ruДве модели обратных клапанов

Корпуса клапанов изготавливают из латуни, чугуна, нержавеющей стали. Латунь идёт на бытовую технику, чугунные модели ставят на магистральных трубопроводах, нержавейка применяется в самых ответственных системах.

Конструктивно клапаны тоже различаются. У вариантов подъёмного типа затвор по форме напоминает тарелку, движется вверх-вниз. У поворотного типа створка подвешена на оси и, поворачиваясь на 90, открывает или закрывает трубопровод. Шаровой клапан перекрывает поток шаром, прижимающимся к седлу.

ФОТО: avatars.mds.yandex.netКлапан подъёмного типаФОТО: avatars.mds.yandex.netКлапан поворотного типа

ФОТО: avatars.mds.yandex.netКлапан шарового типа

17 Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

Источники

  • https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/zaslonka.html
  • https://VentilyaciyaDom.ru/elementy-ventilyatsii/obratnyj-klapan-vzglyanem-v-podrobnostyah.html
  • https://rems-info.ru/obratnyj-klapan-dlya-estestvennoi-ventiljacii.html
  • https://StroyGuru.com/ventilyatsiya/obratnyj-ventilyatsionnyj-klapan/
  • https://otivent.com/obratnyj-klapan-dlya-ventilyacii
  • https://stroy-podskazka.ru/ventilyaciya/klapan/
  • https://stroydiller.ru/klapanyi-i-zaslonki

Конструкция обратного клапана

Классификация обратного клапана.

Конструкция обратного клапана может быть любой. Варианты для вентиляции со шторками типа «бабочка» наиболее популярны среди потребителей. Работает такой агрегат очень просто: внутри корпуса клапана находится вертикальная ось, на которой расположены две шторки. При создании избыточного давления со стороны принудительной вентиляции шторки складываются и открывают доступ к вентиляционному колодцу.

При отключении вентилятора шторки возвращаются в исходное положение за счет пружины или противовеса. Такой клапан для вентиляции требует тщательной регулировки, так как он может перекрывать воздушный поток лишь при довольно внушительном усилии со стороны естественной вентиляции

Как правило, обратный клапан не имеет возможности регулировки, поэтому при выборе товара необходимо сразу обращать внимание на его чувствительность

Интересной видится конструкция клапана с горизонтальным расположением шторок. В нормальном положении все шторки расположены вертикально. В верхней части каждой шторки расположены петли. Шторки под воздействием собственной массы стремятся к земле и перекрывают воздушный поток. Когда включается вентилятор для принудительной вентиляции, шторки под воздействием давления принимают горизонтальное положение и открывают воздушный поток.
