Обратный клапан на вентиляцию устройства на вытяжку воздуха

Проветривание как способ вентиляции помещения с пластиковыми окнами ПВХ

Установка фурнитуры современных герметичных пластиковых окон пвх позволяет распахнуть створки, наклонить их или сделать “щелевое” открывание для проветривания, но в силу ряда технических и психологических причин далеко не всегда жильцы этим пользуются по следующим причинам:

1. Назойливая реклама. Производителей пластиковых окон создали у потребителей представление о современном окне, как об окне, из которого НЕ ДУЕТ. Да и собственный житейский опыт многолетнего заклеивания щелей в старых окнах на зиму подсказывает людям, что зимой лучше окна не открывать.

Получается некоторый парадокс: чтобы в квартире было тепло и тихо, надо держать пластиковые окна закрытыми, а чтобы не было духоты и конденсата на стеклах, надо постоянно открывать пластиковые окна!

2. Человеку необходимо минимум 25м³ свежего воздуха в час для обеспечения нормальной жизнедеятельности и поддержания достаточной трудоспособности.

Это означает, что каждый час надо полностью заменять внутренний воздух (ударное или сквозное проветривание). 24 раза в сутки на 5 минут никто и никогда не будет открывать окно пвх (особенно ночью!), поэтому проветривание в том виде, в котором оно есть, не обеспечивает нормы по вентиляции!

3. При открывании окна даже в режиме «щелевого» проветривания внешний воздух
попадает внутрь с уровня подоконника, вызывая сквозняки в зоне нахождения людей!

4. Шумоизоляция оконного блока является одним из основных критериев при выборе современного окна, однако индекс изоляции воздушного шума составляет:

Режим проветривания	Индекс изоляции воздушного шума, дБ
Окно пвх ЗАКРЫТО	34
Створка окна пвх установка в РЕЖИМЕ ЩЕЛЕВОГО ПРОВЕТРИВАНИЯ	18
Створка окна пвх установка в РЕЖИМЕ ПРОВЕТРИВАНИЯ (ОТКИНУТО)	9

И здесь мы видим парадокс: покупая дорогие многопрофильные оконные системы со звукоизоляционными стеклопакетами, мы лишаем окно всех шумоизоляционных характеристик лишь чуть-чуть его приоткрыв!

Проветривание помещения простым открыванием окна, даже в режиме «щелевого проветривания», имеет также и другие негативные последствия:

резкий перепад температур;
загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
снижению безопасности в плане несанкционированного доступа в помещение из вне (открытое окно, особенно на нижних этажах, привлекает внимание).

Все вышеперечисленное приводит к тому, что жильцы, несмотря на все преимущества современных окон, испытывают дискомфорт из-за нарушения воздухообмена в жилом
помещении, но неохотно используют возможности фурнитуры окна для вентилирования.

Системы дополнительной оконной вентиляции

На сегодня наиболее эффективными считаются приточные системы, устанавливаемые на пластиковые окна в качестве дополнительных конструкций.

Среди основных достоинств этих вариантов:

Поддержание постоянного воздухообмена без возникновения опасных для здоровья людей сквозняков.
Самостоятельное функционирование, не требующее вмешательства людей.
Возможность регулировки необходимого объёма притока свежего воздуха.

Вентиляционные приточные клапаны для окон бывают нескольких видов:

щелевидными;
накладными;
вмонтированными в поворотную ручку створки;
фальцевыми.

Щелевые приточные клапаны представляют собой прорези в раме длиной от 15 до 40 см, и шириной 1…1,5 см. снаружи и изнутри щели закрываются накладными модулями. Для разных моделей предусматривается ручная или автоматическая регулировка объемов притока воздуха. Плюс такого варианта — установка на окна без их демонтажа. Ряд модификаций, предусматривают расположение наружной точки забора воздуха в нижней части профиля рамы, а выходное внутреннее отверстие — в верхней.

Проходя внутри профиля, уличный воздух успевает прогреваться, и поступает в дом уже не таким холодным. Щелевая вентиляция обеспечивает высокую степень воздухообмена в комнатах без ухудшения эксплуатационных показателей пластиковых конструкций — шумоизоляции и защиты от уличной пыли.

Клапаны, вмонтированные в оконные ручки, отличаются простотой установки. Для этого потребуется просто поменять обычную поворотную ручку на модель со встроенным внутрь приточным клапаном. Некоторые варианты таких клапанов оснащаются внутренним фильтром съёмным фильтром для защиты от уличной пыли. Недостаток подобных моделей — невысокая степень производительности, которая не может обеспечить эффективный воздухообмен в помещениях с большим количеством людей.

Наиболее эффективны накладные клапаны, обеспечивающие максимальный приток наружного воздуха. Среди них имеются варианты с ручной и автоматической регулировкой объемов притока. Последний вариант основан на расширении полиамидного клапана при его нагревании, и не требует подключения к электропитанию. Среди минусов накладных клапанов — необходимость при их установке демонтажа окна, с последующей подгонкой створок.

Также такие клапаны плохо защищают помещение от проникновения внутрь уличного шума и пыли. Вследствие этого накладные клапаны лучше подходят для общественных зданий — торговых центров, вокзалов, аэропортов, чем для жилых помещений.

Фальцевые клапаны устанавливаются на оконные рамы без их демонтажа. В раме сверлятся сквозные отверстия, сквозь которые, при помощи клапанов, осуществляется воздухообмен в комнате. Главный минус фальцевых клапанов — низкие объемы циркуляции воздуха. Поэтому они устанавливаются в комнатах, где обычно находится ограниченное количество людей.

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

оконные приспособления, имеющие постоянное сечение;
стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

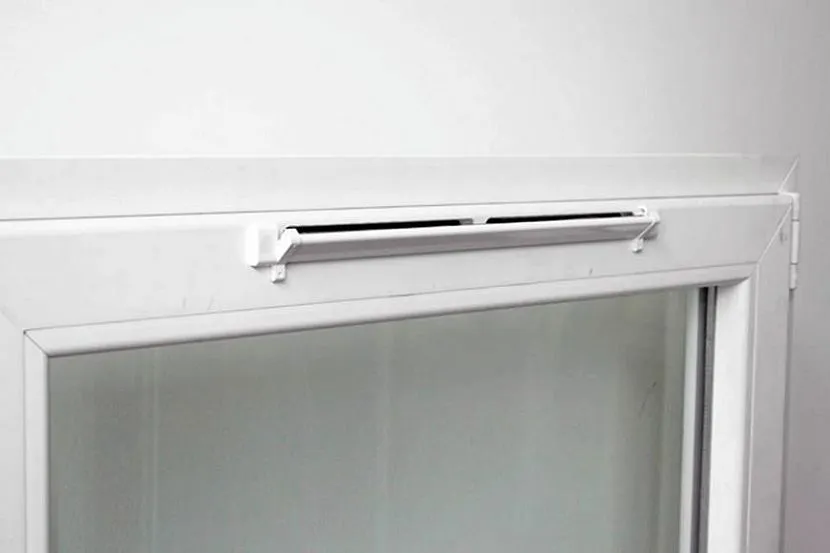

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

в помещении должна быть исправная вытяжка;
разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

К плюсам оконных проветривателей относится:

небольшой размер приспособления, который располагается на створке, не портит интерьер;
монтаж не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
при использовании клапана не нарушается звукоизоляция;
поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

мощность стенового проветривателя может достигать 70 кубических метров в час;
приспособление оснащено фильтром, который очищает воздух;
монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

использование вентилятора с электроприводом;
наличие дополнительной фильтрации;
обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

эффективную работу даже при отсутствии исправной вытяжки;
высокое качество очистки поступающего в помещение воздуха;
быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Монтаж

Схема установки

Практически все компании, занимающиеся продажей клапанов, предлагают свои услуги по установке. Стоимость их невелика, но и объем работы небольшой. Предлагаем ознакомиться с инструкцией для самостоятельного монтажа. Для примера расскажем, как установить вентиляционное устройство щелевого типа.

Необходимые материалы и инструменты:

строительный нож;
отвертка;
линейка;
клапан;
уплотнитель и заглушки;

Пошаговое руководство:

Убрать все лишнее с подоконника.
Открыть окно.
На верхней уплотнительной резине отмерить длину приобретенного клапана.
С помощью ножа сделать два надреза и удалить промежуточный кусок.
Установить вместо него новую уплотнительную резину.
Отмерить расстояние от края окна до начала нового уплотнителя.
Отложить это же расстояние на верхней створке открытого окна и сделать надрез уплотнителя.
Отмерить длину будущего клапана на откидной створке и сделать второй надрез.
Удалить промежуточный кусок.
Вместо старого уплотнителя установить три заглушки широкой стороной вверх. Они должны свободно перемещаться на бортике окна.
Установить заглушки на расстоянии, соответствующем креплениям клапана.
Отклеить полоску двухстороннего скотча на клапане и приклеить его к окну, плотно прижимая к установленным заглушкам.
Саморезы вкрутить в крепления.
Более короткие уплотнители приклеить между креплениями.

Как сделать вентиляцию в гардеробной комнате без окна?

Комнаты для хранения одежды также нужно оснастить системой вентиляции, иначе вещи будут преть и пропитываться ненужными запахами. Гардеробные в многоквартирных домах часто делают в глубине квартиры, они не имеют окон и доступа к общей системе воздуховодов. Для нормальной циркуляции требуется провести от любой внешней стены приточный вентканал, установить всасывающий механизм, систему очистки и подогрева газовой смеси.

Закладку такой системы лучше делать вместе с проектом ремонта всей квартиры. Воздуховоды можно скрыть над натяжным потолком, но он опустится на 100 мм или даже больше. Само оборудование также достаточно громоздкое, оно требует отдельной электрической линии и места для монтажа. Если вы решаете, как сделать вентиляцию в гардеробной комнате без окна, лучше провести трубы по всей квартире и взять более мощный нагнетатель. Так удастся обеспечить доступ чистого, подогретого или охлажденного до нужной температуры воздуха во все помещения и снизить потери тепла до минимума. Недостатками такой установки являются высокая цена оборудования и эксплуатации и требовательность к месту. Не эффективно для маленьких квартир с низкими потолками.

Принцип работы

Функционирование этого элемента происходит следующим образом:

Воздух поступает в телескопическое отверстие;
Очищается от некоторых вредных элементов;
Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.
Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Как сделать вентиляцию в квартире с пластиковыми окнами

Оценка: 4,86 ( голосов: 7) Загрузка…

Пластиковые окна очень популярны при строительстве или замене окон в любых помещениях: жилых, офисах, магазинах и т.д. Такое явное предпочтение окон из ПВХ обусловлено множеством преимуществ, к которым, увы, нельзя отнести вентиляцию. Сейчас, конечно, уже можно приобрести окна со встроенной вентиляцией, но что делать тем, у кого уже установлены обычные пластиковые окна? Сегодня даем советы, как сделать вентиляцию в квартире с пластиковыми окнами.

Наш портал «Строительство и ремонт» обращает внимание, что дело тут не в самом пластике, а в конструкции окна и неприспособленность под них старых построек домов. Вентиляция – это отдельная система в помещении

В наших обычных домах она обычно представляла собой естественную вентиляцию через щели в окнах и дверях, плюс 2 вытяжки на кухне и туалете/ванной.

С установкой пластикового окна возможности воздуху проникать сквозь щели нет, все строительные швы заделываются капитально. А значит, приток воздуха колоссально падает. Но возможно исправить положение. Для этого нужно скомбинировать вентиляцию и окно.

Способы оконной вентиляции

Вариантов совмещения вентиляции с окном не так уж и мало:

Форточка
Самовентиляция
Гребёнка
Вентиляционный клапан

Совет: При наличии кондиционера вентиляция необходима всё равно. Одно другое не заменяет.

Первый способ подойдет в случае замены окон или если Вы только планируете покупать окна, но еще этого не сделали. Конструкция будет сложнее, а значит и дороже. Классический вариант. Однако дополнительная, хоть и небольшая, перегородка уменьшает световой поток и делает комнату немного темнее.

Второй вариант окон также имеет встроенную вент.конструкцию –дырочки снизу и сверху окна. Однако на верхних этажах многоэтажек такие окна не помогут, поскольку не хватит «тяги» и поступающего воздуха.

Далее рассмотрим, как сделать вентиляцию в квартире с пластиковыми окнами, которые уже установлены и не имеют вентиляции.

Третий вариант – это гребёнка. Самый распространённый способ обеспечить вентилируемость комнаты. Специальный регулятор позволяет удерживать окно открытым в нужном положении. Окно может быть открыто на зазор разной величины в нескольких вариантах от небольшого до совсем открытого окна.

К плюсам этого способа можно отнести его дешевизну и возможность регулирования на Ваше усмотрение. Но все манипуляции нужно отслеживать самостоятельно и регулировать вручную.

Четвертый вариант – вентиляционный клапан. Они бывают различными и эти различия определяют класс клапана. Отличия очень существенны и их монтаж так же различен.

Можно встроить клапан в само окно либо заменить всё окно или его часть. Конструкция увеличит свой вес, и стоить это будет дороже, но результат будет хороший и времени на это у специалистов уйдет около 1 часа.

Также можно будет выбрать режим вентиляции: ручной, автоматический или комбинированный. Третий вариант самый удобный и предпочтительный.

Не опасайтесь, что после его установки пострадает шумоизоляция всего стеклопакета, отверстия для воздуха совершенно не большие.

Рассмотрим подробнее как сделать вентиляцию в квартире с пластиковыми окнами с помощью приточных клапанов.

Условия для клапана

Чтобы клапан работал хорошо и правильно необходимо выполнение определенных условий.

Наличие рабочей вытяжной вентиляции (естественной). Если вытяжка воздуха из помещения плохая клапан будет работать, но его эффективность станет минимальной.
Температура на улице ниже +5.
Обеспечена межкомнатная вентиляция (зазоры под дверьми или они должны быть приоткрыты).
Входная дверь хорошо герметизирована от попадания воздуха из подъезда.

Совет: не закрывайте полностью приточной клапан в сильные морозы, иначе произойдет его обмерзание.

Особенности конструкций

В магазинах встречаются десятки различных моделей, но все они объединены одной конструкцией:

Воздухозаборник. Продукт располагается с внешней стороны на пластиковой раме. Предназначен для приема и передачи воздушного потока с улицы. Монтаж занимает минимум сил и проводится за несколько минут.
Чтобы осадки и пыль не просачивались внутрь помещения, сверху устанавливается специальный козырек.
Для поступления воздушного потока в помещение, используется телескопический канал. По внешнему виду этот элемент напоминает специальную трубку. Она монтируется в корпус окна при помощи фрезерования и устанавливается благодаря монтажной гильзе.
Поступающий воздух проходит через специальное отверстие и поступает во внутренний узел, который запускает его внутрь комнаты. Этот элемент состоит из форсунки, фильтра и регулятора. Установка осуществляется внутри помещения.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

вероятность промерзания в месте установки клапана;
возможность попадания слишком большого количества холодного воздуха;
недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

обеспечить постоянный достаточный приток извне свежего воздуха;
сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Виды возвратных устройств

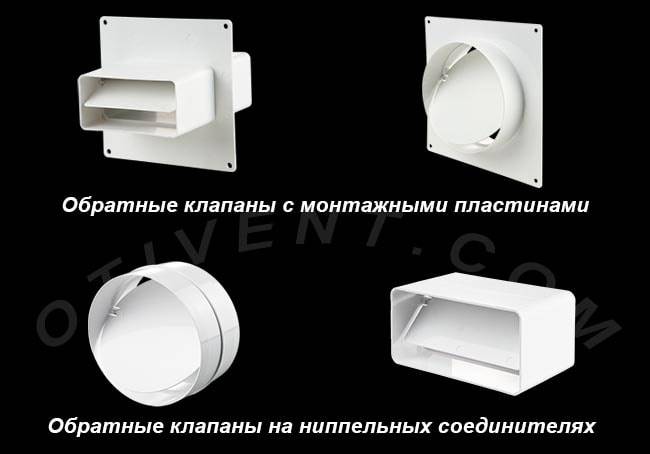

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

воздушные заслонки – гравитационные и пружинные;
лепестковые (мембранные);
двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

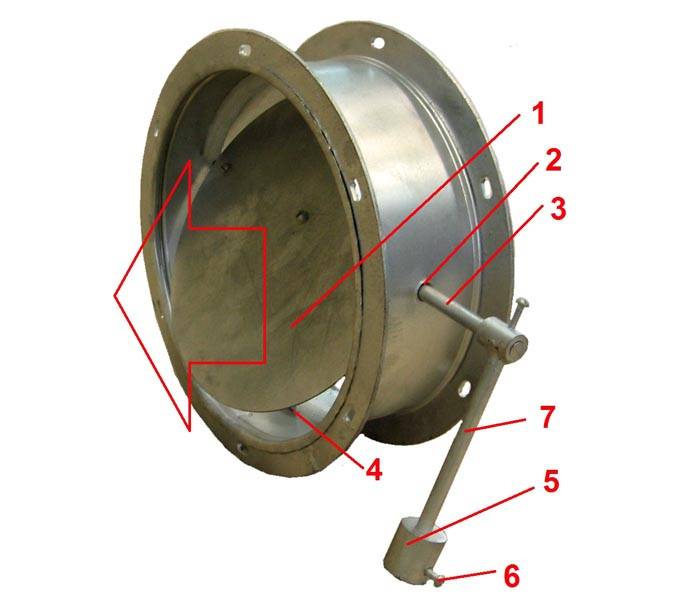

Одностворчатый обратный клапан состоит из таких деталей:

корпус круглой либо прямоугольной формы;
изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
если перевернуть вентклапан вверх ногами, проход останется открытым;
при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Установка клапана на пластиковые окна

Клапан на окне ПВХ в закрытом виде

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах

Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Самостоятельная установка вентиляционного клапана с проведением фрезеровки

Перед тем, как установить клапан на пластиковое окно, нужно подготовить всё необходимое. Для проведения монтажа потребуется следующее:

электродрель и свёрла;
напильник с мелкозернистой поверхностью;
электролобзик;
шаблон, с помощью которого можно будет проводить разметку отверстий;
силиконовый герметик.

Оконный вентиляционный клапан предпочтительнее ставить в верхней части окна. Поскольку потребуется выполнять фрезеровку окна, надо, чтобы у владельца имелись навыки работы с использованием электроинструмента.

Осуществление монтажа клапана для окна удобнее выполнять на снятой створке. При этом её фиксируют в вертикальном или наклонном положении. Желательно выбрать для проведения работ тёплое время года. Выполнение установки можно разделить на следующие этапы:

Проводится разметка отверстия. Для этого работник отмечает на раме точное расположение будущей щели для установки клапана.
Чтобы правильно установить клапан для пластиковых окон, надо сделать отверстие нужных размеров и формы, сначала просверливают створку в нескольких местах. Затем электролобзиком пропиливают края. После этого с помощью напильника их выравнивают.
Производится установка монтажной планки клапана для пластиковых окон. Её тыльную сторону смазывают герметиком, затем деталь прикрепляют в створке при помощи саморезов. Далее выполняют монтаж узла.
На внешнюю часть рамы прикрепляют защитный козырёк клапана вентиляции для окон ПВХ. Это делают при помощи шурупов. Стык также необходимо будет обработать герметиком.
На завершающем этапе створку надо поставить на прежнее место.

После завершения процедуры монтажа клапан будет готов к работе.

Использование вентиляционного клапана позволяет обеспечить качественную вентиляциюИсточник oknavik.dp.ua

Параметры выбора оборудования

При приобретении руководствуются следующими критериями:

Стоимость. Качественное изделие не может стоить меньше 3000 тыс. рублей, так как конструкция представляет собой сложное инженерное решение. Кроме того, если подбирать устройство под индивидуальный цвет рам, то цена увеличивается.

Место установки. Клапаны для проветривания могут монтироваться как на самом пластиковом окне – створке, импосте, так и быть вмонтированными в стену. В первом случае монтаж проходит легко, и стоимость работ снижена.

Во втором придётся задействовать стену. Это не всегда удобно, так как фасад приобретёт новый, неуместный элемент. Стена может пойти трещинами, если её сразу не зашпаклевать.

Управление. Функции, при которых можно менять интенсивность проветривания, безусловно, хороши. Поэтому, если имеется возможность приобрести оборудование с управлением, это нужно сделать. Естественно, стоимость его будет выше обыкновенного. Эксплуатационные ограничения есть только при сильных порывах ветра.
Особой популярностью пользуются устройства с автоматической регулировкой. В этом случае владельцам не приходится беспокоиться ни о чём: в их отсутствие система саморегулируется, пропуская положенное количество воздуха, или, наоборот, прикрывает щель. Потери тепла становятся несущественными.

Защита от шума и появление наледи. Эти два фактора относятся к категории мифов. Во-первых, щель для вентиляции в оконном блоке настолько мала, что это вряд ли как-то влияет на звуки, поступающие в квартиру или дом. Во-вторых, тепло, постоянно выходящее изнутри, просто не даст наледи образоваться. Поэтому проблемы в том и другом не существует.

Как устроены и работают вентиляционные клапаны?

Приточные клапаны используют для обеспечения притока свежего воздуха в домах с естественной или принудительной вытяжной вентиляцией. В домах с принудительной приточно-вытяжной вентиляцией нет необходимости в их установке.

Все вентиляционные клапаны являются каналами для пропуска воздуха снаружи дома. Они могут быть установлены прямо в стене (стеновые) и в оконном проеме (оконные). По конструкции они разные, имеют определенную пропускную способность и теплозащиту, могут быть оснащены заслонками от ветра и фильтрами от пыли. Как правило, устанавливают оконные приточные клапаны – их монтаж проще, не требуется делать отверстие в наружной стене.

В зависимости от типа, они монтируются в раму окна, в слой изоляции или размещаются под подоконником.

В приточных клапанах с ручной регулировкой специальную створку устанавливают в определенном положении. Обычно имеется несколько положений. Пропускная способность такого приточного клапана зависит от выбора пользователя (положение створки), а также от перепада давления снаружи и внутри помещения.

Автоматическая регулировка изменяет пропускную способность приточных клапанов без вмешательства пользователя, и таким образом является наилучшим средством для обеспечения надлежащей вентиляции помещений. Чаще всего управляющим параметром служит перепад давления внутри и снаружи помещения или относительная влажность воздуха в помещении, реже – температура снаружи.

Вот основное предназначение приточных вентиляционных клапанов:

Создание параметров микроклимата, необходимых для здоровья человека.
Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
Экономия тепла вследствие контролируемого притока воздуха.
Повешение безопасности – уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.

Несколько слов о принудительном проветривании, или Как помогает естественной вентиляции приточный клапан на пластиковые окна
