Обвязка котла отопления полипропиленом — простейшие схемы + личный пример

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

• Упрощенная установка и обвязка;
• энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
• компактность котла и вспомогательного оборудования;
• низкая стоимость обслуживания системы;
• высокая ремонтопригодность;
• надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

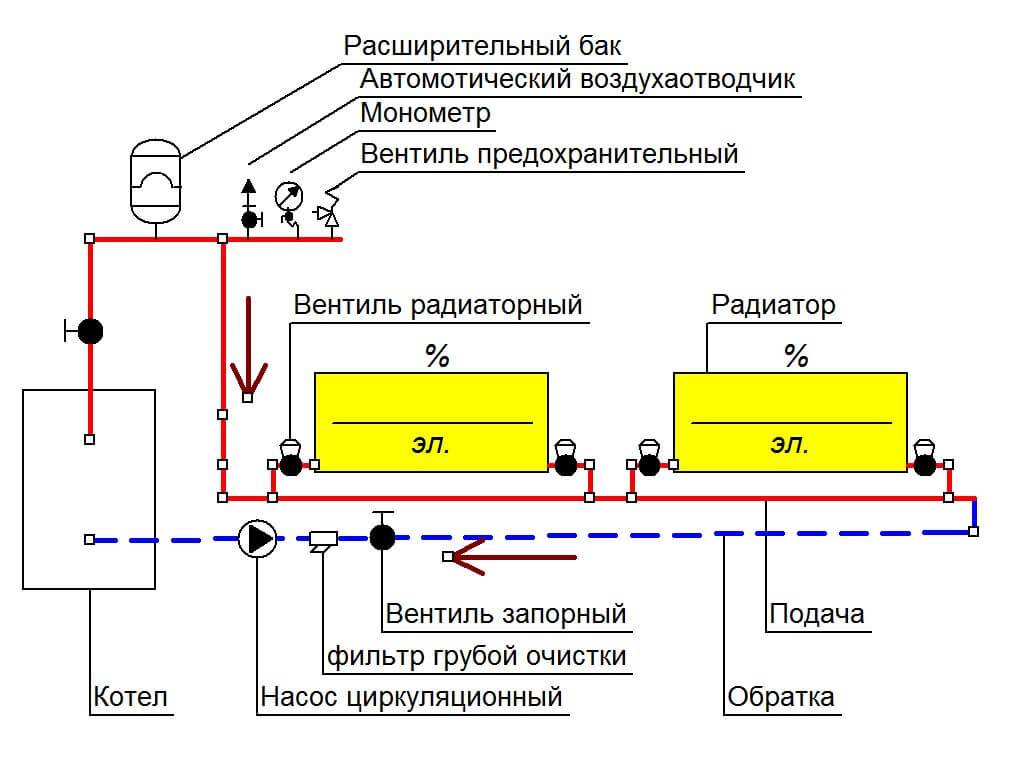

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

1. Необходимость иметь надежный источник электроэнергии.
2. Необходимость выполнение балансировки контуров нагрева.
3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Последовательность монтажных работ

Монтаж котла отопления

• Монтаж. Если используется твердотопливный вариант котла, необходимо позаботиться о том, чтобы под ним была прочная основа, которая будет устойчива к воздействию высоких температур. Для газового напольного и настенного турбированного варианта в стене делается отверстие, через которое выводится патрубок для сброса отработанных газов и поступления свежего воздуха. Для дымоходного варианта и оборудовании на твердом топливе потребуется вывод дополнительной трубы на требуемую высоту для создания тяги.
• Соединение с дымоходом. Для современных образцов предусмотрена специальная труба с двумя гильзами, одна идет внутри другой. По одной осуществляется вывод, по другой — подача. В других вариантах для герметизации шва применяется раствор глины. Использовать цемент нежелательно, т. к. он быстро растрескается.
• Обеспечение хорошей подачи воздуха. Для твердотопливных можно дополнительно поставить приточный клапан, при помощи которого можно будет регулировать поступающий воздух и силу горения.
• Монтаж разводки труб. Когда прибор установлен, легче ориентироваться с тем, как лучше проложить магистраль.
• Параллельно осуществляется подключение систем, которые будут обеспечивать безопасность, а также расширительных бачков.
• Монтаж насоса циркуляции, если это необходимо.
• Установка дополнительных температурных датчиков.
• Подключение к газовому трубопроводу. Нужно помнить, что такое подключение должно быть жестким без использования гибких шлангов.

Ни в коем случае нельзя экономить на составляющих и пренебрегать системами защиты. Какой конкретно способ разводки труб будет актуален в вашем случае, будет зависеть от многих факторов, главным из которых будет сам прибор.

Применяемые устройства

Если циркуляция теплоносителя будет принудительной, то необходимо подобрать такие дополнительные элементы, как расширительный бак, циркуляционный насос, датчики безопасности и т.д. Типовая схема монтажа этих устройств не зависит от способа установки котла – напольного или настенного.

Расширительный бак

Правильно сделанное своими руками подключение, обеспечивает компенсацию теплового расширения теплоносителя, для этого используется расширительный бачок открытого или мембранного (закрытого) типа.

Система безопасности

В случае значительного повышения расчетного давления, срабатывает группа безопасности, которая состоит из защитного и подрывного клапанов и охлаждающего змеевика. Наличие последнего элемента требует обвязка пеллетного котла.

Выпуск воздуха

Удаление воздуха из системы обеспечивают:

• кран Маевского;
• автоматический воздушник;
• простые водоразборные краны.

Фильтр

Фильтрацию различных загрязнений (шлаков, частичек коррозии и песка) производит грязевик. Он особенно важен для дизельного и электрического котлов.

Типовые схемы обвязки

Обвязка зависит от отопления:

• открытая схема. Теплоноситель соприкасается с окружающим воздухом;
• закрытая. Связи нет.

Зависит от способа циркуляции жидкости:

• естественная;
• принудительная.

В схему могут вноситься элементы в виде ёмкости, коллектора, трёхходового клапана.

Отопление открытого типа с естественной циркуляцией

Примитивная схема отопления. Имеет открытый расширитель, поэтому ёмкость необходимо располагать в верхней точке. Выходящая из теплогенератора труба, должна идти строго по вертикали или с небольшим уклоном до максимально возможной высоты. Если отопление находится в двухэтажном доме, поднимается минимум до середины второго этажа. Крепится в горизонтальном направлении, с небольшим уклоном, не меньше 5 мм на метр. При наклоне, вода, охлаждаясь, течет вниз, создавая циркуляцию.

Расширитель устанавливается в верхней точке, немного в стороне от вертикального стояка. Тогда воздух или пар, выходящий из котла, не будет выталкивать жидкость из ёмкости. На обратке, возле теплогенератора, устанавливается фильтр грубой очистки, отсекается кранами. Рядом ставят сливной кран.

Закрытая схема отопления с естественным движением теплоносителя

Схема отличается от предыдущей тем, что вместо открытого расширителя применяется герметически закрытая ёмкость. Монтаж расширителя производится в любом месте. Превосходство — экономное использование жидкости, удобный монтажа бачка.

Вертикальный стояк, наклон труб, как в предыдущей схеме. Устанавливается группа безопасности. Состоит из манометра, предохранительного клапана, крана для отвода воздуха. Допускается замена группы предохранительным клапаном.

Отопление с принудительной циркуляцией

Отопление с естественной циркуляцией полностью автономно, но инерционно. Прежде чем жидкость начнёт циркулировать, трубы возле котла сильно нагреваются. Это не даёт возможности использования полипропилена. Обогрев помещений замедляется.

Чтобы устранить недостатки, применяют циркуляционный насос. Системы могут быть открытыми и закрытыми, трубы устанавливаются без наклона. В закрытой схеме расширитель устанавливается перед насосом. Группа безопасности находится там же, где и в предыдущих системах.

Схема отопления с буферной ёмкостью

Дровяной котёл обладает инерционностью, температура в помещении может значительно колебаться, для сглаживания перепадов применяют большую ёмкость — огромный термос. Накапливает горячую воду, постепенно отдает в систему, работает как аккумулятор. Устанавливается вертикально, присоединение производится со стороны котла, системы.

Емкость

Нагретая вода из котла поступает в верхнюю часть ёмкости, попадает в систему. Обратка подключается к нижней части, проходит через буфер, поступает в котёл. Часть воды в ёмкости перемешивается, пока не произойдёт полный нагрев жидкости. По завершении работы котла, горячая жидкость используется из ёмкости.

Недостаток схемы – через котёл длительное время проходит холодная вода, дым имеет малую температуру, в выхлопной трубе образуется сажа, забивая дымоход. Можно ускорить процесс нагрева с помощью трёхходового клапана.

Обвязка в схеме отопления с трёхходовым клапаном

Клапан — тройник с двумя входами, одним выходом. Устанавливается на обратке между буферной ёмкостью и котлом, перед насосом. Вода быстро нагревается, выхлопные газы набирают нужную температуру. Принцип работы:

С установкой бойлера косвенного нагрева

Сделать душ с помощью отопления возможно. Необходимо подсоединить бойлер. Можно использовать любую утеплённую ёмкость, внутрь поставить змеевик. Он будет играть роль нагревателя. Змеевик подключается к котлу последовательно с элементами отопления, вода будет быстро нагреваться, не забирая тепло теплоносителя.

Бойлер косвенного нагрева

Коллекторная схема отопления

К отоплению можно подключать потребители: конвекторы, тёплый пол. Гидравлическое сопротивление разное, чтобы они работали, необходимо обвязывать разобщенно. Можно сделать с помощью коллектора. Выполняется он в виде широкой заглушённой трубы, по длине привариваются трубы меньшего диаметра, для разводки. Чаще используют полипропиленовые.

Коллекторная группа

Изготовление дровяного котла своими руками

Самодельный котел

Сложно ли сделать дровяной котел для дома своими руками? Главным условием для этой конструкции является толщина и сорт используемой стали. В заводских моделях наружный корпус изготавливается из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет схожа с заводскими моделями. Однако если рассчитать трудоемкость работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невысока. Поэтому в качестве альтернативы дровяным печам для дома с водяным теплоснабжением нередко используют простые стальные бочки. Главным условием является толщина их стенки – от 1,5 мм.

Для изготовления потребуется емкость около 200 л. Она разрезается вдоль и внутри устанавливается перегородка. Ее длина должна быть меньше протяженности бочки. Это необходимо для монтажа колосников.

Затем на торцевой стороне вырезаются отверстия для монтажа дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарных газов с обратной стороны конструкции врезается дымоходная труба. Ее диаметр может составлять от 50 до 100мм.

Однако судя по отзывам о подобном дровяном котле отопления можно отметить следующие недостатки:

• Низкий показатель КПД;
• Нагрев корпуса, что может привести к ожогам при прикосновении;
• Небольшой срок эксплуатации.

Подобные конструкции используются для отопления небольших хозяйственных помещений – гаража, склада и т.д. Для дома лучше всего приобрести заводскую качественную модель. Она будет соответствовать современным схемам дровяного отопления.

Модель котла	Мощность, кВт	Стоимость, руб.
Buderus Logano G221	20	69900
Dakon DOR F 24	24	60300
Proterm DLO 30	24	58450

Особенности котлов на твердом топливе

Газоснабжение и централизованное электроснабжение в России есть до сих пор не везде. Газ стоит дешево только в столичных городах, и даже там дорожает. Электричество всюду дорого. Оставляют желать лучшего коммуникационные сети: перебои с подачей электроэнергии, резкие перепады напряжения – за городом дело обычное. Не всегда есть возможность подключиться к магистральному газу, а приобретение сжиженного в баллонах – дело энергоемкое.

Отопление твердотопливным котлом имеет несколько преимуществ:

• можно остановиться на том виде топлива, которое в вашей местности дешевле всего – дрова, торф, уголь, древесные отходы и т.д.;
• твердотопливные котлы – самые дешевые в категории. Дороже стоят модели длительного горения, но их теплоэффективность выше;
• большой ассортимент. Автоматику и вспомогательные элементы обвязки можно при необходимости докупить отдельно;
• в отличие от газовых агрегатов для установки твердотопливного котла не требуется разрешение местной администрации.

Теперь о минусах:

• пожароопасность. Но этот недостаток есть и у газовых моделей, и у дизельных. А в случае проблем с проводкой – даже у электрических;
• необходимость следить за количеством дров/угля в топке. Твердотопливный котел не получится просто «включить и забыть». Реже требуется подкладывать топливо в котлы пеллетные и длительного горения, но и они в этом отношении не слишком автономны;
• процессом горения твердого топлива управлять сложно (у других агрегатов достаточно перекрыть газовый кран или отключить электричество). Инерция у твердотопливных котлов высокая, и у всей системы, соответственно, тоже.

https://youtube.com/watch?v=MY-xodMMyDI

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

Как подключить твердотопливный котел

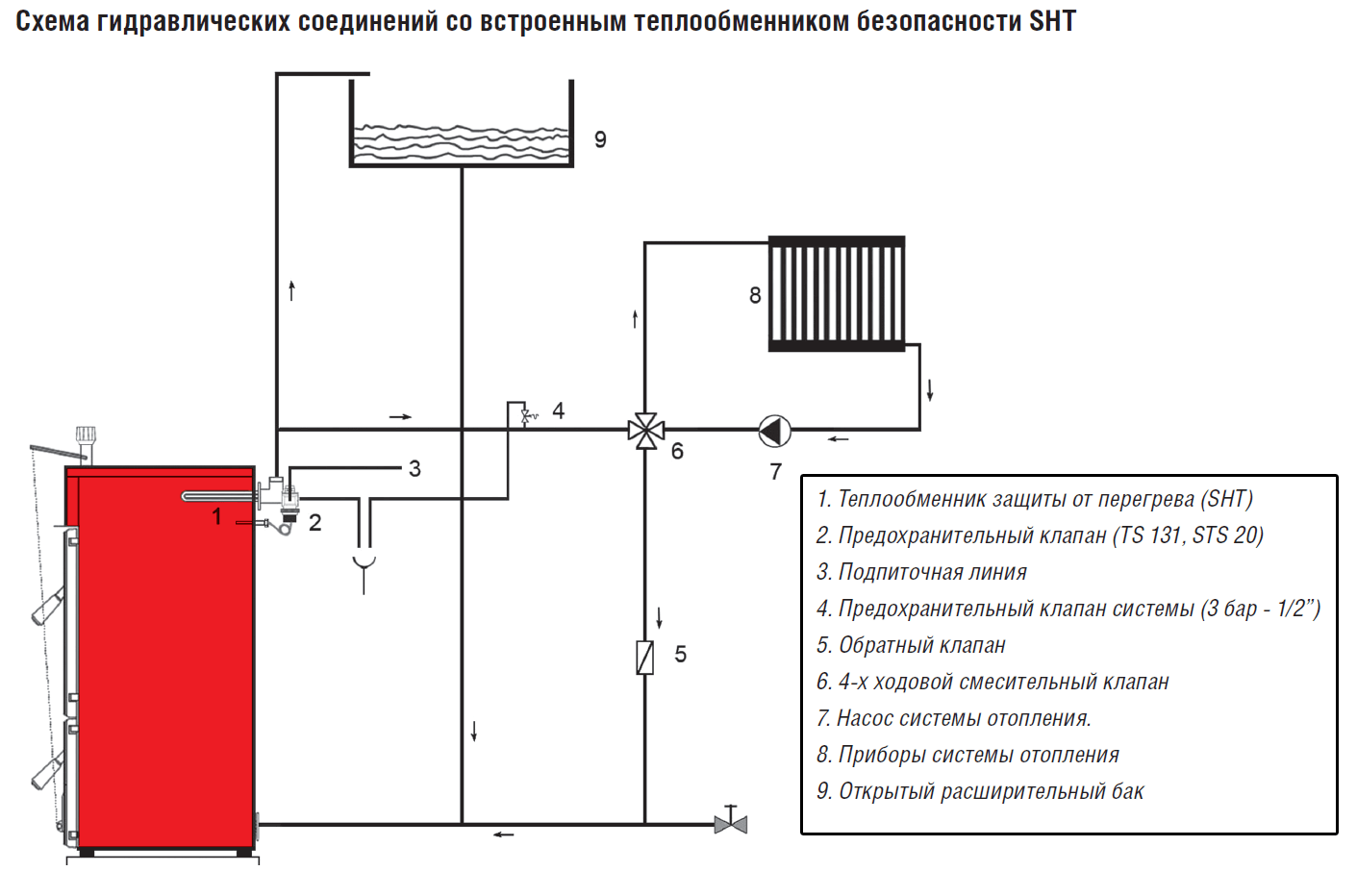

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно

При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Составляющие и компоненты

Набор и количество составляющих компонентов могут варьироваться в зависимости от того, какой вид системы предполагается использовать.

В системе может применяться естественная или гравитационная, а также принудительная и смешанная циркуляция.

Естественная или гравитационная циркуляция

Такая система выгодно отличается простым монтажом, доступностью всех составных компонентов, а также возможностью выполнить установку всего оборудования самостоятельно:


Недостатки такой системы представлены значительными габаритами составляющих, что может негативно сказываться на внешнем виде, а также инертностью или медленным прогревов.

Принудительное перемещение теплоносителя

Преимущества такой системы заключаются в высокой скорости прогрева используемого теплоносителя и более экономичном расходе источника питания.

Такой вариант позволяет увеличивать протяженность отопительного контура для обустройства системы водяных теплых полов.

Составляющие обвязки такой системы с принудительной циркуляцией следующие:

• любой вариант отопительного котла (про настенные накопительные газовые водонагреватели написано здесь);
• металлические или полипропиленовые трубы;
• расширительный мембранный бачок (гидроаккумулятор для отопления), позволяющий поддерживать статичный уровень давления во всех контурах;
• отопительные радиаторы любого типа;
• краны Маевского (как пользоваться), которые могут дополнять встроенный в котёл сбросной воздушный автоматический клапан;
• фитинги и краны (шаровые, муфтовые, стальные — написано здесь), выбор которых зависит от материала используемого трубопровода;
• отдельный циркуляционный насос при отсутствии такого устройства, уже встроенного в отопительный котёл;
• гидравлическая стрелка, позволяющая в условиях лучевой схемы расположения сбалансировать давление и обеспечить равномерный прогрев радиаторов;
• манометр, которым, чаще всего, уже снабжены современные котлы, но при отсутствии встроенного устройства приобретается отдельно и монтируется в непосредственной близости от оборудования;
• коллектор на подачу теплоносителя, от которого выполняется разводка контуров.

Недостатки представлены относительно высокой стоимостью монтажных работ, определенной сложностью обслуживания и невозможностью функционирования отопительной системы при отсутствии электроэнергии.

Смешанная перекачка

Такая циркуляционная система отопления предполагает выполнение установки следующими способами:

• врезка насоса производится в параллельном расположении основному, не размыкаемому контуру.
  Пара кранов устанавливается на подводы к прибору, под которым, обязательно, монтируется на основную трубу запорная арматура;
• механизм обеспечения работы в автоматическом режиме предполагает установку обратного клапана (байпаса).


Как правило, второй вариант системы монтируется только на металлических трубопроводах.

Правила выбора конкретного способа

При выборе типа обустройства отопительной системы, нужно ориентироваться не только на личные предпочтения, но и на спектр задач, которые должны быть решены в результате монтажа контура:

1. небольшую по площади загородную недвижимость, лучше всего, самостоятельно оборудовать при помощи простейшей гравитационной отопительной системы;
2. в коттеджах, где предполагается обустройство водяных полов и индивидуального горячего водоснабжения, потребуется применять более сложную схему обвязки отопительного котла с использованием специальных функциональных приборов.

Какой котел использовать: навесной или напольный

Рассматривая вопрос, какой котел лучше для применения PPR-труб надо исходить из двух параметров – это рабочая температура теплоносителя и наличие автоматики безопасности.

Для котлоагрегатов с температурой теплоносителя свыше 80С, не имеющих систем автоматического поддержания температурного режима в контуре отопления – трубопроводы из полипропилена применять не рекомендуются.

Для упрощения монтажа специалист предварительно выполняет чертеж установки приборов отопления, с учетом всех особенностей расположения помещений и расположенной мебели.

Если система теплоснабжения сложная, имеет поэтажную разбивку и разные виды отопления – радиаторное и «теплый пол», потребуется создать отдельные температурные контуры и завязать их через гидравлические коллекторы на подаче и обратке. Профессионалы рекомендуют для установки в такой системе применять усредненные значения диаметров труб — 20х3,4.

В отношении напольных твердотопливных котлов, тут все намного сложнее, при выборе такого котлового оборудования потребуется обратить внимание на рекомендации, которые дает завод-изготовитель на применение допустимого материала труб для обвязки котла. Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики

Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики.
