Схема однотрубной системы отопления: виды разводки, монтаж, как провести однотрубное отопление, установка

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

  1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
  2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

  1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
  2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.

Виды однотрубных систем отопления

  • Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
  • Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
  • Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
  • Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

  • Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
  • Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей – прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены – 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр – приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения – на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника – 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

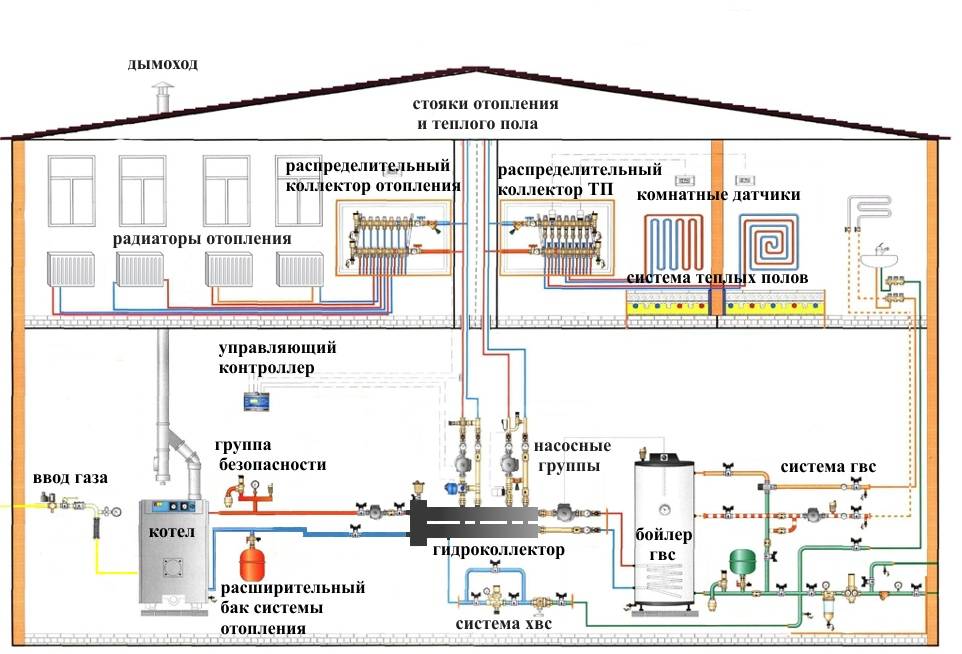

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Сущность монтажа однотрубной системы своими руками

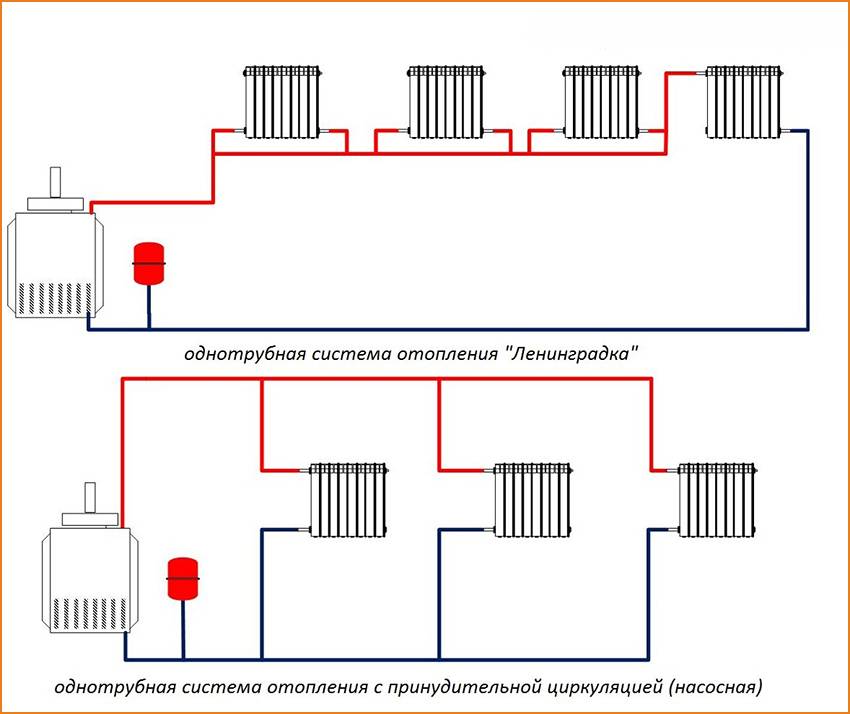

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Еще по этой теме на нашем сайте:

  1. Какие бывают системы отопления многоквартирного дома – схемы

Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким.

Двухтрубная система отопления многоэтажного дома — схема, устройство, балансировка, опрессовка

Система отопления – одна из обязательных составляющих дома. Без отопления никак. Отопительная система используется как в частных домах, так и в высоких многоквартирных.

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако.

Схема отопления частного дома с принудительной циркуляцией

Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная.

Местная автоматическая стабилизация температуры

Однотрубный регулируемый радиаторный узел с проходным (а) или трехходовым (б) термостатическим клапаном на верхней подводке.

Регулируемый радиаторный узел вертикального однотрубного отопления может быть выполнен с проходным (рис.а) или трехходовым (рис.б) термостатическим клапаном (термостатом). Узел обвязки разветвляет теплоноситель на два потока: через прибор и через байпас. Диаметры плунжера клапана термостата и отверстия для прохода жидкости выполняются максимальными. Термостат не засоряется при загрязненном теплоносителе и обеспечивает его свободный проток (при полном открытии). Несанкционированная замена радиатора, сопровождающаяся удалением термостата, не ведет к разбалансировке всей теплосистемы, как в двухтрубном варианте.

Если температура комнатного воздуха превысит заданную, то клапан закроется (перейдет в режим минимум), направляя жидкость по байпасу мимо радиатора. Закрытие (минимальное открытие) клапанов всех термостатов данного стояка увеличивает долю теплоносителя, проходящего по байпасам, с 80 % до 90 %, одновременно уменьшая проток через радиаторы, т.е. без изменения общего расхода.

Вертикальная разводка

Вертикальные однотрубные системы целесообразно использовать в многоэтажных строениях, но реализуются они преимущественно в системах с принудительной циркуляцией. Схема движения теплоносителя и устройства системы иная: стояки идут сверху-вниз, к ним подключены на разных уровнях отопительные элементы (радиаторы, полотенцесушители и т.п.). Сверху все стояки объединены подающим трубопроводом, снизу – обратной магистралью, которая подключается к входу обратки котла. В большинстве схем циркуляционный насос устанавливается в обратной магистрали перед входом в котел: тут температуры самые невысокие и нет необходимости брать дорогой теплостойкий насос.

Вариант однотрубной системы. Вертикальная разводка

При такой схеме теплее всего будет на верхних этажах, если говорить о стояках, то самым теплым будет тот, который расположен ближе к началу раздачи. Все объясняется схемой движения теплоносителя: горячий теплоноситель из котла поднимается вверх, распределяясь по трубопроводу подачи, затем опускается вниз, омывая первый радиатор, на котором часть тепла теряется. Чуть остывшая вода подается в следующий, и так до поступления в обратную магистраль. На каждом отопительном приборе теряется часть тепла, и до нижних радиаторов доходить может чуть теплая вода.

Радиаторы подключаются с байпасом или без него. Он играет ту же роль, что и в вертикальных – при наличии шаровых кранов дает возможность ремонта, а при наличии игольчатого крана на байпасе позволяет регулировать температуру каждого радиатора. При наличии байпасов и игольчатых кранов можно сбалансировать систему – в верхние отопительные приборы подачу ограничить, а на нижние открыть больше.

Схемы двухтрубной системы отопления двухэтажного дома

Здесь мы рассмотрим несколько простых, наиболее распространенных двухтрубных схем водяного отопления двухэтажного дома, которые вполне можно сделать своими руками:

  • с попутным подключением радиаторов, которые в свою очередь могут быть с горизонтальной или вертикальной, верхней или нижней разводкой;
  • лучевую или коллекторную.

Каждая из них имеет свои особенности, свои плюсы и минусы и может быть как открытой, так и закрытой, как с естественной циркуляцией теплоносителя, так и с принудительной.

Такая схема отличается простотой и предполагает наличие двух горизонтальных контуров (петель) на каждом этаже. При этом, для того, чтобы сохранялись условия для естественной (гравитационной) циркуляции теплоносителя магистральные трубы контуров, как подающая, так и отводящая (обратка) должны быть смонтированы с уклоном 3-5. При верхней разводке подающей трубы сделать это достаточно просто. Недостаток – подающие трубы несколько портят интерьер.

Рис.1 Схема открытой двухтрубной системы отопления двухэтажного дома с горизонтальной разводкой и естественной циркуляцией

Такой вариант будет наиболее подходящим для энергонезависимого твердотопливного котла, когда хотят достичь максимальной автономии и независимости от наличия электроэнергии. Для разводки по такой схеме могут использоваться, как металлические (желательно), так и пластиковые или металлопластиковые трубы. В последних двух случаях, необходимо, чтобы подающая магистраль (в данном случае стояк) на расстоянии 1,5-2 м от котла, была металлической.

Открытая, с вертикальной разводкой и комбинированной циркуляцией

В данной схеме радиаторы на разных этажах подключаются с помощью вертикальных стояков. Система выполнена так, что может работать с естественной циркуляцией, но в нее, перед котлом, врезан байпас с циркуляционным насосом и запорной арматурой. Таким образом, система имеет возможность работать, как с принудительной, так и с естественной циркуляцией.

Рис. 2 Схема двухтрубного отопления двухэтажного дома с вертикальной разводкой и комбинированной циркуляцией

Закрытая, с горизонтальной нижней разводкой и принудительной циркуляцией

Такая схема предполагает использование в качестве расширительного, герметичного мембранного бака и наличие в системе избыточного давления (обычно, около 1,5 бар(атм.)). Если в качестве генератора используется электрический или газовый котел, который автоматически отключается при отсутствии электроэнергии, то такой вариант может быть вполне приемлемым. Нижняя разводка подающей трубы позволяет более эстетично вписать ее в интерьер помещения. Кроме того, при такой разводке, трубы могут быть проложены скрытым способом, например, под полом.

Рис. 3 Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Закрытая лучевая (коллекторная) с нижней разводкой

Это еще один двухтрубный вариант, который отличается тем, что в нем каждый радиатор подсоединяется отдельно, с помощью специальных распределительных гребенок – коллекторов. Такие распределители, обычно, монтируются отдельно для каждого этажа, в нишах или других доступных, но малозаметных местах. Возможен также вариант размещения коллектора для всего дома в котельной или подвале. Но это потребует расхода дополнительное количества труб, что и так является одним из главных недостатков таких схем. Но, с другой стороны, они позволяют максимально удобно регулировать подачу тепла к каждому радиатору и наиболее равномерно распределять тепло по дому. При использовании коллекторной схемы разводки системы отопления, чаще всего, трубы укладывают скрытым способом, под полом или в нишах.

Рис. 4 Схема коллекторной (лучевой) системы отопления двухэтажного дома

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

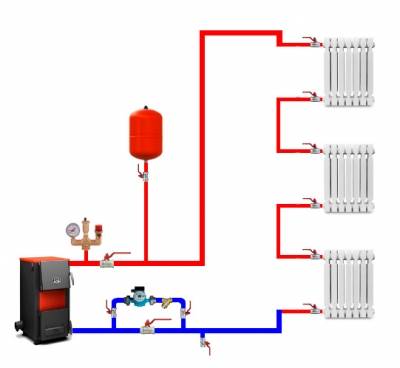

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

Открытые и закрытые системы

По мере нагревания объём теплоносителя увеличивается. Появляются излишки жидкости, которые должны оставаться в системе. Для разогретого теплоносителя предусматривают установку расширительных бачков. Их объём выбирают из расчёта 10-15% от полной ёмкости котла, труб, радиаторов.

По конструкции определяют вид: закрытая или открытая.

Открытый тип


Готовый расширительный бак под СО открытого типа. В открытых вариантах в качестве бака используют любую ёмкость, стойкую к коррозии и температуре около 80 оС. Это может быть бак из нержавеющей стали или защищённого от коррозии чёрного металла. Прибор устанавливают в самой верхней точке, что исключает вытекание теплоносителя под действием столба жидкости.

В нижней части находится патрубок для присоединения к трубопроводу. Вверху оставляют лючок для долива воды.

В других вариантах долив испарившейся воды осуществляют с помощью присоединения к водопроводной сети (см. схему ниже) и организации слива излишков в канализацию.


Схема однотрубной системы открытого типа.

Для предотвращения перелива и автоматического удаления воздуха, бак часто делают герметичным, а в верхней части ёмкости монтируют автоматический клапан-стравливатель. Этот вариант предпочтительнее, если бак находится на чердаке и доступ к нему затруднён.


Бак открытой системы с автоматическим воздухоотводчиком.

Закрытые системы


Устройство мембранного расширительного бака. В закрытых схемах используют герметичные расширительные баки двух типов: с диафрагменной или баллонной мембраной .

До начала заполнения системы через ниппель в воздушной камере нагнетают давление до 1,5 атм. Затем заполняют систему теплоносителем до показаний манометра 1,8-2 атм.

Далее бак работает в автоматическом режиме:

  1. При нагревании жидкость расширяется.
  2. Повышается давление, излишки теплоносителя через патрубок поступают в рабочую полость бака.
  3. Разделяющая мембрана эластична, поэтому рабочая зона увеличивается. Одновременно повышается давление воздуха во втором отсеке бака.
  4. После остывания теплоноситель уменьшается в объёме и мембрана, распрямляясь под действием сжатого воздуха, выдавливает теплоноситель в систему отопления.

Контакт рабочей жидкости и воздуха помещений исключён, поэтому в закрытых системах можно использовать любые разрешённые производителем отопительного оборудования антифризы и гликоли.

В закрытых системах расширительный бак может быть установлен в любом месте, но предпочтение отдают монтажу вблизи котла: бак не портит вид жилых помещений, облегчается обслуживание.


Схема однотрубной системы отопления закрытого типа.
