Основные схемы обвязки напольных газовых котлов

Подключение электрических и дизельных котлов

Котлы для систем отопления, работающие на жидком топливе, состоят и камеры сгорания, накопительного резервуара с расположенным внутри теплообменником для прогрева холодной воды.

На выходе из бака устанавливают коллектор для раздачи теплоносителя с автоматической группой безопасности (показана на рисунке 26). В состав группы входят предохранительный клапан, блок отвода воздуха и стрелочный манометр для индикации давления в контуре.

Рис. 26 Группа безопасности для котла на жидком топливе в заводской упаковке

В схему подключения отопительного котла входит обратная магистраль, по которой теплоноситель возвращается от радиаторов в накопительный резервуар. На трубе предусматривают отсекающие краны, позволяющие отключить котел от контура в случае ремонта оборудования или возникновения аварийных ситуаций.

Между вентилями располагают фильтр и электрический циркуляционный насос, обеспечивающий прокачку теплоносителя в системе. Фильтр необходим для улавливания частиц грязи, способных повредить помпу. Для подвода электричества к двигателю используют 3-жильный кабель с изоляцией, не поддерживающей горение.

Рис. 27 Обвязка котла на жидком топливе с контуром горячего водоснабжения

В разводку контура обратного хода теплоносителя вводят расширительный бачок, по мере роста температуры воды часть расширившейся жидкости перекачивается в предохранительный резервуар. На всех трубопроводах предусматривают вентили для быстрого перекрытия потока теплоносителя.

Обратные магистрали от радиаторов подключают через сгоны, преимуществом такого способа является простота разборки конструкции для ремонта. Диаметр труб для подсоединения радиаторов составляет 32 мм (можно увеличить параметр до 40 мм).

Рис. 28 Стандартные варианты обвязки котлов Kuturami на жидком топливе

В схему обвязки напольного котла на жидком топливе входит коаксиальный дымоход (показан на рисунке 29) для отвода продуктов сгорания в атмосферу. Тепловые экраны защищают оператора или детали системы от воздействия высоких температур.

Подобный вариант монтажа подходит для любых котлов с принудительной циркуляцией теплоносителя (вне зависимости от вида топлива). Для подачи жидкого горючего за пределами котельной устанавливают бак, соединенный с горелкой трубопроводом с клапаном.

Рис. 29 Конструкция коаксиального дымохода

Электрический котел часто устанавливают в дополнение к газовому агрегату (схема на рисунке 30). Холодная вода проходит через косой фильтр и подается по трубе в теплообменник. Затем нагретый поток проходит через группу безопасности и поступает в общую линию отопления. Наличие вентилей на входе и выходе позволяет временно отсоединить электрический котел от контура.

Рис. 30 Комбинированная схема отопления с использованием газового и электрического котлов

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование — бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

  • На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
  • Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
  • Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

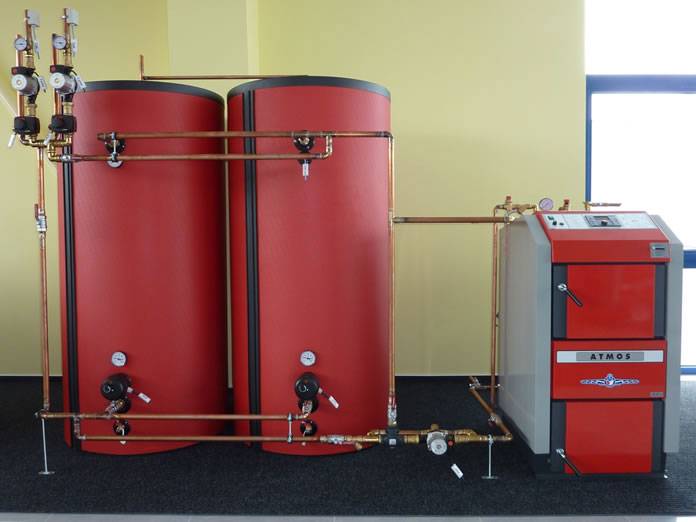

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: «Как подключить радиатор отопления — способы и варианты»).

К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

  1. По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.

  2. Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

  • с последовательным соединением водяного насоса и двухходовым термоклапаном;
  • с последовательным соединением водяного насоса и трехходовым термоклапаном;
  • с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
  • с параллельным присоединением водяного насоса, термоклапан двухходовой;
  • водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

Разводка труб для радиаторов и теплого водяного пола

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

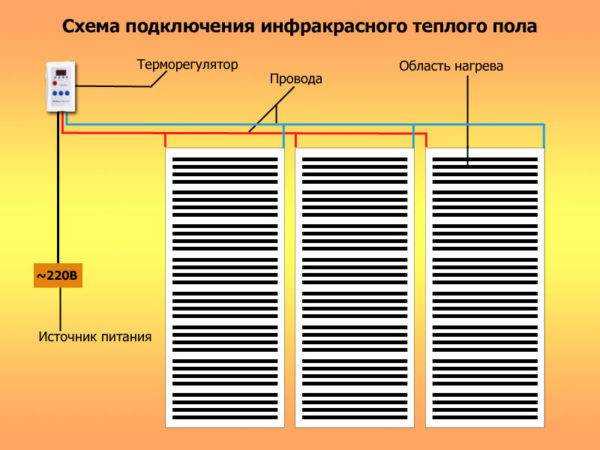

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Обвязка двухконтурного газового котла своими руками

Теперь рассмотрим, как произвести обвязку газового двухконтурного котла отопления.

Главное различие между таким отопительным прибором и одноконтурным агрегатом заключается в универсальности первого. Он поддерживает градусный режим теплоносителя в контуре отопления, а также осуществляет нагрев воды для бытовых нужд. Одноконтурные агрегаты также косвенно могут нагревать воду. Процесс теплоотдачи у них осуществляется в процессе передвижения теплоносителя по вторичному теплообменнику.

Также отличительная особенность двухконтурного котла заключается в прямой отдаче тепловой энергии воде. При расходе горячей воды не происходит нагрев теплоносителя. Одновременное функционирование двух контуров — невозможно.

Как показывает практика, для домов с качественной теплоизоляцией, режим работы отопительного котла не имеет принципиального значения. Схема отопления будет одинаковой при любом типе обогрева.

Радиаторы и теплоноситель предусматривают длительное охлаждение. Такой результат обуславливается выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить совмещением одноконтурной конструкции и нагревательной колонки. На больших по размеру домах, работа котла не сказывается никаким особым образом, поэтому отопительные схемы будут идентичными.

Обвязка одноконтурного газового котла

Простая система обвязки газового котла с одним контуром составляется исходя из характеристик и требований отопительного агрегата. С подающей стороны монтируются обратный клапан и шаровой кран. На обратной и нагнетающей трубе монтируется насос, обеспечивающий циркуляцию жидкости и равномерное распределение теплоносителя по комнатам.

Пример обвязки котла для частного дома

Перед ним устанавливается сетчатый фильтр, который размещается отстойником вниз. Перед входом жидкости в котел специалисты рекомендуют установить фильтр тонкой очистки. Ближе к котлу должен располагаться расширительный бак закрытого типа. В нем присутствует мембрана, которая предоставляет возможность осуществлять сброс давления при температурном расширении жидкости. Из насоса теплоноситель движется по контуру на радиаторы.

Более современной считается развязка через коллектор — специальный водосборник, от которого жидкость раздается по нескольким контурам. Коллектор располагается в специальном шкафу, из которого идет распределение теплоносителя по трубопроводам.

В схему обвязки газового котла входит предохранительный клапан. Когда теплоноситель закипает, из-за перегрева расширительный бак может просто не выдержать перепады давления и из-за этого произойдет сбой в работе, что чревато такими последствиями:

  • разрывы трубопроводов и протечки соединений;
  • разрушение труб и фитингов;
  • взрыв емкости котла.

Предохранительный клапан монтируется максимально близко к котлу, потому что в нем происходит рост давления. На некоторых приборах устанавливаются группы безопасности, в состав которых входит клапан сброса, автоматический воздухоотводчик и манометр.

Приборы устанавливаются в водяной рубашке котла, но могут монтировать также и на трубопроводах. На агрегатах, работающих на газу и электричестве, такие устройства могут быть заменены на другие.

Способов, посредством которых можно осуществить подключение описанных элементов к котлу — большое количество, классифицируются они исходя из того, какая циркуляция теплоносителя в системе: естественная или принудительная.

Как добиться естественной циркуляции?

Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:

  • Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
  • Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
  • Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
  • Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра

Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.

Делаем надёжную обвязку отопительного котла своими руками

После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Схема обвязки настенного двухконтурного газового котла

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Схемы обвязки

Обвязку газового котла отопления своими руками чаще всего выполняют по классическому методу. То есть сначала вода начинает движение по подающему трубопроводу вверх. Дальше теплоноситель попадает в стояки, где установлены специальные приборы, которые полностью не размыкают стояк.

Уровень тепла регулируется радиаторами, которые имеют в своём составе дроссель и перемычки. Обязательно на второй линии подводки нужно установить отсекающий вентиль, а в верхней части контура расширительного бака разместить воздухоотводчик. Обратно теплоноситель уже возвращается по нижнему уровню подводки.

Чтобы выполнить обвязку двухконтурного котла самому, необходимо подготовить некоторые приспособления, которые понадобятся в процессе работ:

  • термоголовка или клапан для распределения;
  • насос для внутренней циркуляции;
  • краны: сливные и шаровые;
  • расширительный бак;
  • балансировочный кран;
  • проходной фильтр;
  • крепёжные детали;
  • клапаны: обратный и воздушный.
  • тройник и уголки.

Обычно этот метод используют в несложных системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов заключается в том, что управление происходит автоматически. Для отдельных помещений можно выбирать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако и у такой схемы обвязки есть свои отрицательные стороны, а именно:

  • дороговизна комплектующих;
  • сложная схема обвязки, которая не под силу обычному человеку — непрофессионалу;
  • высокие цены на сервисное обслуживание;
  • постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «тёплый пол» и радиаторы, то в движении теплоносителя возникает некая несогласованность. Поэтому в схему обвязки обязательно включается гидравлическая развязка. Она образует несколько контуров движения воды — общий и котловой.

Чтобы гидроизолировать контуры между собой, используют дополнительный теплообменник. Это необходимо, если Вы совмещаете системы закрытого и открытого типа. Такие установки раздельного типа должны иметь собственный циркуляционный насос, подпитывающие и сливные краны, систему безопасности.

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

С насосом

Обвязка газового котла полипропиленом

Обвязка котла осуществляется по технологии пайки — это сводит к нулю риск появления протечек, которые чаще всего случаются из-за некачественной установки фитингов.

Преимуществом в работе с трубопроводом из полипропилена станет возможность создания любого контура. Новички могут воспользоваться простейшей схемой обвязки.

Могут применяться различные технологии сварки полипропилена и работа с выверенными по размерам фитингами. Стоит избегать большого количества соединений и не пренебрегать возможностью плавных переходов.

Виды фитингов и их производители собраны тут

Специалисты советуют использовать металлическую трубу и соединять ее с котлом при помощи «американки» или сгона. Это ключевое требование при работе с отопительными приборами, функционирующими на газу.

Можно использовать прокладку из паронита. Применять пакли, фум-ленты и резиновые комплектующие не стоит. Они могут загореться, а резина значительно уменьшит диаметральный проход трубы, что негативно скажется на процессе подачи газа. Подобный трубопровод характеризуется длительным сроком службы, может выдерживать давление, более 25 бар, и теплоноситель в 95°С.

Подводя итог всего вышеописанного стоит отметить, что схема обвязки газового котла отопления составляется исходя их характеристик и требований в каждом отдельном случае.

Принудительная циркуляция

Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.

В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.

Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.

Обвязка газового котла с бойлером косвенного нагрева

Для того, чтобы подсоединить бойлер косвенного нагрева к газовому котлу, его конструкцией предусмотрен температурный датчик, помещенный в бак.

Для того, чтобы бойлер функционировал вместе с отопительным агрегатом, который снабжен контуром горячей воды, применяется предохранительный клапан. При помощи его распределяется поток нагретого теплоносителя между основным контуром отопления и вспомогательным контуром горячего водоснабжения.

Управление трехходовым клапаном осуществляется по сигналам, которые поступают от термостата, вмонтированного в водонагреватель. Когда вода в бойлере охлаждается ниже заданной величины, термостат включает клапан, которые направляет поток теплоносителя из отопительного трубопровода в контур ГВС. Термостат осуществляет переключение клапана в первоначальное состояние при достижении температуры воды в баке выше указанного значения. При этом поток теплоносителя движется в отопительную магистраль. В теплое время года происходит перенаправление потока, а управление режимом горения котла. Когда температура воды в бойлере снижается, термостат при помощи трехходового клапана «зажигает» основную горелку устройства, а при ее повышении подача газа на горелку прекращается.

Подобная схема станет отличным вариантом для газовых котлов, которые снабжены циркуляционным насосом и автоматикой. В таких ситуациях управление клапаном может выполнять сам котел по команде, которую получает от терморегулятора водонагревателя.

Осуществляя подключение бойлера к одноконтурному котлу, используется схема с двумя циркуляционными насосами. Подобный способ подсоединения по сути может заменить и схему с трехходовым датчиком. Отличительной особенностью такого способа подключения является разделение потоков теплоносителя по разным трубопроводам с использованием насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед отопительным контуром, однако он достигается благодаря четко выстроенному алгоритму включения.

Поочередное включение центробежных насосов происходит по сигналам термостата, который располагается в баке.

Как правильно подключить два котла в одну систему параллельно

Как подключить два котла вместе?

Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.

  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.

Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:

  • Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.

Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Как соединить два котла – газовый и твердотопливный?

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы

  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.

Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть

Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:

  1. Возможность одновременного контроля над работой всего оборудования.

Экономия за счет выбора основного вида топлива.

Возможность более длительной эксплуатации оборудования.

3 Схемы разводки

Основная задача любой схемы обвязки газового котла отопления состоит в доставке тепловой энергии к батареям. Перенос энергии производится с помощью циркуляции теплового носителя.

Контур отопления можно соорудить несколькими способами:

  • двухтрубная закрытая система;
  • однотрубная закрытая система;
  • однотрубная открытая система.

Во время нагревания в отопительном контуре увеличивается объем теплоносителя, избыток жидкости собирается в расширительном баке.

Во время остывания жидкость начинает уменьшаться в объеме, отопительная система засасывает воду из расширительной емкости. С учетом типа расширительной емкости системы бывают закрытые и открытые.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Выводы и полезное видео по теме

Несколько полезных советов по монтажу газового котла помогут вам проконтролировать правильную установку оборудования.

При всём совершенстве газового оборудования, при наличии автоматики и серьёзной технологической защиты, подключение системы требует соблюдения установленных правил и норм. Без этого невозможно гарантировать надёжность работы газовых котлов.

Есть, что дополнить, или возникли вопросы по теме подключения двухконтурного газового котла? Можете оставлять комментарии к публикации и участвовать в обсуждениях изложенного материала. Блок для обратной связи находится ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
