Инфракрасный пленочный теплый пол под ламинат: укладка по шагам

Нужно ли использовать подложку и какую

Ламинат без подложки прослужит не более года. Она выполняет ряд важнейших функций, перечисленных в статье «Какую подложку выбрать под ламинат?». В комбинации с «теплым полом» прибавляется еще одна: пропускать тепловые потоки вверх. Такое свойство достигается благодаря малой толщине (оптимальное значение — 2 мм) и наличием перфорации (коэффициент сопротивления передаче тепла должен находится в пределах 0,04-0,06 м2 х °K/Вт). Кроме этого подложка должна иметь:

Подложка под «теплый пол».

• устойчивость к высоким температурам — не деформироваться и не расплавляться;
• паропроницаемость, чтобы случайно попавшая под ламинат влага выводилась около стен;
• экологическую чистоту.

Этим условиям в полной мере соответствует перфорированная подложка из вспененного полиэтилена, экструдированного пенополистирола и пробкового дерева.

Почему ИК пленка – лучший теплый пол под линолеум

Теплый пол разделяют на 2 группы: водяной и электрический, одной из разновидностей которого является инфракрасная пленка. Наименование «пленочный» материал получил из-за внешнего вида. Это двухслойная полимерная пленка, в которую вмонтированы углеродные нагревательные элементы с уникальной нано-структурой. Именно они испускают инфракрасное излучение, нагревающие окружающие поверхности.

Нагревательные элементы выглядят как черные полоски шириной 15 мм, соединенные контактными медными и серебряными шинами. От повреждений структуру дополнительно защищает слой полимера. Система обладает рядом преимуществ:

• Пленка работает в благоприятном для линолеума температурном диапазоне, поэтому именно ИК теплый пол считается прекрасным выбором для монтажа под этот вид покрытия. Оптимальной для линолеума считается мощность около 150 — 230 Вт на квадрат. Инфракрасная пленка обеспечивает эти параметры.При монтаже других вариантов существует риск перегрева. Даже если его последствия не очевидны сразу, со временем проявятся деформацией, размягчением, вспучиванием.
• Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях. Небольшая ее толщина дает возможность эксплуатации в строениях с низкими потолками.

• Процесс монтажа прост, поскольку не обязательны «мокрые» работы по заливке стяжки. Система обеспечивает равномерный прогрев помещения, прекрасно поддается автоматической регулировке и может быть интегрирована в систему типа «умный дом».
• ИК теплый пол имеет длительный срок эксплуатации. Большинство производителей дают гарантию на эффективную работу в течение от 15 до 20 лет.

Существенный положительный момент – легкий демонтаж системы. При необходимости достаточно снять напольное покрытие и уложить пленку на новом основании или в другом помещении. Расход электроэнергии при использовании пленочных систем на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Назначение

Планировки квартир советских времен предусматривали место для установки радиатора. Сегодня большинство современных зданий с квартирами под отделку строятся без них. Как в старых помещениях, так и в новых, хозяевам хочется сохранить максимум свободного пространства.

Радиаторы центрального отопления занимают много места, их сложно вписать в интерьер незаметно. Если это и удастся, то конструкция займет как минимум 50 см площади под подоконником. А если помещение большое, то потерянная территория складывается в десятки квадратных метров.

Обогревающий пол на лоджии и непосредственно в квартире – отличная альтернатива центральному отоплению. Тепло по площади распределяется равномерно и метры остаются свободными для любых фантазий владельцев квартиры. Воздух в квартире нагревается снизу вверх, создавая тем самым приятную атмосферу в помещении.

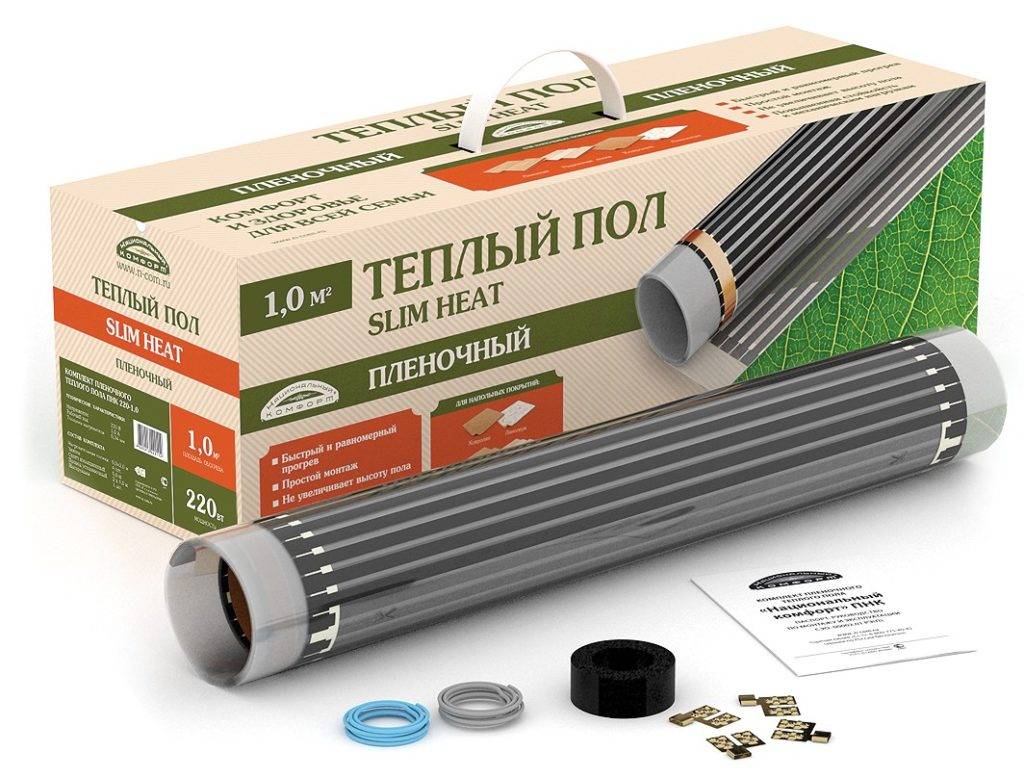

Комплект инфракрасного теплого пола

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.

Комплект инфракрасного теплого пола

В состав пленочной обогревательной системы входит:

1. Пленочные нагревательные элементы с полосками карбоновой пасты. Стандартная ширина нагревателей 500 мм и 1000 мм.. По разметке на полотне его можно разрезать на нужные размеры. Оптимальная мощность инфракрасного нагревателя для ламинированного пола составляет 150Вт/м2. Температура прогрева при такой мощности достигает 40 градусов. Температура выше ламинату противопоказана.
2. Для контроля температурных показателей – термодатчики с кабелем.
3. Провода для соединения.
4. Изоляционные материалы.
5. Клипсы и клеммы для подключения.
6. Также необходимо установить в каждом помещении терморегулятор.

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Какой ламинат выбрать для укладки поверх теплого пола

Для пола с подогревом требуется специальный вид ламината, предназначенный для «теплых полов». Подробно нюансы выбора изложены в материале «Какой ламинат выбрать под теплый пол?». Тезисно изложим основные положения:

• тонкая ламинированная панель из МДФ быстро разрушится, толстая не будет пропускать тепло наверх. Оптимальный выбор — 8 мм;
• теплопроводность ламелей не должна превышать 0,10 м2 х °K/Вт;
• метод сборки — замковый. Использование клея не допускается;
• ламинат обязан выдерживать кратковременный перегрев без деформации до 30-40oС;
• не должен выделять вредных испарений при нагреве до 30oС.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

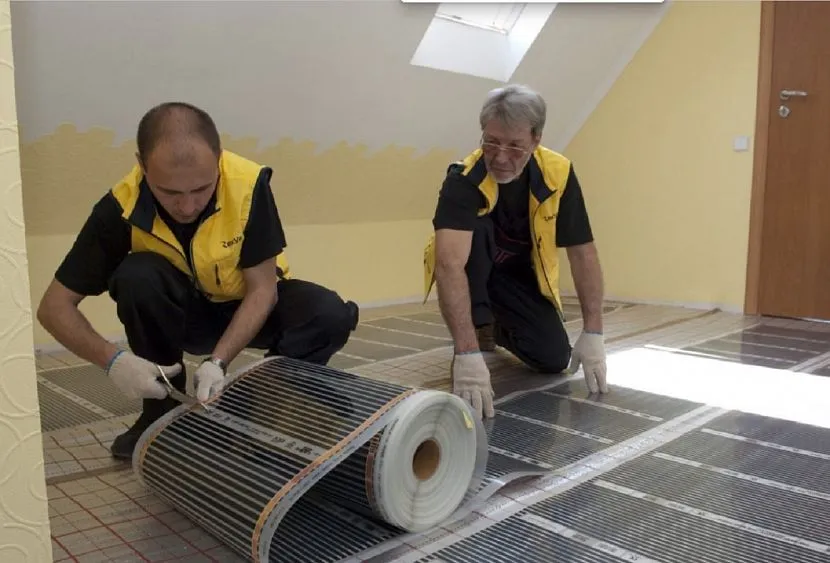

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Инфракрасный пол под ламинат

Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:

• Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
• Пол в таких домах всегда холодный;
• Из-за восходящего потока воздуха возле окна возникают сквозняки;
• В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.

Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.

При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.

Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.

Достоинства обогрева

Инфракрасный пол по многим характеристикам выигрывает у традиционных схем (кабельных, водяных). Оборудование воздействует непосредственно на напольное покрытие. Метод обогрева создает благоприятный для человека микроклимат. В помещении не выгорает и не высушивается кислород.

Инфракрасная конструкция практически не поднимает высоту пола. Толщина материала – до 0,5 мм. Для монтажа не нужна габаритная стяжка, поэтому оборудование не скрадывает полезные квадраты. Модели актуальны для помещений с низкими потолками.

Достоинства оборудованияИсточник odstroy.ru

Инфракрасный пол – идеальный вариант для обогрева локальных участков. Электрические элементы располагают в зонах, в которых находится человек, а не мебель. Конструкция уместна для:

• санузла;
• детской;
• кухни;
• спальни;
• мест прохода людей.

Инфракрасный пол не боится морозов, что позволяет устанавливать на даче и в загородных коттеджах. Зимой владельцам не нужно сливать воду из системы, опасаясь промерзания. Многомесячный простой или полное обморожение не влияют на работоспособность оборудования.

У инфракрасного пола низкая тепловая инерционность отопления. Техника достигает максимальных параметров (45-50 С) в первые минуты после включения. Конструкция обеспечивает равномерный обогрев комнаты. Показатель уместен в помещениях, которые периодически прогреваются. Участок наивысшего комфорта расположен в нижней зоне – в ногах. Под потолком в комнате часто остается прохлада.

Плюсы системыИсточник teplotown.com.ua

Инфракрасный пол устанавливают как в частном доме, так и в квартире. Система отопления не течет, поэтому отпадает возможность затопления соседей, находящихся внизу. Оборудование не боится влаги, случайно попавшей на поверхность. Конечно, не стоит долго в комнате держать воду по щиколотки, но при небольшой аварии опасности не будет.

Коэффициент полезного действия у инфракрасных полов – от 80%. Системы на 25% экономнее, чем конвекционный обогрев. Стоимость комплекта оборудования выходит дешевле, чем цена водяной и кабельной техники.

Инфракрасный пол легко устанавливать. Специалист полностью монтирует отопительную систему за 2-3 дня. Во время работ снимают и заново ставят напольное покрытие. С другими моделями исполнителям придется ждать 14 суток высыхания цемента в стяжке.

Установка инфракрасного пола будет понятна человеку с минимальными электротехническими навыками. Укладку можно провести самостоятельно, без помощников. Во время процедуры не нужно специфическое оборудование. Для монтажа достаточно обычного строительного инструмента, который есть дома.

Инфракрасный пол легко разобрать и перенести на новое место. При работе с водяной или кабельной системой исполнителю придется разбивать стяжку, что приводит к повреждению частей оборудования. У пленочных видов более простая конструкция, которая не ломается при демонтаже.

Теплые пленочные моделиИсточник par-torg.com

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

• Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
• Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
• Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
• Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
• Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

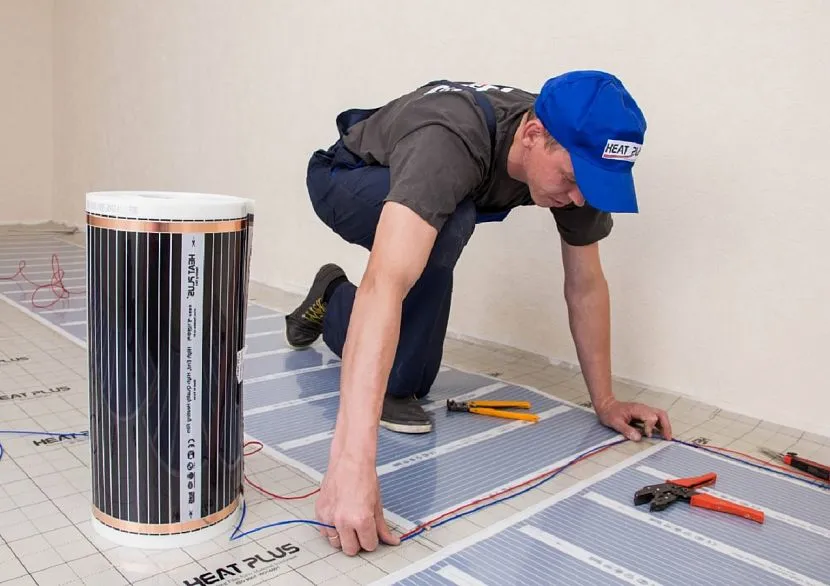

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Какой ламинат подойдет для балкона

Ламинат широко используется для отделки балконов и лоджий. Однако для того, чтобы постелить ламинат на лоджии или балконе, надо учесть следующие факторы:

• Балкон должен быть тщательно застеклен, притом — теплым остеклением. Оптимальным в этом случае будет использование металлопластиковых конструкций с двухкамерными стеклопакетами. Все стыки и щели должны быть тщательно заделаны монтажной пеной — у влаги не должно быть ни единого шанса проникнуть внутрь — ни летом, ни зимой.
• При остеклении был установлен слой гидроизоляции и пароизоляции. Если все сделано правильно, то на балконе не будет скапливаться конденсат. Именно поэтому все, что связано с гидроизоляцией, лучше оставить специалистам.

Если эти условия соблюдены, остекление выполнено качественно, то для отделки можно использовать любой ламинат. По сути, в этом случае лоджия или балкон является логическим продолжением прилегающей комнаты, так что отделка та же, что и во всем остальном доме или квартире.

Однако не стоит вовсе отказываться от использования ламината, если балкон или лоджия утеплены недостаточно. Просто в этом случае надо будет тщательнее подходить к выбору материала. Существуют особые виды ламината, отличающиеся устойчивость к влаге, резким перепадам температуры и другим экстремальным условиям. Да, стоимость такого материала будет несколько выше. Но, во всяком случае, меньше, чем теплое остекление. Да и прослужит такая отделка достаточно долго.

К тому же, на рынке строительных материалов можно даже найти не только влагостойкий материал, но и водостойкий. Их используют на неутепленных балконах, в санузле, в душевой, бассейне, ванной комнате и других помещениях с повышенной влажностью. Достигается это за счет использования плиты из поливинилхлорида вместо ДСП.

ПВХ — это материал, абсолютно нечувствительный к влаге. Притом внешне водостойкий ламинат будет таким же, как и самый обыкновенный. Кроме того, данный материал абсолютно безопасен для здоровья — все его компоненты экологичны и не содержат токсинов.

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Рекомендации для самостоятельной поэтапной работы с установкой инфракрасного тёплого пола под ламинат

Каждый хозяин частного дома мечтает сделать в нём ремонт. Его причины могут быть разные: покупка вторичного дома, долгое проживание в имеющемся жильё (более 20 лет) или просто-напросто обновление интерьера. Важную роль в процессе ремонта играет замена старых деревянных полов. В настоящее время вся сложность при выборе напольного покрытия заключается в выборе из широкого спектра представленных марок продукции. При этом специалистами рекомендуется укладывать на пол ламинат. Почему? Материал включает специальную технологию его создания, поэтому ламинат не требуют специфического ухода, обладает эстетичным внешним видом, имеет длительный срок эксплуатации и устойчив к влажной уборке.

С развитием технологий и доступностью их освещения, владельцы частных домов прибегают к поиску технических решений, которые помогут не только украсить их жилье и улучшить качество жизни человека за счёт встроенной системы подогрева в пол, но и не испортят его.

В решении данного вопроса поможет укладка под ламинат специального устройства на деревянную основу, которое придаст комфорта человеку при его эксплуатации. Как же выполнить установку данного элемента самостоятельно? Для этого мы собрали всю полезную информацию в данной статье с пошаговыми фотографиями для наглядности.

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Водяной теплый пол и плитка ПВХ

Одно из главных преимуществ этой модели заключается в минимальных показателях теплопотерь. Кроме того, она экологична, не создает электромагнитного излучения (в отличие от электрополов).

Чаще всего устанавливаются в частных домах, коттеджах, поскольку необходим монтаж нагревательного котла. В квартирах — потребуется гидравлическая совместимость с предустановленной теплообменной системой помещения.

Водяные модели требовательны к показателям теплопроводности финишных отделочных материалов. В этом контексте ПВХ-плитка – оптимальный вариант выбора.

К недостаткам можно отнести риск протечки, трудоемкий монтаж.
