Агрегаты воздушно отопительные, АПВ, АОД, СТД, АВО — российское производство

Водяное оборудование

Котлы, работающие на газе, являются самыми недорогими и удобными в эксплуатации.  При помощи настенного варианта котла, можно еще и сэкономить пространство в помещении. Газовые котлы могут работать как на магистральном, так и на сжиженном газе.

Напольные котлы для бытовых систем отопления обладают массивными стальными или чугунными теплообменники. Мощность таких котлов достигает 270 кВт, а вес всего оборудования превышает 100 кг. Не редко такие устройства укомплектовываются насосом и расширительным баком, представляя собой уже мини-котельную.

Настенные газовые котлы обладает меньшей производительностью. Мощность такого газового оборудования редко превышает 60 кВт (100 кВт для конденсационных моделей). Вес настенного оборудования составляет 30–50 кг. Отличительной особенностью таких устройств является практически бесшумная работа и компактность. При этом в комплекте оборудования также могут идти дополнительные элементы.

Необходимо помнить, что для установки любого газового котла понадобится получить соответствующее разрешение от контролирующих органов.

SWH — Отопительные агрегаты

Современные низкошумные тепловентиляторы на горячей воде. Назначение и область применения Серия SWH это тепловые вентиляторы нового поколения. Приборы оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева. Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения. Дизайн Тепловентиляторы SWH выполнены в привлекательном дизайне. Корпусные элементы окрашены в не яркий белый цвет для лучшей сочетаемости с интерьером.

Что это такое

Перед нами, в сущности, обычные тепловентиляторы. С несколькими оговорками:

  • Устройства имеют большую тепловую мощность.
    Намного большую, чем типичные для бытового тепловентилятора 2 киловатта.
  • Агрегаты в большинстве случаев ориентированы на промышленные помещения.
    Приоритетна надежность, отказоустойчивость; дизайн устройства отходит на второй план.

На источнике тепла мы остановимся чуть подробнее.

Электричество

Электрические воздушно отопительные агрегаты структурно и в самом деле в точности повторяют привычный тепловентилятор: теплообменник нагревается электричеством; к нему вентилятором нагнетается воздух, который затем с помощью заслонок направляется в нужную часть помещения.

Есть, разумеется, и разница.

Открытые спирали используются редко.
Ограниченный срок службы и тот факт, что на спирали неизбежно будет гореть пыль и мелкий мусор, против них. Типичный теплообменник — несколько трубчатых нагревателей, чаще всего с оребрением, улучшающим теплоотдачу.

Нагреватели — трубчатые ТЭНы с оребрением.

Устройства ориентированы на обогрев больших помещений.
Мы говорим вовсе не о бытовых обогревателях: типичная мощность исчисляется десятками киловатт. К примеру, агрегат воздушно — отопительный АО ЕВР 20, производящийся заводом Укрвентсистемы, потребляет 250 КВт.

Вода

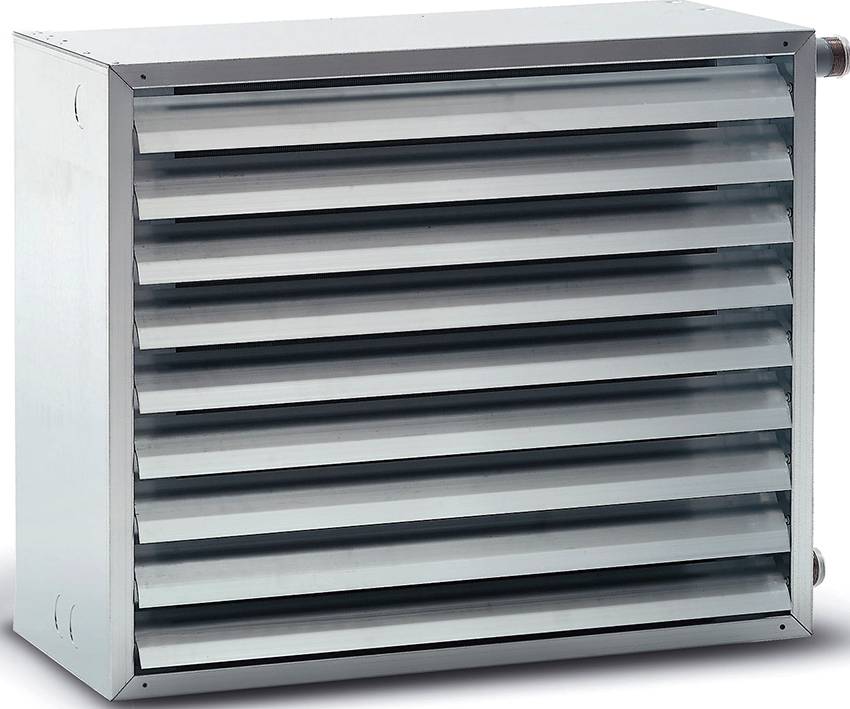

Воздушно — отопительные агрегаты с водяным теплообменником, как несложно догадаться по их названию, используют переносимое водой тепло для быстрого нагрева воздуха в помещении. Теплообменник — трубы, опять-таки с оребрением, через которые циркулирует теплоноситель. Обдув ускоряет обмен теплом с окружающим воздухом.

И в этом случае, однако, не стоит путать устройство с бытовыми фанкойлами.

Чтобы понять разницу — прочитаем спецификации отопительного агрегата СТД — 300 П, производимого группой компаний Евромаш:

  • Рабочая температура теплоносителя — 150-180 градусов. Напомним, что в жилые здания не подается вода с температурой выше 95 — 105 градусов в зависимости от исполнения отопительной системы.
  • Площадь поверхности теплообмена — 158-170 м2 в зависимости от типа использованного калорифера.
  • Масса устройства — 530-790 килограммов.

Есть, разумеется, и более компактные устройства. К примеру, тот же Евромаш производит агрегат АО 2 — 3 тепловой мощностью 24 киловатта и массой всего 70 килограммов. Суть, однако, не меняется: с системой центрального отопления устройство несовместимо.

Основные виды воздушных агрегатов для отопления

Электрический отопительный агрегат может классифицироваться по двум критериям: типу нагревательного элемента и расходу воздуха. Если необходимы усредненные расходы нагреваемого воздуха, который не должен перемещаться по всему зданию, то применяются осевые вентиляторы. Если же речь идет о более мощных системах, которые призваны обслуживать целые корпуса или несколько комнат, то они работают за счёт

Со свободной стороны фланца теплообменника фиксируется воздуховод, он необходим для распределения тепла в пределах целого сооружения или одного помещения. Для обеспечения нагрева воздуха внутри оборудования устанавливаются паровые, водяные или электрические теплообменники. Область использования электрических нагревателей ограничена, этому есть несколько объяснений. Первое заключается в недостатке электрической мощности на линии. Для получения 1 кВт теплоты необходим 1 кВт электроэнергии, это указывает на то, что для зала в 500 м 2 потребуется мощность, равная 50 кВт. Мало сетей, которые рассчитаны на подачу такого количества энергии.

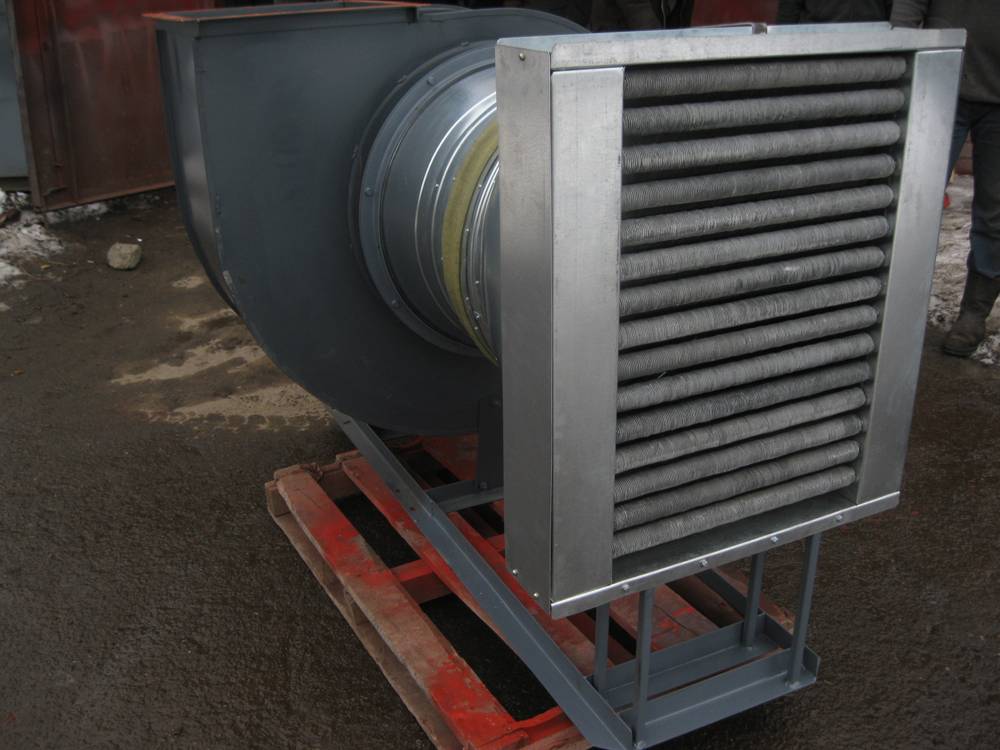

Электрокалориферная установка ЭКУ.

Электрокалориферная установка (ЭКУ) предназначена для обогрева помещений промышленного и сельскохозяйственного назначения, также применяется в строительстве для сушки штукатурки, строительных материалов, краски и создания комфортных условий при выполнении работ. Установка при работе создает перепад по температуре входящего и выходящего воздуха от +35 до +65ºС, что позволяет использовать его для приточной вентиляции и обогрева в режиме рециркуляции. При необходимости, в теплое время установку можно использовать как высокопроизводительный вентилятор, отключив электрокалорифер; снизить перепад температур входящего и выходящего воздуха за счет отключений секций ЭКУ. Установка используется в закрытых помещениях при температуре окружающей среды от -20 до +40ºС, не содержащей легковоспламеняющихся веществ и пыли.

Может устанавливаться на площадку или подвешиваться на кронштейны.

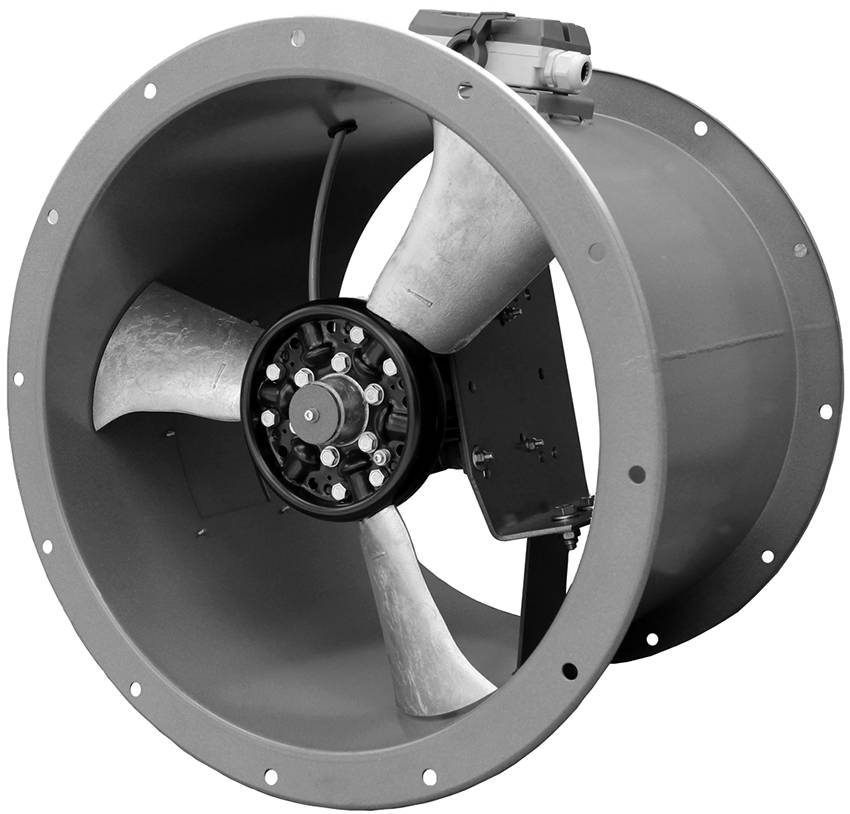

Электрокалориферная установка состоит из:электрокалорифера, осевого вентилятора ВО-06-300.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АГРЕГАТОВ ОТОПИТЕЛЬНЫХ ЭКУ12, ЭКУ21, ЭКУ42, ЭКУ64, ЭКУ90:

ЭКУ-12ЭКУ-21ЭКУ-42ЭКУ-64ЭКУ-90
Аналоги
ЭК-12ЭК-21ЭК-42ЭК-60КЭВ-90Т
КЭВ-12КЭВ-21КЭВ-42КЭВ-60СФО-99
КЭВ-18ТКЭВ-24ТКЭВ-60ТСФОА-90
Мощность, кВт1221426490
Производительность по воздуху, м³/ч.1000100030005000300011000
Перепад температур входящего и выходящего воздуха, ºС, не более35455535652535
Кол-во секций23233
Степень защиты1Р30
ВентиляторВО-06-300-3,15ВО-06-300-4,0ВО-06-300-6,3
Мощность/кол-во оборотов, кВт/мин-10,18/10000,25/15000,25/15000,75/30000,25/15001,1/1500
Тип напряжения, В/Гц380/50
Габаритные размеры: длина×ширина×высота, мм735×632×510735×632×570755×755×625780×755×625900×970×855
Масса, кг4045556762105

Основные разновидности

Описываемые обогреватели можно классифицировать по двум категориям:

  • типу нагревательного элемента;
  • расходу воздуха.

При необходимости небольших расходов воздуха традиционно применяется осевой вентилятор. Если же речь идет о более мощных отопительных системах, которые должны обслуживать обширные корпуса или комнаты, используются центробежные вентиляторы. В этом случае к фланцу теплообменника со свободной стороны фиксируется воздуховод, который распределяет тепло в одном помещении или целом сооружении.

Агрегат воздушно-отопительный, как было упомянуто выше, может подразделяться по типу теплообменников, они бывают:

  • паровыми;
  • водяными;
  • электрическими.

Область использования электрических нагревателей весьма ограничена, это обусловлено несколькими причинами. Первая из них выражена в недостатке электрической мощности на линии. Ведь для получения одного киловатта теплоты необходим один киловатт электроэнергии. Таким образом, для помещения, площадь которого составляет 500 м2, будет необходима мощность в 50 кВт. Мало сетей, которые рассчитаны на подачу такого объема энергии.

Еще одна сложность выражена в управлении нагревом, так как работа на максимуме требуется не всегда, а вот электрические агрегаты большой мощности не могут регулироваться плавно. Для этого необходимо дорогое электрооборудование. Это говорит о том, что производители довольно часто реализуют трех- или двухступенчатый нагрев. Такие агрегаты наиболее часто используются в комнатах со средними или небольшими размерами.

ООО ПРОМТЕХКОМПЛЕКТ mpptk.com.ua .

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

  • Теплогенератор.
  • Воздуховоды.
  • Рукава, предназначенные для забора воздуха с улицы.
  • Декоративные решетки.
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником.
  2. Монтаж вентилятора.
  3. Разводка и утепление подающих и обратных воздуховодов.
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Основные преимущества воздушно-отопительных агрегатов?

Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.

Возможно вас так же заинтересует наша пошаговая инструкция

Средняя стоимость воздушных отопителей

Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.

К примеру
: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей
, тогда как его тепловая мощность составляет приблизительно 12 киловатт
. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.

Но! 104-ая модель того же устройства АВО, мощность которого достигает уже 154 Квт, обходится сегодня почти что в 53.000, в то время как система водного отопления с такой же мощности – почти в два раза дороже!

Где используется такой вид отопления?

Зачастую, подобное отопление можно встретить в следующих местах:

  • В производственных цехах.
  • Овощных базах.
  • Складах.
  • Скотных дворах.
  • Магазинах.
  • Помещениях, в которых хранится зерно.

Важно!
Помимо всего прочего, воздушно-отопительные агрегаты могут устанавливаться не только в помещении, но и на открытом пространстве. Эта особенность позволяет существенно увеличить безопасность сотрудников предприятия

Меры предосторожности при эксплуатации

Согласно технике безопасности при обращении с такой системой обогрева, категорически воспрещается использовать такие агрегаты в тех помещениях, где в воздухе могут присутствовать огне- или же взрывоопасные вещества. Помимо того, это нельзя делать, если в воздухе присутствует пыль, проводящая электроэнергию. Наконец, когда есть вероятность того, что будут выделяться ядовитые или агрессивные вещества.

Также для правильного использования нужно знать, из чего состоит стандартный агрегат.

  1. Щит управления. Необязательная составляющая системы, монтируется только при желании владельца. С ее помощью оптимизируется процедура температурного контроля.
  2. Радиальный вентилятор.
  3. Переходной патрубок.
  4. Нагнетатель воздуха.

Как мы видим, в конструкции устройства присутствует минимум деталей, благодаря чему эксплуатация его отличается простотой. Собственно, то же самое можно сказать и о монтаже, но о нем несколько позже.

Рекомендации по монтажу воздушно-отопительной системы?

Важно!
Монтаж должен осуществляться исключительно теми личностями, которые проходили соответствующее обучение и имеют документы касаемо того, что их можно подпускать к такому оборудованию. Если этого не соблюдать, то есть вероятность появления риска для жизни

А теперь – об особенностях монтажа.

Краткий видео обзор воздушного агрегата VOLCANO

В качестве заключение

В итоге хотелось бы отметить тот факт, что воздушно-отопительные системы обогрева помещения могут выполнять сразу две важных функции:

  1. Прежде всего, это прямая «обязанность» системы – обогрев помещения.
  2. Кроме того, агрегат может заменить и вентиляцию.

Воздушно-отопительный агрегат – это, можно сказать, большой обогреватель, который работает от электричества. Он сначала нагревается, затем распределяет свое тепло по всему помещению с помощью вентилятора, а также направляющих жалюзи. Электрический аппарат способен в считанные минуты обогреть большое помещение. Его можно устанавливать и локально, например, на производственных работах в ангарах или других схожих помещениях.

Рис. 1

Воздушно-отопительный агрегат сделан специально для того, чтобы обогреть учреждения больших размеров. Он используется: в ангарах, для установки на производственных цехах, в мастерских по ремонту автомобилей, на автомойке, в гаражах, автосалонах, на складах, в торговых центрах, в гипермаркетах и супермаркетах, в различных магазинах, в конференц-залах, в выставочных залах, на фермах, в теплицах и т. д.

Для такой отопительной системы не придется тратить много денежных средств, так как воздушно-отопительные агрегаты легко устанавливаются и стоят (по сравнению с другими видами отопления) недорого.

Воздухонагреватели: Воздушно-отопительные агрегаты, воздухонагревательные установки с водяными калориферами

Группа Компаний “ЕВРОМАШ”, имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты.

Тепловой завод ЕВРОМАШ выпускает отопительные агрегаты АО2 в течении многих лет. Это простые конструктивно и проверенные временем обогреватели. На фотографии справа открытая площадка нашего производственного склада, на которой слева стоят агрегаты СТД-300П и правее – АО2 рядом с крышными вентиляторами ВКРМ.

В свою очередь, представленные на фото ниже отопительные агрегаты VOLCANO (водяные тепловентиляторы) поставляются в сжатые сроки круглый год, вне зависимости от спроса, что достигается производителем за счет большого количества выпускаемых аппаратов. Мы сотрудничаем с этим производителем также очень давно, его продукция полюбилась многим нашим потребителям, которые используют их для отопления производства, магазинов, торговых залов, оптовых и розничных складов, а также их любят применять сельскохозяйственные предприятия – для обогрева теплиц и поддержания микроклимата в овощехранилищах. Они многим нравятся еще и за привлекательный внешний вид, не портящий интерьер магазина или торгового зала, что выгодно отличает их от других отопительных агрегатов.

В регионах с умеренным и холодным климатом для использования производственных и промышленных помещений в холодное время года предприятиями используются воздушно-отопительные агрегаты (АВО). Такое оборудование может применяться не только для нужд промышленности или производства — его использование оправданно везде, где есть необходимость в качественном отоплении помещений большой площади.

С точки зрения конструкции воздушно-отопительные агрегаты представляют собой мощные, производительные вентиляторы, подающие прогретый воздух в помещения так, чтобы он равномерно распределялся по ним. Воздушно-отопительные агрегаты (АВО) в зависимости от модификации могут иметь различную мощность и, соответственно, различную производительность. Использование воздушно-отопительных агрегатов (АВО) позволяет прогревать помещения достаточно быстро, а также точно выдерживать заданную температуру в течение длительного времени.

Воздушно-тепловые агрегаты (АВО) являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет. Монтаж и эксплуатация воздушно-отопительных агрегатов (АВО) не представляют собой особой сложности, такое оборудование является нетребовательным в обслуживании и практически никогда не нуждается в ремонте.

особенности

Благодаря высокой прочности конструкции воздухонагревательные установки и отопительные агрегаты (такие, как представленный на фото справа отопительный агрегат АВП) способны работать даже в достаточно жестких условиях эксплуатации.

В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.

Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.

Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.

назначение

Воздушно-тепловые агрегаты предназначены для воздушного отопления производственных помещений и зданий промышленного назначения с использованием в качестве теплоносителя перегретой воды (пара).

Отопительные агрегаты применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.

В целом, отопительные агрегаты – это проверенный и надежный инструмент для отопления больших площадей, активно применяющийся во всем мире много лет.

Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода, или, в случае применения отопительных агрегатов АО2, – перегретый пар.

Такой обогрев помещения – с помощью горячей воды или пара, значительно экономичнее, чем обогрев электричеством в виду его большой стоимости.

Обогрев помещения электричеством – это самый дорогой из имеющихся способов обогрева. Применение же для этих целей горячей воды позволяет значительно экономить на отоплении.

Критерии выбора

Существование различных конвекторных батарей вынуждает внимательно и даже скрупулезно выбирать их. Если ориентироваться на продукцию известных компаний, предпочтение стоит отдать товарам от Atlantic, Ballu, Electrolux. Менее востребованы, но довольно хороши по практическим качествам оказываются батареи марок Scoole, Timberk.

Из составных частей устройства особое внимание стоит уделить таким компонентам, как:

  • нагревательный блок;
  • управляющая автоматика;
  • термостат;
  • крепежные изделия.

Для газовых конвекторных батарей также важны используемые вентиляторы, клапаны и вытягивающие продукты сгорания каналы. Существуют модели, оснащенные колесами, которые легко передвигать в нужное место и затем возвращать обратно. Газовые конвекторы можно поставить по одному на комнату, обеспечив эффективное отопление. Служат они довольно долго и обогревают значительную территорию.

Электрические аппараты привлекательны в тех случаях, когда обязательно необходимо наличие программируемых режимов работы, тщательная регулировка термостата. Они быстро согреваются до необходимой температуры и хорошо защищены от перегрева при работе. Но кроме высокой платы за электроэнергию, есть и другие обстоятельства, которые исключают подобный выбор. Приобретать конвектор, работающий на электрическом токе, не стоит тем, кого раздражают щелчки термостата

С осторожностью следует подходить к таким моделям и всем, собирающимся купить привлекательный аппарат – дизайн иногда не слишком впечатляющий

Что касается водяных конвекторных батарей, они предпочтительны в:

  • коридорах;
  • оранжереях и зимних садах;
  • местах, где не хватает пространства.

Но сэкономить такие устройства не дадут. Если некому и некогда будет ухаживать за ними, убирать пыль и грязь — они также окажутся непрактичны. Оптимален в любом случае окажется прибор, мощность которого составляет примерно 0,1 кВт на 1 кв. м.

Важно: если стены тонкие, сложены из материала высокой теплопроводности и не утеплены дополнительно, требуется увеличивать этот показатель на 50%. Недопустимо использование мощных электрических конвекторов (сильнее 2 кВт) в домах со старой алюминиевой проводкой

Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом

А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории

Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом. А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории.

Аппараты, которые оснащены воздушными прорезями сверху, лучше прогревают воздух. Но пыль на отопительном элементе будет скапливаться быстрее. При каждом запуске неизбежным станет «аромат» горелой органики. А если рядом расположены обои, мягкие декоративные панели, они будут выгорать и выцветать, может пересыхать быстро клей.

Оборудование для воздушного отопления частного дома

Смонтированное устройство воздухообогрева представляет собой центральную систему кондиционирования, обеспечивающую круглосуточный обогрев и циркуляцию воздуха, поддерживающего заданную температуру в помещении. Традиционно система воздушного отопления состоит из следующих основных частей:

  • воздухонагревателя;
  • вентилятора;
  • воздуховодов;
  • дополнительных модулей.

Нагреватели для воздушного отопления делятся на теплогенераторы и калориферы

Основным механизмом воздушной системы являются нагреватели. Они могут быть двух видов:

  1. Калориферы, канальные агрегаты. Воздух нагревается в момент вентиляции, проходя по разогретым каналам.
  2. Теплогенераторы. Обогревают воздух путем сжигания различных видов топлива.

Воздушное отопление в частном доме, в производственных помещениях оснащается вентиляторами, которые обеспечивают забор холодного и движение теплого воздуха. Они различаются по мощности, принципу работу (дутьевые и вытяжные) и производительности. Воздуховоды могут иметь два назначения:

  • приточные (подающие воздух к нагревательным приборам);
  • обратные (транспортирующие уже нагретый воздух).

Монтаж систем воздушного отопления предполагает размещение воздухоотводящих каналов под фальшполом, над фальшпотолком, в перекрытиях и стенах.

Многие такие системы имеют вспомогательные модули, целью которых является дополнительная очистка воздуха и его увлажнение. Для очистки воздуха применяются фильтры. Чаще это многоступенчатое устройство, которое сначала улавливает крупные частицы, затем пластичный электростатический слой задерживает более мелкие (до 0,01 мкм) компоненты, а угольный механизм, удаляющий запахи, пропускает в помещение свежий и теплый воздух.

В системе воздушного отопления используются два вида вентиляторов – приточные и обратные

Современное оборудование для воздушного отопления, представленное на отечественном рынке, оснащено паровыми увлажнителями, которые устанавливаются за воздухонагревателем. Они имеют датчик, регулирующий степень влажности в помещении.

Виды воздушного отопления

По типу теплогенератора существует:

  • газовое;
  • на твёрдом топливе;
  • работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

  1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
  2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Особенности проведения грамотного расчета

Несмотря на уверения горе-мастеров, самостоятельно рассчитать воздушное отопление очень сложно. Такая задача под силу только специалистам.

Заказчик может только проконтролировать наличие всех пунктов проекта, в число которых входят:

  • Определение тепловых потерь каждого из отапливаемых помещений.
  • Тип отопительного оборудования с указанием необходимой мощности, которая должна быть рассчитана исходя из реальных теплопотерь.
  • Требуемое количество подогретого воздуха с учетом мощности выбранного отопительного прибора.
  • Необходимое сечение воздуховодов, их длина и т.п.

Это основные пункты расчета отопительной системы. Правильно будет заказать проект у специалистов. В результате заказчик получит несколько вариантов расчета, из которых можно будет выбрать и воплотить в реальность наиболее понравившееся решение.


Система воздушного отопления – сложная конструкция, состоящая из множества элементов. Для ее расчета лучше привлечь профессионалов, для ознакомления с компонентами стоит подробно изучить схему (+)

Особенности монтажа и эксплуатации оборудования

Так как эти приборы относятся к воздушно-отопительной группе, то их питание идет от сети 380 В. Для их подсоединения может быть приглашен электрик, который имеет соответствующий допуск для проведения технических работ. Единственным условием перед подключением является правильно рассчитанная потребляемая мощность, которую нужно учитывать для предохранения проводов от нарушения целостности и предотвращения возгорания вследствие короткого замыкания.

Устройства, которые используются в отоплении, подключаются только стальными трубами. Специалисты рекомендуют использовать предварительно оцинкованный тип трубы для увеличения срока эксплуатации, потому что в процессе работы возможно воздействие коррозии на металл, а также появление отложений и последующее «зарастание». Непригодными являются трубы, которые изготовлены из металлопластика и полимеров, потому что в процессе работы будет использоваться нагретая до 1300С вода.

Существует два способа установки:

  • настенный;
  • вертикальный.

Используя настенный способ, необходимо учитывать свободное расстояние в 30 см минимум от стены. Его нужно оставлять для обеспечения притока воздуха.

В цехах или на территории складов, в которых производится хранение летучих, взрывоопасных или агрессивных веществ, запрещается использование установок, использующих электрический ток

Следует также уделять особое внимание при применении в цехах с металлообработкой, потому что графит, который может быть использован в качестве смазочного вещества, а также мелкие опилки, выделяющиеся в процессе работы, способны проводить ток

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
