Теплый плинтус электрический: устройство и принцип действия, порядок установки

Преимущества и недостатки

Электрическая отопительная система, которая работает по принципу «теплого плинтуса», имеет как множество достоинств, так определенные недостатки.

Основные преимущества состоят в следующем:

  1. Эта система может обеспечивать идеальную равномерность нагрева, что не допускает появления от сырости на стенах плесени и грибков.
  2. В отличие от стандартного отопления при помощи батарей, эти современные системы работают не по принципу конвекции, таким образом, они не создают значительных потоков воздуха с различной температурой и сквозняков, а, соответственно, не гоняют по дому пыльное облако.
  3. Эта система эффективна даже в домах с большими оконными проемами и высокими потолками, так как чем потолки выше, тем больше поверхность стен, за счет которых переходит тепло находящимся предметам, а, соответственно, комната все равно обогревается равномерно.
  4. Легкость, как в эксплуатации, так и в установке, в отличие от системы «теплого пола».
  5. Моментальное влияние на микроклимат в помещении даже при незначительных изменениях в настройках, его сбалансированность, которая обеспечивает необходимое для человеческого организма количество кислорода, а также воздушной влажности.
  6. Плинтус с электрическим обогревом дешевле и легче при установке, в отличие от жидкостного аналога.
  7. Модульная конструкция дает возможность с легкостью поменять любые сломанные участки без полного демонтажа системы.
  8. Оригинальность дизайна, что позволяет использовать систему в любом интерьере.


Теплый плинтус подойдет под любую обстановку То есть, обогрев жилища при помощи электрического плинтуса имеет множество достоинств в отличие от традиционных систем.

Однако существуют и определенные недостатки:

  1. Работа обогревательных систем эффективна лишь при плотном прилегании плинтусов к стенам, это в свою очередь может испортить отделку из обоев либо иных отделочных материалов.
  2. Установить эту систему не составит особой сложности даже для начинающих, однако выполнить это с максимальной равномерностью тепловой отдачи для непрофессионала сложно.
  3. Невзирая на многообразие материалов для декорирования этих устройств, их использование значительно уменьшает эффективность отопления помещения.
  4. Невзирая на заявленную экономичность, очень мощные системы электрических плинтусов имеют довольно большое потребление электроэнергии и немалые затраты зимой.
  5. Так же как и с традиционными батареями, нет смысла монтировать эту систему, к примеру, за шифоньером, диваном, поскольку начнут греться именно эти предметы, а не воздух.

Обзор моделей и цена

Приобретение какой-либо модели качественного электрического плинтуса, к примеру, Verlys Evolution или Melodie сейчас не является проблемой. Однако цена с учетом магазина или компании, где приобретается изделие, может значительно отличаться.


Необходимые материалы для плинтусного отопления

Приблизительная стоимость одного метра плинтуса начинается от 35 долларов. Выбирая мощность системы, необходимо не забывать про то, что она может потреблять значительное количество электричества, за которое нужно ежемесячно платить.

Оценить примерную стоимость плинтуса и установки этого оборудования трудно даже для профессионалов, так как это целая система, которая имеет множество комплектующих: алюминиевые профили, терморегуляторы, ТЭНы, кабели, датчики, их количество может быть различным с учетом помещения.

Особенности

Новинка в виде электрического теплого плинтуса вошла на российский рынок относительно недавно и до сих пор остается необычным и инновационным способом отопления, незаменимым в некоторых ситуациях:

  • Во многих загородных поселках и садовых товариществах до сих пор нет газа, поэтому популярны дома с печным или электрическим отоплением. Печь создает уют в доме, топливо для нее изготавливается силами хозяев и стоит недорого, но при этом печи требуют ухода: периодическая чистка, регулярная топка, заготовка дров, их хранение. Электрические отопительные приборы включаются и нагреваются всего за несколько минут, практически не требуют ухода и отдельного помещения для хранения топлива;
  • В домах с панорамными окнами установка классического радиатора с жидким теплоносителем невозможна или будет сильно портить внешний вид комнаты. Теплые плинтуса незаметны в интерьере и легко вписываются в любое помещение;
  • В квартирах или домах, где уже установлена отопительная система электроплинтус будет служить дополнительным источником тепла. Установка этого прибора стоит гораздо дешевле, чем доработка уже существующей системы отопления.

Это интересно: Ремонт тепловентилятора своими руками — видео, фото, инструкция

Принцип работы

Перед выбором отопительного прибора необходимо понять принцип его работы.

Внешне электрический плинтус представляет собой металлическую планку, шириной примерно 3 см. Высота составляет от 10 до 25 см. прибор устанавливается по периметру комнаты сразу над полом, он максимально незаметен и может обогреть помещение, не привлекая излишнего внимания.

Цвет, форма и фактура планок выбираются в зависимости от интерьера комнаты или изготавливаются на заказ. Корпус выполняется из алюминия или биметалла — материалов, стойких к нагреванию и механическим воздействиям. Качество выполнения электроплинтуса влияет на его долговечность и эффективность.

Главный элемент прибора — это трубчатый электрический нагреватель (ТЭН), занимающий все внутреннее пространство металлический планки.

Принцип работы электрических теплых плинтусов схож с принципом работы теплых полов:

  • После включения электричество, проходя сквозь элементы с высоким сопротивлением, вскоре нагревает их;
  • В результате этого воздух вблизи плинтусов нагревается за счет теплообменных процессов;
  • Воздушные массы расширяются под действием тепла, их плотность уменьшается и легкий нагретый газ поднимается вверх.

Принцип движения воздуха из-за разницы температур называется конвекция. Именно он лежит в основе работы теплых плинтусов.

Отопительный электроприбор помимо создания конвекции обогревает комнату инфракрасным излучением. Основная часть эффективности прибора приходится на долю конвекции, но присутствующего инфракрасного излучения хватает на обогрев полов  создание уюта внизу помещения.

Это интересно: Бытовые электрические тепловентиляторы – отзывы, цены, фото: объясняем тщательно

Достоинства и недостатки

Достоинства следующие:

  • Равномерный прогрев помещения без холодных и теплых зон.
  • Не выжигается кислород.
  • Снижение затрат на поддержание комфортной температуры за счет ее понижения на несколько градусов
  • Обогрев идет тепловым излучением от теплых стен.
  • Удобство встраивания в любые интерьеры.
  • Более простой монтаж (по сравнению с теплыми полами).

Если не принимать во внимание заявление «не будут ничего они греть», недостаток пока выявлен один: высокая цена. Есть и еще один, но косвенный: водяной теплый плинтус — система  многокомпонентная

Правильно все спроектировать и подключить непросто. С электрическими плинтусами чуть проще, но требуется навыки работы с электричеством. То есть, в обоих случаях желательна установка профессионалами, или подробное выяснение мелочей и особенностей у дилеров или производителей.

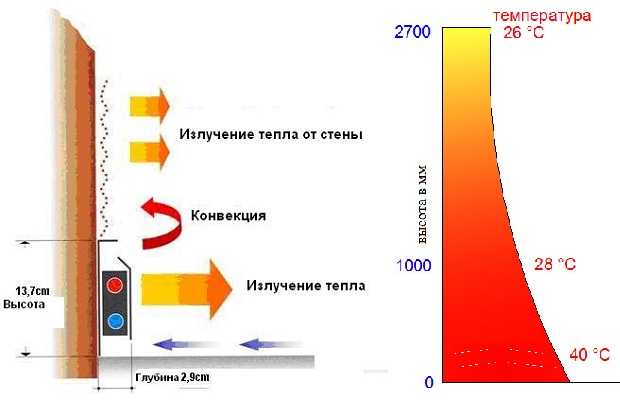

Принцип работы плинтусного отопления в графическом изображении: на уровне головы (примерно 1,6-1,7 метра) температура достигает комфортных 18-20 oC

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Вместо эпилога

Анализ российского рынка теплых плинтусов показал, что отечественный покупатель предпочитает отечественные же модели. Все благодаря тому, что поиск комплектующих для них не обременителен, а некоторые образцы возможно смонтировать и самостоятельно. И даже наглядная простота не делает их в глазах потенциального пользователя чем-то низкокачественным. Наоборот, большинство российских моделей хорошо сбалансированы по параметрам цена/качество. В то же время, зарубежные образцы могут стоить в разы больше (а то и в десятки раз), однако, даже в силу своего совершенства и применения в них новых технологий – особым спросом они не пользуются в РФ.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе).  Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.

    Крепится теплоизоляционная лента, а поверх нее крепежные элементы

  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

    Устанавливаем куски и соединяем их в единое целое

  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

    Так все выглядит когда все сделано

  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

  • Перфоратор для крепления плинтуса к несущим стенам;
  • Отвертка;
  • Дрель;
  • Рулетка, линейка и карандаш;
  • Соединительные провода;
  • Уровень;
  • Ножовка по металлу;
  • Плоскогубцы;
  • Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

  • В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
  • После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
  • Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
  • Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
  • Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
  • Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
  • Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
  • На трубу монтируются латунные резьбы;
  • На резьбы накручивается замыкающий контур;
  • Все болтовые соединения дополнительно протягиваются;
  • Электрический плинтус подключается к домашней сети как обычная розетка;
  • После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
  • Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Устройство и принцип работы электрических плинтусов

Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.

Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.

Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.

Устройство электрического плинтусного обогревателя.

Давайте рассмотрим основные преимущества электрических теплых плинтусов:

  • Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
  • Нет видимых труб – они спрятаны под полами и за защитными панелями;
  • Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
  • Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.

Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.

Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.

Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.
