Особенности укладки водяного теплого пола

Кабельный теплый пол под ламинат

Еще некоторое время назад греющие кабели укладывались только в стяжку. Но сегодня многие производители стали выпускать кабельные маты, которые укладываются по «сухому» способу. Например, нагревательный мат Thermomat TVK-130. Это нагревательный мат из двухжильного кабеля, но прикреплен он к армированной фольге. Такое решение дает более эффективное распределение тепла по поверхности и более высокую теплоотдачу. Этот вид «Термомата» не требует никакой стяжки. Просто раскатайте его на ровную поверхность с хорошей теплоизоляцией, подключите к термостату и можно начинать монтаж ламината.

Тонкий теплый пол под ламинат -нагревательный кабельны ймат Thermomat TVK-130

Еще один производитель — датская компания Devi (Деви) разработала специальные маты под ламинат и деревянные покрытия (доску, паркет и паркетную доску). Внешне он напоминает коврик из пенки, но состоит из двух слоев вспененного полимера, между которыми расположен нагревательный кабель и слой фольги. Этот вид электрического теплого пола под ламинат называется Devidry. Просто раскатываете коврики, заполняя все пространство комнаты. Неотапливаемую площадь закрываете специальными матами «Деви» для заполнения (они тепла не выделяют, а выравнивают поверхность, чтобы покрытие «не гуляло»). Потом токопроводящие коврики соединяете идущими в комплекте контактами, подсоединяете провода и заводите их на терморегулятор. Вот и все.

Электрический теплый пол своими руками под ламинат с матами Devidry — это очень просто

Но фирма Devi не ограничилась одними матами. Она разработала еще систему Devicell для установки греющего кабеля «сухим» методом. Это полистирольные плиты, на которых закреплены металлические пластины. В них есть специальные пазы для укладки греющего кабеля (резистивного или саморегулирующегося — без разницы).

Укладка теплого пола под ламинат с системой Devicell займет несколько часов

Схема укладки идентична той, которая используется в настильных системах: раскладываете пластины, по выбранной схеме («змейка» или «улитка» и их разновидности) укладываете кабель. После того, как выполнили электрическое подключение и проверку, можно на подложку укладывать покрытие.

Но на теплый пол укладывать можно не любой ламинат, а только специальный. Как его правильно выбрать читайте в статье «Выбираем напольные покрытия на теплый пол», часть информации о механической прочности присутствует в этом видео.

Инструкция по подключению тёплого пола к котлу

Для подключения напольного обогрева к отопительному агрегату требуется запастись разводным и сантехническим ключами, а также набором отверток. Из материалов понадобятся пакля и паковочная паста или фум-лента.

Монтаж коллектора

Конечно же, смесительную гребёнку можно сделать своими руками. Для этого нужны трубы с требуемым расчетным диаметром, запорное устройство, термодатчик, циркуляционный насос и соединительные фитинги. Изготовление устройства самостоятельно возможно только после тщательных расчетов всех параметров, поэтому намного проще будет приобрести смесительный прибор заводского изготовления.

Смесительный узел для теплого пола

При выборе смесительного коллектора нужно учитывать количество контуров, поэтому он должен иметь соответствующее число выходов. Это условие касается как подающего, так и обратного коллекторов. Простые изделия оснащаются только клапанами для подачи воды в одну сторону. Более сложные содержат в своей конструкции сервоприводы, которые позволяют автоматизировать процесс обогрева. Если ваша система напольного отопления имеет большое количество контуров, требующих балансировки, то вы должны остановить свой выбор на смесительном узле с подающим коллектором, оснащённым расходомерами.

Монтаж гребёнок выполняют по следующей инструкции:

• на высоте не менее 500мм от пола устанавливают специальный коллекторный шкаф;
• монтируют коллекторы с учетом того, что гребёнка подачи, как правило, устанавливается вверху;
• подсоединяют запорные вентили и воздухоотводчики;
• устанавливают термостатический клапан (термостат);
• боковые выходы гребёнок подсоединяют к соответствующим магистралям;
• подающие и обратные трубопроводы контуров напольного обогрева подключают к нижним выводам устройства.
• заполняют трубопроводы теплоносителем и стравливают воздух; опрессовывают магистраль.

После выполнения всех требований включают котел и проверяют работу водяного пола на разных температурных режимах.

↑ Монтаж водяного пола – поэтапная инструкция

1. Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
2. Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает  значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
3. Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
4. Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
5. Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.

Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.

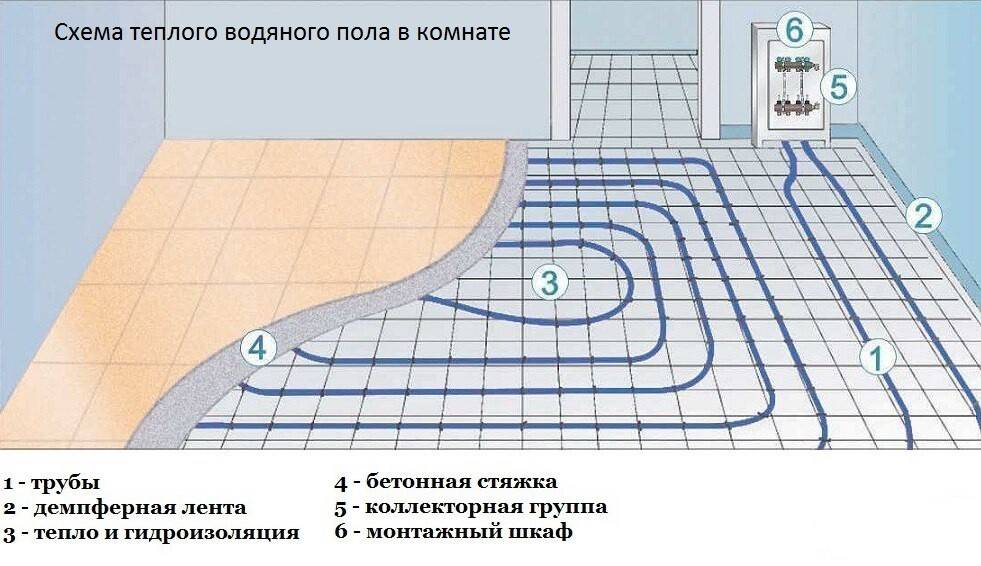

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

↑ Правила монтажа водяного пола

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

• Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
• Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
• Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей

Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении

При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Как сделать электрический пол для душевой?

Вначале выбирается материал (кабель или маты), рассчитывается площадь обогрева. Из общего метража исключаются места под мебелью, техникой, поддонами.

Определение мощности

Рассчитывается из норматива: для ванной комнаты – 180 Вт на 1 кв.м. К произведенному расчету мощности добавляется 10 % резерва, составляется проект и рассчитываются необходимые материалы.

Последовательность работ по установке важна для качественного результата:

1. Зачистка чернового основания от мусора и неровностей (желательно с грунтованием поверхности).
2. По периметру помещения фиксируется демпферная лента для компенсации расширения.

1. Укладывается теплоизоляция отражающей поверхностью кверху, стыки скрепляются скотчем.

С помощью рулонных пленочных материалов выполняется гидроизоляция

Важно обеспечить герметичность защиты: проклеить стыки скотчем, края изоляции завести на стены на высоту 0,2 м.
На подложку (обычно сетка из металла) укладывается и фиксируется кабель с заранее определенным шагом.

Проект укладки электрического теплого пола

1. В стену устанавливается терморегулятор, в стяжке в гофротрубе укладывается датчик температуры.
2. Заливается стяжка не менее 3 см, укладывается финишное покрытие.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но суть остаётся такой чтобы максимально эффективно и равномерно передавать тепло от труб контура напольному покрытию и сократить тепло потери. Есть две основные технологии монтажа теплого водяного пола:

• В стяжку — самый распространенный метод, к тому же более эффективный в плане теплопередаче и накоплению тепла.
• Сухой монтаж (без стяжки). Теплый пол сделанный по технологии сухой монтаж (ещё его называют финский теплый пол), более лёгкий и в основном его применяют на деревянных перекрытиях , полах (по деревянным лагам), там где несущая способность конструкций невысока.

Водяной теплый пол в стяжкеВодяной теплый пол без стяжкиВодяной теплый пол по бетонному основанию

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это или стяжка, частный дом или квартира выглядит следующим образом:

• утеплитель — обычно используют пенополистирол;
• гидроизоляция — полиэтиленовая плёнка от 100мкм;
• сетка для армирования стяжки;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX). Расстояние между трубами 10 — 15см ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта технология имеет дополнительные слои.

Пирог водяного теплого пола по грунту

• насыпается песок (10 см), который утрамбовывается и проливается водой;
• утепление — ЭППС 5см в два слоя с перехлестом;
• гидроизоляция — пленка от 200мкм;
• сетка для армирования стяжки 10см на 10см и толщиной проволоки 2мм;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX) ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Водяной теплый пол на деревянное основание

По деревянному полу (деревянным лагам) также есть несколько способов укладки водяного теплого пола. Такие полы устраивают чаще всего в деревянных частных домах.

Теплый пол с термораспределительными пластинами

Водяной теплый пол с термораспределительными пластинами

• расстояние между лагами заполняется утеплителем;
• поверх укладывается пароизоляция (пленка);
• далее стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
• в промежутки между досками укладываются алюминиевые теплораспределительные пластины;
• в паз пластин ложится труба теплого пола;
• следующий слой может быть либо лист ГВЛ, ЦСП 10мм (обязательно под плитку), либо чистовое напольное покрытие ( ламинат, линолеум) ;

Теплый пол по финской технологии

Теплый пол по финской технологии

• как и в первом варианте укладывается утеплитель и стелятся пароизоляция. Затем крепим «дюймовку» с шагом 10см;
• далее стелим плиты ГВЛ 10мм;
• следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
• в промежутки закладывается и закрепляется труба;
• и сверху замазывается плиточным клеем;
• поверх этой конструкции можно уложить еще один лист ГВЛ или сразу чистовое напольное покрытие( плитка, ламинат, линолеум);
