Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

  • Катушки напряжения, что расположили на магнитопроводе;
  • Диск вращения из алюминия;
  • Передаточный механизм устройства учёта;
  • Катушки тока на магнитопроводе;
  • Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Учиться на чужих ошибках

В начале 1990-х годов зарубежных производителей измерительной продукции захлестнула примерно такая же эйфория, которую сейчас переживает Россия. Так, например, в Англии доля электронных счетчиков электроэнергии достигла 95 %, однако, на сегодняшний день эта цифра уменьшилась до 65 %.

Из Европы заводы по производству индукционных счетчиков перенесены в развивающиеся страны и производят миллионы счетчиков, находящих нишу и выполняющих свою функцию.

Энергосистемы России (Красноярскэнерго, Татэнерго, Брянскэнерго) стабильно закупают индукционные счетчики так же, как и электронные, отдавая предпочтение их надежности и учитывая плохое качество сетей, особенно в сельской местности. Ведь ресурс индукционного счетчика – десятки лет и даже через 50 лет некоторые образцы будут соответствовать заданному классу точности.

Проблема выбора индукционного или электронного счетчика несколько надумана. Они предназначены для разных секторов рынка.

Рано отказываться от применения индукционных счетчиков. Как и не стоит недооценивать электронные

Прежде всего, надо решить, есть ли возможность и необходимость воспользоваться всеми преимуществами счетчиков и не обращать внимание на их недостатки?

Выбор счетчика – это результат взвешенного решения, анализа отдельной ситуации.

Нужно ли демонтировать старые счетчики

Внедрение умных счетчиков не означает, что все старые счетчики электроэнергии придется выбрасывать. Приборы учета будут заменяться постепенно, по истечении срока их полезного использования, в день следующей калибровки или выхода из строя, и будут заменены на «умные» по мере выхода из строя старых счетчиков электроэнергии. То есть при их выходе из строя их межповерочный интервал или срок службы заканчиваются.

А пока можете смело пользоваться старыми счетчиками. Кроме того, будет организована определенная процедура приема в эксплуатацию новых устройств, при которой необходимо будет только присутствие потребителя электроэнергии.

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.


Рис.6. Обозначения на электросчетчике

ОбозначениеПояснение
СТип устройства (счетчик)
А, РВид учитываемой энергии (активная энергия/реактивная энергия)
ООднофазный счетчик
3, 4Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
УУниверсальность
ИТип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
ТТип счетчика в тропическом исполнении
П, МТип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Принцип работы

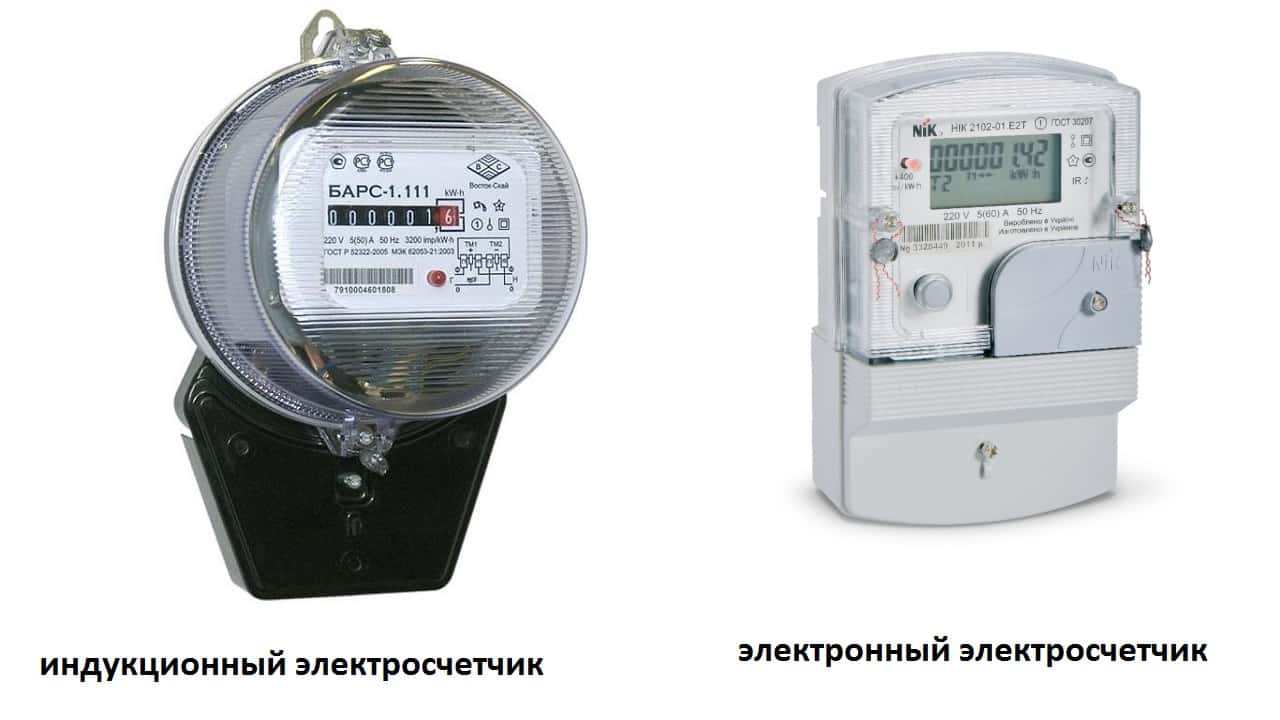

За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.

Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.

Индукционные счетчики электроэнергии

Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

Конструктивно данная модель состоит из:

  • Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
  • Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки и укладывается большим количеством витков, применяется для измерения величины напряжения.
  • Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу. Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
  • Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
  • Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока. При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.

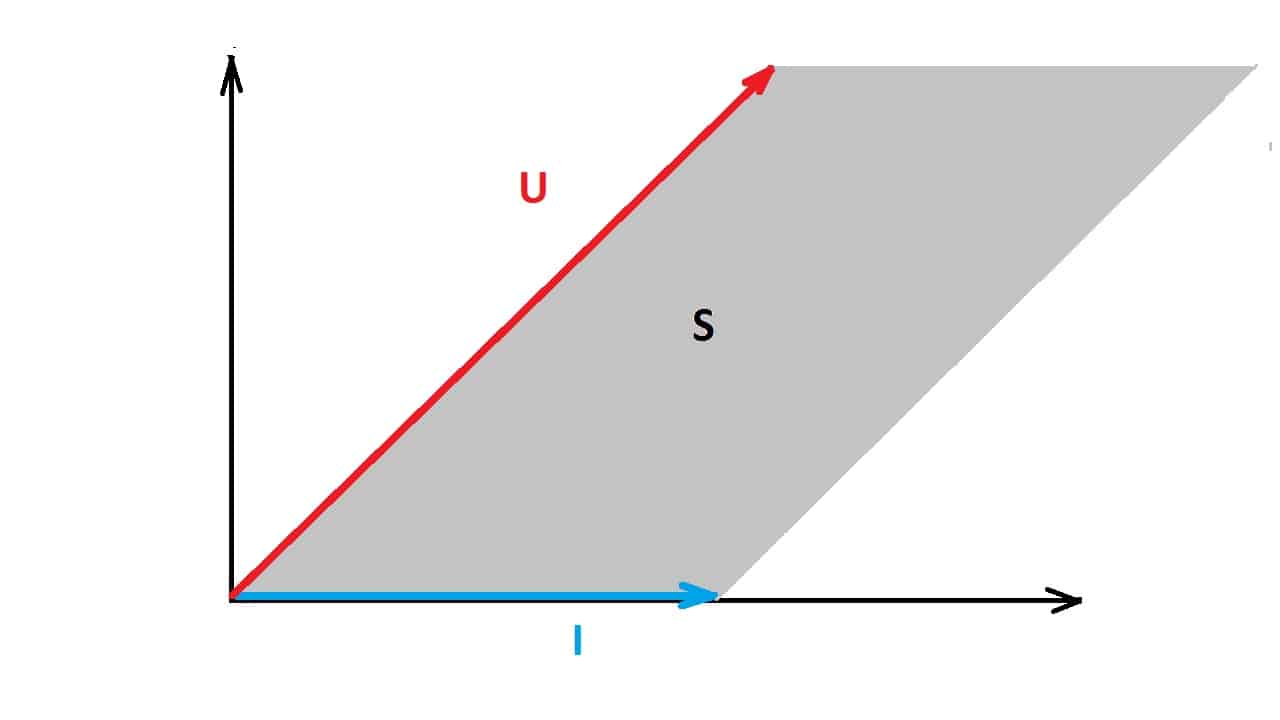

Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.

Результирующее значение мощности будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.

Электронные счетчики электроэнергии

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:

  • Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
  • Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
  • Электронного преобразователя – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
  • Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
  • Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
  • Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.

Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.

Устройство и принцип работы

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

  • корпусом из термостойкого пластика или металла с клеммной колодкой;
  • дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
  • источником запитки электронной схемы;
  • токовым трансформатором – выполняет функции измерителя;
  • микроконтроллером, преобразующим сигнал на входе в электрические величины;
  • телеметрическим выходом для интеграции с АСКУЭ;
  • часами – позволяют отслеживать реальное время и даты;

    Внешний вид электронного электросчетчика

  • супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;
  • системой управления;
  • оптическим портом, позволяющим снимать показания устройства.

Принцип работы цифрового счетчика электроэнергии заключается в прямом замере напряжения и тока. Он оцифровывает информацию, передавая ее на индикатор и сохраняя в памяти. Импульсы входных электронных твердотелых элементов создают под воздействием тока напряжения. Количество импульсов зависит от активности энергии.

Конструкция счетчика зависит от принципа его работы и осуществляемых функций. Индукционный однофазный счетчик используется в однофазных переменных сетях и состоит из следующих частей:

  • корпуса составного;
  • двух обмоток: токовой и напряжения;
  • двух магнитопроводов: обмотки тока и обмотки напряжения;
  • противополюса;
  • диска алюминиевого;
  • механизма червячного типа;
  • механизма счетного;
  • магнита постоянного, служащего для торможения диска;
  • оси, на которой закреплены счетный механизм, червячная передача и алюминиевый диск.

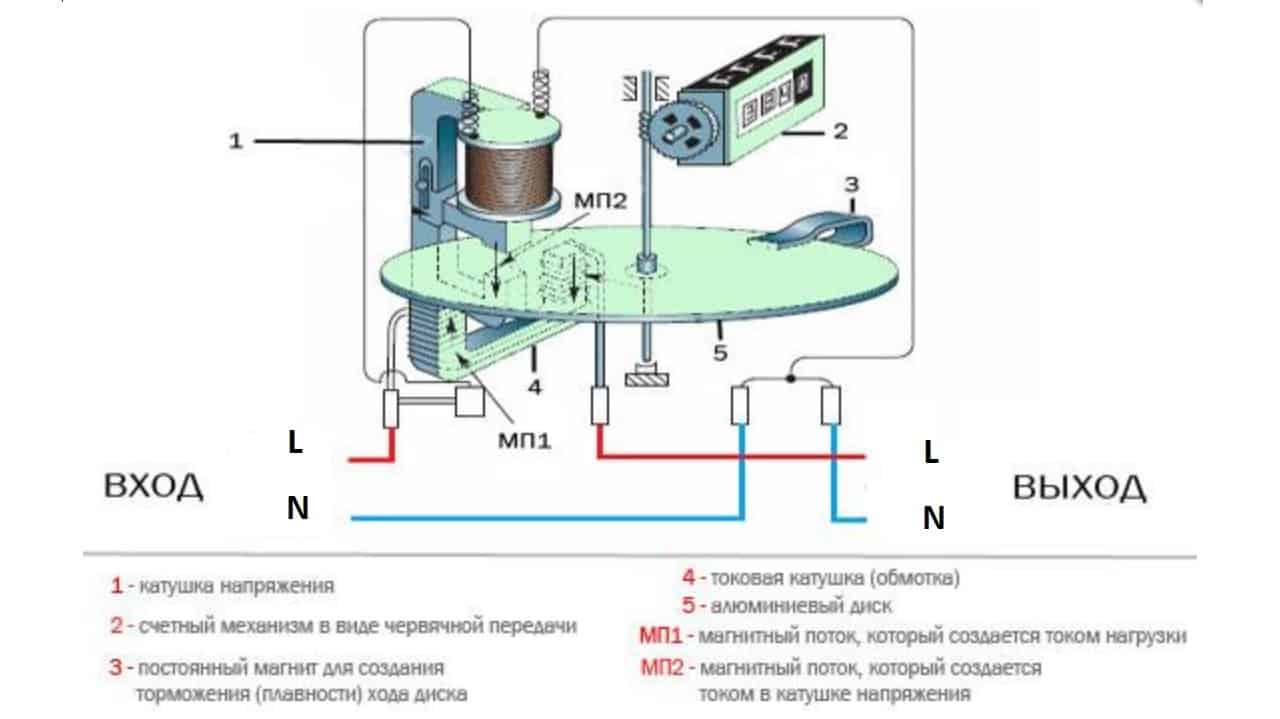

Схематическое устройство однофазного электросчетчика индукционного типа

Принцип работы устройства заключается в следующем. 2 электромагнита представляют измерительный механизм счетчика. Они расположены под углом 90° друг к другу. В магнитном поле этих электромагнитов находится диск, выполненный из алюминия. Счетчик включается в работу путем подсоединения с электроприемниками токовой обмотки последовательно, а с электроприемниками напряжения – параллельно.

При увеличении тока нагрузки возникает больший вращающий момент, что заставляет диск вращаться быстрее.

Принцип работы трехфазных индукционных счетчиков аналогичен выше описанному счетчику, с той лишь разницей, что их используют в трехфазных сетях переменного тока.

Вид спереди трехфазного индукционного электросчетчика со снятой крышкой

Вид сбоку со снятой задней частью корпуса трехфазного индукционного счетчика

С развитием электронных технологий появились счетчики учета расхода электроэнергии электронного типа. Принцип действия их довольно прост. Специальный преобразователь входные аналоговые сигналы с датчиков тока и напряжения преобразует в цифровой импульсный код. Он подается на микроконтроллер, который фиксирует количество потребляемой электроэнергии на дисплее изделия. Отсюда основными частями электронного счетчика являются:

  • кожух защитный;
  • трансформаторы измерительные тока и напряжения;
  • преобразователь;
  • микроконтроллера, являющиеся органом управления и передачи информации на дисплей;
  • колодка клеммная для подсоединения эл. проводов.

Работа однофазных и трехфазных электронных счетчиков осуществляется по одним и тем же законам, с той лишь разницей, что в 3-хфазном осуществляется суммирование величин каждого из трех каналов.

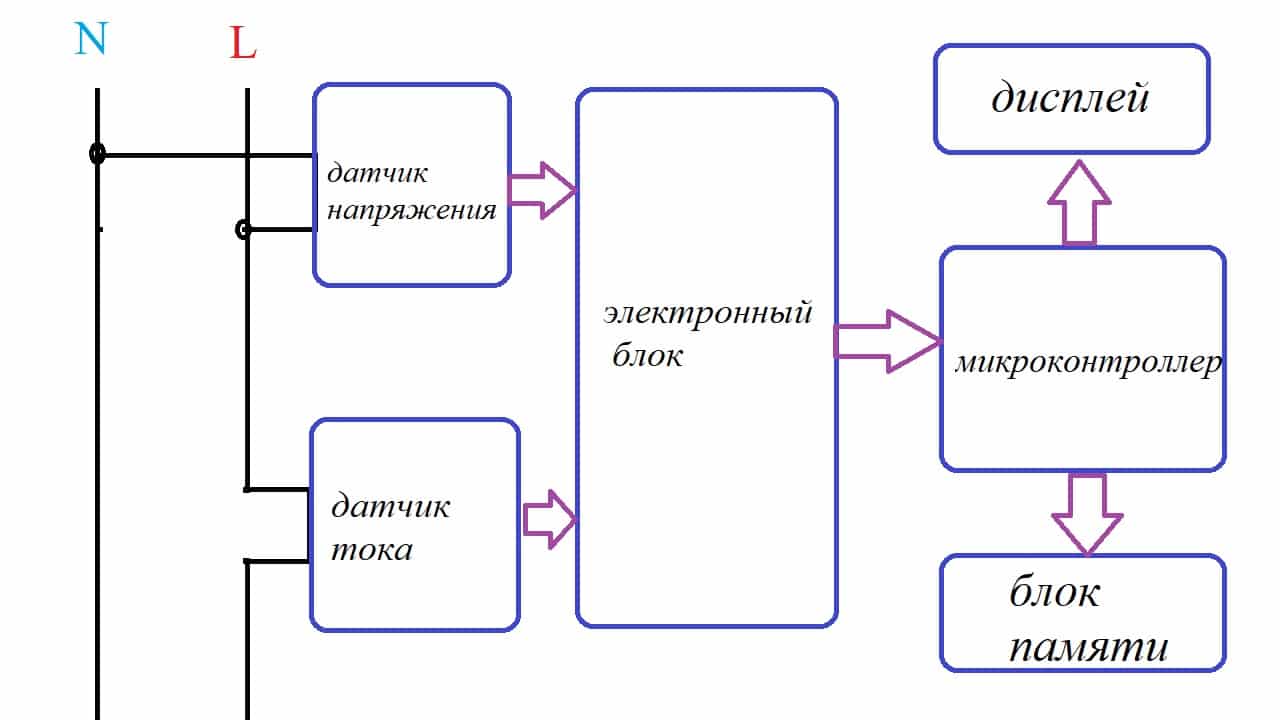

Структурная схема работы однофазного счетчика электронного типа

Из схемы видно, что трансформатор тока включен в разрыв фазного провода, а трансформатор напряжения подключен к нулю и фазе. Сигналы величины тока и напряжения с помощью преобразователя преобразуются в мощность и частоту в цифровом виде, в дальнейшем микроконтроллер управляет оперативным запоминающим устройством (ОЗУ), электронным реле и дисплеем, на котором отражается цифровая информация, фиксирующая расход электроэнергии на подключенном к счетчику объекте. ОЗУ в некоторых моделях может играть роль передатчика информации, что дает возможность контролировать работу счетчика на расстоянии.

Электронные счетчики для замеров расхода электроэнергии в трехфазных схемах, могут работать как в трех,- так и четырехпроводных цепях. Устройства хранят информацию с привязкой ко времени. Показания можно снимать за определенный период времени и фиксировать следующие показатели:

  • активное потребление;
  • реактивное потребление;
  • действующие значения напряжения и тока;
  • частоту в каждой фазе.

Принцип работы индукционного счетчика – советы электрика – Electro Genius

Устройство и принцип работы электросчетчика

Учет расхода потребляемой электрической энергии на объектах любой формы собственности осуществляется с помощью электросчетчиков. Правильный выбор прибора отражается на экономии электроэнергии, что является первостепенной задачей в настоящее время. Ни один объект не будет включен к сетям энергопоставляющих компаний без установки электросчетчика.

Правила его выбора, места установки и подключения регламентируются нормативно-технической документацией, среди которых ПУЭ занимает основное место. Каждый домовладелец оформляет договор на подключение к сетям, где модель счетчика должна быть обязательно указана.

Это необходимо для того, чтобы осуществлять поверку счетчика, периодичность которой для каждой модели устанавливается предприятием-изготовителем.

Счетчик для учета электроэнергии

Классификация

О течественные и зарубежные производители выпускают огромный ассортимент электросчетчиков. Разобраться поможет классификация устройств по следующим признакам:

  • принципу работы (индукционные и электронные);
  • количеству фаз или классу напряжения (одно,- и трехфазные);
  • способу подключения (напрямую и через измерительные трансформаторы);
  • количеству тарифов (одно-, двух,- и трехтарифные);
  • типу тарификатора (внешний и внутренний);
  • классу точности (0,2s; 0,2; 0,5s; 0,5; 1,0; 2,0; 2,5);
  • измеряемому току (базовый, стартовый и максимальный);
  • типу интерфейсов (импульсный, ИК порт, RS 232, RS 485, волоконно-оптическую линию связи, CAN, PLC-модем и GSM).

Особенности установки оборудования

Согласно действующим нормативным документам, установка приборов учета выполняется на границе балансовой принадлежности «энергопоставщик — потребитель». Если такой возможности нет, монтаж прибора выполняют в месте, максимально приближенном к границе раздела балансовой принадлежности. То есть сотрудники службы энергосбыта должны в любое время иметь доступ к прибору для снятия показаний расхода электроэнергии. Если данная норма не соблюдена, при учете расхода электроэнергии действующие показания счетчика корректируются на величину потерь энергии, которые возникают на дистанции от границы раздела балансовой принадлежности до места монтажа прибора.

Основное правило — надежная защита приборов учета от влаги, атмосферных осадков, механического воздействия, других негативных внешних факторов. Оптимальный вариант — монтаж устройства в сухом отапливаемом помещении. Счетчики учета электроэнергии могут устанавливаться вне помещения, в данном случае следует использовать специальные защитные боксы (шкафы). Их размеры рассчитываются при проектировании. Шкаф должен обеспечивать свободную установку, обслуживание и ремонт прибора учета электроэнергии.

Устройства могут крепиться двумя способами — болтовым креплением или на DIN-рейку. Для всех моделей приборов учета электрической энергии торговой марки Пульсар производства набор необходимых крепежных элементов предусмотрен в комплекте.

Расстояние от земли до клемм электросчетчика должно составлять от 80 до 170 сантиметров. Если размеры помещения не позволяют соблюсти данные параметры, возможна установка счетчика электрической энергии на высоте менее 80 сантиметров от пола, но в любом случае — не ниже 40 сантиметров. В процессе установки следует исключить возможность возникновения короткого замыкания в случае внезапных перегрузок в электросети.
