Гарантийными случаями не являются:
- форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
- несоблюдения правил эксплуатации, хранения и транспортировки;
- неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
- отказа работы отопителя по причине загрязнения камеры сгорания;
- нарушения работы электрооборудования автомобиля;
- самостоятельного ремонта изделия или использования неоригинальных запасных частей.
При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).
ПЕРЕПРОГРАММИРОВАНИЕ БИНАР 5-12В
- Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1004, 2005.1.23 Мб (Добавлен 10.11.2010)
- Комплект программ для Бинар 5-12В(плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1008, 2008.105.66 Кб (Добавлен 09.12.2010)
- Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1013, 2013.116.55 Кб (Добавлен 08.06.2011)
- Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1014, 2014.320.92 Кб (Добавлен 03.11.2011)
- Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1017, 2021.55.8 Кб (Добавлен 28.08.2012)
- Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1007, 2007.579.62 Кб (Добавлен 08.11.2010)
- Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1009, 2009.104.41 Кб (Добавлен 22.12.2010)
- Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM). ВЕРСИИ 1015, 2015.30.43 Кб (Добавлен 30.09.2011)
- Руководство по программированию Бинар 5-12В при помощи программатора PICkit 21.61 Мб (Добавлен 01.02.2011)
Модельный ряд устройств
Модельный ряд включает 4 устройства — 2Д, 4 ДМ, 44Д и 8 ДМ.
Ошибки Планара 2Д и 4ДМ
Коды ошибок Планар, 3 квт сухой фен 2Д имеют следующие значения:
- E 01 — произошёл перегрев в теплообменнике: поступает сигнал о том, что стоит выключить устройство, так как температура свыше +250°С.
- E 02 — t блока управления свыше +55°C.
- E 05 — не работает датчик. Причиной может быть обрыв проводки или замыкание в корпусе.
- E 06 — поломки в температурном датчике системы управления. Замене он не подлежит.
- E 09 — поломки свечи розжига: произошло замыкание или отключился блок управления.
- E 10 — двигатель не может достичь нужных оборотов: в подшипниках сильное трение либо в нагнетательном отделе улитка задевается крыльчаткой.
- E 12 — отключение по причине высокого напряжения (30 В).
- E 13 — механизм не запускается: отверстие в камере сгорания или свечная сетка засорились.
- E 15 — отключение из-за низкого давления (20 В).
- E 16 — датчик не успел остыть перед запуском.
- E 17 — неполадки насоса из-за обрыва проводки или замыкания.
- E 20 — отопитель не может запустится по причине сгоревших предохранителей в блоке питания или же отсутствует связь между блоком и пультом управления.
- E 27 — двигатель заклинило, он не вращается из-за разрушения ротора или подшипника.
- E 28 — двигателем невозможно управлять. Причина: поломки блока управления и/или платы.
- E 29 — пламя во время работы прерывается: нарушена герметичность топливопровода, поломки индикатора или насоса.
- E 78 — срыв пламени. Причины: в систему попал воздух, имеются поломки в насосе или проблемы с индикатором.
Так же есть модифицированная версия данного отопителя
Коды Планара 4Д и его модификаций:
- E 13 — механизм не запускается. Причины: закончилось топливо или же оно плохого качества, засорён трубопровод, плохо разогреты свечи, забилось отверстие камеры сгорания.
- E 01 — перегрев: t в теплообменнике выше +250°С.
- E 08 — пламя прерывается: неисправность насоса, индикатора, нарушение герметичности топливопровода.
- E 09 — неполадки свечей розжига: обрыв, короткое замыкание, неполадки блока управления.
- E 05 — индикатор пламени не срабатывает: замыкание или обрыв проводки.
- E 04 — неполадки температурного датчика.
- E 17 — топливный насос имеет неисправности.
- E 12 — высокое напряжение больше 30 В.
- E 15 — напряжение меньше 20 В.
- E 10 — электродвигатель не набирает обороты: между подшипниками сильное трение.
- E 16 — недостаточное вентилирование камеры охлаждения: неполадки в блоке управления, неисправность воздушного нагнетателя или индикатора пламени.
- E 27 — двигатель стоит на месте: подшипники или ротор пришли в негодность.
- E 28 — самостоятельное бесконтрольное вращение двигателя: перегрев блока питания.
- E 02 — t датчика больше +55°C.
Неисправности отопителя 8 ДМ
Коды ошибок фена Планар 8 ДМ имеют следующие значения:
- E 01 — t в теплообменнике +250°С.
- E 02 — перегрев датчика.
- E 04 или 06 — неисправности температурного датчика.
- E 05 — не работает индикатор пламени из-за обрыва проводки или замыкания в корпусе.
- E 08 — прерывается пламя в рабочем режиме.
- E 09 — проблемы со свечами накаливания.
- E 10 — нет нужных оборотов двигателя.
- E 12 — отключение по причине завышенного напряжения.
- E 13 — не запускается отопитель: засорение в штуцере камеры или газоотводе, закончилось топливо.
- E 15 — отключение по причине низкого напряжения.
- E 17 — неисправен насос для перекачки топлива.
- E 20 — отсутствует связь между датчиком и пультом управления.
- E 27 — по причине окисления контактов двигатель перестал вращаться.
- E 28 — заклинил подшипник, двигатель неуправляем.
- E 29 — прерывается время от времени пламя: неполадки с платой или датчиком.
- E 30 — отсутствует сигнал между датчиком и пультом управления.
- E 78 — срыв пламени.

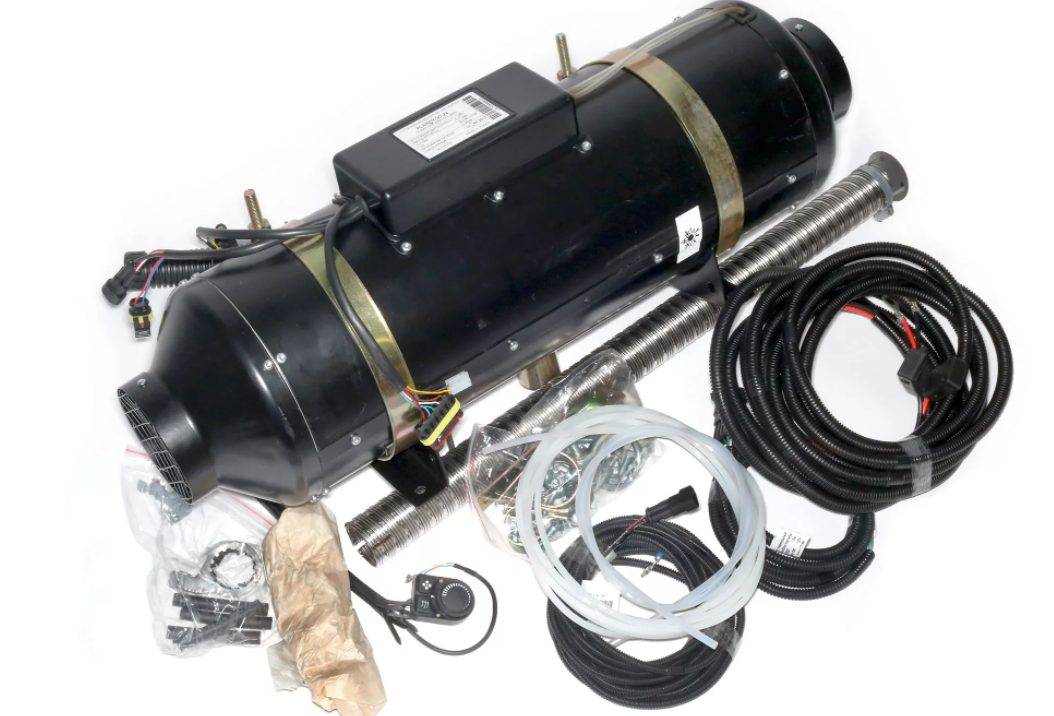

Автономка «Планар» – это воздушный отопитель, разработанный российскими специалистами, производство которого осуществляется в Самаре. Модельный ряд этих автомобильных отопителей состоит из четырех устройств (Планар 2Д, Планар 4ДМ2, Планар 44Д, Планар 8ДМ), каждое из которых доступно в двух вариантах – 12 и 24 Вольта. Даже в серьезные морозы такая установка может обеспечивать оптимальную температуру воздуха в салоне автомобиля. Сначала кратко рассмотрим устройство и принцип работы отопителя, а потом изучим все ошибки «Планар» (коды неисправностей) и их расшифровку.
«Планар» — воздушный отопитель
Автономный отопитель «Планар» торговой марки «Адверс» (под ней же выпускаются обогреватели «Бинар» и «Теплостар») – один из самых популярных обогревателей, представленных в автомобильных магазинах Москвы. Он имеет ряд преимуществ:
- Неограниченное время обогрева;
- Возможность предпускового разогрева;
- Экономный расход топлива (дизеля);
- Эффективное действие даже при очень низких температурах на улице;
- Возможность подогрева не только салона, но и грузового отделения.
Для чего нужна автономка «Планар»

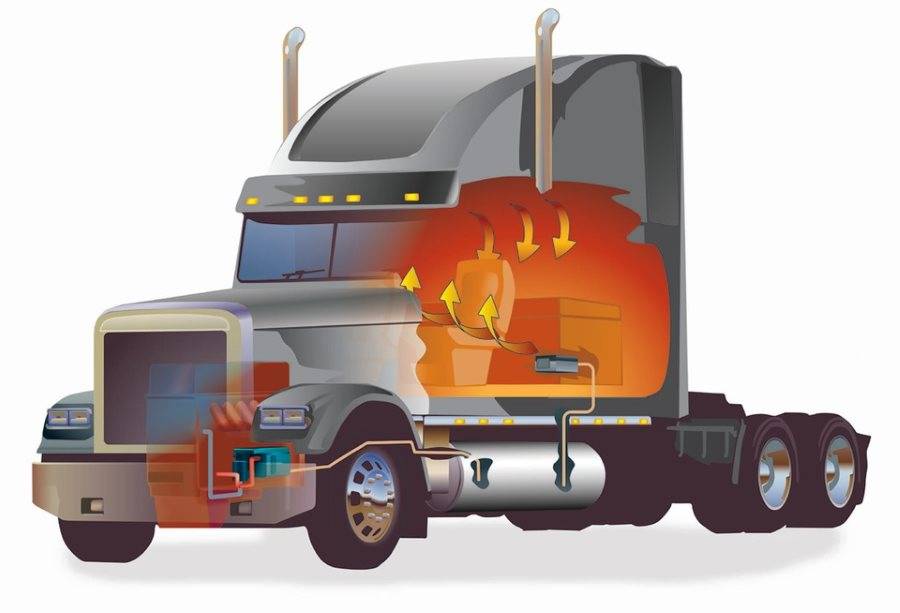

Автонагреватель служит для обогрева салона и грузовых отсеков авто в короткие сроки, а также для поддержания постоянной температуры, например, при длительных стоянках.
Принцип работы воздушного отопителя «Планар»
Обогреватель работает на дизеле независимо от двигателя машины. Устройству требуется подключение к току (количество вольт зависит от разновидности).

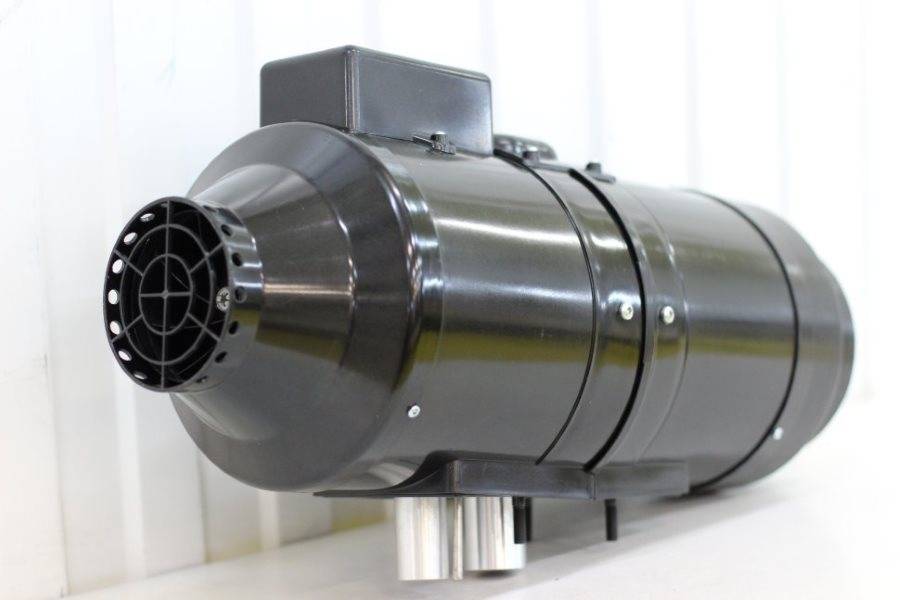

Отопитель Планар 9д-24
После запуска насос обогревателя «Планар» подает топливо (дизель) в камеру сгорания, в которой возникает топливно-воздушная смесь, легко воспламеняемая через штифт накаливания. В результате этого образуется энергия, которая через теплообменник нагревает сухой воздух. Если подключен внешний датчик, обогреватель может автоматически поддерживать нужную температуру воздуха. Побочные продукты не попадают в кабину, а выводятся наружу через выхлопную систему авто. В случае поломки на пульте отображается код неисправности.
Ошибки с устройства управления Планар (с маркировкой S)
Неисправности, возникающие во время работы отопителя, кодируются и автоматически отображаются на индикаторе пульта управления.

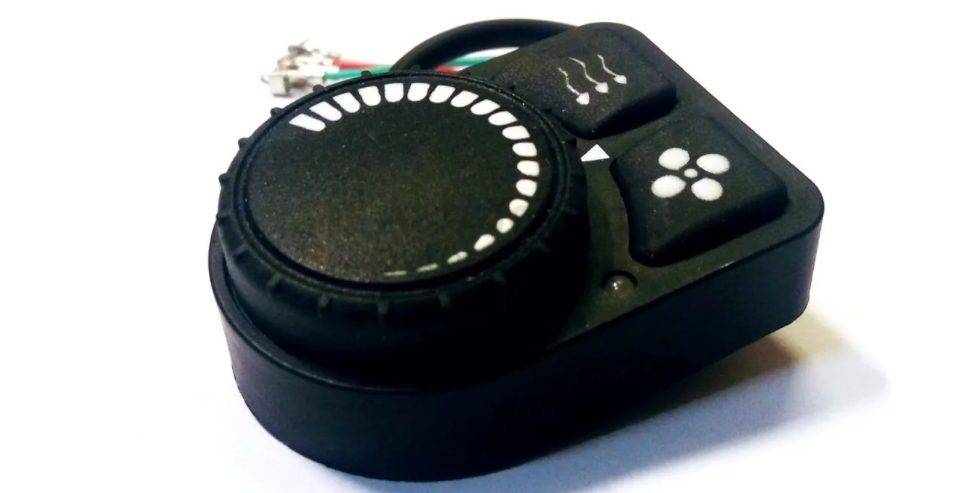

Пульт управления ПУ-22
Вы можете сами устранить следующие неисправности указанные в таблице ниже.
| Код | Миганий | Неисправность | Рекомендации по устранению |
|---|---|---|---|
| 1 | 1 | Перегрев теплообменника. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха. |
| 2 | 12 | Перегрев в зоне блока управления. Перегрев по индикатору пламени. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя. |
| 12 | 9 (или код 15) | Отключение, повышенное напряжение. | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30 В (для 12 В изделия – не выше 16 В). |
| 13 | 2 | Попытки запуска исчерпаны. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 15 | 9 (или код 12) | Отключение, пониженное напряжение. | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20 В (для 12 В изделия – не ниже 10 В). |
| 16 | 10 | Превышено время на вентиляцию. | Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалит посторонние частицы. |
| 20 | 8 | Нет связи между пультом управления и блоком управления. | Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления. |
| 30 | 8 | Нет связи между пультом управления и блоком управления. | Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления. |
| 29 | 3 | Превышено допустимое количество срывов пламени во время работы. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 31* | 14* | Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. |
| 33* | 16* | Отопитель заблокирован**. | Для разблокирования отопителя необходимо обратиться в сервисный центр. |
| 35* | 13* | Срыв пламени в камере сгорания по причине просадки напряжения. | Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера). |
| 78 | Зафиксирован срыв пламени во время работы. | Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность штуцера на топливном насосе. |
* – только для воздушных отопителей Планар 8ДМ-12/24-S
Неисправности с которыми лучше обратиться в специализированный сервисный центр.
| Код | Миганий | Описание неисправности |
|---|---|---|
| 5 | 5 | Неисправность индикатора пламени. |
| 6 | 6 | Неисправность встроенного датчика температуры на блоке управления. |
| 7* | 17* | Обрыв цепи датчика температуры корпуса. |
| 9 | 4 | Неисправность свечи накаливания. |
| 10 | 11 | Неисправность нагнетателя воздуха. Обороты ниже номинала. |
| 27 | 11 | Двигатель не вращается. |
| 28 | 11 | Двигатель вращается без управления. |
| 11* | 18* | Неисправность датчика температуры входящего воздуха. |
| 17 | 7 | Неисправность топливного насоса. |
| 32* | 15* | Неисправность датчика температуры выхода нагретого воздуха. |
| 34* | 19* | Изменена конструкция датчика. |
| 36* | 20* | Температура индикатора пламени выше нормы. |
* – только для воздушных отопителей Планар 8ДМ-12/24-S
Коды ошибок Планар-8ДМ-12-S / 8ДМ-24-S
| Код | Описание | Причина неисправности |
| 01 (1) | Превышение допустимой температуры теплообменника. | Датчик температуры отправляет сигнал на выключение устройства. Теплообменник в зоне установки датчика достиг температуры свыше 250ºС. |
| 02 (12) | Возможность перегрева. Перегрев возле блока управления в самом отопителе. | В ходе продувки не хватает охлаждения либо присутствует перегрев блока управления в ходе работы. |
| 04 (06, 6) | Ошибка температурного датчика в блоке управления. | Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует). |
| 05 (5) | Поломка индикатора пламени. | Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус) индикатора. |
| 7 (17) | Обрыв в проводке датчика перегрева. | Выход из строя самого датчика. Окислившиеся контакты в колодке. |
| 08 (29, 3) | Пламя прерывается во время работы. | Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов. |
| 09 (4) | Проблемы в свечи накаливания. | Обрыв или короткое замыкание проводки, выход из строя блока управления. |
| 10 (11) | Электрический мотор нагнетателя воздуха не выходит на требуемые обороты. | Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе. |
| 11 (18) | Поломка температурного датчика нагреваемого воздуха (подача) | Механический дефект. Окислившиеся контакты в колодке. |
| 12 (9) | Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства). | Выход из строя АКБ или регулятора напряжения. |
| 15 (9) | Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства). | Выход из строя АКБ или регулятора напряжения. |
| 16 (10) | Слишком долгая вентиляция. | В ходе продувки температура нагревателя не упала до требуемого значения. |
| 17 (7) | Ошибка топливного насоса. | Обрыв либо короткое замыкание в электрической цепи топливного насоса. |
| 13 (2) | Устройство не запускается после двух попыток. | Отсутствует горючее в баке. |
Качество топлива не соответствует условиям использования в мороз.
Загрязнение воздухозаборника или трубопровода для отвода газов.
Плохой разогрев свечи накаливания, выход из строя блока управления.
Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.
Загрязнение отверстия в камере сгорания (диаметр – 1,5 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).
20 (8)
Отсутствует связь между пультом управления и блоком.
Выход из строя предохранителей в цепи питания. На пульт не приходит информация с блока управления.
27 (11)
Мотор не крутится.
Заклинивание в результате разрушения ротора, подшипника либо попадания различных предметов.
Окисление или коррозия контактов в колодке.
28 (11)
Скорость вращения мотора не меняется, он не реагирует на команды управления.
Выход из строя электрической платы управления мотора либо блока управления.
29
Пламя прерывается во время работы.
Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.
30 (8)
Отсутствует связь между пультом управления и блоком.
На блок не приходит информация с пульта управления.
31 (14)
Слишком высокая температура на выходе горячего воздуха.
Температурный датчик в зоне выхода воздуха отправляет команду на отключение устройства.
32 (15)
Поломка температурного датчика нагретого воздуха
Выход из строя температурного датчика (на выходе).
33 (16)
Блокировка устройства.
Троекратное повторение ошибки по превышению допустимой температуры.
34 (19)
Вмешательство в конструкцию устройства.
Один из температурных датчиков (на входе, выходе или по превышению температуры) установлен неправильно и отображает недостоверные данные.
35 (13)
Обнаружен срыв пламени.
Падение напряжения питания.
36 (20)
Перегрев индикатора пламени.
Выход из строя индикатора или поломка стабилизатора, установленного в камере сгорания отопителя.
78 (0)
Обнаружен срыв пламени в процессе работы отопителя.
Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.
* в скобках указан новый код ошибки.
Доставка
4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)
Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976
Отопитель работает независимо от автомобильного двигателя.
Питание отопителя электроэнергией осуществляется от автотранспортного средства. Схема электрических соединений отопителя приведена на рис. 4.1.
Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)
Питание отопителя топливом может осуществляться из топливного бака автомобиля или из топливного бака входящего в комплектацию отопителя.
Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содержит:
– нагреватель (основные узлы нагревателя показаны на рис.4.2 );
– топливный насос для подачи топлива в камеру сгорания;
– устройство пуска и индикации (пульт управления);
– жгуты проводов для соединения элементов отопителя с аккумуляторной батареей
автомобиля.
Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вентилируемого через теплообменную систему отопителя.
В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.
При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя: индикатора пламени; датчика перегрева; электромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.
По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.
Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.
Кроме того, имеется возможность выключить отопитель в любой момент времени.
При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.
Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:
1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;
2) если во время работы отопителя горение прекратится, то отопитель выключится;
3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;
4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.
Планар 9Д-12/24 с пультом управления ПУ-5 (Новинка 2018)
Вы можете сами устранить следующие неисправности Планара с пультом управления ПУ-5 указанные в таблице ниже.
| Миганий | Неисправность | Рекомендации по устранению |
|---|---|---|
| 1 | Перегрев теплообменника. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха. |
| 2 | Попытки запуска исчерпаны. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 3 | Превышено допустимое количество срывов пламени во время работы. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 8 | Нет связи между пультом управления и блоком управления. | Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления. Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления. |
| 9 | Отключение, повышенное напряжение. Отключение, пониженное напряжение. | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30 В (для 12 В изделия – не выше 16 В). Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20 В (для 12 В изделия – не ниже 10 В). |
| 10 | Превышено время на вентиляцию. | Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалить посторонние частицы. |
| 12 | Перегрев в зоне блока управления. Перегрев по индикатору пламени. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя. |
| 13 | Срыв пламени в камере сгорания по причине просадки напряжения. | Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера).* |
| 14 | Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха.* |
| 16 | Отопитель заблокирован. | Для разблокирования отопителя необходимо обратиться в сервисный центр.** |
* – для отопителей типа Планар-8ДМ-12/24, Планар-9Д-12/24.
** – для отопителей типа Планар-8ДМ-12/24.
Неисправности с пульта управления ПУ-5 с которыми лучше обратиться в специализированный сервисный центр, смотрите в таблице ниже.
| Миганий | Неисправность |
|---|---|
| 4 | Неисправность свечи накаливания. |
| 5 | Неисправность индикатора пламени. |
| 5 | Обрыв цепи датчика температуры корпуса теплообменника.* |
| 6 | Неисправность встроенного датчика температуры на блоке управления. |
| 7 | Неисправность топливного насоса. |
| 11 | Неисправность датчика выходного воздуха. Двигатель не вращается. Двигатель вращается без управления. Перегрузка электродвигателя.**** |
| 15 | Неисправность датчика выходного воздуха.*** |
| 17 | Обрыв цепи датчика температуры корпуса теплообменника.** |
| 18 | Обрыв цепи датчика температуры входного воздуха.*** |
| 19 | Неправильная установка датчика.*** |
| 20 | Температура индикатора пламени выше нормы.*** |
| 37 | Неверно подключены датчики индикатора пламени и выходного воздуха.**** |
* – для отопителей типа Планар-2Д-12/24.
** – для отопителей типа Планар-4ДМ2-12/24, Планар-44Д-12/24, Планар-8ДМ-12/24.
*** – для отопителей типа Планар-8ДМ-12/24, Планар-9Д-12/24.
**** – для отопителей типа Планар-9Д-12/24.
Обеспечение безопасности
Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.
- При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
- При нарушении работы горелки устройство немедленно отключается.
- Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.
Рекомендации по использованию
Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.
- Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
- Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
- Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
- Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
- Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
- Во время заправки автомобиля прибор следует отключить.
Ремонт прибора рекомендуется доверить специалистам. Однако с простыми неполадками, не связанными с горелкой и повреждениями электрических частей, можно справиться и самостоятельно, судя по отзывам. Инструкция, прилагаемая к прибору, подробно описывает наиболее вероятные из них.
Довольно часто, если не соблюдены рекомендации по переходу на зимнее топливо происходит запарафинивание топливного фильтра. В результате устройство Планар не включается. При этом следует сначала заменить топливо на соответствующее погодным условиям, и проверить работу топливозаборника. Если после прочистки его фильтра отопитель Планар по-прежнему не работает, следует демонтировать насос для подачи топлива, и, отвернув штуцер, снять фильтр. Элемент промывается в бензине и продувается сжатым воздухом, а затем устанавливается на место. Штуцер по окончании ремонта следует фиксировать на герметик. На видео процесс очистки фильтра представлен более подробно.
Планар представляет собой автономный отопитель, который был изобретён самарскими специалистами. Модельный ряд включает в себя 4 вида устройств, каждое разработано в вариантах на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной для человека температуры в кабине любого транспортного средства даже при сильных морозах. Но она, как и любая установка, может выйти из строя. Зная коды неисправностей Планара, можно приступить к ремонту.
Принцип действия и особенности устройства
Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.
Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:
- Когда температура упадет до критической минимальной отметки – Планар включается
- Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха
Видео работы
Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.
Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.
Рабочий процесс более подробно можно описать следующим образом:
- В первую очередь продувается камера сгорания
- Затем до нужной температуры нагреваются свечи накаливания
- Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
- Происходит непосредственное сгорание топлива
- Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается
Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.
Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.
Читайте так же как сделать отопление в своем гараже
Некоторые особенности устройства отопителя Планар
Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.
По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.
Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:
- Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
- Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
- Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля
Возможно вас так же заинтересует наша статья про электрическое отопление
Система контроля и управления отопителя «Планар»
Автономный обогреватель управляется с помощью блока, расположенного в самом отопительном устройстве и связанном с другими приборами.

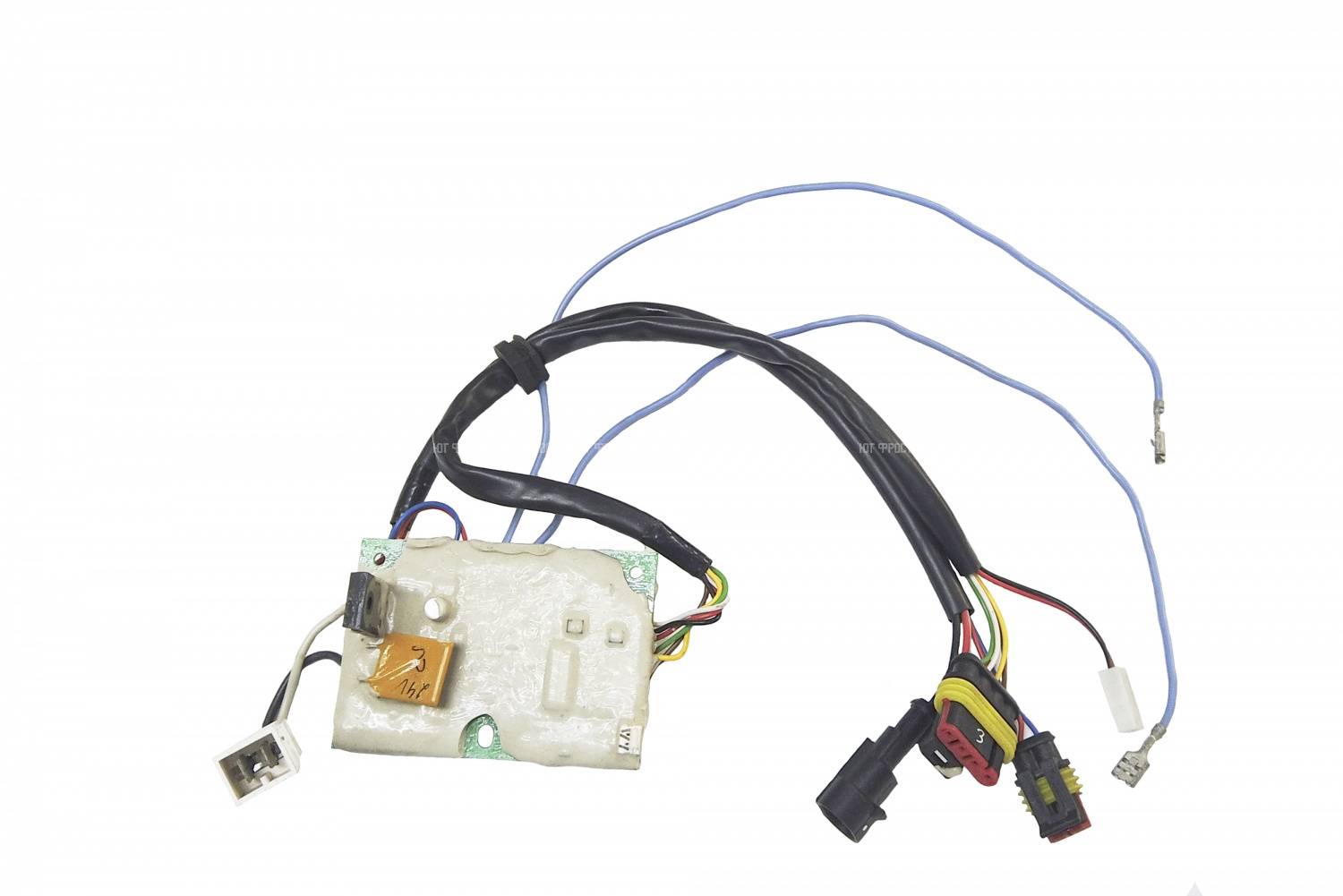

Блок управления
Именно он контролирует деятельность остальных узлов системы.
Блок управления
Блок работает вместе с пультом дистанционного управления и обеспечивает следующие функции:
- Проверка печки на работоспособность при включении;
- Запуск и выключение устройства;
- Контроль температуры воздуха в помещении (если есть внешний датчик);
- Автоматический воздухообмен после прекращения горения;
- Отключение прибора при возникновении неполадок, перегреве, перенапряжении или затухании.
Автоматическая защита может сработать и в других случаях.
Режимы работы отопителей «Планар»
Режим работы отопителя выбирается перед его включением. Во время функционирования системы поменять его будет невозможно. Всего для автомобильных отопителей «Планар» существует три режима работы:
- Отопление машины в короткий срок. Устройство работает на установленной мощности, пока автомобилист не выключит его самостоятельно.
- Обогрев до нужной температуры. Когда температура в салоне достигает заранее выбранного уровня, отопитель продолжает сохранять тепло и работает на самой маленькой мощности, но не отключается совсем. Обогреватель продолжит работу, даже если воздух нагреется сильнее заявленного уровня, и увеличит мощность, если температура опустится.
- Достижение определенной температуры и последующая вентиляция салона. При понижении температуры вновь происходит автоматическое включение, и так будет продолжаться, пока автомобилист самостоятельно не выключит устройство.
Пульты управления для отопителей «Планар»
Пульт управления монтируется в салон машины, или в любое место, находящееся в свободном доступе. Пульт прикрепляется с помощью саморезов или клея и подключается к печке.
Пульт управления
С устройством могут идти разные варианты пультов управления, наиболее распространенные из них перечислены ниже.
Пульт управления ПУ-10М
Самый несложный и понятный прибор, имеющий ограниченные возможности. Может работать только в краткосрочном режиме или обогреве до нужного уровня. Режима с последующим воздухообменом нет.
Пульт управления универсальный ПУ-5
Похож на ПУ-10М, однако позволяет использовать автономный отопитель «Планар» в режиме воздухообмена как после подогрева, так и для улучшения воздухообмена в салоне автомобиля.
Пульт управления ПУ-22
Более продвинутая модель, имеющая светодиодный дисплей. На нём можно увидеть значения заданной температуры в машине или мощности устройства, а также код при поломке.
Пульт может просигнализировать о возникновении ошибки путем появления на табло кода или определенным количеством морганий после остановки. Некоторые неисправности можно устранить самому, однако большая часть ошибок требует вызова мастера сервисной службы.
Система контроля и управления
С помощью блока управления можно регулировать количество тепла
Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.
Блок управления
Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:
- включение и отключение аппарата;
- контроль и управление процессом горения топлива;
- начальная диагностика при поломках во время запуска;
- автоматическая вентиляция после остановки Планара;
- аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.
Работает блок управления вместе с пультом.
Режимы работы
Прибор одновременно выполняет функцию вентиляции салона
Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:
- По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
- По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
- Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.
Пульты управления
Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.
Обогреватели комплектуются разными видами пульта:
- ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
- ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
- ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.
По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.
