Какой нагреватель выбрать
Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:
Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара
Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме
Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.
Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.
Некоторые из них присутствуют на рынке котельного оборудования уже более века
Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно
Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:
- гарантийную книжку;
- сертификат соответствия;
- акт санитарной экспертизы;
- разрешение на эксплуатацию.
Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.
Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.
Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.
Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных стеклопакетов и плотно закрывающихся дверей.
Величина тепловых потерь для различных зданий принимается следующей:
- В размере 130-200 Вт/м для домов без утепления;
- 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
- 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.
Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.
Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.
Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.
Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.
Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.
Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.
Варианты отопительных разводок
1. Лучевая система
Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.
Коллекторная (лучевая) схема отопления одноэтажного дома:
Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.
2. Двухтрубная схема отопления
Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

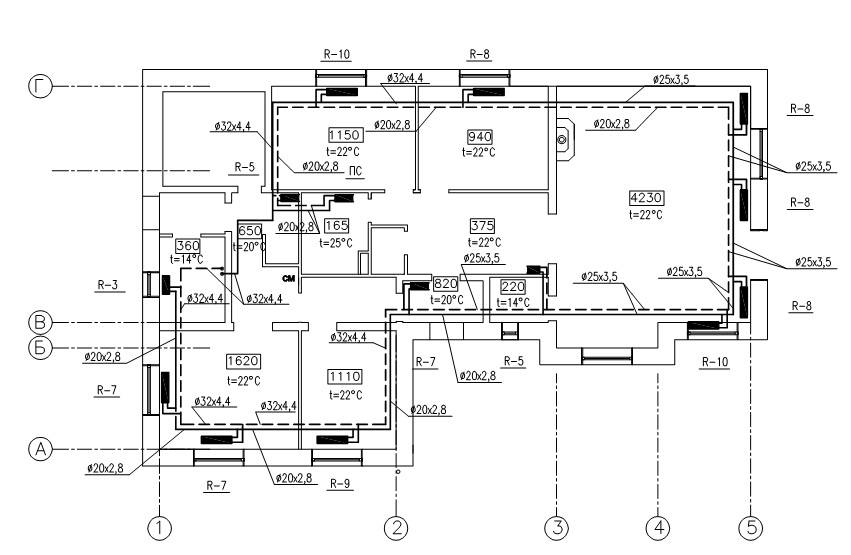

Двухтрубная схема отопления одноэтажного дома:
- большой расход трубы и материалов;
- без балансировки происходит замерзание труб и батарей.
3. Однотрубная схема отопления дома
Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.
Однотрубная схема отопления одноэтажного дома:
Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:
Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.
- тепло практически не теряется;
- простота и быстрота монтажных работ;
- экономное использование;
- при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
- экономия материалов.
Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».
О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.
К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Из чего состоит отопительная система?
Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.
Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.
На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:
Двухтрубная отопительная система
Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений
Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола
Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.
Печное отопление дома
Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.
Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении
Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.
Котел отопления в подвале частного дома
В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок
Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе
Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.
Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.
Расширительный бачок отопления
Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.
Какую систему выбрать?
Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:
- водяная;
- воздушная;
- электрическая;
- открытого огня.
Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.
Виды обогрева деревянных домов
Чтобы в доме из сруба летом было прохладно, а зимой тепло и уютно, важно правильно выбрать варианты отопления, базирующиеся на современных отопительных системах
Электроотопление
Обогрев деревянного дома посредством электрического отопления гарантирует жильцам легкость управления приборами и отсутствие вредных выхлопов. Кроме того, нет необходимости в строительстве отдельной котельной и дымохода.
Электросистема практически не имеет недостатков, но на нее могут повлиять внешние факторы в виде постоянно повышающейся стоимости ресурса и несовершенной работы электросетей с частыми перепадами напряжения. Чтобы обезопасить себя от подобных проблем, можно запастись генератором, но в этом случае вопрос с экономией становится спорным.
Если используется водяное электроотопление, то риск заключается в теплоносителе, который при некорректной эксплуатации оборудования может вытекать или замерзать.
Электрическое отопление обеспечивается за счет:
- обогревателей (навесных, напольных, встроенных – типа теплых полов);
- радиаторов, оснащенных индивидуальными обогревательными элементами;
- радиаторной схемы отопления, «сердцем» которой считается нагревательный электрокотел.
Газовое отопление
Газовое отопление в деревянном доме – легкий в обслуживании и достаточно эффективный метод, обеспечивающий высокий КПД, но одновременно с этим требующий повышенного внимания к технике безопасности. Особенно это касается деревянных сооружений, в которых планируется установить газовый котел.
Кроме того, далеко не ко всем загородным населенным пунктам подведен газ, что тоже является проблемой, которую можно решить, установив на участке специальный контейнер для хранения завозимого газа – газгольдер или закупая баллоны, но это значительно увеличит затраты.
Твердотопливное
Твердотопливное оборудование считается оптимальным вариантом для отопления тех домов, которые лишены доступа к газопроводу и где наблюдается сомнительная работа электросетей.
Такой обогрев является эффективным и менее затратным, чем электрический агрегат, а также привлекает невысокой ценой оборудования и возможностью монтажа всех элементов своими руками. В современных моделях твердотопливных котлов предусмотрены узлы и детали, совершенствующие их эффективность: например, автомат для дозированной подачи угля в котел.
Для нормального функционирования агрегата необходимо устанавливать его на цокольном этаже или в специально построенной котельной.
Сырьем для отопления котла такого вида является уголь, торф, дрова, опилки или пеллеты. При работе устройство очень нагревается, что повышает риск возникновения пожара
С целью обеспечения безопасности важно, чтобы котельная была облицована негорючим материалом. Кроме того, необходимо позаботиться о помещении, предназначенном для хранения сырья
Печное
Печное отопление в деревянном доме обеспечивает тепло и уют. Чаще всего применяют печи типа «шведки», сочетающие в себе не только функции теплоотдачи, но и оснащенные варочной поверхностью и духовкой. При желании такую печь дополняют камином и устраивают у ее стены спальные места.
Недостаток печного обогрева в вероятности отравления продуктами горения или воспламенения. Кроме того, печь сможет прогреть дровами или углем дом квадратурой не более 100 кв. м.
Жидкотопливное
Котлы, работающие на жидком топливе, также пользуются особой популярностью в тех районах, где другие варианты отопления невозможны.
В качестве основного сырья используют дизтопливо (солярку). Преимуществом этого вида отопления считается низкая стоимость сырья, а главным недостатком – возможность отравления угарным газом, возникновение пожаров при несоблюдении техники безопасности и необходимость оборудования специальных помещений.
Инфракрасное
Учитывая трудности с популярными системами отопления, была разработана инновационная и рациональная схема обогрева на основе инфракрасного излучения.
Принцип работы этого оборудования заключается в работе обогревательных элементов, излучающих тепловую энергию на поверхности деревянного дома (мебель, стены, потолки, полы), которые при нагревании отдают тепло в воздух. При этом теплый воздух поднимается и смешивается с холодным, что позволяет избежать перегрева и экономит до 70% энергии.
Иногда используют комбинированные виды отопления, когда применяют несколько видов одновременно. Это может быть обогрев электрическим котлом, функции которого в случае отключения электроэнергии начинает выполнять твердотопливный агрегат.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;
вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.
Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
Радиаторы и трубы отопления
Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.
Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.
Современные радиаторы отопления
Конструкция радиаторов отопления
Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.
Но нужно учитывать, что алюминий очень чувствителен к воздействию воды. Современные чугунные радиаторы отопления лишены этого недостатка, хотя и обладают меньшей энергоемкостью. Для решения этой проблемы была разработана новая конструкция батарей, у которых водяные каналы изготавливаются из стальных или медных труб.
Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:
- Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
- Возможность выбора способа подключения – верхнее, нижнее или боковое;
- В комплектацию может входить кран Маевского и терморегулятор.
В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.
КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.
Современные трубы отопления
Полимерные трубы для отопления
Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.
Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:
- Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
- Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.
Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.
В видеоматериале показан пример современного отопления дома с помощью системы теплый пол:
Схема разводки отопления в частном доме
При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.
По различию работы отопление бывает двух видов:
- Естественное течение теплоносителя.
- С циркуляцией, то есть насосом.
А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.
Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.
Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.
Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.
Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.
Однотрубная
Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.
Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.
Как и в любом деле есть свои минусы
Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут
Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.
Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.
Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.
При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.
Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.
Двухтрубная
Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.
- температура воды одинаковая;
- при случае отключения одной или более батарей, температура в других будет неизменна,
- в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.
Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.
Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.
Двухтрубная система отопления делится еще на два вида:
- попутная;
- тупиковая.
Это зависит от движения горячей и холодной воды.
В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.
Вертикальная
Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.
Горизонтальная
Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
Как подобрать отопительный агрегат
Котел – это главный элемент системы отопления, в котором теплоноситель нагревается до нужной температуры, а затем разносится по трубопроводам по всем объектам. Котлы различаются по способу подогрева.
Электрические водогрейные установки
Электрокотлы работают от электрической сети. По принципу воздействия на теплоноситель они делятся на 2 группы:
- Прямое воздействие оказывают электродные котлы, в которых электроды находятся в жидкости и непрерывным движением разогревают ее до нужной температуры. Такое оборудование расходует электроэнергию экономно, а в случае повреждения котла прекращает работу.
- Косвенный нагрев происходит в теновых и индукционных котлах. В зависимости от типа котла теплоноситель нагревается ТЭНом или индукционным стержнем.
Твердотопливные котлы
Работа твердотопливных котлов основана на принципе «верхнего горения». Подающийся в топку кислород подогревается заранее, благодаря чему остается меньше отходов. Он поступает в систему сверху вниз, поэтому горение происходит поэтапно в этом направлении. Такой способ экономит топливо, т.к. в отличие от классических печей оно сгорает не единовременно, а постепенно. Топливом для котлов служат дрова, уголь, пеллеты, брикеты.
Дизельные и комбинированные модели
Дизельные котлы изготавливают из стали или чугуна, а топят соляркой. По принципу нагрева они бывают традиционные и конденсационные. Последние экономичней, т.к. используют для нагрева еще и энергию конденсата.
Из-за сильного запаха и требуемого места под емкость для хранения топлива котельную делают в отдалении от дома.
Комбинированные котлы работают на нескольких видах топлива. В зависимости от модели один вид отопления является основным, а другой резервным. Когда основное топливо заканчивается, котел переключается на второй вид и обеспечивает бесперебойную подачу тепла.
