Гелиосистема для горячего водоснабжения: принцип работы и устройство, типы, особенности монтажа

Как установить солнечный коллектор

Установить эту систему можно и самостоятельно. Для этого необходимо понимать главный принцип установки – максимум солнечного света.

  1. Выбираем место . Оно должно быть с солнечной стороны. Для этого достаточно понаблюдать несколько дней какой место на участке солнце освещает максимально долго (нужно избегать попадания тени от деревьев или построек). Выбрать начальную точку и конечную, солнечный коллектор направить по центру этих точек. Так мы получим максимальный охват теплового излучения.
  2. Угол наклона . Это важный этап установки, от которого зависит ее эффективность. Как правило такие данные дает производитель систем, но, в среднем это 45 градусов. Нельзя устанавливать под большим или меньшим углом, так как тогда снизится поглощающая площадь.
  3. Подключаем остальное оборудование . Это насосная группа с контроллером, накопительный бак и соединительные трубки. Это все подключается согласно инструкции. Ничего сложно здесь нет, так как принцип устройства достаточно простой.

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

  • Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.
  • Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

  • Безопасный и абсолютно «чистый» источник энергии.
  • Снижение затрат на отопление и ГВС.
  • Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.
  • Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.

Недостатки:

  • Зависимость количества поступающего тепла от погоды и региона.
  • Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
  • Солидные финансовые вложения на стартовом.
  • Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
  • Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Критерии выбора оборудования

Основное требование при покупке гелиосистем – правильный расчет мощности.

Сначала определяют, будет система круглогодичной или сезонной:

  • Коллекторы сезонного типа состоят из бака накопителя и коллектора. Теплоносителем служит вода. Она замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
  • Круглогодичные системы могут эффективно использоваться вне зависимости от температуры окружающей среды. В конструкции используется незамерзайка, которая обеспечивает высокий КПД даже в холодные дни.

Мнение эксперта
Торсунов Павел Максимович

Главные критерии подбора мощности оборудования – площадь дома и его географическое расположение. В первую очередь надо знать тепловые потери с квадратного метра, площадь дома, объем теплоносителя в системе отопления. Как правило, системы, рассчитанные на применение для отопления, должны быть специально спроектированы под конкретное здание, поэтому без помощи специалистов в этом вопросе не обойтись.

Для прикидочного расчета можно воспользоваться следующей информацией:

  1. Для отопления понадобится бойлер объемом равным 3-х кратному объему теплоносителя в системе отопления.
  2. Количество трубок подбирают в зависимости от индивидуальных особенностей строения.

Увеличивать мощность более, чем в два раза не рекомендуется. Это повлечет проблемы с утилизацией тепла летом. Иначе существует опасность развития стагнации системы – одной из проблем гелиоколлекторов. Если из контура забирается недостаточно тепла, происходит перегрев теплоносителя.

Он может закипеть, а это приведет к прекращению циркуляции по контуру. После остывания теплоносителя, работа системы возобновится. Но не все теплоносители переносят переход из жидкого состояния в газообразное. Некоторые превращаются в желе, что делает невозможной последующую эксплуатацию контура.

Какой солнечный коллектор установили бы Вы?

ПлоскийВакуумный

Избежать стагнации поможет стабильный отвод тепла:

  1. Установка резервной емкости для накопления горячей воды.
  2. Подогрев воды в бассейне.
  3. Слив горячей воды.
  4. Внешний теплообменник с вентилятором.
  5. Сброс тепла в грунт.
  6. Изоляция коллектора от солнечных лучей. К примеру, автоматическими рольставнями.

Специалисты советуют переходить на альтернативные источники энергии поэтапно. Это позволит избежать чрезмерных затрат на приобретение и монтаж оборудования, но и предоставит возможность опытным путем проверить их эффективность.

Гелиосистема своими руками

При наличии навыков работы с различным ручным инструментом, начальными знаниями физических свойств различных веществ, а также наличии свободного времени, можно сделать гелиосистему своими руками.

Здесь может быть несколько вариантов создания и построения подобной установки, это и сборка конвектора из заводских комплектующих или его изготовление полностью из подручных средств или создание простых установок, работающих на свойствах жидкостей и атмосферного воздуха.

К таким относятся ниже рассмотренные варианты конструкции.

Термосифонная гелиосистема

Термосифонная гелиоустановка, это простейшая система, работающая на свойствах жидкости (воздуха) циркулировать в системе без установки специального оборудования (насоса), что обусловлено их естественной конвекцией. Данную систему можно использовать в системах горячего водоснабжения и системах подогрева воды в бассейне.

Плотность тепловой и холодной воды различается, что определяет ее перемещение в замкнутом пространстве – горячая вода поднимается вверх, холодная опускается вниз. Схема работы термосифонной системы приведена на ниже следующей схеме:

Для самостоятельного изготовления подобной системы, понадобятся:

  • Две емкости (бочки), одна из которых служит накопителем холодной воды и располагается несколько выше конвектора и второй емкости, служащей распределителем нагретой воды.
  • Система труб, обеспечивающих соединение всех элементов конструкции в единое целое.
  • Конвектор, который собирается из подручных средств.

Для изготовления конвектора можно использовать пластиковые бутылки, из которых собирается батарея. Подобных батарей может быть несколько, и они между собой соединяются последовательно (как на схеме, приведенной выше).

Собранные батареи из бутылок можно поместить в отдельный корпус, в который для большего поглощения солнечного тепла, помещается утеплитель, хотя можно сделать и без него.

Соединение бутылок должно быть герметичным, чтобы исключить протекание воды в местах их соединения.

Кроме пластиковых бутылок можно использовать водопроводный шланг, укладываемый змейкой в смонтированном корпусе или иные подручные материалы, которые способны нагреваться под воздействием солнечных лучей, и которые можно герметично соединить между собой.

Корпус конвектора изготавливается из имеющихся материалов (дерево, пластик, металлический или иной профиль), после чего собранная конструкция размещается на максимально освещенном участке и все ее элементы, соединяются в единое целое.

В емкость накопитель наливается холодная вода и по истечении определенного времени, из емкости распределителя, можно осуществлять разбор нагретой воды.

Воздушная гелиосистема

Одной из простых конструкций, которую можно также изготовить самостоятельно, является воздушная гелиосистема. Данная установка может быть использована для частичного обогрева в южных регионах страны, где воздух прогревается значительно, а потребность в обогреве жилья – невелика.

Принцип действия воздушного коллектора, аналогичен принципу действия термосифонной системы, рассмотренной ранее. Отличительная особенность лишь в теплоносителе, что отражается на устройстве коллектора.

Для того, чтобы изготовить самостоятельно воздушный коллектор можно использовать подручные материалы, это: водопроводные трубы или жестяные банки, профилированный металлический лист или иной материал имеющий профильное сечение.

Схема работы воздушного коллектора приведена на схеме:

Из имеющихся в наличии материалов, как и в случае с термосифонной системой, изготавливается корпус коллектора. При помощи металлического профиля, жестяных банок или путем использования водопроводных труб, создаются ребра, разделяющие воздушный поток на отдельные составные части.

Внутри корпуса укладывается утеплитель, а с наружной стороны, корпус закрывается стеклом, служащим теплоизолятором внутреннего воздуха от наружной среды.

При использовании металлического профиля или иной конструкции, как на приведенной схеме, ребра, разделяющие потоки воздуха могут быть совмещены с панелью, являющейся приемником солнечного тепла. При использовании жестяных банок и водопроводных труб, эту функции выполняют они сами.

С торцов корпуса предусматриваются места крепления коллекторов друг с другом (если их несколько) и для крепления с воздуховодами, обеспечивающими подачу холодного и отвод теплого воздуха.

Отличия закрытой и открытой систем ГВС

Подытоживая, можно сказать, что ключевое и принципиальное отличие данных СТ – в цене горячей воды для конечного потребителя. Если при открытой системе оплачивается общая стоимость за горячую воду, то в закрытой – отдельно стоимость холодной воды и отдельно – теплового компонента. При установке счетчиков коммунальные платежи при закрытой СТ существенно ниже, чем при открытой и люди имеют возможность экономить.

Также немаловажно оценить уровень комфорта и удобства: при закрытой СТ эти параметры существенно выше. В частности, автономное ГВС позволяет потребителям осуществлять гибкую регулировку воздуха в помещениях и горячей воды

Виды солнечных коллекторов

Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.

При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках

Коллекторы с встроенным баком

Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.

Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:

  • солнечные лучи улавливаются абсорбером;
  • полученная энергия передается в змеевик, расположенный в встроенном баке теплоаккумуляторе;
  • происходит передача тепла, от нагретого теплоносителя воде, используемой для бытовых нужд.

В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.

Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.

Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:

  • нагрев воды в солнечную погоду всего за 3-4 часа;
  • обеспечение потребности в ГВС от 3 человек и выше, в зависимости от площади абсорбирующей поверхности;
  • простой монтаж;
  • низкая цена.

Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.

Гелиосистемы с выносным баком

Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.

Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:

  • абсорбер аккумулирует тепло и передает его жидкостному теплоносителю;
  • под давлением, нагретый антифриз поступает в теплообменник бака накопителя;
  • при прохождении через змеевик бака, теплоноситель нагревает воду.

Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.

Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).

Изготовление устройств своими руками

Можно обустроить горячее водоснабжение и отопление при помощи солнечных коллекторов, сделанных собственноручно. Их простейшая конструкция будет состоять из полиэтиленовой трубы для водоснабжения, уложенной в форме спирали, которую помещают в деревянную раму и накрывают пленкой из полиэтилена.

Но такой самодельный коллектор имеет недостатки:

  • небольшой КПД по причине того, что теплообменник не имеет контакта по всей площади подложки, в результате чего много тепла тратится бесполезно;
  • энергозависимость;
  • недостаточная защищенность от воздействия ветра и механических повреждений.

Если имеется желание собрать прибор, который прослужит продолжительное время и обеспечит отопление дома солнечными коллекторами зимой, можно воспользоваться пошаговой инструкцией:

  1. Каналы для нагретой жидкости сваривают с нижним и верхним коллектором. Для этого желательно применять профильную трубную продукцию, имеющую размер от 20 х 20 миллиметров – она за счет плоской кромки способна обеспечить тепловой контакт с подложкой абсорбера. К коллекторам приваривают патрубки с резьбой 1/2-3/4 дюйма, предназначенные для вывода жидкости.
  2. К трубкам методом сварки прикрепляют подложку из стального 3-миллиметрового стального листа. Промежуток между прихватками не должен превышать 20 сантиметров. Такое расстояние позволяет исключить прогиб листа и избежать нарушения контакта с трубками.
  3. Вокруг абсорбера сооружают деревянную раму. Между листом абсорбера и краями рамки оставляют зазоры, необходимые для установки стекла и укладки теплоизоляционного материала. Древесину нужно предварительно обработать антисептиком.
  4. В раме просверливают отверстия под патрубки, выводящие теплоноситель.
  5. Абсорбер утепляют минватой с тыльной стороны. Потом теплоизоляционный материал зашивают досками, листами фанеры или ОСП.
  6. Далее абсорбер окрашивают черной кремнийорганической жароустойчивой краской, поскольку обычные красящие составы для наружного использования в данных условиях эксплуатации начинают шелушиться. Кромки рамы после этого проклеивают резиновым оконным уплотнителем и накрывают обычным 4-миллиметровым стеклом. Если остекление формируется из нескольких листов, тогда нужно герметизировать стыки при помощи силиконового герметика.
  7. Стекло прижимают к раме, используя алюминиевый или оцинкованный уголок, заранее проклеив его фронтальную сторону уплотнителем для окон.

Устройство солнечных гелиосистем

Гелиосистема – это полный комплект оборудования для преобразования из солнечного света тепловой энергии.

В неё входят следующие элементы:

  • солнечные коллекторы;
  • бак-аккумулятор;
  • насос;
  • контроллер управления.

Схема и принцип работы гелиоколлектора

Бак-аккумулятор содержит внутри себя теплообменник. Через него происходит передача тепла от теплоносителя воде, которая находится в бачке. Также во время монтажа бака-аккумулятора учитывается возможность дополнительно нагревания воды до нужной температуры, например с помощью газового котла. Это необходимо на тот случай, если погода пасмурная и холодная и не хватает мощности коллектора.

Насос используется для создания циркуляции теплоносителя от гелиоколлектора до бака и обратно. Контролер управления необходим для контроля над работой всех частей системы, в том числе для защиты от перегревания.

Обратите внимание! Дополнительно рекомендуется установить источник бесперебойного питания, на случай отключения от основной сети.

В конструкцию солнечного коллектора входит медная панель, которая покрыта высокоселективным материалом. Корпус чаще всего выполнен из алюминия. Стекло используется только ударопрочное и с малым содержанием металла.

Как работают

Панель солнечного коллектора преобразует инфракрасное излучение в тепловую энергию. Полученное тепло, передаётся теплоносителю, который по трубам протекает в бак-аккумулятор. Там он передаёт тепло воде, тем самым нагревая её. Остывший теплоноситель обратно возвращается в солнечный коллектор, и всё повторяется снова.

Обратите внимание! От того насколько эффективно работает гелиоколлектор, зависит производительность всей системы. Чем больше энергии он поглотит и чем меньше потеряет, тем выше будет КПД системы.

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы. Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Расчёт мощности и этапы монтажа

Переход на солнечную энергетику не приемлет спешки и поверхностного подхода. Зачастую выводы о целесообразности установки гелиосистемы можно сделать только через несколько лет наблюдений и расчётов.

К сожалению, полагаться на инсоляционные карты не имеет особого смысла, ибо местные погодные условия могут сильно искажать среднестатистические показатели. Поэтому первое, что нужно сделать — самостоятельно составить отчёт по интенсивности солнечной радиации в месте установки коллекторов. Для измерений используют пиранометры, в пределах 5 тысяч рублей можно приобрести бюджетный прибор с достаточным набором функций.

Пиранометр

Измерения следует проводить в разное время суток с периодичностью около недели в течение всего года. В процессе замеров нужно учитывать угол наклона и ориентацию коллекторов. Полученные данные в итоге сверяются со статистикой гидрометцентра о процентном содержании пасмурных дней в году.

Чтобы обеспечить высокую эффективность работы гелиоустановки, следует рассматривать самый негативный сценарий, то есть принимать за точку отсчёта наиболее продолжительный период с самой низкой освещённостью. В идеале можно сделать поправку на вероятность возникновения ещё более неблагоприятных погодных условий, пользуясь метеорологической статистикой за последние 15–20 лет. Полученные данные о поступающей солнечной энергии помогут установить необходимую общую площадь абсорбционного поля и определиться с количеством коллекторов, которые необходимо приобрести.

Как упоминалось, коллекторы очень редко используют как основной источник нагрева, обычно они играют вспомогательную роль. Но долю участия рассчитать можно, она указывается в виде процентной части от совокупной мощности энергосистемы дома или его теплопотерь. Получив требуемое количество киловатт, его умножают на оптический КПД абсорберов, добавляют несколько коэффициентов — поправок на ориентацию, наклон, температурный режим, а также запас надёжности.

По «чистому» значению генерируемой мощности подбирается:

  • нужное число коллекторов определённой модели и в среднем по одному резервному солнечному коллектору на 10–15 находящихся в работе;
  • система трубопроводов с рекомендуемой производителем пропускной способностью и термостойкостью;
  • циркуляционная группа, запорная арматура, прочие вспомогательные устройства;
  • объём и место размещения аккумуляторного бака. В системах с суточным накопителем или мощностью теплового отбора более 20 кВт имеет смысл строить изолированные бетонные резервуары объёмом от 15–20 м3.

Для самостоятельного монтажа и обслуживания необходимо составить проект системы, выделить место для размещения вспомогательных устройств и закрепить солнечный коллектор на южном (для северного полушария) склоне кровли с учётом рекомендаций поставщика техники по части ветровых нагрузок. Не забывайте, что приобретая полный комплекс оборудования у одного дистрибьютора, вы получаете возможность бесплатно составить если не проект отопительной гелиосистемы, то как минимум список хорошо совместимого оборудования и комплектующих.

Плоские солнечные коллекторы

Эти гелиоустановки для отопления имеют простую конструкцию и потому именно их можно при желании изготовить своими руками. На металлической раме закреплено прочное дно. Сверху уложен слой теплоизоляции. Изолируются для уменьшения потерь и стенки корпуса. Затем идет слой адсорбера — материала, который хорошо поглощает солнечное излучение, превращая его в тепло. Этот слой обычно имеет черный цвет. На адсорбере закреплены трубы, по которым течет теплоноситель. Сверху вся эта конструкция закрывается прозрачной крышкой. Материалом для крышки может быть закаленное стекло или один из пластиков (чаще всего это поликарбонат). В некоторых моделях светопропускающий материал крышки может проходить специальную обработку: для уменьшения отражающей способности его делают не гладким, а чуть матовым.

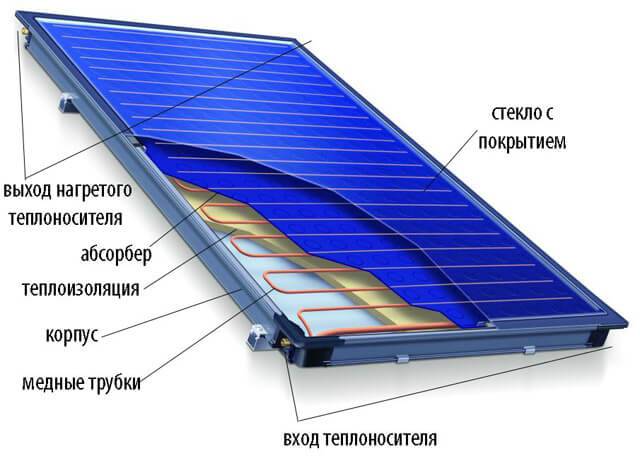

Конструкция плоского солнечного коллектора

Трубы в плоском солнечном коллекторе обычно уложены змейкой, имеется два отверстия — впускное и выпускное. Может быть реализовано однотрубное и двухтрубное подключение. Это кому как нравится. Но для нормального теплообмена необходим насос. Возможна и самотечная система, но она будет очень неэффективной из-за небольшой скорости движения теплоносителя. Именно этого типа солнечный коллектор и используют для отопления, хотя с его помощью можно эффективно греть воду для ГВС.

Есть вариант самотечного коллектора, но его применяют в основном для подогрева воды. Называют такую конструкцию еще пластиковым солнечным коллектором. Это две пластины из прозрачного пластика, герметично закрепленные на корпусе. Внутри устроен лабиринт для продвижения воды. Иногда нижняя панель бывает окрашена в черный цвет. Имеется два отверстия — впускное и выпускное. Вода подается внутрь, по мере продвижения по лабиринту греется солнцем, и выходит уже теплой. Такая схема хорошо работает с резервуаром для воды и легко нагревает воду для ГВС. Это современная замена обычной бочке, установленной на летнем душе. Причем более эффективная замена.

Пластиковый коллектор используют для нагрева воды

Насколько эффективны солнечные коллекторы? Среди всех бытовых гелиоустановок на сегодня они показывают лучшие результаты: их КПД 72-75%. Но не все так хорошо:

  • они не работают ночью и плохо работают в пасмурную погоду;
  • большие потери тепла, особенно при ветре;
  • низкая ремонтопригодность: если что-то выходит из строя, то менять нужно значительную часть, или всю панель полностью.

Тем не менее, часто отопление частного дома от солнца делают именно при помощи этих гелиоустановок. Такие установки популярны в южных странах с активным излучением и положительными температурами в зимний период. Для наших зим они не подходят, но в летний сезон показывают хорошие результаты.

Абсорбер, самая важная часть системы

Часть солнечного коллектора, которая принимает, аккумулирует и передает тепло теплоносителю называется абсорбером. Именно от этого элемента зависит КПД всей системы.

Изготавливают этот элемент из меди, алюминия или стекла, с последующим покрытием. Как раз от покрытия больше зависит эффективность работы абсорбера, чем от материала, из которого он изготовлен. Ниже, на фото, вы можете посмотреть какие покрытия бывают и как эффективно они могут поглощать тепло.

В описании системы указано максимально возможное поглощение солнечной энергии попадающей на абсорбер. «α» – это максимально возможный процент поглощения. «ε» – это процент отражающегося тепла.

По типу строения


Абсорберы отличаются и по типу устройства, сейчас их всего два вида:

Перьевые

– устроены следующим образом. Пластины соединяют между собой трубки с теплоносителем. Сами трубки могут быть соединены между собой в одну систему несколькими способами. Это простой тип абсорбера, который можно сделать своими руками.

Цилиндрические

– в этом случае покрытие наносится на стеклянную поверхность колбы и применяется в вакуумных коллекторах. Благодаря этому устройству тепла концентрируется больше как раз в центре трубки где расположен тепло съемник, или стержень. Работает эта система с более высоким КПД, нежели перьевая.

Подведение итогов

С учетом эффективности солнечных коллекторов становится ясно, что обогрев дома только с их использованием, будет стоить дорого по сравнению с другими способами теплоснабжения жилья. Более выгодным получится отопление с применением инверторных кондиционеров, таких как тепловые насосы, которые на каждый киловатт мощности способны перекачать в здание около 5 киловатт тепла.

Источниками энергии для них являются грунт, воздух на улице и вода из никогда не замерзающих водоемов. Можно задействовать солнечный коллектор в качестве отопительного оборудования при отсутствии магистрального газоснабжения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
