Солнечный водонагреватель для частного дома — устройство и принцип работы гелиоколлекторов

Конструкции

Что предложат магазинные прилавки. Сегодня в наличии две конструкции:

  1. каркасные;
  2. бескаркасные.

Вдобавок приобретете фотоэлементы по отдельности. Сложность правильного использования устройств ложится на плечи покупателя.

Общие черты

Независимо от наличия каркаса каждая солнечная батарея составляется из модулей, образованных фотоэлементами, соединенными последовательно, параллельно или смешанным способом. Последнее позволит получить необходимые вольтаж и мощность

В пределах узла пристальное внимание уделяется характеристикам фотоэлементов. Суммарные свойства конструкции определяются наихудшим значением параметра

К примеру, в последовательной цепочке ток ограничен максимальным внутренним сопротивлением фотоэлемента.

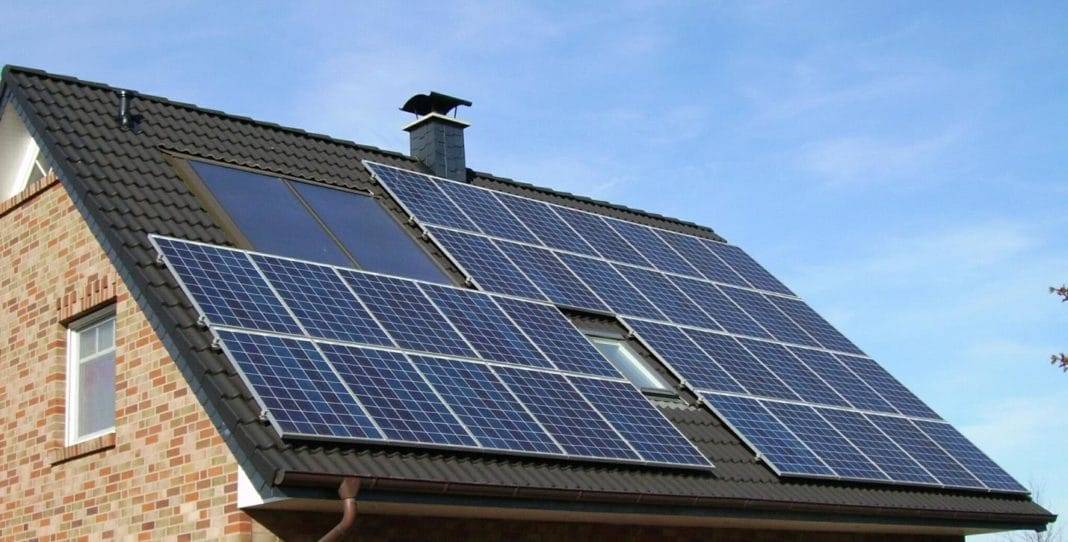

Солнечные батареи на крыше дома состоят из мириадов модулей, упакованных способом из упомянутых выше. Обсудим различия.

Каркасные солнечные батареи

Подложка из закаленного стекла выступает надежной защитой для листовых солнечных батарей, нанесенных на одну сторону. Дождь, снег, град не повредят источнику автономного электроснабжения. Прозрачное стекло легко пропускает свет и препятствует механическому повреждению фотоэлементов. С внутренней стороны батареи защищены слоями ламината. Используется лавсан (полиэстер).

Для дополнительной герметизации фотоэлементы утоплены в пленку, схожую по свойствам с полиэтиленом. Торцы отделываются алюминиевым профилем, посаженным на герметик, препятствуя расслоению пирога, который — начиная с внешней поверхности — выглядит так:

  1. Прочный слой закаленного стекла.
  2. Фотоэлементы, утопленные в пленку.
  3. Внутренние слои ламината.

Алюминиевый профиль имеет форму буквы F, поддерживает конструкцию на некотором расстоянии от поверхности кровли. Единственный элемент не обеспечит достаточного выходного напряжения, ряд штук соединяются последовательно. Каркасная конструкция дополняется элементами электрических соединений.

Бескаркасные солнечные батареи

В этом варианте исполнения каркас отсутствует. Подложкой выступит стеклотекстолит, либо подложка отсутствует окончательно. В последнем случае обе стороны покрываются лавсановой пленкой. Фотоэлементы тщательно загерметизированы.

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Принцип работы современных гелиосистем

Понятие «солнечные коллекторы» объединяет в себе несколько вариантов конструкций для домашнего пользования, но схема работы принципиально не отличается. Все коллекторы, «питающиеся» от Солнца, оснащены системой трубок, которые в зависимости от конструкции оборудования, могут быть смонтированы в виде змеевика или последовательно подключены к выходной и входной магистрали. В самих трубках циркулирует жидкостный теплоноситель для гелиосистем — вода, масло или антифриз. Поглощение и последующая аккумуляция тепловой энергии от Солнца осуществляются абсорберами. В техническом плане конструкция достаточно проста. Высокая стоимость таких установок обусловлена использованием дорогих материалов.

Для внешней поверхности конструкции применяют износоустойчивые материалы, обладающие отличными светопропускными характеристиками — органическое стекло, полимерные составы и другие. Но поскольку полимерные «синтетики» не выдерживают продолжительного воздействия УФ-лучей (они имеют высокий коэффициент теплового расширения, что приводит к разгерметизации гелиосистемы), то в качестве альтернативного варианта производители используют каленое или органическое стекло. А сами трубки чаще всего изготавливают из боросиликатного стекла, которое характеризуется минимальным коэффициентом теплового расширения (в 8 раз меньше, по сравнению с кварцевым стеклом). Именно поэтому материал не трескается при резких колебаниях температуры.

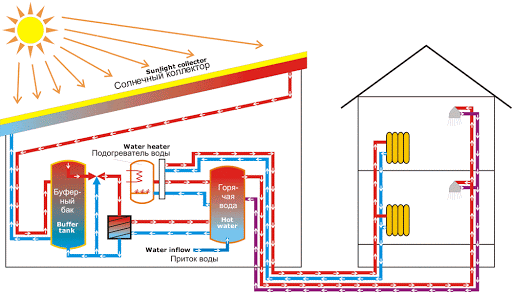

Принцип работы солнечного водонагревателя

Для начала, давайте, разберёмся с принципом работы солнечных водонагревателей. Функционирование такого устройства рассмотрим на примере фабричной модели вакуумного водонагревателя. Он без проблем подогревает воду зимой. Производительность зимой, конечно, ниже, чем в летнее время. Конструкция водонагревателя – это батарея, которая представляет собой несколько стеклянных трубок из кварцевого стекла. В каждой такой трубочке находится медная трубка, выкрашенная в чёрный цвет. В этих внутренних трубочках находится теплоноситель. В стеклянных трубках создан вакуум для того, чтобы не было потерь тепла из внутреннего контура. Кроме того, вакуум защищает батарею от воздействия окружающей среды. Все трубки соединяются с горизонтальным коллектором, по которому циркулирует теплоноситель. Вакуумные трубки поглощают солнечную энергию и отдают его воде.

Принцип работы солнечного водонагревателя Функционирует эта система следующим образом:

  • Рабочая жидкость (в роли жидкости необязательно должна быть вода) под действием солнечных лучей испаряется, и пар поднимается в верхнюю часть стеклянной колбы;
  • Пар контактирует через стенку с водой, которая циркулирует по коллектору. Пар отдаёт тепловую энергию, охлаждается и снова превращается в жидкость;
  • Под действием силы тяжести, жидкость стекает вниз и так цикл замыкается;
  • Коллектор водонагревателя соединяется с помощью трубопроводов с бойлером косвенного нагрева. Там уже подогревается вода, которая циркулирует в контуре отопления или водоснабжения. Теплоноситель циркулирует с помощью насоса.

Кварцевое стекло, из которого сделаны вакуумные трубки, пропускают ультрафиолетовые волны. Обычное стекло их задерживает. Благодаря пропусканию ультрафиолета солнечная энергия поглощается, когда пасмурно и в зимнее время года. Такую конструкцию в домашних условиях изготовить очень сложно.

Такой упрощённый водонагреватель эффективно работает только в ясную погоду. Но благодаря простоте конструкции такие водонагреватели чаще всего делают своими руками. Кроме того, есть ещё один вариант получить водонагреватель на бесплатной солнечной энергии. Устанавливаются солнечные батареи, которые вырабатывают электричество. А на этом электричестве работает обычный водонагреватель. Такая система тоже может работать круглый год.

Устройство и принцип работы

Солнечный коллектор — панель, размером в несколько квадратных метров, внутрь которой встроен нагревательный элемент, накапливающий энергию солнца. Весь принцип работы устройства можно сравнить с обычным водонагревателем. Лучи аккумулируются в нем и передаются в теплообменник, заполненный теплоносителем, который нагревается и начинает циркулировать по отопительной системе.

Направление движения может меняться с помощью смесителя. Остывший теплоноситель вновь поступает в резервуар. Естественная циркуляция обеспечивается расширением теплоносителя, который поднимается и вытесняет холодный в резервуар. В солнечный день движение непрерывно, температура жидкости в трубах отопления сохраняется на уровне + 70 градусов.

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

  • на солнечных электростанциях;
  • в автономных, резервных или гибридных электростанциях для дома или дачи;
  • для обогрева помещений и нагрева воды (солнечный коллектор);
  • в автономных системах освещения улиц;
  • для питания рекламных щитов;
  • в системах навигации и сигнализации;
  • в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

  • солнечные модули;
  • аккумулятор (для накопления неизрасходованной энергии);
  • контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
  • инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

  • для зарядки мобильных телефонов и других мобильных устройств;
  • для питания радиоприемников во время походов, рыбалки;
  • для питания систем навигации во время экспедиций;
  • для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные  могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

Разновидности бойлеров по компоновке и материалам изготовления

Расположение бойлера

В зависимости от места, где планируется поместить бойлер, выбирается и его модель — вертикального или горизонтального крепления.

Горизонтальное расположение бойлера

В горизонтальных моделях трубы могут быть подведены снизу или же с левой стороны. Бойлеры, располагающиеся по горизонтали, быстро нагреваются, и, благодаря своей компактности не занимают большой площади на стене. Но, такое их расположение несколько снижает их производительность.

«Классическая» вертикальная схема установки

Вертикальные варианты, в зависимости от объема и, соответственно, размера корпуса, могут быть напольными или настенными. К настенным моделям трубы подводятся снизу, а напольным сверху или сбоку.

«Нижняя» подводка трубопроводов

Форма бойлера

Электрические водонагреватели можно разделить на плоские и круглые. Каждый из них имеет как минусы, так и плюсы.

Бойлеры привычной цилиндрической формы

Например, круглые модели характеризуются, как быстро нагревающиеся и хорошо сохраняющие установленную температуру. Также о них можно сказать, что они просты в эксплуатации и в обслуживании. Единственным недостатком круглых водонагревателей являются их габариты, поэтому их сложно разместить в помещении с небольшой площадью.

Более компактная «плоская» модель

Компактный размер плоских моделей можно смело отнести к его достоинствам, так как его очень хорошо можно разместить даже в небольшом помещении ванной комнаты. Так как конструкция водонагревателя компактна, внутри корпуса располагают не один, а два водяных бака. Недостатком таких приборов можно считать большее количество сварных швов, которые увеличивают риск коррозионного воздействия.

Система подключения к водопроводу

Нужно определиться с местом установки бойлера, так как различают закрытые и открытые варианты систем водонагревателя.

Схема закрытого типа

Закрытые модели подключают к водопроводу, и они могут обеспечивать подогретой водой несколько точек водозабора в квартире. Так как в такой системе вода всегда находится под давлением, и его значение не должно превышать допустимые нормы, в этих бойлерах установлен специальный предохранительный клапан.

Открытая, проточная система подключения

Бойлеры, имеющие открытую систему, устанавливают в том месте, где находится точка забора, например, около кухонной мойки. Однако нужно помнить, что для этой модели необходим специальный смеситель.

Внутреннее покрытие

Поверхность внутреннего бака бойлера может быть покрыта стеклофарфором или эмалью, или же бак полностью изготавливается из стали-нержавейки. Чтобы определиться, какой бак лучше и практичнее, нужно узнать характеристики каждого из них.

 Эмалированное покрытие имеет свои преимущества, хотя бы в том, что оно не вступает в химические реакции с другими веществами, поэтому вода после нагревания будет подаваться без примесей. Такое покрытие оправдало себя в многолетнем использовании — можно вспомнить практичность эмалированной посуды.

Эмалированные баки бойлеров обязательно оснащаются магниевым анодом, который делает воду мягче, иначе в процессе постоянного нагревания и действия жесткой воды на эмали могут появиться микротрещины.

  •  Бак из нержавеющей стали хорошо эксплуатируется даже при жесткой воде, или с большим содержанием в ней хлора. В некоторых моделях бак изготовлен из высококачественной стали, и не требуется даже установки анода из магния. Такая сталь имеет высочайшие прочностные характеристики — она не деформируется и выдерживает без ущерба для себя высокие температуры. Естественно, стоимость бойлера с баком из нержавейки гораздо выше других моделей.
  •  Хорошо зарекомендовали себя баки со стеклофарфоровым покрытием — антибактериальным и экологически чистым, поэтому вода, соприкасающаяся с ними, не меняет запаха и вкуса. Стеклофарфор так же, как и эмаль, не реагирует ни на какие химические вещества и не вступает с ними в реакцию. В отличие от эмали, этот материал не растрескивается и не отслаивается от поверхности, даже при воздействии высоких температур.

Антикоррозийная защита

Чем меньше в бойлерном баке стыков и швов материала, из которого он изготовлен, тем выше его защита от появления коррозии. Еще одним элементом, защищающим бак от коррозийных образований, является магниевый анод. Этот элемент время от времени требует замены. Вместо него иногда устанавливается инертный анод, он служит более длительный срок. Правда, это делает бойлер более дорогостоящим.

Магниевый анод электрического бойлера

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Преимущества и недостатки использования солнечных коллекторов и батарей

Основным преимуществом в использовании солнечных систем отопления является общедоступность. На втором месте стоит отсутствие выбросов. Солнечная энергия считается самым экологичным и естественным видом энергии.

Кроме того работа солнечных батарей и коллекторов отличается бесшумностью, а расположение на крыше здания позволяет сэкономить полезную площадь.

Основное неудобство при использовании солнечной энергии для дома потребители испытывают от непостоянного освещения. Например, в ночное время отсутствует возможность сбора энергии, а в зимнее время, когда требуется большое количество тепла, световой день довольно короткий.

Теплосборник

Помимо трубок, вакуумный солнечный коллектор оснащен теплосборником, которые необходим для передачи тепла от трубок к теплоносителю. Размещается теплосборник в верхней части агрегата. Принцип его работы следующий. Медный сердечник передает накопленную энергию основному теплоносителю, циркулирующему в замкнутом круге «теплообменник бака – коллектор». Циркуляцию обеспечивает специальный небольшой насос. Причем если температура теплоносителя упадет ниже определенного минимума (например, ночью), то управляющая автоматика водонагревательной системы отключит насос. Таким образом предотвращается обратный прогрев, при котором теплоноситель будет забирать тепло горячей воды в накопительном баке.

Лучшие солнечные батареи для туристов

SW-H05

Это самая бюджетная из нашей подборки солнечная батарея, позволяющая заряжать телефоны, планшеты, электронные книги и другую технику. Однако стоит учесть, что ток заряда здесь всего 1 А, поэтому заряжаться будет устройство долго.

Эта солнечная панель представляет собой пластину с четырьмя кольцами на углах, с помощью которых можно закрепить ее на дереве или рюкзаке. Подходит для зарядки мобильных устройств на рыбалке, охоте или в автомобиле.

Goal Zero Nomad 7 Plus

Компактная туристическая панель оснащена монокристаллическим модулем мощностью 7 Вт. Она «одета» в герметичный корпус, который не боится дождя, снега и даже падения в реку. Устройство оснащено двумя USB разъемами: стандартным и для фирменного зарядного устройства Guide 10 Plus.

У солнечной батареи есть сетчатый карман, в который можно складывать заряжаемые устройства. Также конструкция оснащена петлями, которые крепятся на рюкзак, батарея может заряжаться прямо на рюкзаке. Здесь есть индикатор интенсивности заряда. Она показывает, насколько хорошо солнечные лучи попадают на панель.

ФСМ 14-МТ

Солнечная батарея состоит из 4 монокристаллических модулей общей мощностью 14 Вт. Максимальный ток заряда составляет 2,5 А. Она складывается в обычную сумку, которую можно положить в багажник автомобиля, велосипеда или положить в рюкзак.

КПД данного устройства составляет 18 % при условии попадания прямых солнечных лучей. Весит прибор всего 850 гр.

Topray Solar TPS-102-15

Это недорогая автомобильная солнечная батарея для зарядки аккумулятора. Если в дороге аккумулятор внезапно разрядился (хотя такого лучше не допускать),  данная солнечная панель позволит его зарядить. Общая мощность батареи составляет 15 Вт.

В комплекте с устройством сразу идут зажимы-крокодилы для аккумулятора и переходник под прикуриватель. Помимо автомобильного аккумулятора также можно заряжать электронные устройства.

Bio Lite Solar Panel 10+

Эта солнечная батарея представляет собой совокупность солнечного модуля и Power Bank емкостью 3000 мА*ч. С помощью нее можно зарядить различные гаджеты, причем заряжает она довольно быстро. Здесь два разъема: USB и microUSB.

Металлическая скоба, которой оборудована конструкция панели, позволяет выставить батарею на подставку. Правда стоит учесть, что панель монокристаллическая, а не аморфная, поэтому в пасмурную погоду она заряжаться не будет.

Советы электрика:

  • Как найти фазу и ноль: простые и действенные способы
  • Удлинители и тройники: как найти и починить неисправность?

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Принцип работы солнечного водонагревателя

Для начала, давайте, разберёмся с принципом работы солнечных водонагревателей. Функционирование такого устройства рассмотрим на примере фабричной модели вакуумного водонагревателя. Он без проблем подогревает воду зимой. Производительность зимой, конечно, ниже, чем в летнее время. Конструкция водонагревателя – это батарея, которая представляет собой несколько стеклянных трубок из кварцевого стекла. В каждой такой трубочке находится медная трубка, выкрашенная в чёрный цвет. В этих внутренних трубочках находится теплоноситель. В стеклянных трубках создан вакуум для того, чтобы не было потерь тепла из внутреннего контура. Кроме того, вакуум защищает батарею от воздействия окружающей среды. Все трубки соединяются с горизонтальным коллектором, по которому циркулирует теплоноситель. Вакуумные трубки поглощают солнечную энергию и отдают его воде.

Принцип работы солнечного водонагревателя

  • Рабочая жидкость (в роли жидкости необязательно должна быть вода) под действием солнечных лучей испаряется, и пар поднимается в верхнюю часть стеклянной колбы;
  • Пар контактирует через стенку с водой, которая циркулирует по коллектору. Пар отдаёт тепловую энергию, охлаждается и снова превращается в жидкость;
  • Под действием силы тяжести, жидкость стекает вниз и так цикл замыкается;
  • Коллектор водонагревателя соединяется с помощью трубопроводов с бойлером косвенного нагрева. Там уже подогревается вода, которая циркулирует в контуре отопления или водоснабжения. Теплоноситель циркулирует с помощью насоса.

Кварцевое стекло, из которого сделаны вакуумные трубки, пропускают ультрафиолетовые волны. Обычное стекло их задерживает. Благодаря пропусканию ультрафиолета солнечная энергия поглощается, когда пасмурно и в зимнее время года. Такую конструкцию в домашних условиях изготовить очень сложно.
