Схема отопления двухэтажного дома

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

• тупиковая;
• попутная;
• коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».

Системы отопления 2-этажного дома

Отопление двухэтажного дома можно обустроить с закрытым и открытым контуром. Также есть деление по типу циркуляции теплоносителя. Рассмотрим особенности каждой системы подробно.

Открытый и закрытый тип

Схема разводки отопления частного дома бывает двух типов в зависимости от разновидности расширительного бака. Эта емкость предназначена для компенсации теплового расширения воды, которая циркулирует в контуре. Если бак не устанавливать, то давление в трубопроводах и приборах будет критически повышаться. В расширительный бак поступает излишек расширившегося теплоносителя. Благодаря этой емкости в системе поддерживается постоянное давление.

Разница между закрытой и открытой системой заключается в конструкции бака и месте его установки.

В составе любого отопительного контура используются следующие элементы:

• расширительный бачок;
• нагревательное оборудование;
• радиаторы;
• магистральный трубопровод;
• циркуляционный насос.

Расширительная емкость открытого типа в одноименном контуре монтируется в наивысшей точке на трубопроводе подачи. Такой бак можно сделать самостоятельно. Он должен иметь патрубок для подключения к магистрали и устройство для защиты от перелива. Контуры открытого типа чаще бывают с естественным током жидкости, но при желании их можно дополнить насосом.

В контурах закрытого типа расширительный бачок монтируется до насоса на трубопроводе с обраткой, но в принципе его можно зафиксировать в любой точке разводки. Емкость закрытой разновидности имеет внутри эластичную мембрану, которая разделяет воздушную и водяную камеры.

Герметичные контуры закрытого типа обязательно дополняются системой безопасности, состоящей из предохранительного клапана, автоматического воздухоотводчика и манометра. Группа безопасности устанавливается возле нагревательного оборудования.

Естественное и принудительное движение теплоносителя

В системах отопления двухэтажного частного дома может быть принудительный или естественный ток жидкости в трубах. Гравитационная циркуляция жидкости достигается за счет разницы плотности холодной и горячей воды. Из-за того, что холодная жидкость имеет большую плотность, трубопровод с обраткой монтируется под уклоном в сторону нагревательного оборудования, установленного в нижней точке разводки.

В частном доме котел чаще монтируют в цокольном этаже или подвале. Если такой возможности нет, то делают пониженный уровень пола в котельной. Уклон обратного трубопровода должен быть в пределах 0,5-1 см/м.п. Причем на трубопроводе подачи после котельного оборудования монтируется разгонный вертикальный стояк.

При использовании принудительного тока теплоносителя обязательно устанавливается циркуляционный насос. Иногда его монтируют на байпасе, чтобы переключаться на естественную циркуляцию. Это делают в регионах, где есть перебои с подачей электроэнергии.

Поскольку насос чувствителен к высоким температурам теплоносителя, его монтируют на магистрали с обраткой до входа в котел. В этом месте жидкость в трубах не такая горячая, поэтому агрегат прослужит дольше.

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы. Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла. Радиаторы – для осуществления теплоотдачи

Применяются из разных материалов:

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

• чугунные;
• алюминиевые;
• биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

• Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
• Расширительный бак – для отвода избыточного давления теплоносителя.
• Термостатический и предохранительный клапан.
• Запорная арматура.
• Приборы КИПиА.

отопление

Подразумевает собой отопление частного сектора за счет использования природного тепла. Теплоноситель в систему отопления частного дома аккумулируется в глубоких слоях грунта. Сохранение постоянной температуры в глубоких слоях земли позволяет использовать тепло в благих целях. В качестве теплоносителя используется вода или антифриз жидкость.

Инновационные вид установки имеет массу плюсов: экологичный, безопасный, дает возможность постоянного получения необходимого количества тепла, не заставляет задуматься, когда и как промыть систему отопления в частном доме, и с помощью каких средств.

Для геотермального отопления применяют

Тепловой насос

Тепловой насос не вырабатывает тепло, а перекачивает его из недр земли. Сначала охлажденный теплоноситель системы отопления нагревается на несколько градусов проходя по наружному контуру. Затем, проходя через теплообменник передает тепло во внутренний корпус насоса с хладагентом. Из-за низкой температуры кипения, хладагент превращается в газообразное состояние, когда проходит через испаритель. Это происходит при низком давлении и температуре -5град. Далее, в компрессоре газообразный хладагент сжимается до высокого давления и температуры. Потом, находясь во втором теплообменнике газ передает тепло теплоносителю системы отопления. Таким образом хладагент остывает, переходит в жидкое состояние, а давление снижается и направляется на следующий круг. А нагретый теплоноситель поступает к отопительным приборам.

Геотермический грунтовый зонд

Установка геотермального зонда включает в себя несколько этапов работ:

1. Бурится скважина. Глубина скважины рассчитывается по требованию теплового обеспечения дома и зависит от грунта.
2. Зонд, внутри которого теплоноситель, опускается в скважину . Теплоноситель передает тепло из грунта тепловому насосу. Зонд бывает вертикальный и наклонный. Наклонные зонды используют, когда нет возможности заглубиться в грунт. Горизонтальные коллекторы часто используют под плитным утепленным фундаментом. Если есть грунтовые воды, то специалисты советуют применять колодезные установки.
3. Продуктивность геотермальной системы отопления зависит от отопительной системы в доме. Лучше всего замечено сочетание с системой «теплый пол», «теплые стены» и фанкойлами.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них – зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

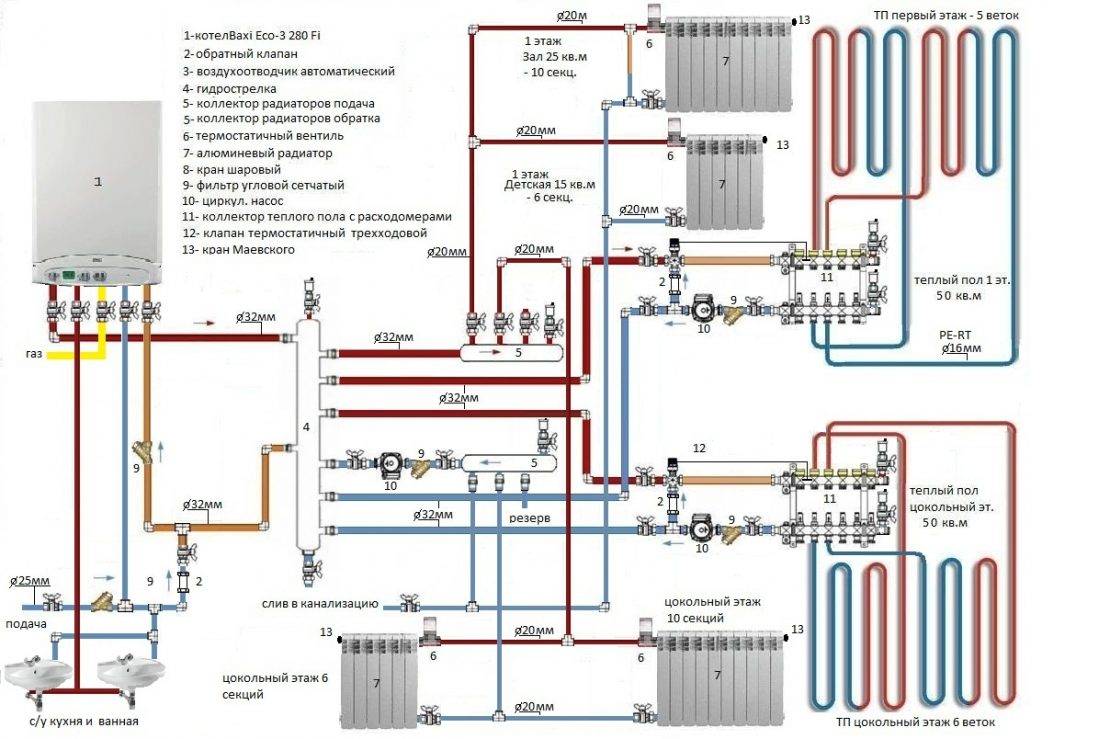

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

Три совета по выбору схемы разводки

1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

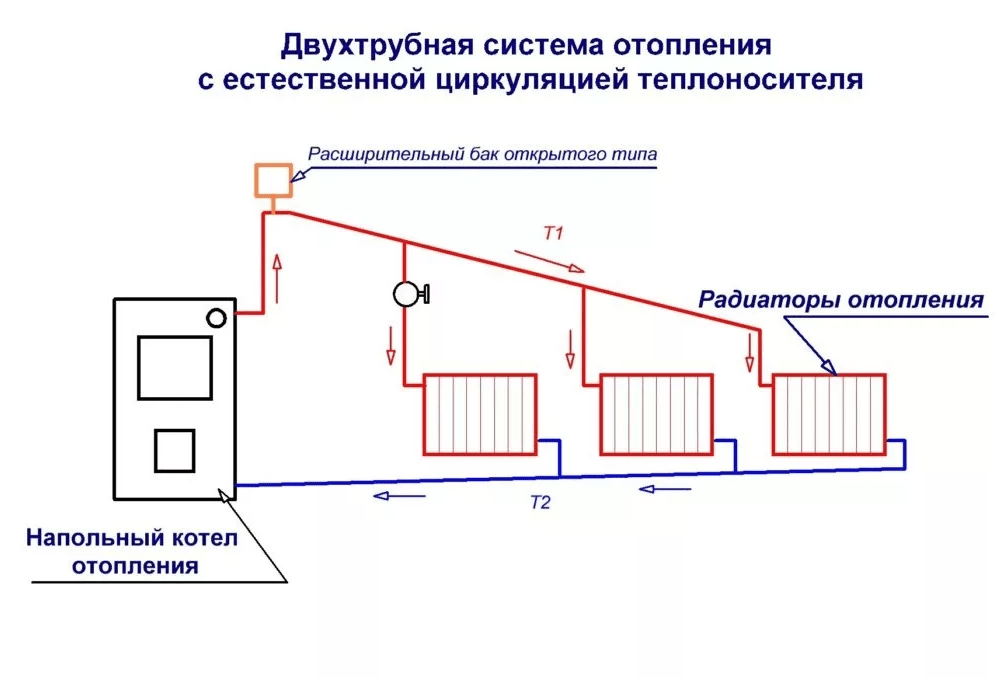

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Самотечное отопление

В основе системы, где используется естественная циркуляция, лежит конвекция. Согласно этому принципу, нагретая жидкость стремится перейти в верхний слой воздуха по трубе, а ее место занимают холодные слои атмосферы. Котел начинает постепенно нагревать воду, которая теряет свой вес и двигается по трубе через вертикальное сооружение – после этого она постепенно расходится по нескольким ветвям батареи. Такую систему можно часто увидеть в двухэтажных зданиях. Особенности установки этой схемы:

• Используется горизонтальная верхняя разводка, которая начинается от общей части стояка. Сам же он начинает подниматься над котлом, где на вершине монтируют расширительный бак, активно взаимодействующий с атмосферой.
• При укладке специалисты следят, чтобы минимальный наклон составлял 3 мм на метр. Труба подачи всегда склоняется в сторону к радиатору, а обратная часть наклоняется к источнику тепловой энергии.
• Если сравнить тип труб со стандартными напорными системами, то здесь они намного больше – подразумевается, что здесь вода будет двигаться с небольшой скоростью.

Если дом одноэтажный, то радиаторы будут подключены поодиночке. Здесь вся подающая часть проводится через потолок или чердак, а обратные элементы находятся под полом. Здесь уже не получится смонтировать нижнюю разводку, поскольку теплоноситель двинется в сторону батареи, а значит, что количество тепла в помещении уменьшится.

Самотечная система отопления с естественной циркуляцией

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

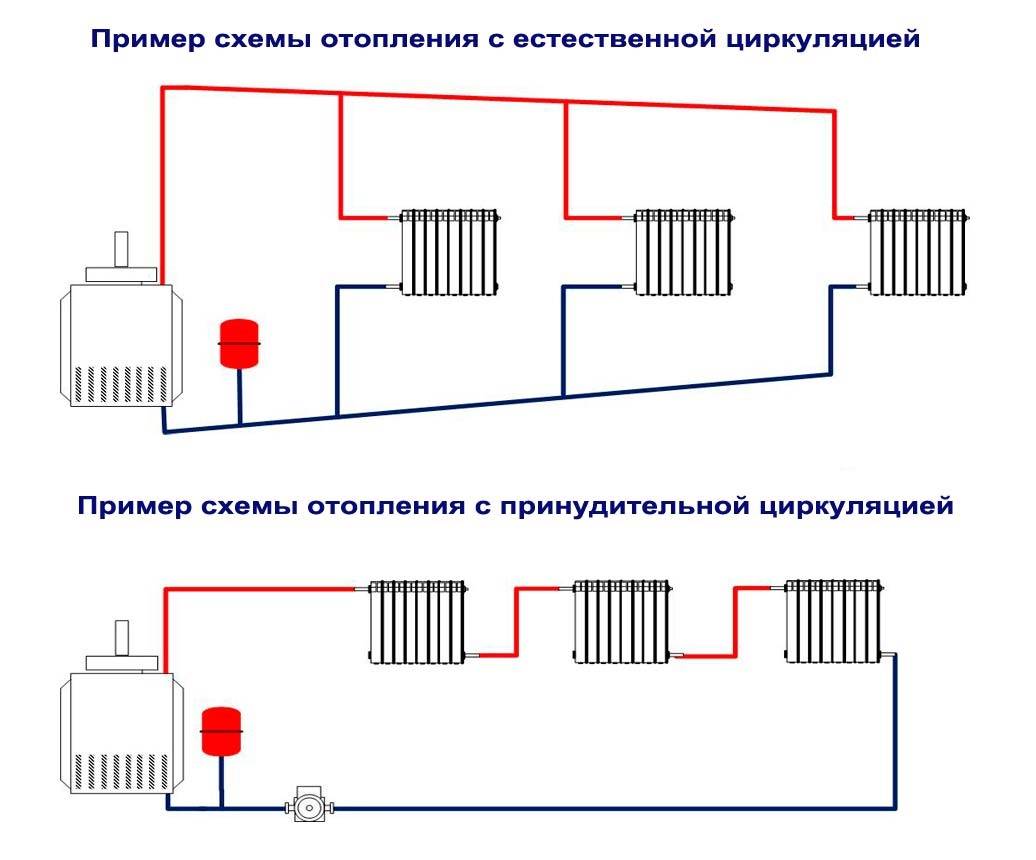

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Несколько слов о расчетах

Важный шаг при выборе подходящей системы отопления — расчет возможных теплопотерь. Этот показатель позволяет правильно рассчитать мощность отопительного оборудования, количество радиаторов и т. п.

Чтобы определить, какое количество тепловой энергии будет покидать дом, учитывают количество и размеры оконных проемов, количество дверей, наличие лестничных проемов и прочие факторы. При этом в качестве норматива для жилых помещений обычно принимается температура воздуха 23 градуса, а для подсобных помещений — 18-20 градусов. Тепло также может уходить через пол, перекрытия и т. п. Более подробный расчет вы можете провести здесь.

Количественные потери тепла в зависимости от всех этих факторов находятся в специальных расчетных таблицах. Готовый результат следует увеличить примерно на 20-30%, чтобы учесть тепло, которое уходит через вентиляцию.

Теплотехнический расчет системы отопления 2-х этажного частного дома

Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.

Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:

• площадь отапливаемых помещений;
• климатические условия местности;
• наличие и состояние, в котором находится термоизоляция помещений;
• материал и толщину наружных (несущих) стен, полов и перекрытий;
• конструкцию кровли, наличие технического этажа;
• герметичность и размер окон, уличных (балконных) дверей.

Теплопотери частного дома
