Подпитка системы отопления: схемы, принцип работы, устройство

Как выполняется подпитка

Чтобы правильно ориентировать в существующих методах, нужно знать особенности каждого из них. Далее они рассмотрены более подробно.

Ручной метод

Если в доме используется двухконтурный котёл, он обеспечивает нагрев теплоносителя и снабжает жильцов горячей водой. Для работы он должен быть присоединён к водопроводу. В конструкции предусмотрен специальный вентиль, через который выполняется поступление теплоносителя в контур отопления. Если система разогрета, её нужно пополнять постепенно. Это позволит избежать возникновения воздушных пробок.

Если нужно долить жидкость в систему отопления, будет полезно ознакомиться с видеороликом:

Как долить воду в систему отопления с индивидуальным котлом.

Обычно узел для поступления жидкости состоит из следующих элементов:

• Тройниковое соединение с отводами применяется для подсоединения источника поступления воды.
• Клапан препятствует вытеканию используемой жидкости из системы отопления.
• Шаровой кран, с помощью которого можно регулировать поступление носителя.

Дополнительно потребуются фитинги для обеспечения надёжного подключения элементов

При подключении этого узла нужно обратить внимание на такие особенности:

• Тройник необходимо установить в непосредственной близости от насоса.
• Специальный клапан ставят на отводе тройника, предназначенного для осуществления подпитки.
• Сразу за ним устанавливают кран.

Если в водопроводной системе не применяется фильтр, обеспечивающий тонкую очистку, его необходимо поставить перед этим краном. Это разрешит не беспокоиться о попадании мелких частиц, приводящих к преждевременному износу в процессе автоматической подпитки закрытой системы отопления.

Обратный клапан для системыИсточник stroyday.ru

Чтобы обеспечить подпитку, открывают кран. Вследствие разности давлений в отопительную систему начнёт поступать жидкость. По показаниям манометра можно будет увидеть величину внутреннего давления. Когда оно достигнет нормативного значения, кран будет необходимо закрыть. Подпитка системы отопления частного дома выполняется при отключённом оборудовании.

Если в после подпитки котла давление стало слишком высоким, его можно сбросить, воспользовавшись кранами Маевского, которые установлены на радиаторах. Чтобы было удобно проверять уровень теплоносителя, на баке нужно врезать 2 небольших трубы. Одна из них должна быть расположена на 10 см ниже верхнего края бака. Другая — немного ниже. Их закрывают вентилями, открутив которые, можно будет определить уровень жидкости внутри. Если подпитка компактных котлов работает с антифризом, её делают с помощью специального насоса.

Редукционный клапан подпиткиИсточник stroyday.ru

Использование автоматического регулятора

При использовании газовых котлов часто устанавливается подпиточный клапан, через который теплоноситель попадает в систему. Он обычно находится в закрытом состоянии. Если датчик давления фиксирует падение до 0,8 бар, то клапан открывается, и теплоноситель поступает в систему. После достижения нужного давления он вновь перекрывает доступ.

С обоих сторон клапана подпитки с обеих сторон должны быть установлены отсечные краныИсточник stroyday.ru

Чтобы обеспечивалась автоматическая подпитка системы отопления, требуется сделать специальную конструкцию. Для её создания обычно нужно заранее подготовить несколько шаровых вентилей, необходимый фитинг, редукционный клапан и предусмотреть установку двух тройников. В специализированных магазинах можно купить готовое устройство. Его ставят на обратный трубопровод. По возможности это нужно сделать рядом с котлом. Чтобы управлять системой, нужно выставить давление, при котором будет открываться клапан.

Использование автоматического устройства имеет следующие недостатки:

• При долгом отсутствии хозяев возможна ситуация, когда подкачка требуется из-за наличия протечки. В этом случае выгоднее отключить систему до того момента, когда будет проведён ремонт.
• При использовании антифриза ёмкость может быстро закончиться. Ставить вместительную бочку с этим составом более рискованно, так как увеличится риск разлива.

Чтобы более качественно контролировать работу автоматического блока, можно приобрести модель с электронным управлением. В продаже имеются такие, которые обеспечивают передачу данных о текущем состоянии системы отопления на мобильный телефон.

Насосная станция для подпитки антифризомИсточник stroyday.ru

Автоподпитка системы отопления.

Для чего производится подпитка?

Выше было сказано о расширении теплоносителя. Однако бывает и так, что он сужается. Это случается, когда из-за ослабления соединений в трубах происходят утечки, когда меняется давление или срабатывают воздухоотводчики. Именно поэтому нужно периодически совершать подпитки системы отопления. А лучше — постоянно следить за давлением и объемом воды в системе. Тогда не будет никаких аварий. Эту задачу можно решить при помощи автоматической подпитки системы отопления.

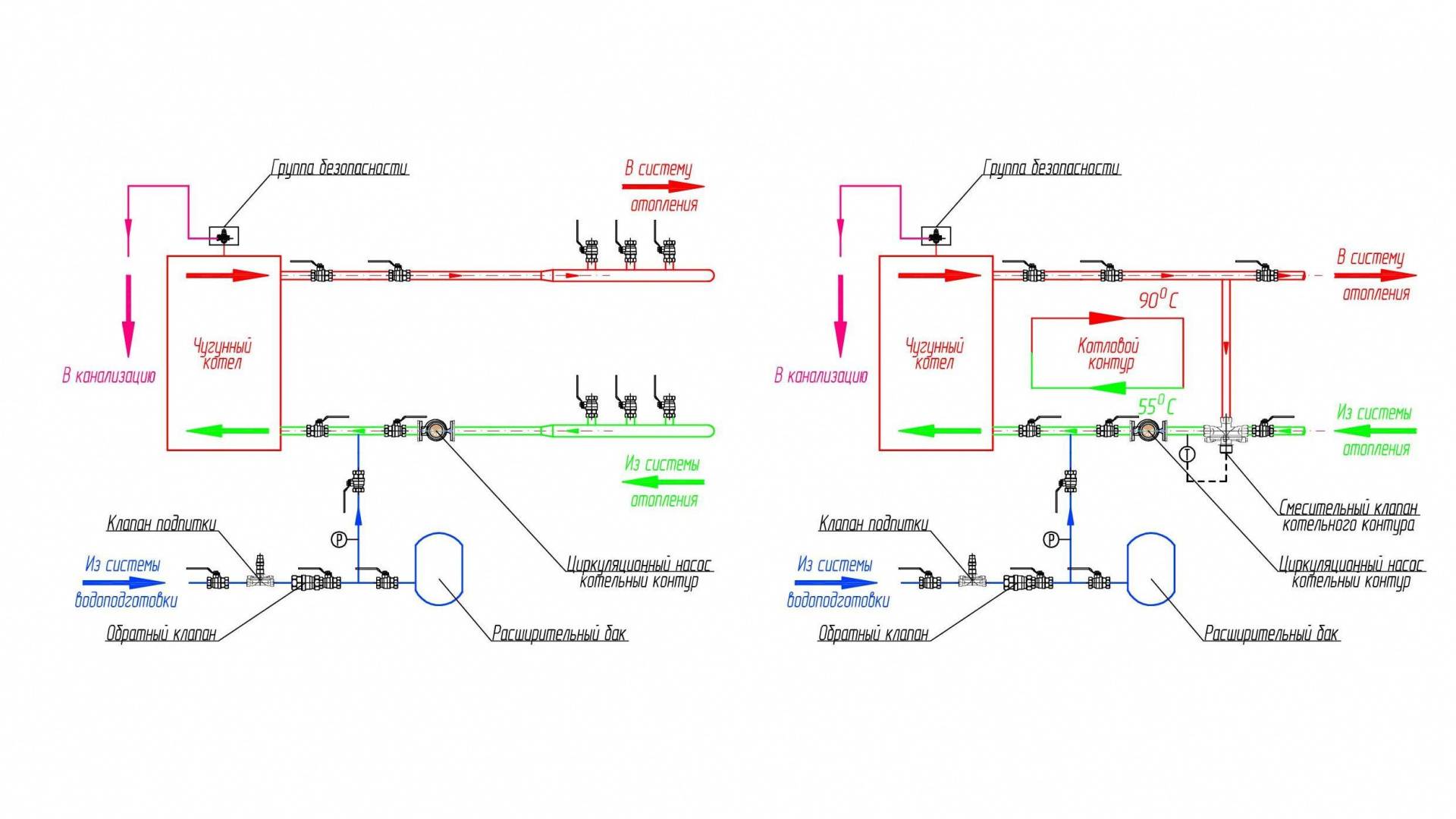

Схема наглядно показывает, что эта система представляет, подпиточный насос включает в себя клапан для подпитки с мембраной и пружиной. Мембрана удерживает пружину, а когда давление в трубе меняется, отпускает ее, открывая тем самым специальное отверстие, через которое вытекает вода. Вследствие этого через некоторое время давление нормализуется, и мембрана возвращается в исходное положение.

Вода попадает в узел подпитки из водопровода, а это значит, что она грязная, и в трубы вместе с ней поступает множество различных солей, которые в итоге приводят к налету и разрушению труб. С этим нужно бороться. Схема снова подсказывает, что есть специальные фильтры для автоматической подпитки системы отопления. На фильтрах устанавливаются манометры, чтобы было видно давление, по которому можно судить о том, насколько фильтр уже загрязнен. Когда придет время, его нужно почистить и установить на место.

Кстати, расширительный бак — это лучшее место, рядом с которым можно установить узел автоматической подпитки системы. Там он будет работать точно, почти как аптекарские весы. Но при этом следует обязательно сделать расчет и учесть расстояние между узлом подпитки и котлом. Очень близкое расположение мешает прогреву воды из обратки, а когда она поступает в котел слишком холодной, то он начинает хуже работать, и его износостойкость снижается.

Немного о радиаторах

Следует сказать несколько слов про радиаторы отопления. Они бывают разных видов, изготавливаются из чугуна, алюминия, стали. Чугунные радиаторы весьма надежны и выдерживают сильные перепады давления, поэтому в домах с центральным отоплением они просто незаменимы. Так что, если есть возможность, нужно постараться поставить в своем жилище именно их.

Алюминиевые радиаторы более компактные, и в них используется меньше теплоносителя. За счет того, что трубы тоньше, чем в других обогревательных приборах, автоматическая подпитка имеет особое значение. Управлять автоматически системой с такими радиаторами довольно просто. По крайней мере, проще, чем с чугунными.

О стальных можно отметить разве только то, что они дешевле других радиаторов и более гибкие в смысле габаритов — можно заказать те размеры, которые вы захотите. Узел подпитки будет вести себя практически так же, как это привычно для любой системы отопления.

Таким образом, в данном вопросе ничего сложного нет. Главное — сделать правильный расчет по каждому отдельному пункту, когда устанавливаете узел автоматической подпитки. Посмотреть, какого диаметра у вас трубы, замерзает ли вода и т.д. А затем решать, нужен ли для вашей системы отопления узел подпитки и какие в нем должны быть элементы. Ведь необязательно туда входит несколько манометров, фильтры и другие элементы. Итак, удачи вам в выборе и установке системы автоматической подпитки для вашего дома.

Почему количество теплоносителя уменьшается

Ожидается, что правильно установленная система отопления будет работать безотказно в течение длительного времени. На самом деле за её исправностью нужно следить регулярно. Одной из важных проблем является постоянное уменьшение объёма используемого в работе теплоносителя. Это может происходить по следующим причинам:

• Система отопления представляет собой относительно сложную конструкцию, в которой возможно возникновение неисправности. Одним из её видов является протечка. Чаще всего это связано с некачественно сделанными стыками труб. Для своевременного обнаружения и исправления протечки нужно проектировать систему таким образом, чтобы стыки не находились внутри стен и не были закрытыми.
• Вследствие сильного нагрева может возникнуть резкое увеличение давления в системе. В этом случае должен сработать аварийный клапан и через него произойдёт утрата теплоносителя. В некоторых случаях она может стать настолько значительной, что вызовет снижение работоспособности системы.
• Если применяется конструкция открытого типа, то регулярно происходит испарение из расширительного бака. Обычно его делают таким, чтобы контакт с окружающей средой был минимальным. Однако при этом испарение, хотя и снизится, но не исчезнет совсем.
• Часто используются автоматические узлы, которые применяются для удаления ненужного для работы отопления воздуха. Он обычно присутствует в воде в растворённом виде и при нагреве переходит в газообразное состояние. Вместе с ним наружу просачивается незначительная часть теплоносителя.
• При заполнении водой обычной ситуацией является образование воздушных пробок. Для того чтобы их удалять на радиаторах устанавливают специальные краны для стравливания воздуха. Вместе с ним обычно испаряется часть влаги.
• Возле котлов монтируют очистительные фильтры. Они требуют периодического выполнения очистки. Вместе с удалением засора происходит потеря небольшой части теплоносителя.
• В процессе функционирования происходит физико-химическое взаимодействие жидкости и элементов оборудования, по которым она течёт — труб, радиаторов, котла. При этом часть её будет потрачена. Примером может быть, например, коррозия алюминиевых батарей. Она возможна в тех случаях, когда pH воды будет выше или ниже нормального.

При проведении различных работ по установке или ремонту отопительной системы перед их началом производится слив жидкости. После окончания теплоноситель заливают обратно, но часть его при этом будет утрачена.

Автоматическая подпитка системы отопления

Принцип работы и типы управления узлом

Основная задача устройства подпитки – добавить в отопительную систему недостающий теплоноситель, чтобы рабочее давление пришло в норму. При достижении требуемого значения данного параметра подпитывающий поток прерывается. В преобладающем большинстве случаев оборудование подключают к холодному водопроводу, но также возможен вариант подпитки от накопительной емкости.

Кроме удобного автоматического, узел подпитки может иметь и механическое управление. Подпитка с механическим управлением удобна там, где система небольшая, а скачки давления регулируются при помощи расширительных баков. Потери небольшого объема воды здесь можно компенсировать самостоятельно, отслеживая показатели манометра и вручную открывая соответствующий кран. Жидкость может поступать либо самотеком, либо с помощью подпиточного насоса. В типичных гравитационных установках теплоноситель подают, пока он не пойдет из приваренной к баку переливной трубы.

Ключевым недостатком ручного управления подпиткой является необходимость иметь опыт выполнения подобных манипуляций, обладание определенными знаниями и навыками.

О необходимости подпитки открытой отопительной системы судят по уменьшению уровня воды в расширительном баке — неотъемлемом компоненте данной схемы

Автоматические клапаны подпитки более актуальны для больших разветвленных систем. Очень часто они уже «включены» в комплектацию котла, являясь частью его автоматики.

Монтаж такого устройства делает эксплуатацию отопительной системы удобной и безопасной. Огромным преимуществом автоматической подпитки, как и любой другой саморегулирующейся установки, заключается в отсутствии необходимости человеческого участия. Кроме эпизодических профилактических проверок ни в каком дополнительном контроле она не нуждается.

Монтаж автоматической подпитывающей установки может производиться как в горизонтальном, так и вертикальном положении. Хотя это и очевидно, стоит отметить, что блок ни в коем случае не должен быть установлен «вниз головой»

Стоит отметить, что узел подпитки используется не только для добавления жидкости в систему отопления – он полифункционален. С его помощью осуществляют: первоначальное заполнение отопительной системы водой или антифризом, полный слив теплоносителя, подготовку воды, опрессовку и промывку системы.

Все элементы автоматического подпиточного клапана для системы отопления должны быть выполнены из качественных материалов: нержавеющей стали, латуни, высокопрочной пластмассы. Предпочтение при покупке стоит отдать арматуре таких проверенных брендов как Watts, FAR, Honeywell, Caleffi, ICMA.

Монтаж

Установка подпитки возможна после выполнения следующих действий:

• В обвязке находят место с наименьшим давлением. Обычно эта точка расположена около насосного узла.
• Для предотвращения смешения жидкостей покупают дополнительную арматуру.
• Для защиты от переполнения приобретают второй насос.

При выборе устройства следует ориентироваться на размер строения. Для маленьких квартир или домов достаточно простой подпитки с подачей или обраткой с небольшим адгезионным коэффициентом. Подобные приборы защищены от накипи, что увеличивает срок работы.

Монтаж выглядит следующим образом:

• В точку минимального давления обвязки ставят клапан.
• Для механических систем используют кран, который размещают между холодным водоснабжением и отоплением.
• После тестирования монтируют повышающий насос, если обнаружилось нагнетание выше нормы.
• Для защиты подпитки от воды ставят запорную арматуру.
• Подключают манометр.

Технические параметры рабочих жидкостей

Рабочей жидкостью выступает не обыкновенная вода, взятая из водопровода или ближайшего водоема. Напротив, эта вода должна пройти специальную обработку, в нее должны добавляться полезные вещества, а примеси, негативно воздействующие на трубопровод и другие элементы системы, удаляться. В большинстве случаев подобная жидкость заливается в централизованные сети отопления. Должным образом обработать воду не так сложно, да и стоит это недорого, а сам процесс подпитки может выполняться в котельных помещениях.

Обратите внимание! Основным минусом воды в роли теплоносителя считается то, что она замерзает по достижении отметки в 0С, при этом отопительные приборы и трубопровод после этого зачастую разрушаются. Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа.

Для чего нужна такая подпитка?

Вы, возможно, уже сталкивались с термином «клапан подпитки». Что он собой представляет и для чего требуется? Попытаемся это выяснить. Начнем с того, что во всех закрытых системах отопления (вне зависимости от используемого типа циркуляции рабочей жидкости) теплоноситель движется от котла, проходит через все отопительные приборы и, в конечном счете, возвращается обратно. И чтобы циркуляция постоянно происходила достаточно эффективно, необходима постоянная поддержка рабочего давления, которое, в свою очередь, связано непосредственно с объемами горячей жидкости.

Даже если при обустройстве системы выполнялись все требования и нормативы, а также при абсолютной ее герметичности, объем теплоносителя все равно со временем будет уменьшаться и этого, увы, не избежать. Причина тому предельно проста: утечки в сети будут в любом случае. Жидкость может вытекать через соединения отдельных элементов системы, через сальниковые уплотнители прибора циркуляции, также незначительное количество жидкости утеривается при каждом открытии крана Маевского. Безусловно, в условиях замкнутой системы данные потери несущественны, но рано или поздно все это суммируется и может стать причиной неожиданных проблем. Ситуация лишь усугубляется, если случается какая-либо системная авария.

Вывод очевиден: объем нагретого теплоносителя нужно периодически восполнять. С этой целью и были созданы упомянутые выше клапаны подпитки.

Механическая или автоматическая подпитка — какую выбрать?

Клапан подпитки может иметь механическое и автоматическое управление. Первый вариант устанавливается там, где функционируют небольшие системы отопления. В них, как правило, любые скачки рабочего давления теплоносителя регулируются при помощи мембранных баков. А потери объема воды легче всего компенсировать, открыв вручную кран подачи в холодном водопроводе. Главное неудобство такого варианта — необходимость опыта для выполнения описываемых операций, а также обладание определенными техническими знаниями и навыками.

Обратите внимание! В этом случае придется самостоятельно контролировать давление внутри закрытой системы отопления. Чрезмерное увеличение объема теплоносителя может привести к возникновению аварийной ситуации. Автоматические клапаны подпитки устанавливаются в больших разветвленных системах

Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла

Автоматические клапаны подпитки устанавливаются в больших разветвленных системах. Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла.

Принцип работы автоматического клапана

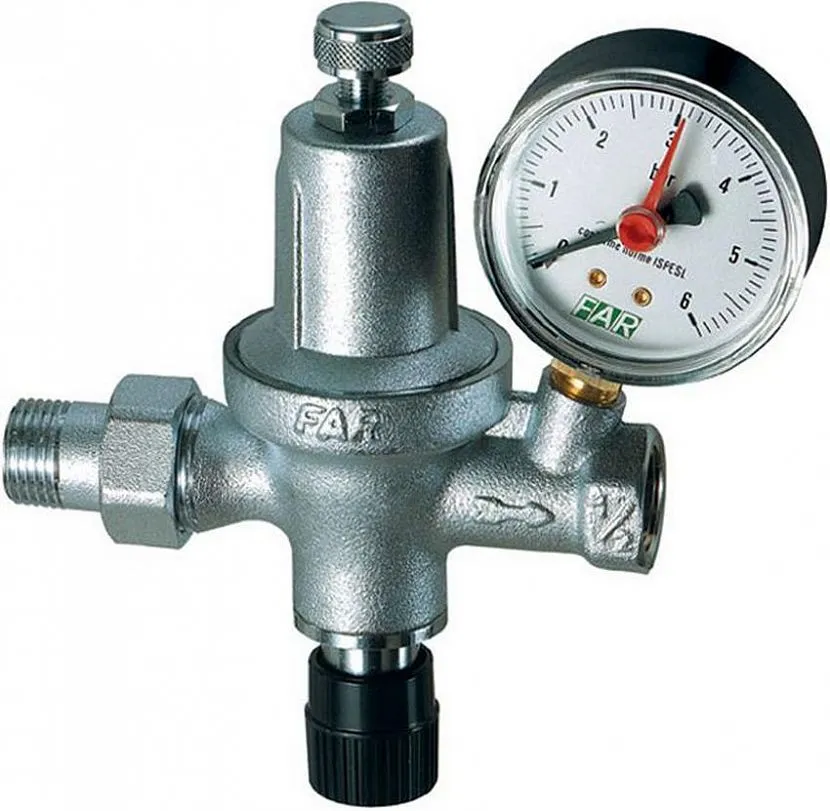

Клапан авто подпитки

Принцип работы автоматического клапана предельно прост. Предварительно настраиваются параметры работы. Заранее программируются потери воды — закладываются показатели наименьшего давления. Если объем теплоносителя падает, допустим, на 10%, клапан срабатывает и запускает работу насоса. Последний из магистрали подачи холодной воды закачивает необходимый объем жидкости. Когда происходит восполнение, клапан снова срабатывает и перекрывает подачу в автоматическом режиме.

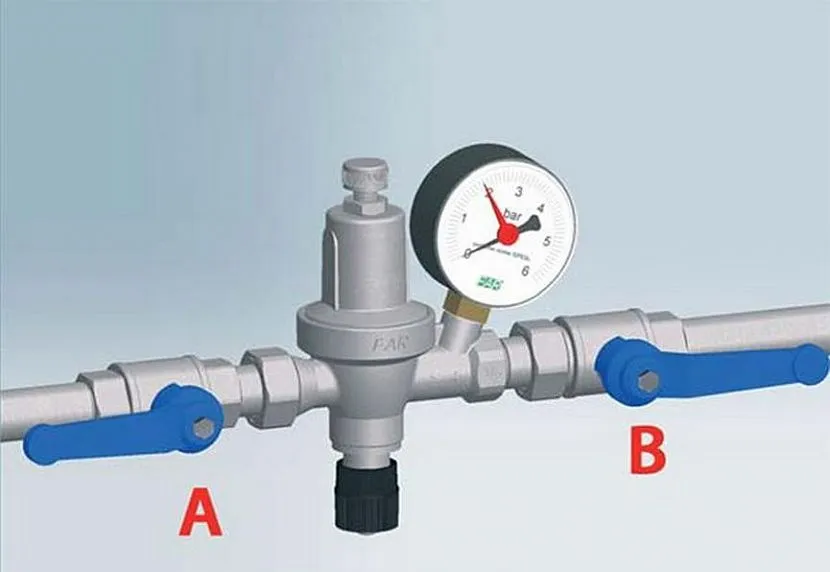

Монтируется описываемое устройство просто. Сначала на линии подачи холодной воды устанавливается измерительный манометр или любой другой электроконтактный датчик, который позволяет регулировать давление в двух направлениях. Одна его группа настраивается на меньшее рабочее давление. Именно там устанавливается промежуточное реле или контактор. Он при падении объема горячей воды внутри закрытой схемы включает механизм, запускающий вытягивающий насос. Вторая группа отключает все эти звенья, когда объемы воды восполнены. В качестве исполнительного механизма может быть использован электроклапан — вентиль с электромотором.

Обратите внимание! При использовании автоматического клапана подпитки система отопления самостоятельно контролирует давление и так же самостоятельно рассчитывает компенсирующий объем воды. Это главное преимущество данного технического узла

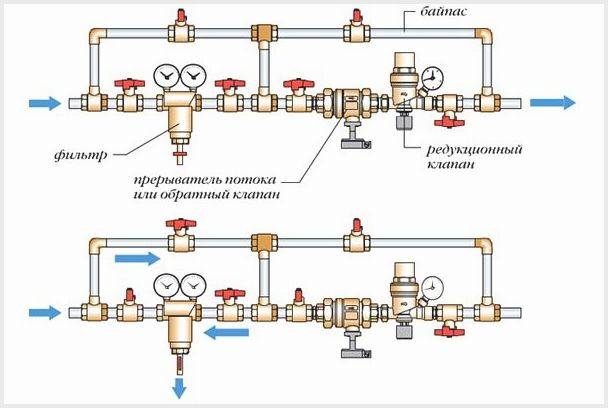

Когда нужно организовывать подпитку при помощи байпасной схемы?

Автоматическая подпитка систем и ее эффективность

Как правило, все закрытые системы отопления могут эффективно функционировать только при большом рабочем давлении теплоносителя. Но здесь решающим фактором становится еще и температура горячей воды.

При ее повышении увеличивается тепловое расширение некоторых технических узлов. Компенсировать его помогает установка экспанзомата — гидроаккумулятора, способного накапливать гидравлическую энергию при ее избытке и отдавать при недостатке. Подключать его необходимо по байпасной схеме. Как это сделать, читайте здесь.

Подпитка системы отопления котла из водопровода: что это?

Эксплуатация обвязки приводит к уменьшению количества теплоносителя в ней. Свободное место заполняет воздух, создавая пробки. В итоге оборудование перегревается, что вызывает появление поломок.

Вода теряется в следующих ситуациях:

• В открытом контуре жидкость испаряется в расширительном баке.
• Воздухосбрасыватель также удаляет водяной пар.
• При срабатывании механизма защиты от перегрева сбрасывается теплоноситель.
• В обвязке присутствуют незаметные трещины.
• Трубы покрываются накипью или ржавчиной.

Для избегания проблем используют подпитку отопления из водопровода. В большинстве случаев она работает автономно, измеряя текущий объём воды и восполняя недостаток. Таким образом восстанавливается стандартное давление системы. Для этого используется холодное водоснабжение или специальная жидкость, хранящаяся в накопительном баке.

Как сделать: схема подачи или обратки

Процесс выполняется одним из двух способов:

1. Ручную делают в небольших системах, поскольку изменения давления в них меньше. Последние определяют манометром. Обнаружив отклонение от нормы, открывают кран подпитки и ожидают восстановления значения.
2. Автоматическая установка самостоятельно обрабатывает данные и принимает меры по устранению проблем.

Фото 1. Схема автоматической установки станции подпитки системы отопления, данные обрабатываются самостоятельно.

Отличие заключается в отсутствии необходимости следить за показаниями, но, в связи с постоянной работой прибора, увеличивается расход электроэнергии.

Важно! Подпитка требуется не постоянно, но оборудованию не нужно простаивать. С помощью устройства можно заполнить пустую обвязку теплоносителем, провести опрессовку или промыть трубы

Подпитка системы отопления от бойлера

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

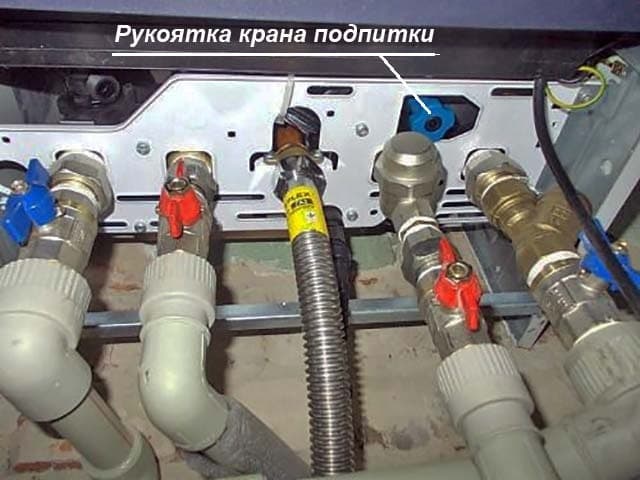

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

• тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
• тарельчатый (пружинный) обратный клапан;
• кран шаровой;
• соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

1. Тройник врезается в обратку отопления после циркуляционного насоса.
2. К отводному патрубку тройника подсоединяется обратный клапан.
3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.

   В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу

2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Расчёт деаэратора подпитки теплосети.

рис. 2.6. Расчётная схема вакуумного деаэратора .o_подпВД2.10. Расчет системы ПНД._{424др4525др5626др6727др7}’_т рис.2.7.Расчетная схема системы ПНД._{6т5тпсоууплтдвут}’_{пртневозвтт7оэткт}оо2.11.Определение расхода пара на турбину и проверка ее мощности.3.Тепловой расчет ПНД и оптимизация его характеристик на ЭВМ.Исходные данные для ПНД 4:

• расход нагреваемой воды G_в=0.84102=85,7 кг/с;
• температура воды на входе t_в1=136 оС;
• давление греющего пара Р=0,52 МПа;
• температура насыщения греющего пара t_н=153 оС;
• температурный напор подогревателя t=2 оС
• скрытая теплота парообразования r=2102 кДж/кг;
• средняя теплоемкость воды с_р=4,19 кДж/кг оС;
• внутренний диаметр труб d_вн=0,018 м;
• толщина труб =0,001м;
• теплопроводность латуни _ст=85 Вт/м К;
• расстояние между перегородками H=1 м;
• скорость воды с=2 м/с;
• цена тонны условного топлива Ц_ту.т.=60 $/т у.т.;
• удельная стоимость поверхности подогревателя k_F=220 $/м2;
• коэффициенты ценности теплоты отборов _j+1=0,4 и _j=0,267;
• число часов использования установленной мощности h_исп=6000 ч;
• КПД котла _ка=0,92;
• КПД теплового потока _тп=0,98.

оооФизические свойства воды при t_вf.322Физические свойства пленки конденсата при t_н.3222ооо2_нтр4.Определение коэффициентов ценности теплоты.Расчет коэффициентов изменения мощности.Коэффициенты ценности теплоты отборов рассчитаем по формуле:Анализ технических решений с помощью КЦТ отборов.

1. Уменьшение температурного напора в ПВД 6 на 1 оС.

1. Установка охладителя перегретого пара.

1. Установка дренажного насоса на ПНД 2.

1. Установка расширителя.

1. Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.

ооо

1. Установка охладителя дренажа на ПВД 6.

5.Расчет технико-экономических показателей.6.Выбор вспомогательного оборудования турбоустановки.

1. Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:

_пнпв

1. Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:

_кнк

1. Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-32-150 ( ПНД 6 ).
2. Подогреватели низкого давления выбираем типа ПН-200-16-7 I в количестве 4 штук.
3. Подогреватели высокого давления в количестве трех штук типа ПВ-425-230-35-I.
4. Деаэраторы выбираем с деаэраторной колонкой типа ДП-500М2 и деаэраторным баком типа БД-65-1.

Заключение.о2Литература.
  2
